Title: SEAT BELT: REAR SEAT INNER BELT ASSEMBLY (for Double Cab): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

COMPONENTS

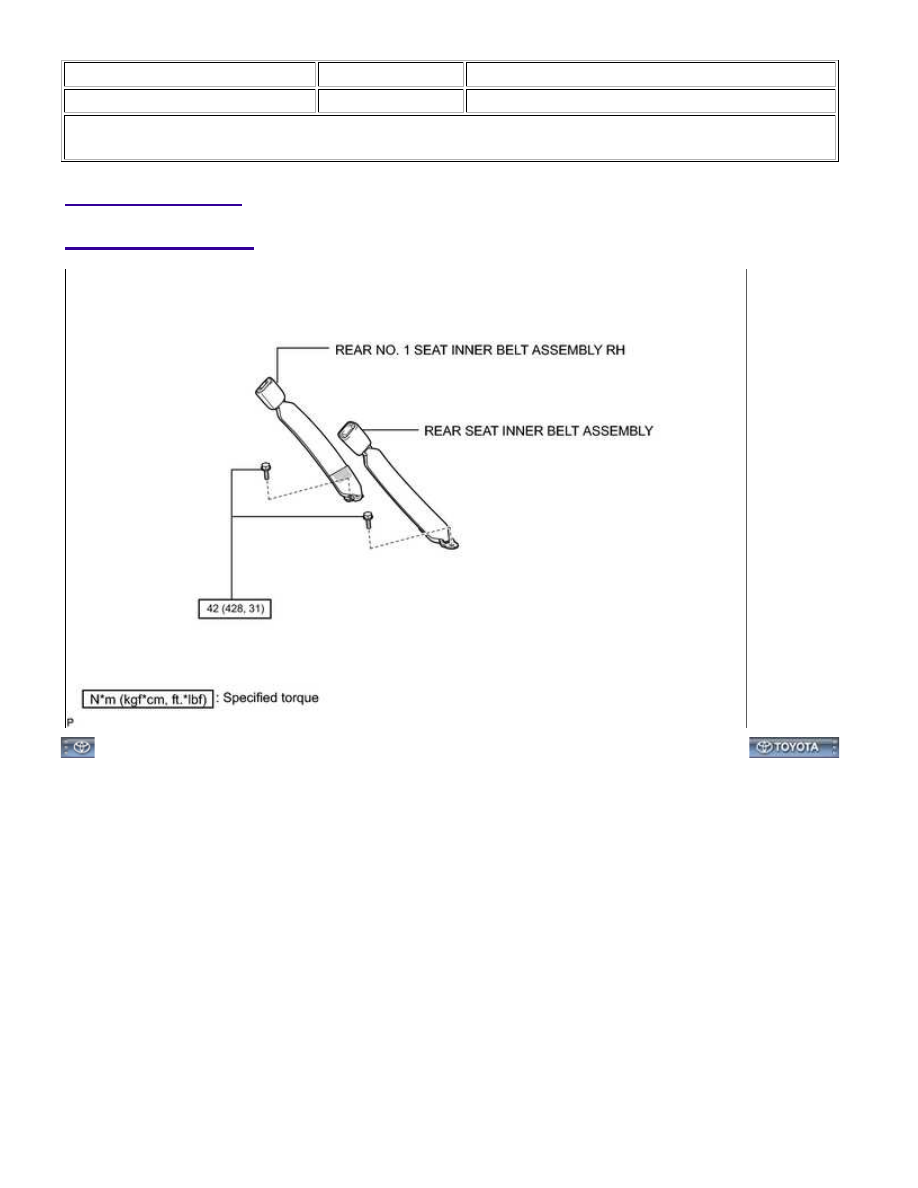

ILLUSTRATION

SEAT BELT: REAR SEAT INNER BELT ASSEMBLY (for Double Cab)...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZXP00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR SEAT INNER BELT ASSEMBLY (for Double Cab): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

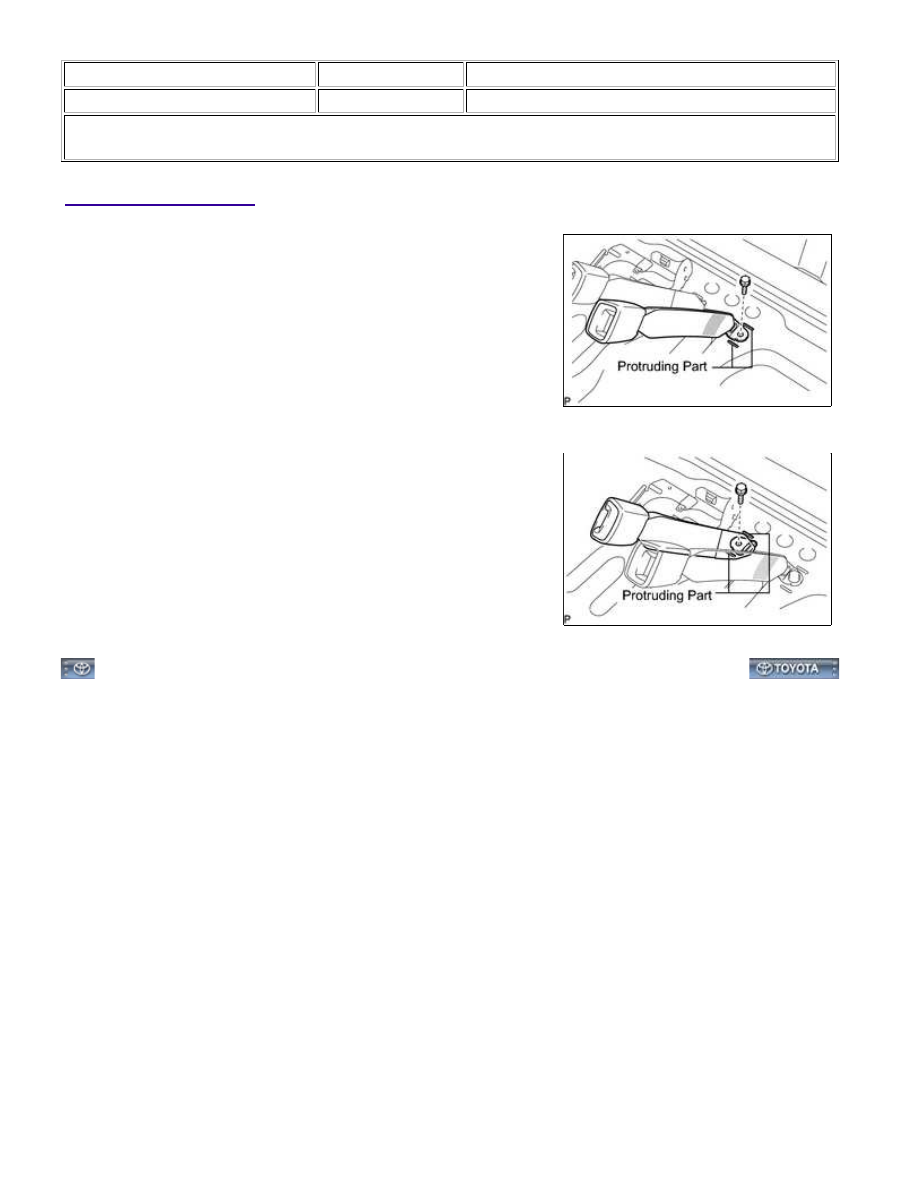

1. REMOVE REAR SEAT ASSEMBLY

(a) Remove the rear seat



.

2. REMOVE REAR NO. 1 SEAT INNER BELT ASSEMBLY RH

(a) Remove the bolt and belt.

3. REMOVE REAR SEAT INNER BELT ASSEMBLY

(a) Remove the bolt and belt.

SEAT BELT: REAR SEAT INNER BELT ASSEMBLY (for Double Cab):...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZXN00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR SEAT INNER BELT ASSEMBLY (for Double Cab): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

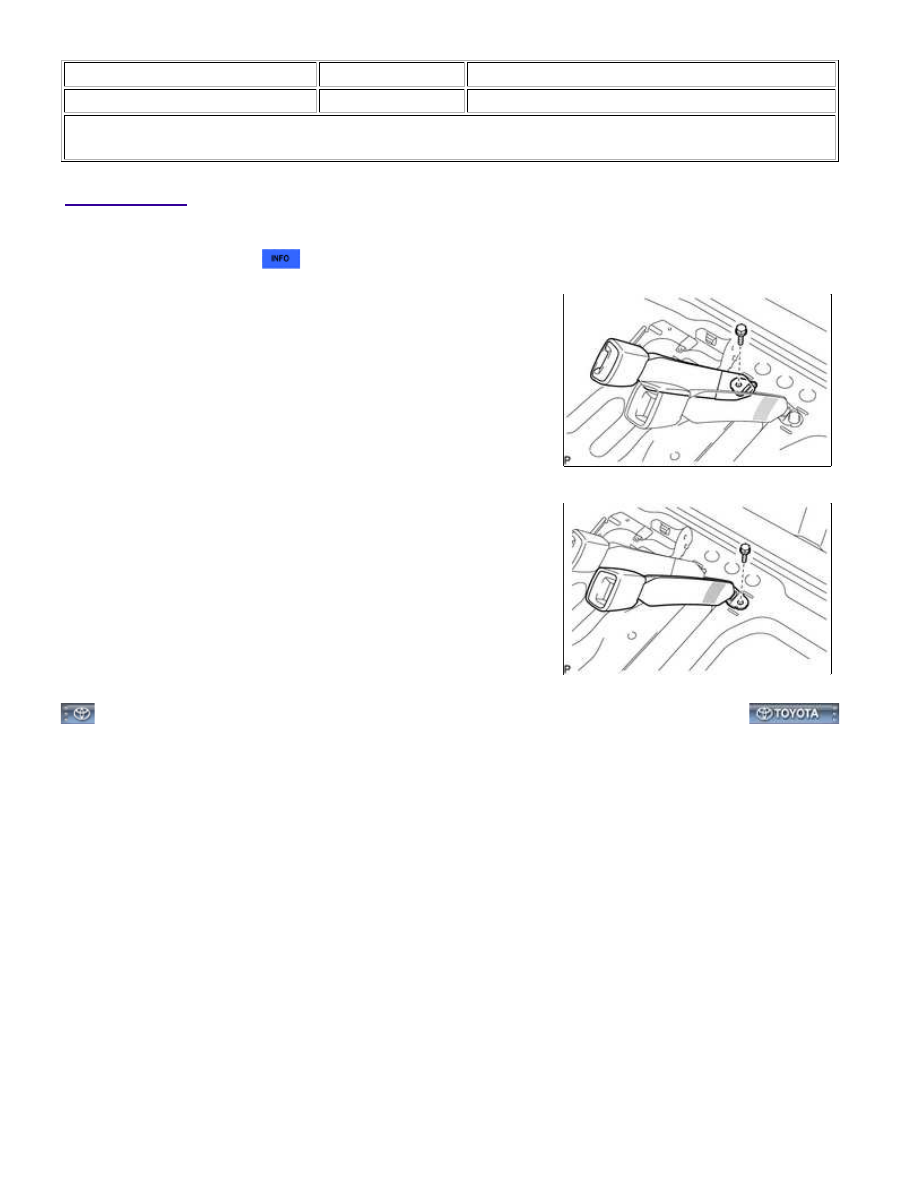

INSTALLATION

1. INSTALL REAR SEAT INNER BELT ASSEMBLY

(a) Install the belt with the bolt.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

NOTICE:

2. INSTALL REAR NO. 1 SEAT INNER BELT ASSEMBLY RH

(a) Install the belt with the bolt.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

NOTICE:

SEAT BELT: REAR SEAT INNER BELT ASSEMBLY (for Double Cab):...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000335V00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR SEAT OUTER BELT ASSEMBLY (for CrewMax): COMPONENTS; 2015 MY Tundra [08/2014

-        ]

COMPONENTS

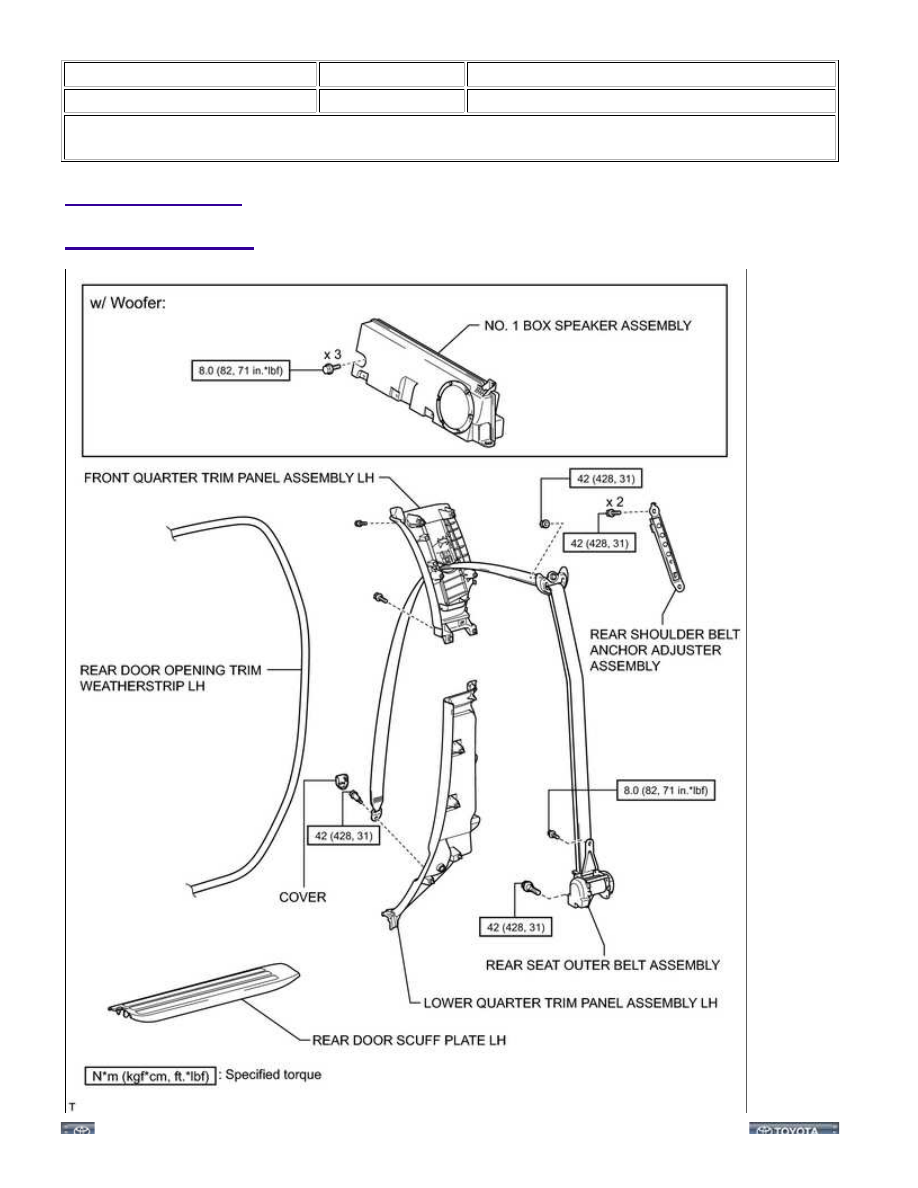

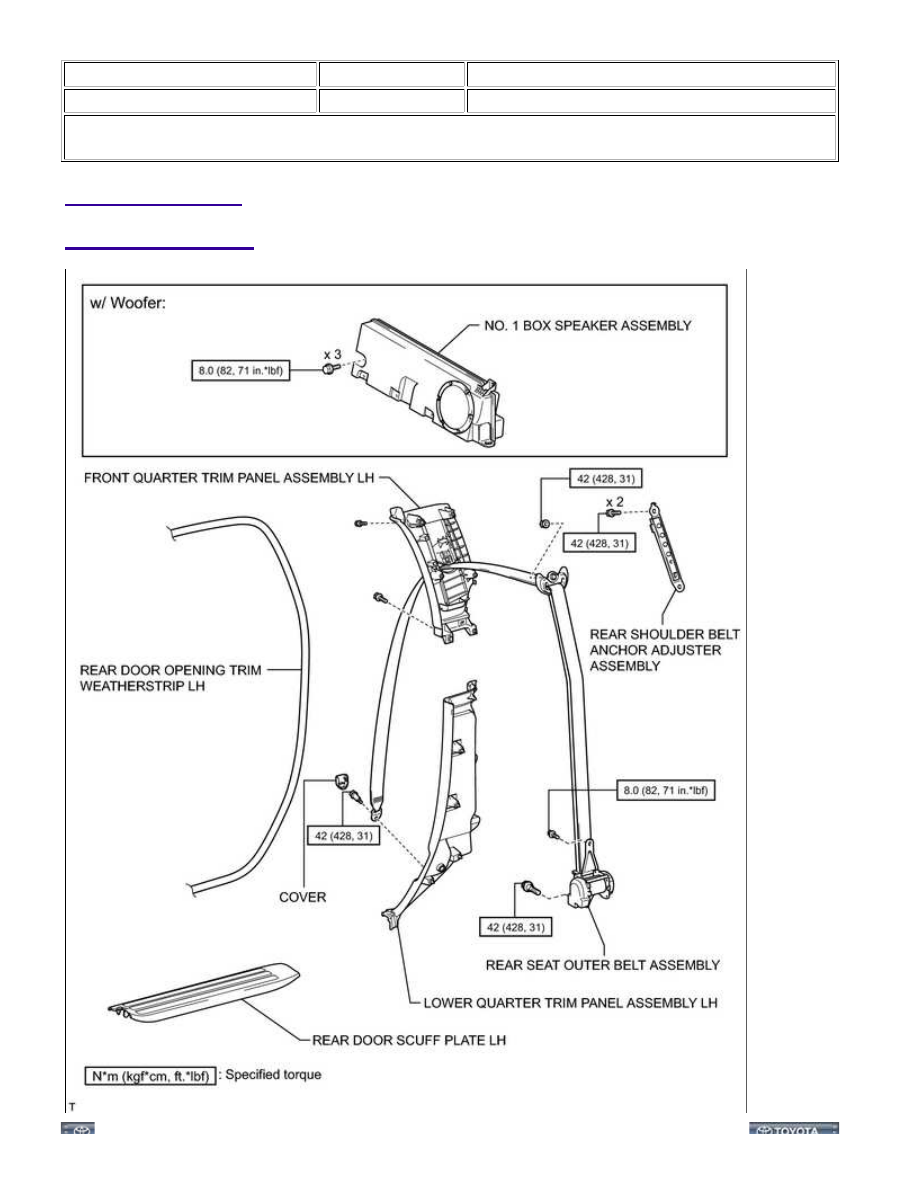

ILLUSTRATION

SEAT BELT: REAR SEAT OUTER BELT ASSEMBLY (for CrewMax):...
