SEAT BELT: REAR SEAT OUTER BELT ASSEMBLY (for CrewMax):...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LJS04PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR SEAT OUTER BELT ASSEMBLY (for CrewMax): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

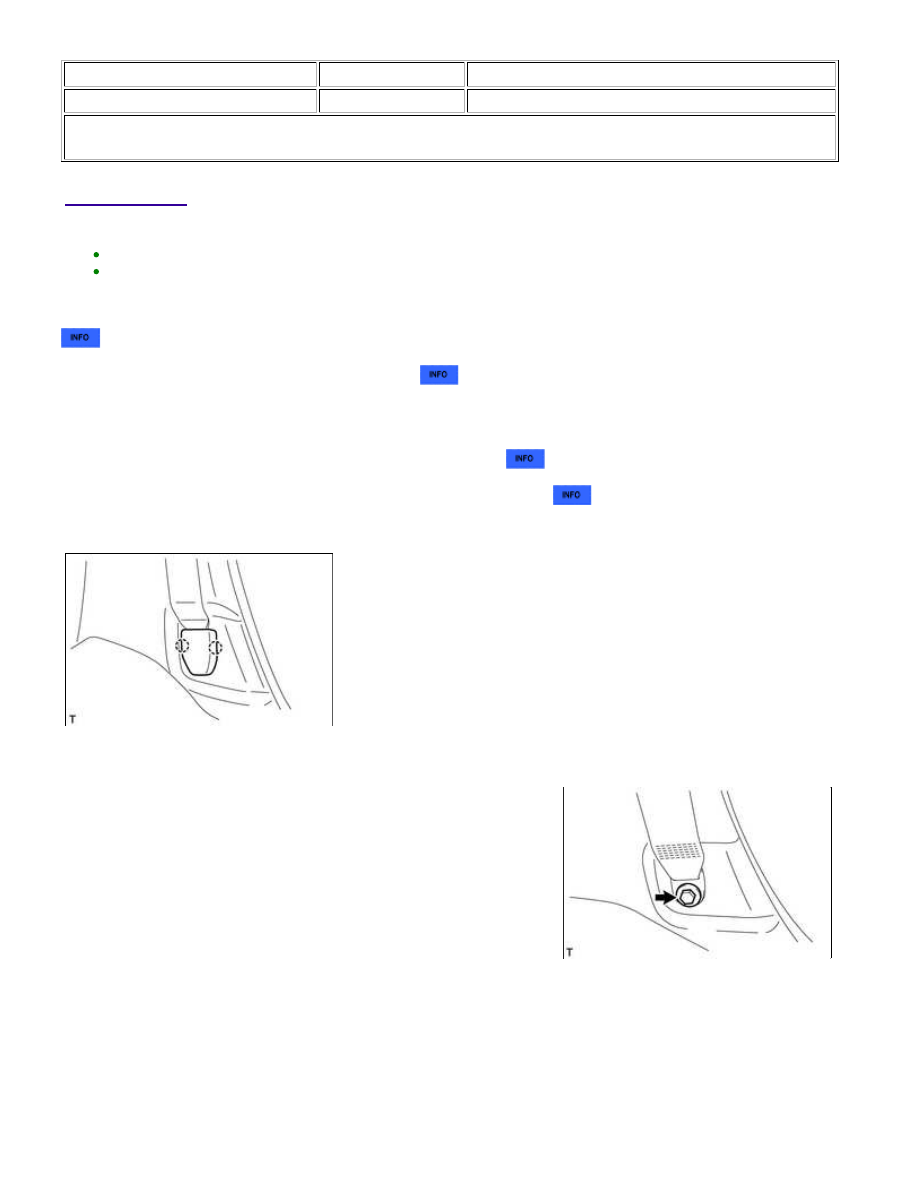

REMOVAL

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. REMOVE REAR SEAT ASSEMBLY

2. REMOVE REAR DOOR SCUFF PLATE LH

3. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP LH

(a) Partially remove the rear door opening trim weatherstrip so that the lower quarter trim panel assembly LH

and front quarter trim panel assembly LH can be removed



.

4. REMOVE NO. 1 BOX SPEAKER ASSEMBLY (w/ Woofer)

5. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH

(a) Detach the 2 claws and remove the cover.

(b) Remove the bolt and disconnect the rear seat outer belt

assembly.

SEAT BELT: REAR SEAT OUTER BELT ASSEMBLY (for CrewMax):...

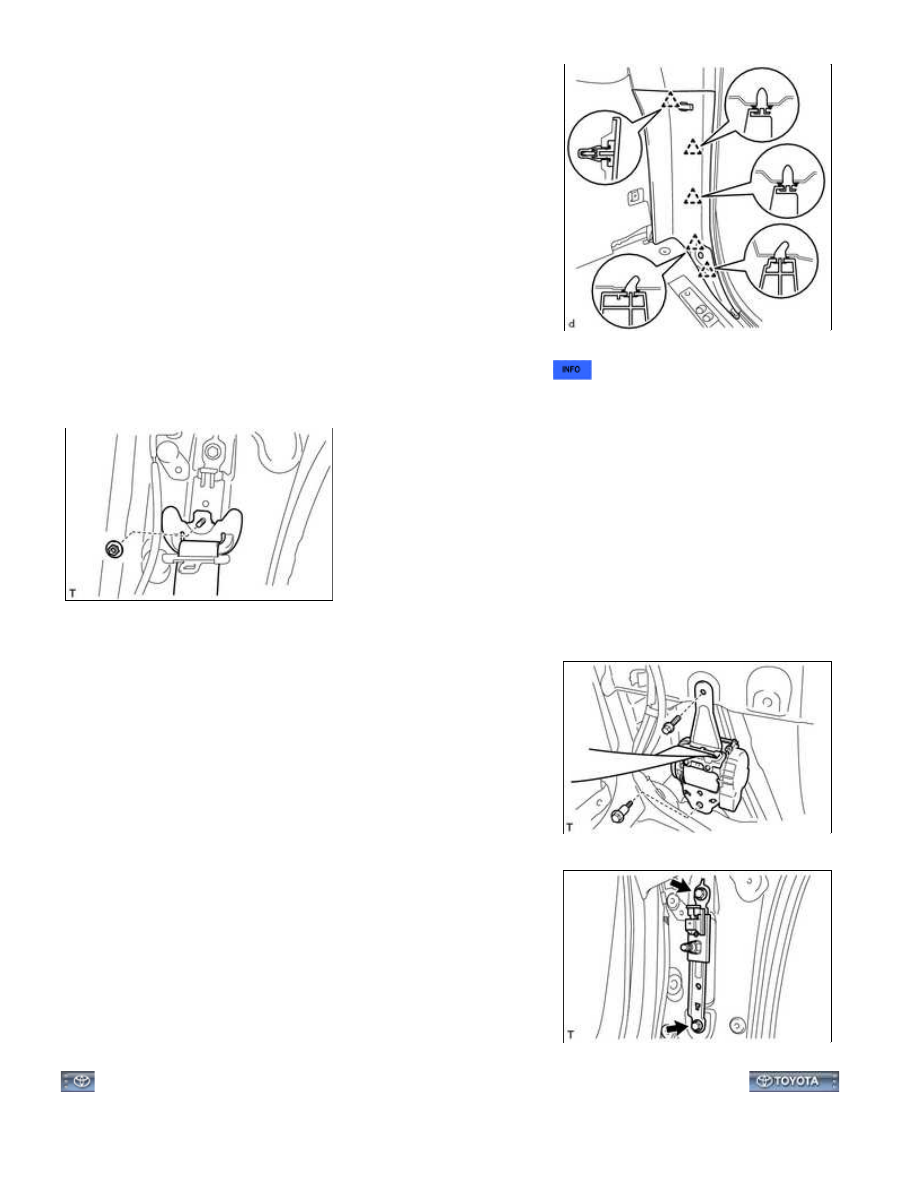

(c) Detach the 5 clips and remove the lower quarter trim panel

assembly LH.

6. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY LH

7. REMOVE REAR SEAT OUTER BELT ASSEMBLY

(a) Remove the nut and disconnect the rear seat outer belt assembly.

(b) Remove the 2 bolts and rear seat outer belt assembly.

8. REMOVE REAR SHOULDER BELT ANCHOR ADJUSTER

ASSEMBLY

(a) Remove the 2 bolts and rear shoulder belt anchor adjuster

assembly.

SEAT BELT: REAR SEAT OUTER BELT ASSEMBLY (for CrewMax):...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000000U9H060X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR SEAT OUTER BELT ASSEMBLY (for CrewMax): INSPECTION; 2015 MY Tundra [08/2014 -

       ]

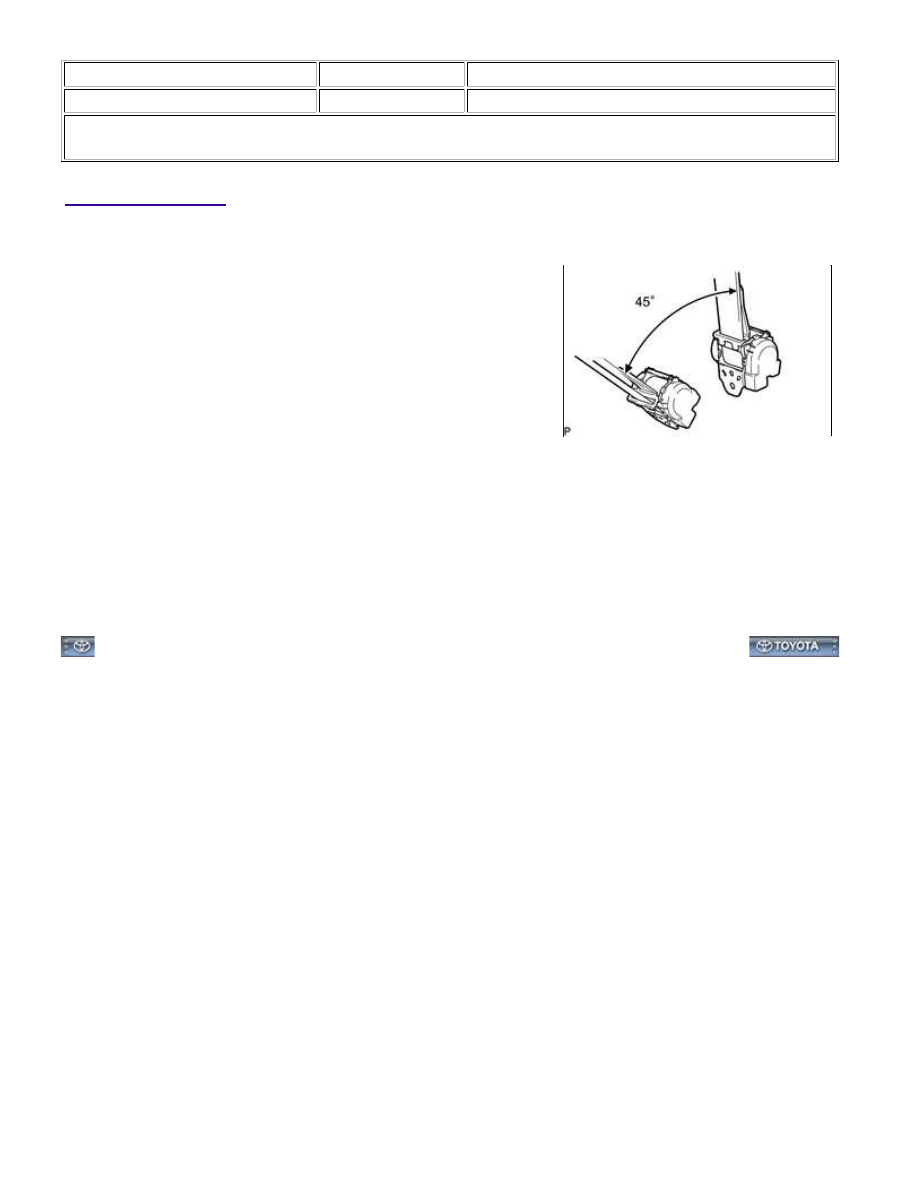

INSPECTION

1. INSPECT REAR SEAT OUTER BELT ASSEMBLY

(a) Check the ELR.

If the operation is not as specified, replace the seat belt

assembly.

The check should be performed with the outer belt installed.

(1) When the belt is pulled out fully, the belt should automatically start to retract.

(2) After the belt has fully retracted, the belt should be able to be pulled out and retracted again.

If the operation is not as specified, replace the belt assembly.
