Toyota Tundra (2015 year). Manual - part 2962

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000000U9H05ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for Double Cab): INSPECTION; 2015 MY Tundra

[08/2014 -        ]

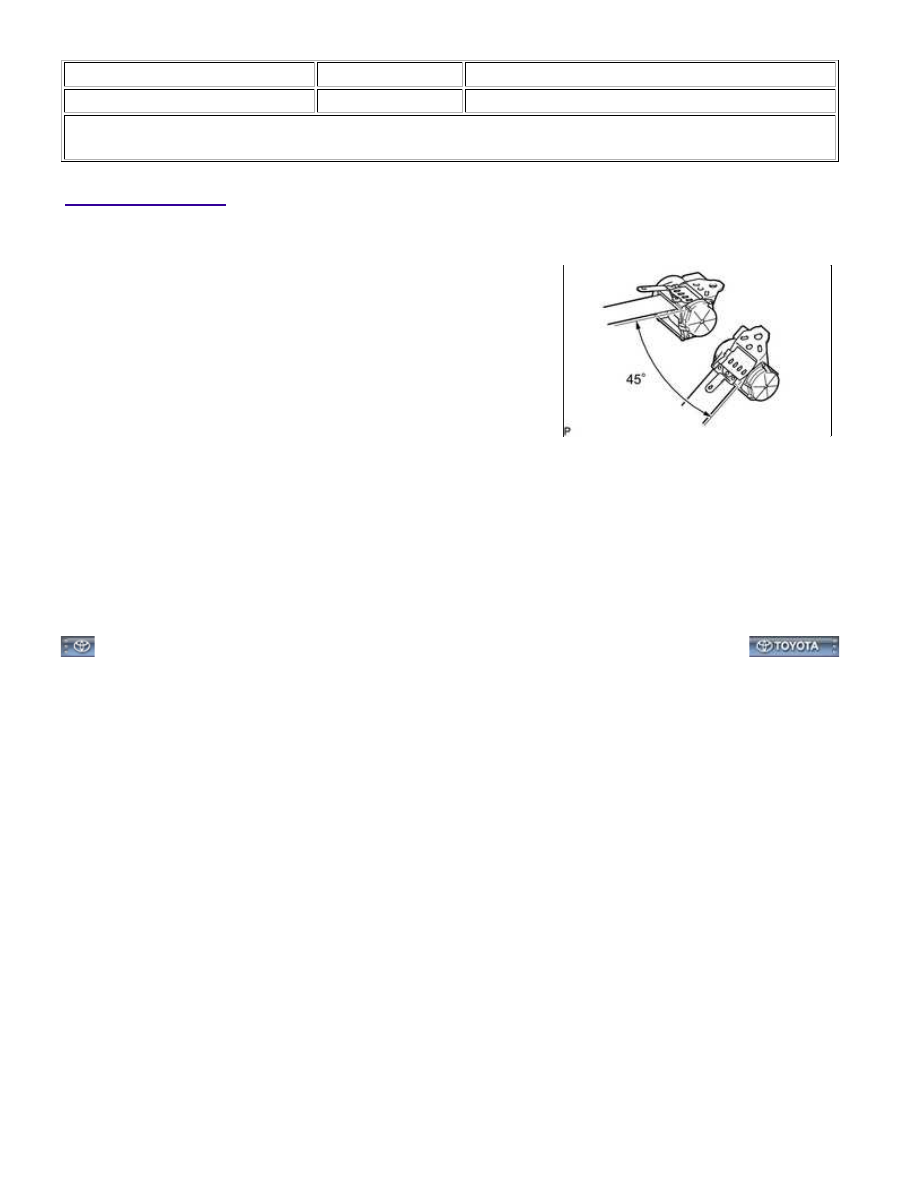

INSPECTION

1. INSPECT CENTER REAR SEAT OUTER BELT ASSEMBLY

(a) Check the ELR.

If the operation is not as specified, replace the seat belt

assembly.

The check should be performed with the outer belt installed.

(1) When the belt is pulled out fully, the belt should automatically start to retract.

(2) After the belt has fully retracted, the belt should be able to be pulled out and retracted again.

If the operation is not as specified, replace the belt assembly.

SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for Do...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030GA00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for Double Cab): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

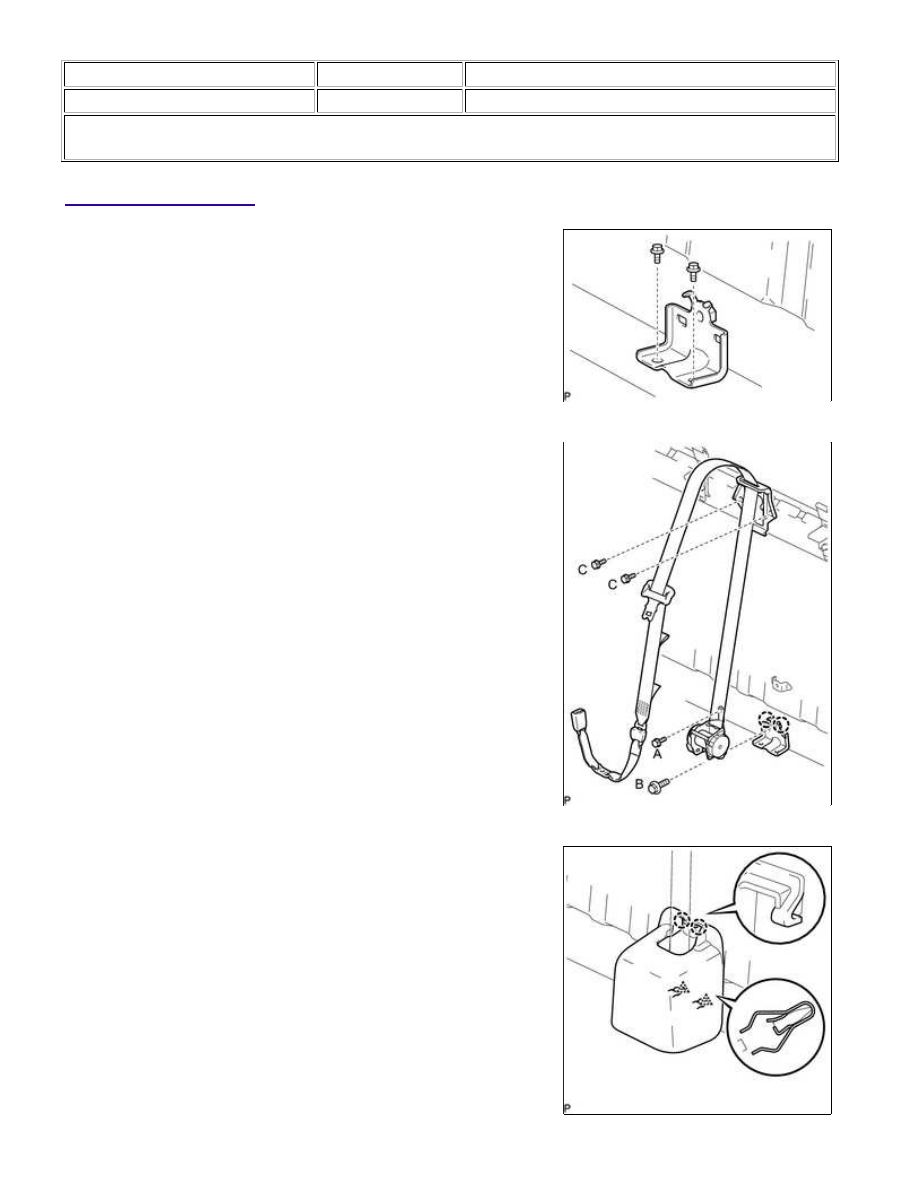

INSTALLATION

1. INSTALL SEAT BELT BRACKET

(a) Install the bracket with the 2 bolts.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

2. INSTALL CENTER REAR SEAT OUTER BELT ASSEMBLY

(a) Align the vehicle's claws with the seat belt retractor positioning

holes.

(b) Install the retractor with the 2 bolts.

HINT:

First install bolt A, and then install bolt B.

Torque:

for bolt A -

8.0 N·m {82 kgf·cm, 71in·lbf}

for bolt B -

42 N·m {428 kgf·cm, 31ft·lbf}

(c) Install the seat belt with the 2 bolts.

Torque:

for bolt C -

42 N·m {428 kgf·cm, 31ft·lbf}

3. INSTALL REAR SEAT BELT RETRACTOR COVER

(a) Attach the 2 claws and 2 clips to install the cover.

SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for Do...

4. INSTALL REAR SEAT ASSEMBLY

(a) Install the rear seat assembly



.

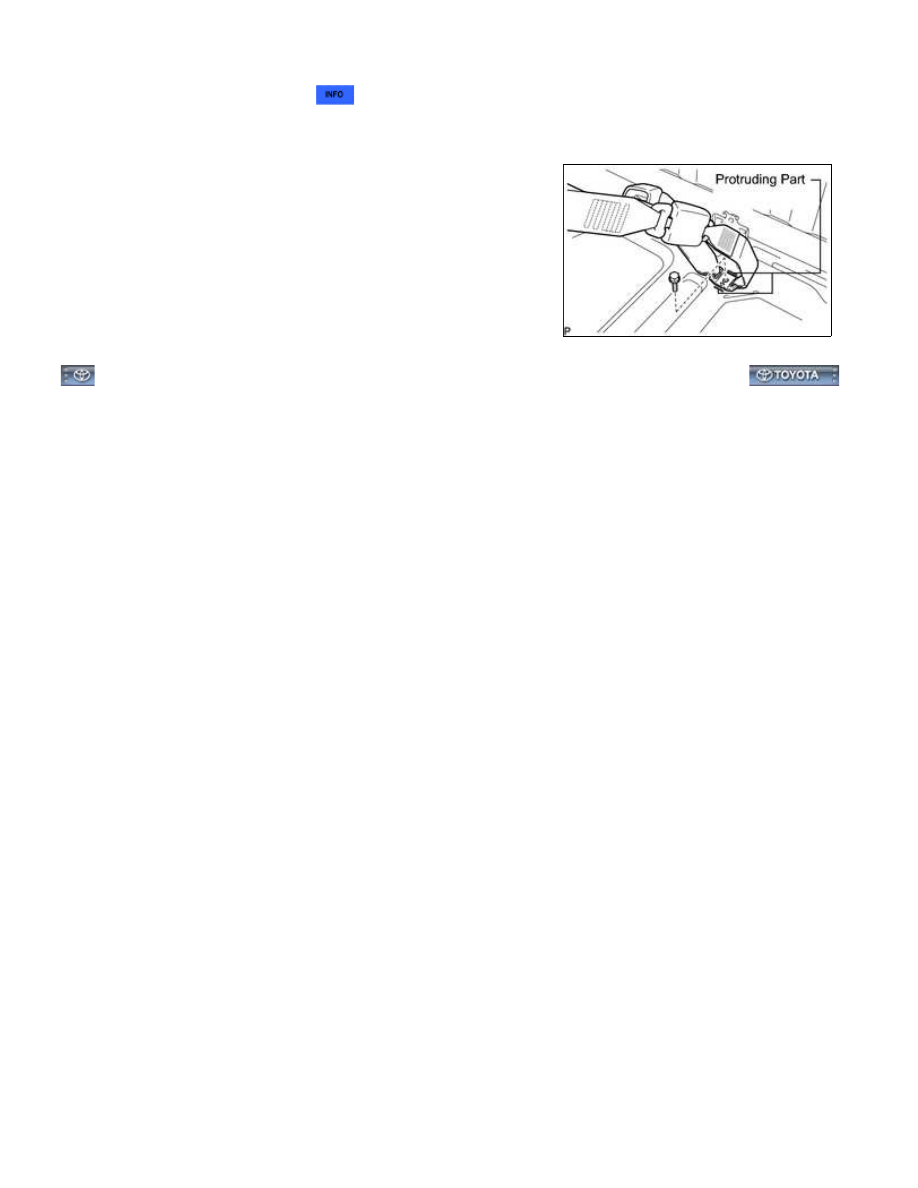

5. CONNECT CENTER REAR SEAT OUTER BELT ASSEMBLY

(a) Connect the outer belt with the bolt.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

NOTICE:

SEAT BELT: REAR CENTER SEAT OUTER BELT ASSEMBLY (for Do...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZXO00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: REAR SEAT INNER BELT ASSEMBLY (for CrewMax): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

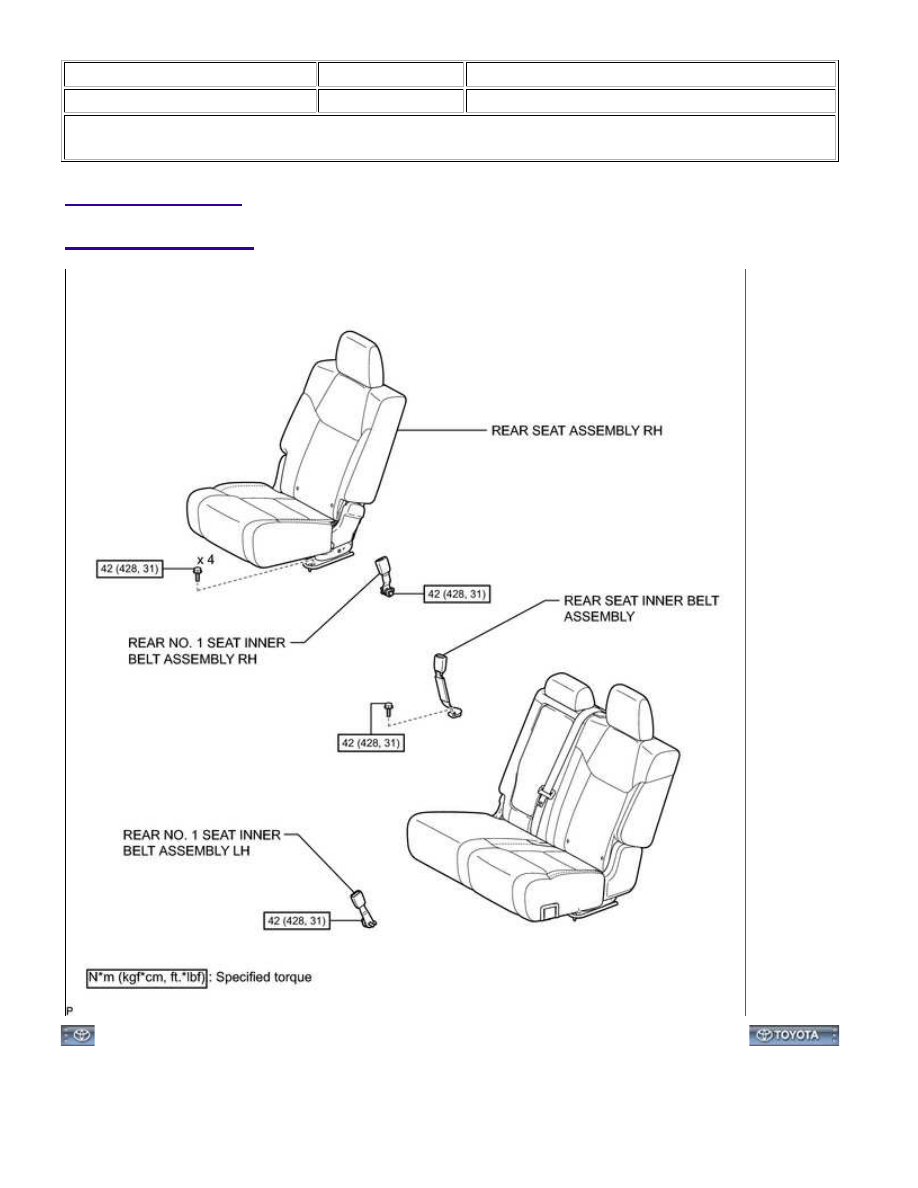

COMPONENTS

ILLUSTRATION

SEAT BELT: REAR SEAT INNER BELT ASSEMBLY (for CrewMax):...
