Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LJO04SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Double Cab): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

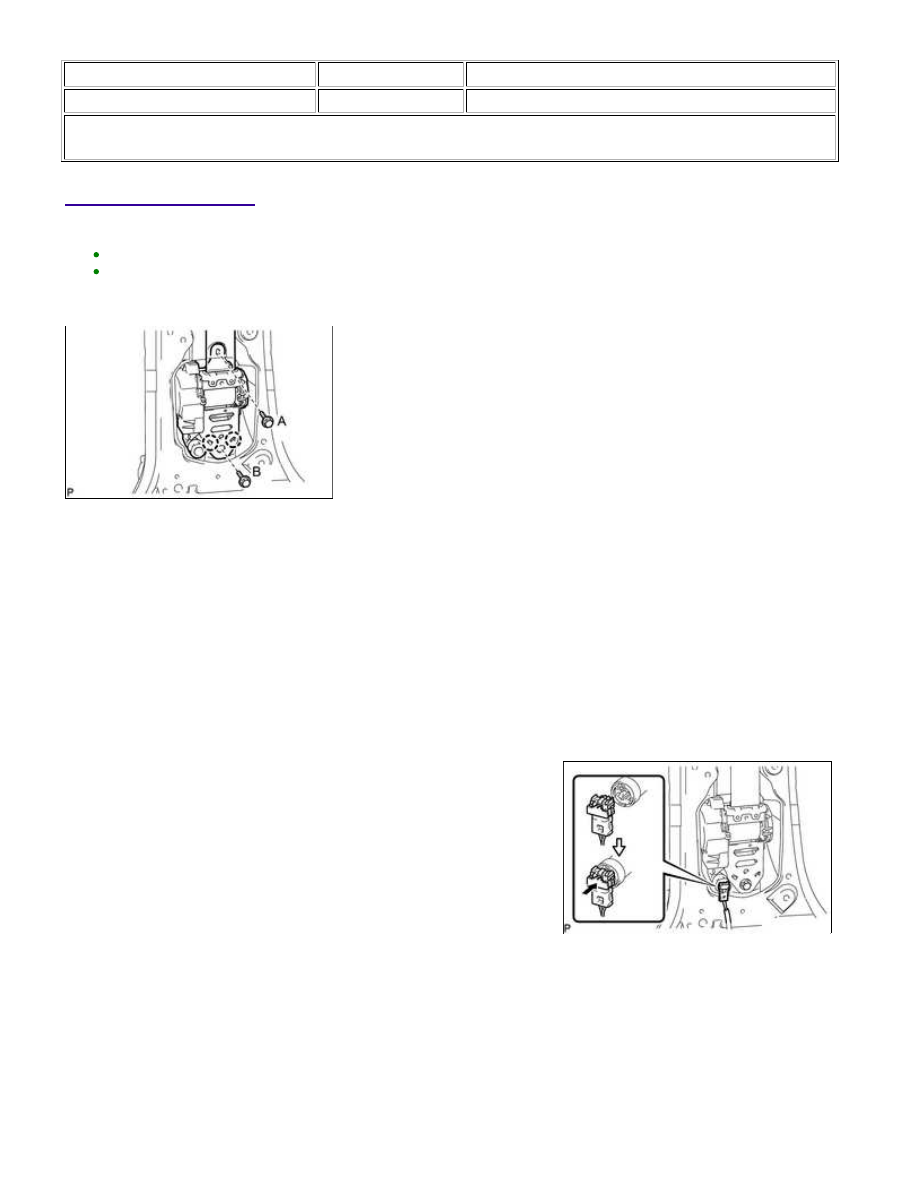

1. INSTALL FRONT SEAT OUTER BELT ASSEMBLY

(a) Align the vehicle's claws with the seat belt retractor positioning holes.

(b) Install the seat belt with the 2 bolts.

HINT:

First install the bolt A, and then install bolt B.

Torque:

for bolt A -

8.0 N·m {82 kgf·cm, 71in·lbf}

for bolt B -

42 N·m {428 kgf·cm, 31ft·lbf}

(c) Connect the pretensioner connector as shown in the illustration.

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Double Cab)...

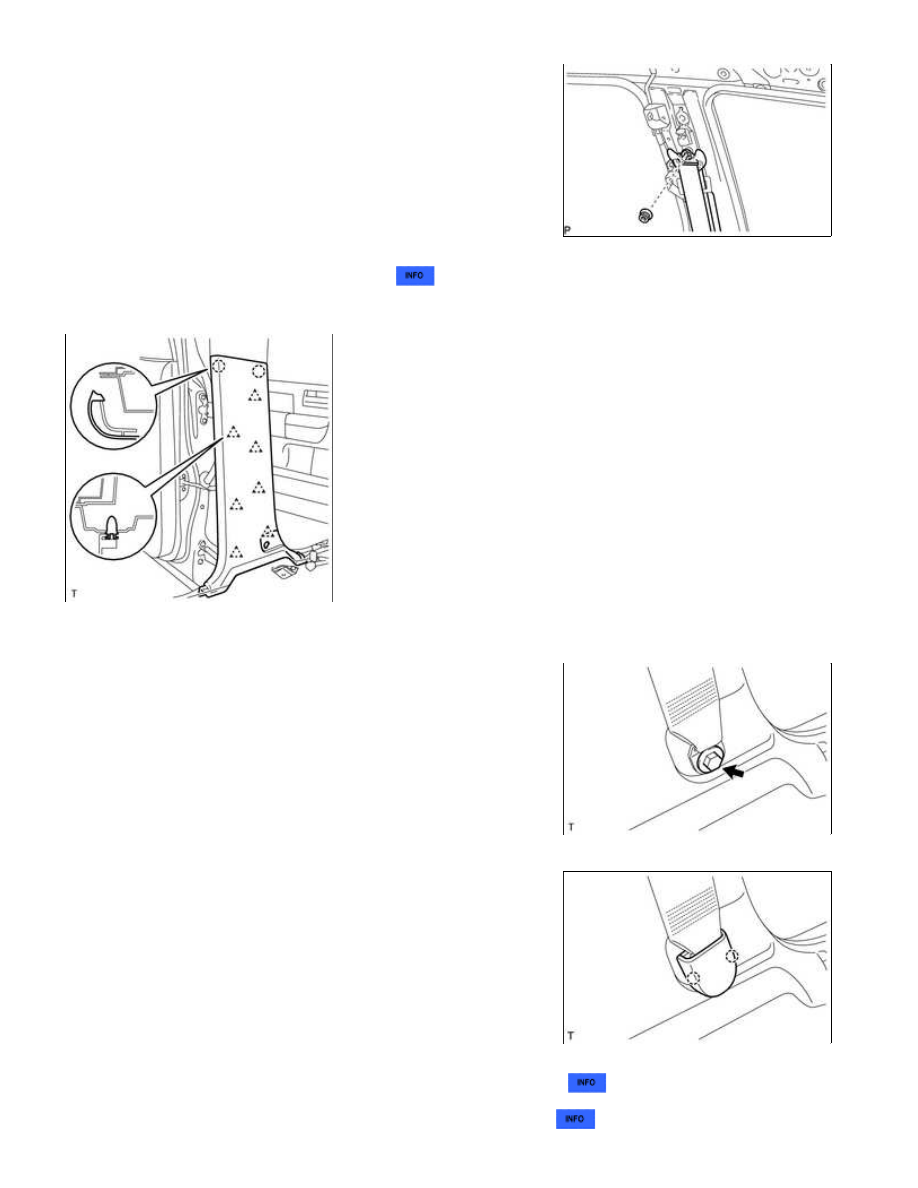

(d) Install the shoulder anchor to the shoulder belt anchor adjuster

with the nut.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

2. INSTALL CENTER PILLAR GARNISH

3. INSTALL LOWER CENTER PILLAR GARNISH

(a) Attach the 7 clips and 2 claws to install the pillar garnish.

(b) Install the seat belt anchor with the bolt.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

(c) Attach the 2 claws to install the cover.

4. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP

5. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Double Cab)...

6. INSTALL FRONT DOOR SCUFF PLATE

7. INSTALL REAR DOOR SCUFF PLATE

8. INSTALL FRONT SEAT ASSEMBLY

(a) for Manual Seat:

Install the front seat



.

(b) for Power Seat:

Install the front seat



.

9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

10. CHECK SRS WARNING LIGHT

(a) Check the SRS warning light



.

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Double Cab)...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000000U9M08UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Double Cab): DISPOSAL; 2015 MY Tundra [08/2014 -

       ]

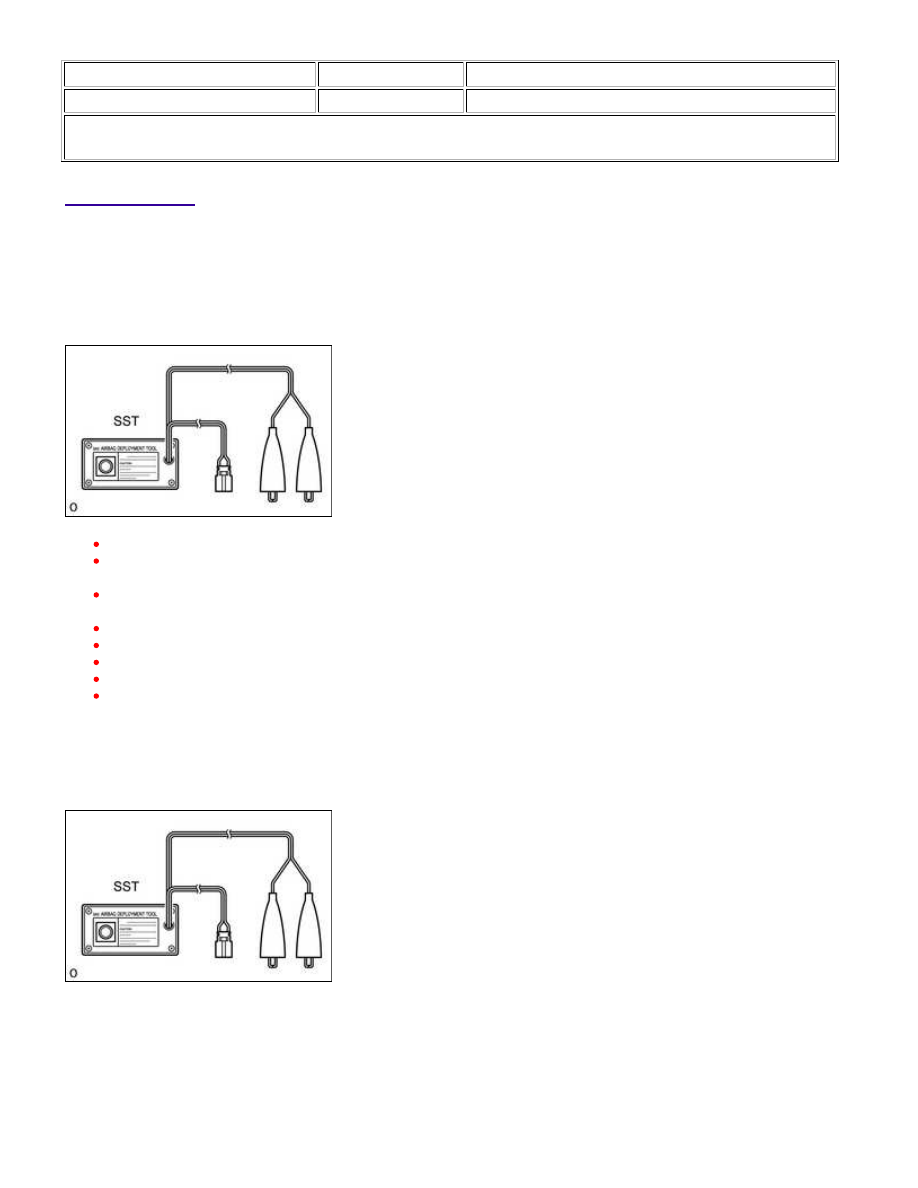

DISPOSAL

HINT:

CAUTION:

HINT:

Prepare a battery to activate the seat belt pretensioner.

(a) Check if SST is functioning properly.

SST: 09082-00700

CAUTION:

When activating the seat belt pretensioner, always use the specified SST.
