Toyota Tundra (2015 year). Manual - part 2952

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LJS04OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Double Cab): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

3. REMOVE FRONT SEAT ASSEMBLY

(a) for Manual Seat:

Remove the front seat



.

(b) for Power Seat:

Remove the front seat



.

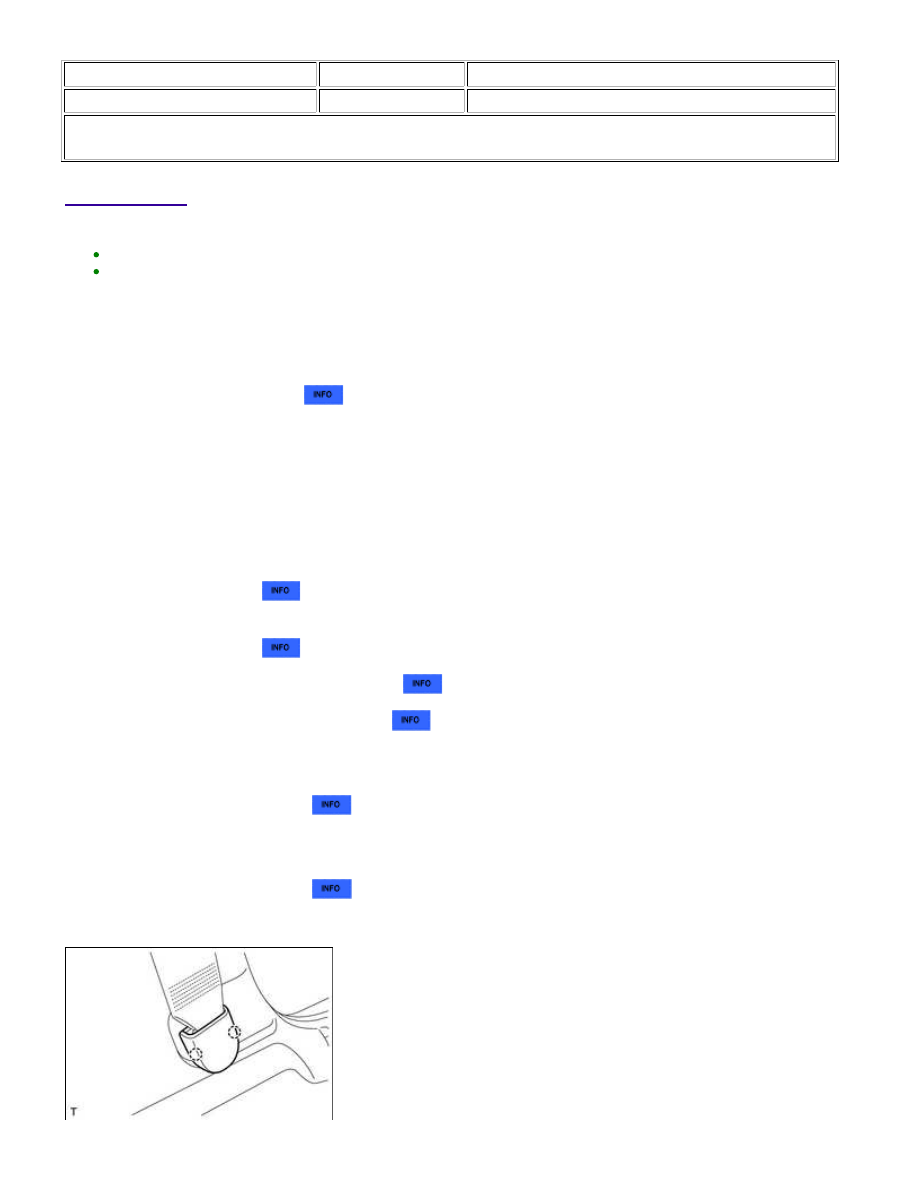

4. REMOVE FRONT DOOR SCUFF PLATE

5. REMOVE REAR DOOR SCUFF PLATE

6. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP

(a) Partially remove the front door opening trim weatherstrip so that the center lower pillar garnish and center

pillar garnish can be removed



.

7. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP

(a) Partially remove the rear door opening trim weatherstrip so that the center lower pillar garnish and center

pillar garnish can be removed



.

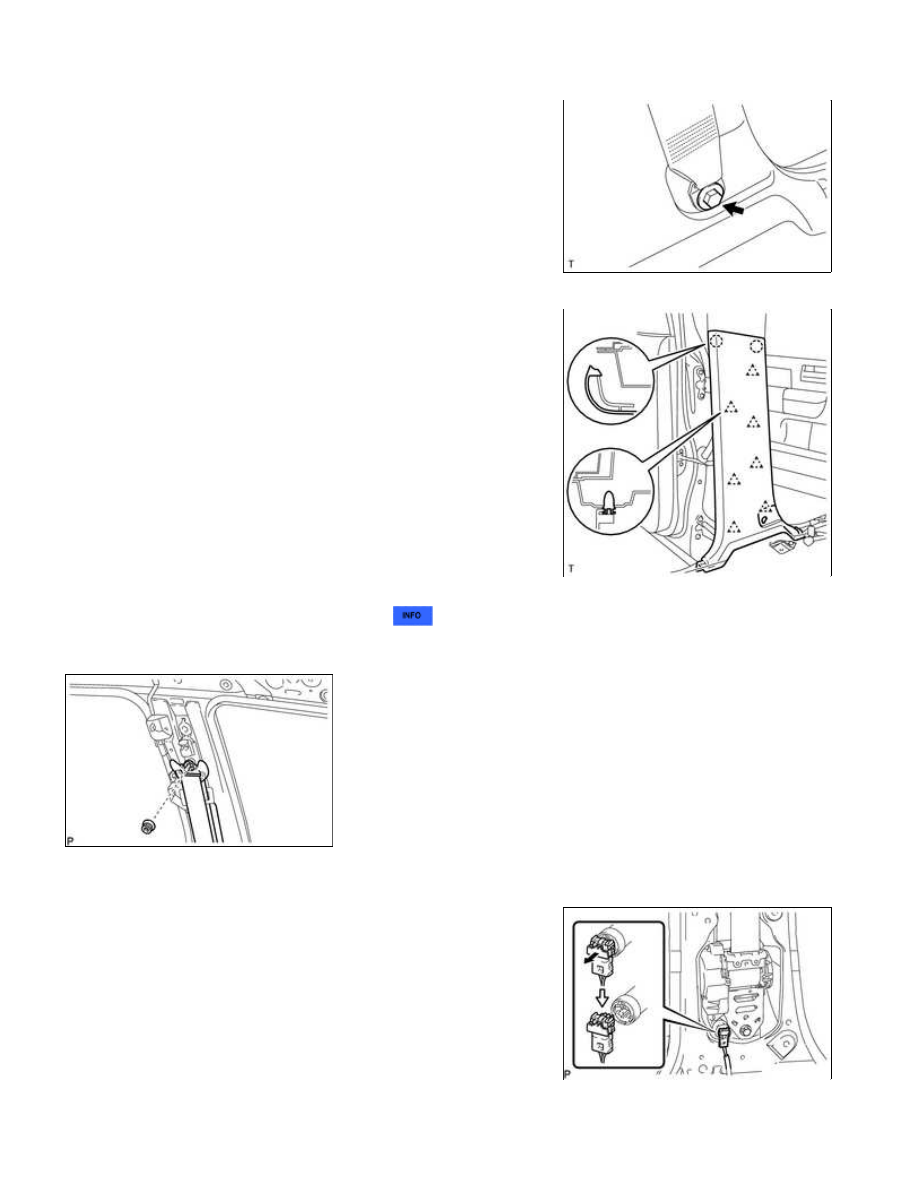

8. REMOVE LOWER CENTER PILLAR GARNISH

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Double Cab...

(a) Detach the 2 claws and remove the cover.

(b) Remove the bolt and seat belt anchor.

(c) Detach the 7 clips and 2 claws, and remove the pillar garnish.

9. REMOVE CENTER PILLAR GARNISH

10. REMOVE FRONT SEAT OUTER BELT ASSEMBLY

(a) Remove the nut and shoulder anchor.

(b) Disconnect the pretensioner connector as shown in the

illustration.

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Double Cab...

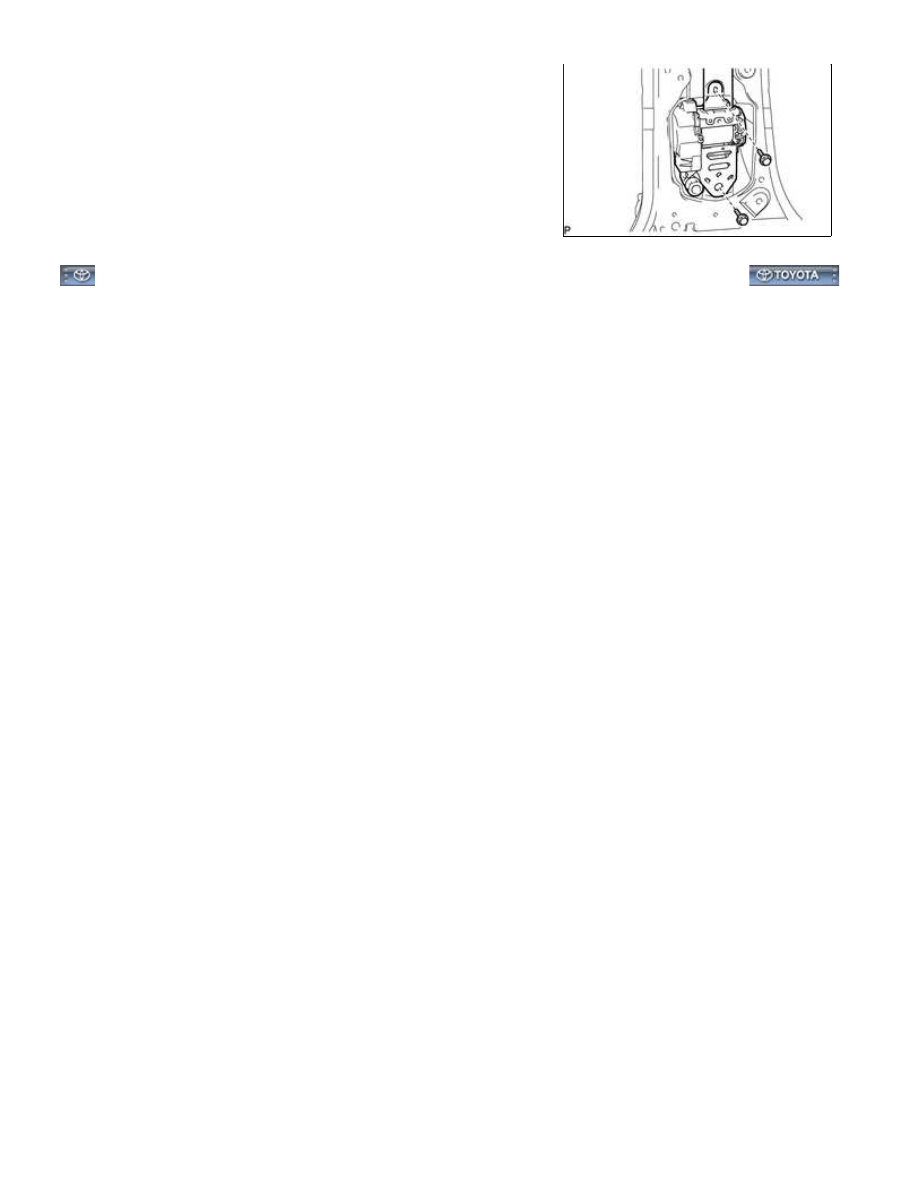

(c) Remove the 2 bolts and seat belt.

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Double Cab...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002LJQ038X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Double Cab): INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

1. INSPECT FRONT SEAT OUTER BELT ASSEMBLY

CAUTION:

Do not disassemble the retractor.

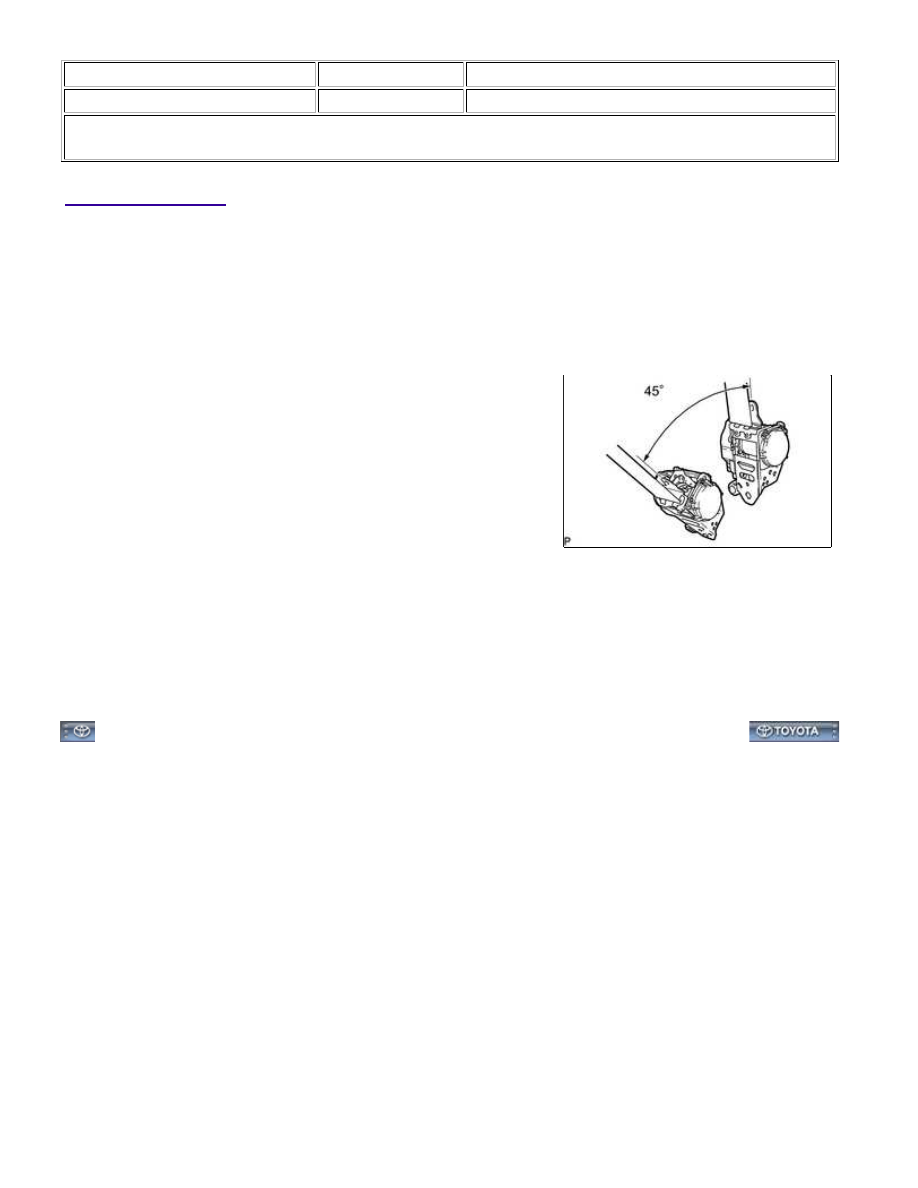

(a) Before installing the seat belt, check the ELR.

operation is not as specified, replace the seat belt assembly.

(b) for Passenger's Seat only:

The check should be performed with the outer belt installed.

(1) When the belt is pulled out fully, the belt should automatically

start to retract.

(2) After the belt has fully retracted, the belt should be able to be

pulled out and retracted again.

If the operation is not as specified, replace the belt assembly.

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Double Cab)...
