Toyota Tundra (2015 year). Manual - part 2511

*a

Component without harness connected

(Front Power Seat Switch RH)

SEAT: POWER SEAT SWITCH (w/o Seat Position Memory System): IN...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE100VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: POWER SEAT SWITCH (w/o Seat Position Memory System): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL FRONT POWER SEAT SWITCH LH

(a) Install the front power seat switch LH with the 3 screws.

2. INSTALL RECLINING POWER SEAT SWITCH KNOB

3. INSTALL SLIDE AND VERTICAL POWER SEAT SWITCH KNOB

4. INSTALL FRONT SEAT CUSHION SHIELD LH

5. INSTALL FRONT SEAT ASSEMBLY LH

SEAT: POWER SEAT SWITCH (w/o Seat Position Memory System): I...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000333700BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

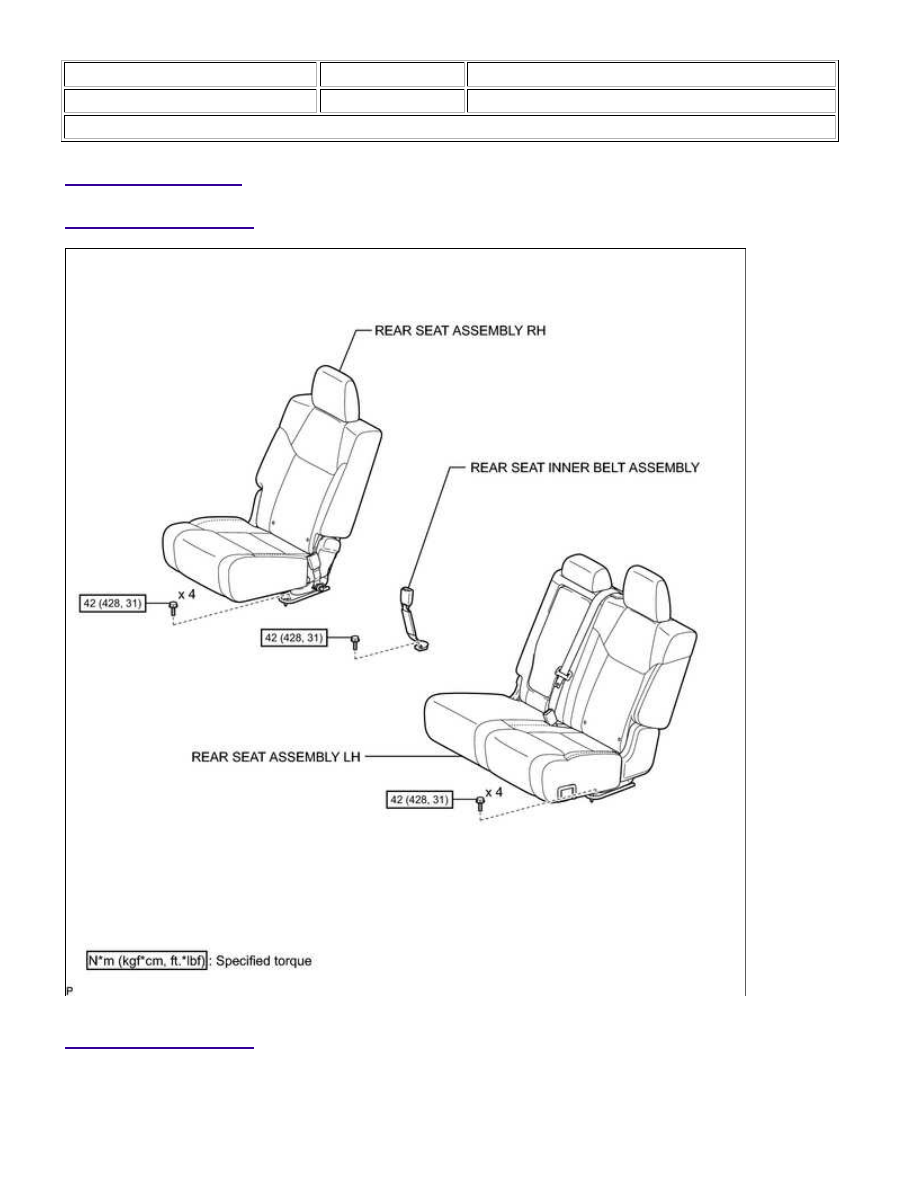

Title: SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

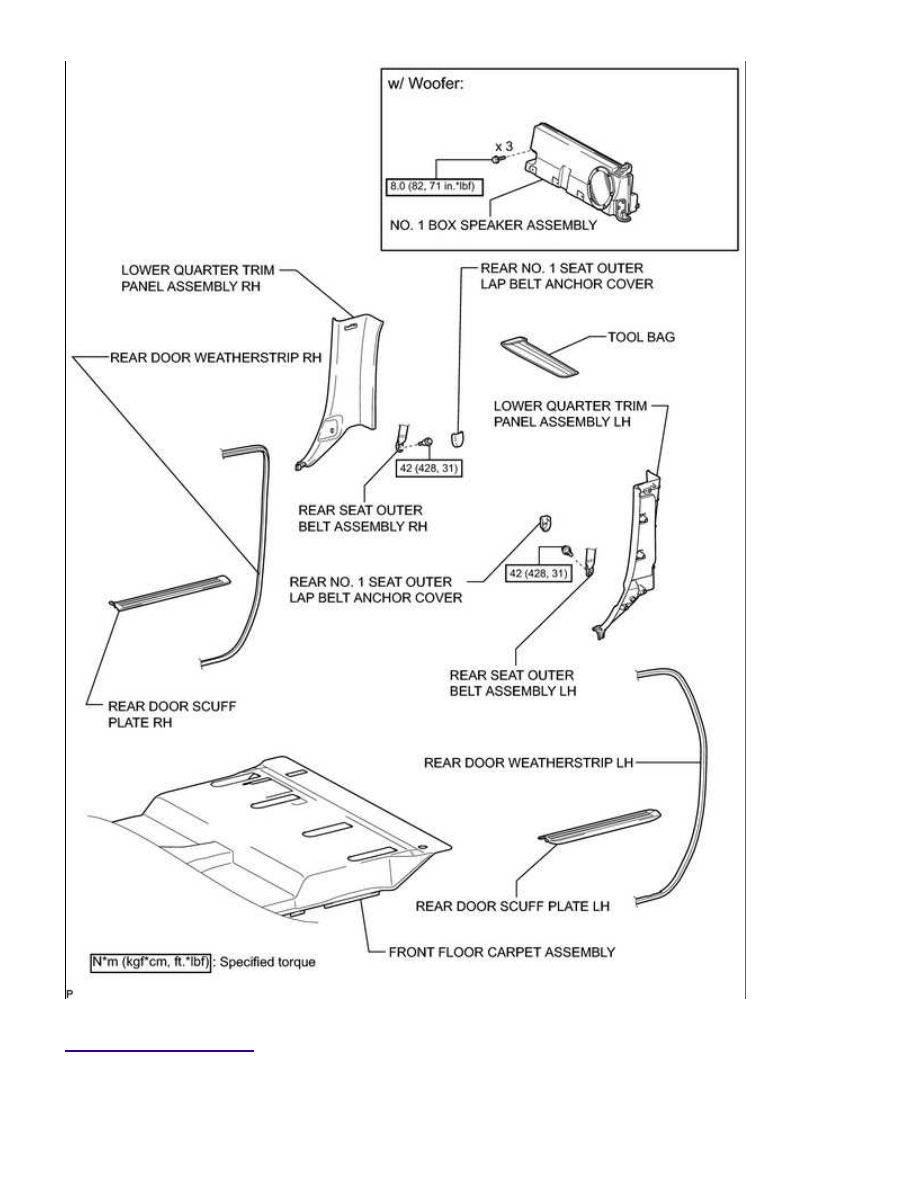

ILLUSTRATION

ILLUSTRATION

SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): COMPONEN...

ILLUSTRATION

SEAT: REAR SEAT ASSEMBLY (for CrewMax LH Side): COMPONEN...
