Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002XEW01KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: LUMBAR SUPPORT ADJUSTER ASSEMBLY: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

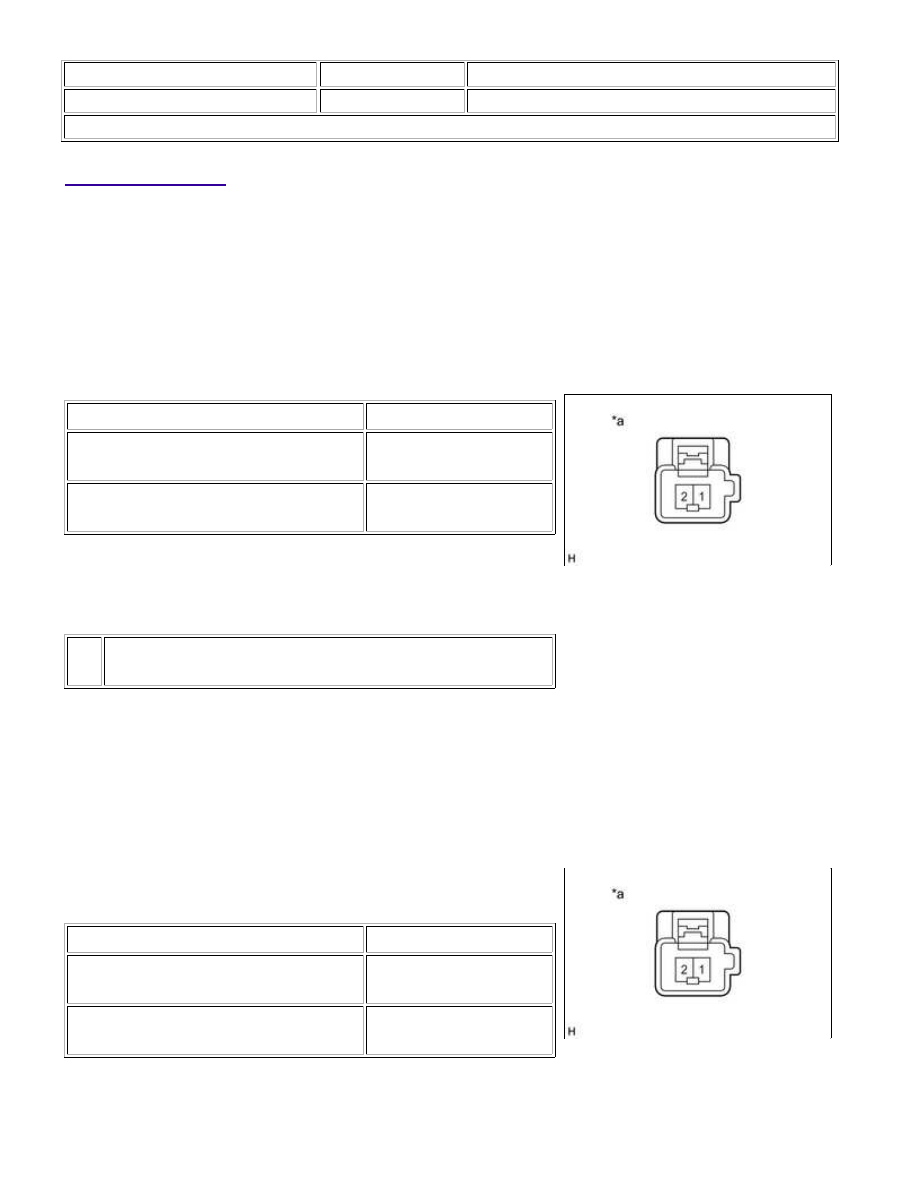

1. INSPECT LUMBAR SUPPORT ADJUSTER ASSEMBLY LH (w/ Seat Position Memory

System)

connector, and check that the lumbar support adjuster

assembly LH operates smoothly as follows.

OK:

TESTER CONNECTION

SWITCH CONDITION

Battery positive (+) → Terminal 2
Battery negative (-) → Terminal 1

Hold

Battery positive (+) → Terminal 1
Battery negative (-) → Terminal 2

Release

If the result is not as specified, replace the lumbar support

adjuster assembly LH.

Text in Illustration

*a

Component without wire harness connected

(Lumbar Support Adjuster Assembly LH)

2. INSPECT LUMBAR SUPPORT ADJUSTER ASSEMBLY LH (w/o Seat Position Memory

System)

connector, and check that the lumbar support adjuster

assembly LH operates smoothly as follows.

OK:

TESTER CONNECTION

SWITCH CONDITION

Battery positive (+) → Terminal 1
Battery negative (-) → Terminal 2

Hold

Battery positive (+) → Terminal 2
Battery negative (-) → Terminal 1

Release

If the result is not as specified, replace the lumbar support

adjuster assembly LH.

SEAT: LUMBAR SUPPORT ADJUSTER ASSEMBLY: INSPECTION; 20...

Text in Illustration

*a

Component without wire harness connected

(Lumbar Support Adjuster Assembly LH)

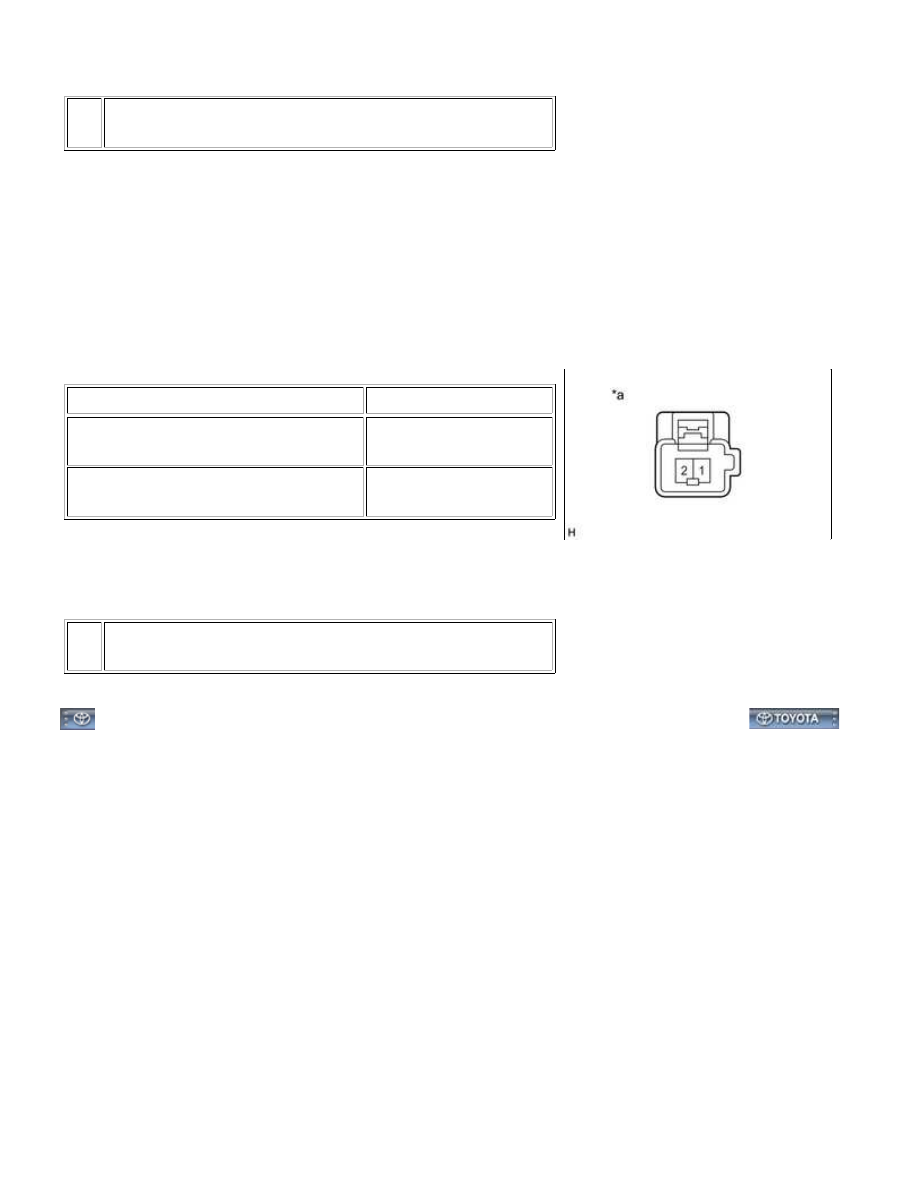

3. INSPECT LUMBAR SUPPORT ADJUSTER ASSEMBLY RH

(1) Apply battery voltage to the lumbar support motor RH

connector, and check that the lumbar support adjuster

assembly RH operates smoothly as follows.

OK:

TESTER CONNECTION

SWITCH CONDITION

Battery positive (+) → Terminal 2
Battery negative (-) → Terminal 1

Hold

Battery positive (+) → Terminal 1
Battery negative (-) → Terminal 2

Release

If the result is not as specified, replace the lumbar support

adjuster assembly RH.

Text in Illustration

*a

Component without wire harness connected

(Lumbar Support Adjuster Assembly RH)

SEAT: LUMBAR SUPPORT ADJUSTER ASSEMBLY: INSPECTION; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE100ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: LUMBAR SUPPORT ADJUSTER ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL SEATBACK CLIMATE CONTROL BLOWER LH (w/ Climate Control Seat System)

2. INSTALL FRONT SEATBACK HOOK

(a) Install the 2 front seatback hooks to the lumbar support adjuster assembly LH.

3. INSTALL LUMBAR SUPPORT ADJUSTER ASSEMBLY LH

(a) Attach the 2 guides and 2 clips to install the lumbar support adjuster assembly LH.

4. INSTALL FRONT SEATBACK WIRE LH (for Driver Side)

5. INSTALL FRONT SEATBACK WIRE RH (for Front Passenger Side)

6. INSTALL SEPARATE TYPE FRONT SEATBACK PAD

7. INSTALL SEPARATE TYPE FRONT SEATBACK COVER

8. INSTALL SEPARATE TYPE FRONT SEATBACK ASSEMBLY

9. INSTALL FRONT INNER NO. 1 SEAT CUSHION SHIELD LH

10. INSTALL FRONT SEAT CUSHION SHIELD LH

11. INSTALL FRONT SEAT ASSEMBLY LH

SEAT: LUMBAR SUPPORT ADJUSTER ASSEMBLY: INSTALLATION;...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002XEO00JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: POWER SEAT SWITCH (w/o Seat Position Memory System): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

COMPONENTS

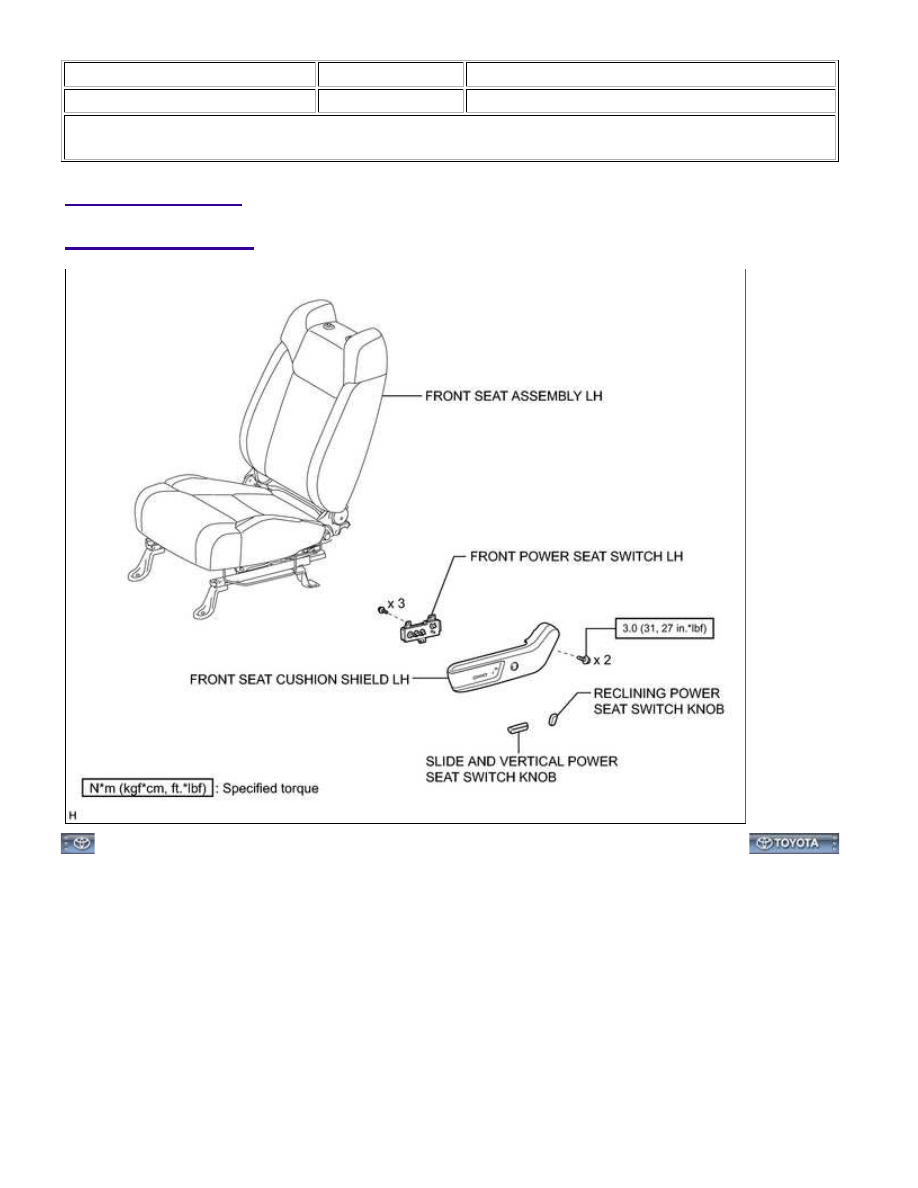

ILLUSTRATION
