Toyota Tundra (2015 year). Manual - part 2510

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XE000VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: POWER SEAT SWITCH (w/o Seat Position Memory System): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE FRONT SEAT ASSEMBLY LH

2. REMOVE FRONT SEAT CUSHION SHIELD LH

3. REMOVE SLIDE AND VERTICAL POWER SEAT SWITCH KNOB

4. REMOVE RECLINING POWER SEAT SWITCH KNOB

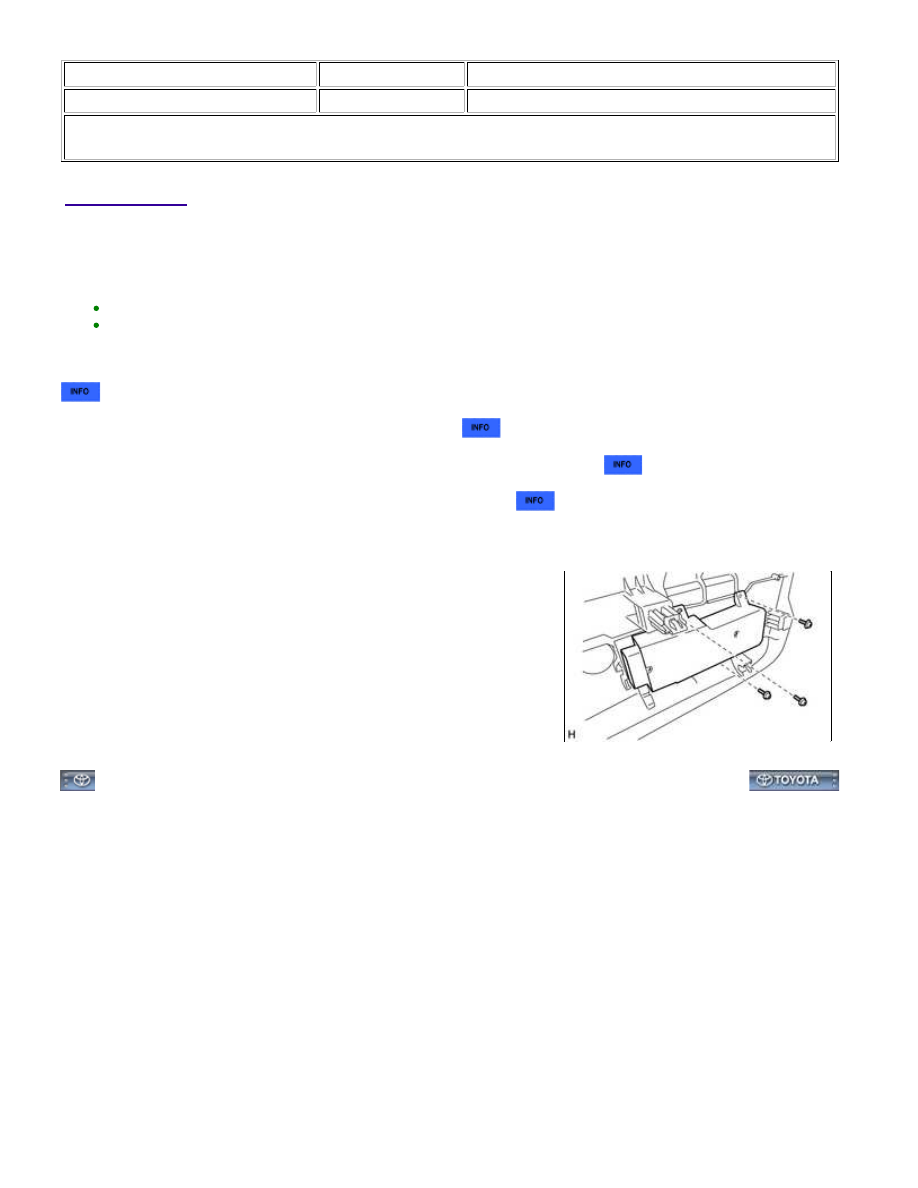

5. REMOVE FRONT POWER SEAT SWITCH LH

(a) Remove the 3 screws and front power seat switch LH.

SEAT: POWER SEAT SWITCH (w/o Seat Position Memory System): ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002XEN015X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: POWER SEAT SWITCH (w/o Seat Position Memory System): INSPECTION; 2015 MY Tundra

[08/2014 -        ]

INSPECTION

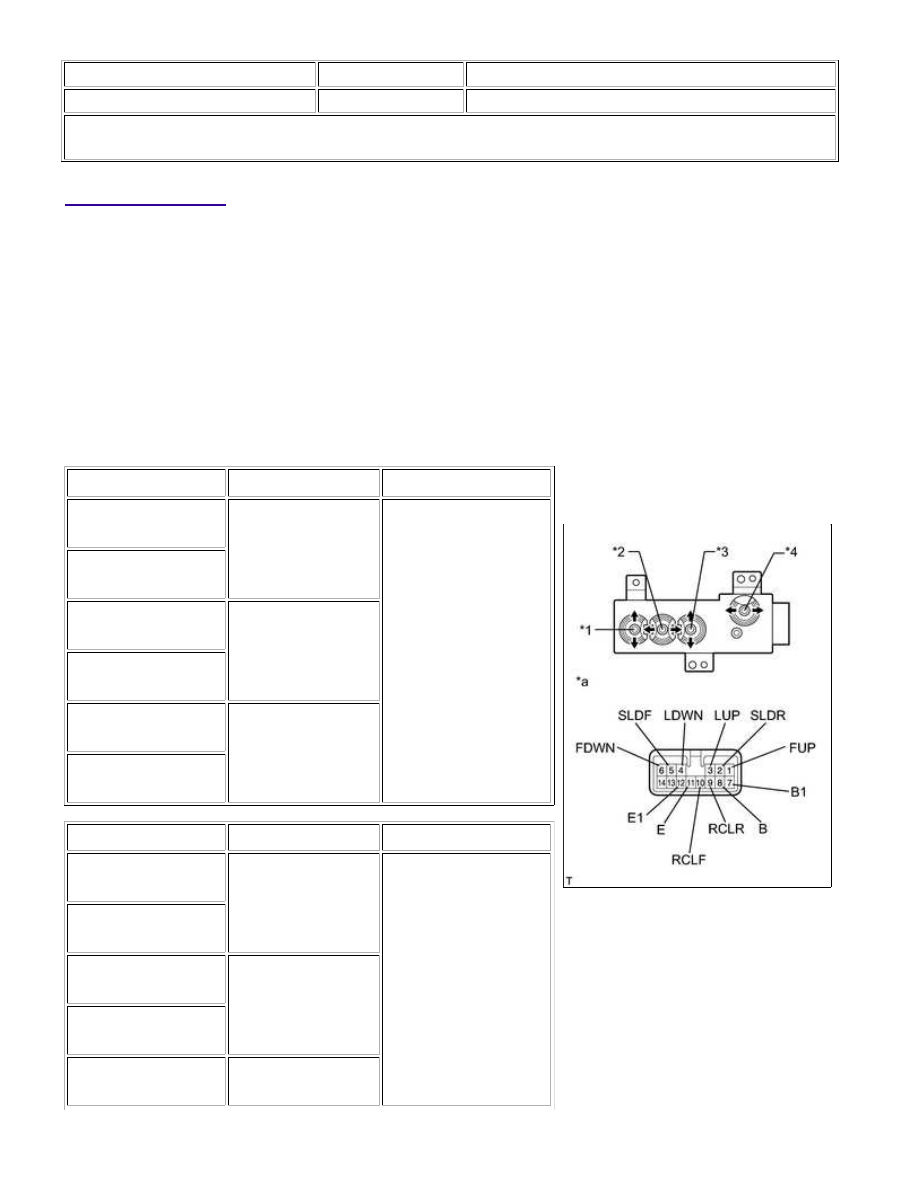

1. INSPECT FRONT POWER SEAT SWITCH LH

below.

Standard Resistance:

Slide Switch

Front Vertical Switch

Lifter Switch

Reclining Switch

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

5 (SLDF) - 8 (B)

5 (SLDF) - 7 (B1)

Front position

Below 1 Ω

2 (SLDR) - 11 (E)

2 (SLDR) - 12 (E1)

5 (SLDF) - 11 (E)

5 (SLDF) - 12 (E1)

Neutral

2 (SLDR) - 11 (E)

2 (SLDR) - 12 (E1)

5 (SLDF) - 11 (E)

5 (SLDF) - 12 (E1)

Rear position

2 (SLDR) - 8 (B)

2 (SLDR) - 7 (B1)

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

1 (FUP) - 8 (B)

1 (FUP) - 7 (B1)

Up position

Below 1 Ω

6 (FDWN) - 11 (E)

6 (FDWN) - 12 (E1)

1 (FUP) - 11 (E)

1 (FUP) - 12 (E1)

Neutral

6 (FDWN) - 11 (E)

6 (FDWN) - 12 (E1)

1 (FUP) - 11 (E)

1 (FUP) - 12 (E1)

Down position

SEAT: POWER SEAT SWITCH (w/o Seat Position Memory System): IN...

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

6 (FDWN) - 8 (B)

6 (FDWN) - 7 (B1)

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

3 (LUP) - 8 (B)

3 (LUP) - 7 (B1)

Up position

Below 1 Ω

4 (LDWN) - 11 (E)

4 (LDWN) - 12 (E1)

3 (LUP) - 11 (E)

3 (LUP) - 12 (E1)

Neutral

4 (LDWN) - 11 (E)

4 (LDWN) - 12 (E1)

3 (LUP) - 11 (E)

3 (LUP) - 12 (E1)

Down position

4 (LDWN) - 8 (B)

4 (LDWN) - 7 (B1)

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

8 (B) - 10 (RCLF)

7 (B1) - 10 (RCLF)

Front position

Below 1 Ω

9 (RCLR) - 11 (E)

9 (RCLR) - 12 (E1)

10 (RCLF) - 11 (E)

10 (RCLF) - 12 (E1)

Neutral

9 (RCLR) - 11 (E)

9 (RCLR) - 12 (E1)

10 (RCLF) - 11 (E)

10 (RCLF) - 12 (E1)

Rear position

8 (B) - 9 (RCLR)

7 (B1) - 9 (RCLR)

If the result is not as specified, replace the front power seat

switch LH.

Text in Illustration

*1

Front Vertical Switch

*2

Slide Switch

*3

Lifter Switch

*4

Reclining Switch

*a

Component without harness connected

(Front Power Seat Switch LH)

SEAT: POWER SEAT SWITCH (w/o Seat Position Memory System): IN...

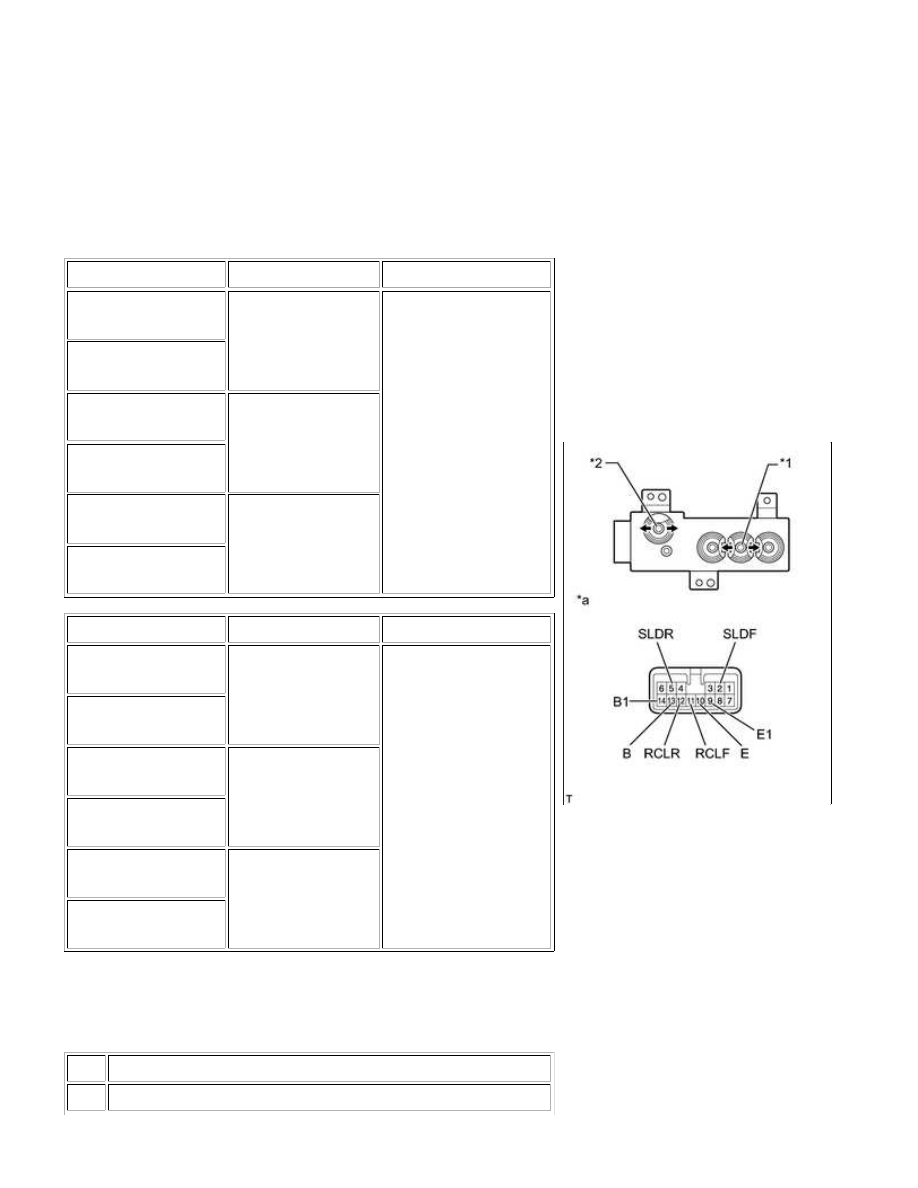

2. INSPECT FRONT POWER SEAT SWITCH RH

below.

Standard Resistance:

Slide Switch

Reclining Switch

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

2 (SLDF) - 13 (B)

2 (SLDF) - 14 (B1)

Front position

Below 1 Ω

5 (SLDR) - 10 (E)

5 (SLDR) - 9 (E1)

2 (SLDF) - 10 (E)

2 (SLDF) - 9 (E1)

Neutral

5 (SLDR) - 10 (E)

5 (SLDR) - 9 (E1)

2 (SLDF) - 10 (E)

2 (SLDF) - 9 (E1)

Rear position

5 (SLDR) - 13 (B)

5 (SLDR) - 14 (B1)

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

11 (RCLF) - 13 (B)

11 (RCLF) - 14 (B1)

Front position

Below 1 Ω

10 (E) - 12 (RCLR)

9 (E1) - 12 (RCLR)

10 (E) - 11 (RCLF)

9 (E1) - 11 (RCLF)

Neutral

12 (RCLR) - 10 (E)

12 (RCLR) - 9 (E1)

10 (E) - 11 (RCLF)

9 (E1) - 11 (RCLF)

Rear position

12 (RCLR) - 13 (B)

12 (RCLR) - 14 (B1)

If the result is not as specified, replace the front power seat

switch.

Text in Illustration

*1

Slide Switch

*2

Reclining Switch
