Attach the 4 hooks.

(3) Attach the 11 hooks to install the separate type front seat cushion cover with pad.

(c) for Front Passenger Side:

(1) Attach the 12 hooks to install the separate type front seat cushion cover with pad.

(d) Attach the connector clamp and 2 wire harness clamps to connect

the seat cushion wire LH.

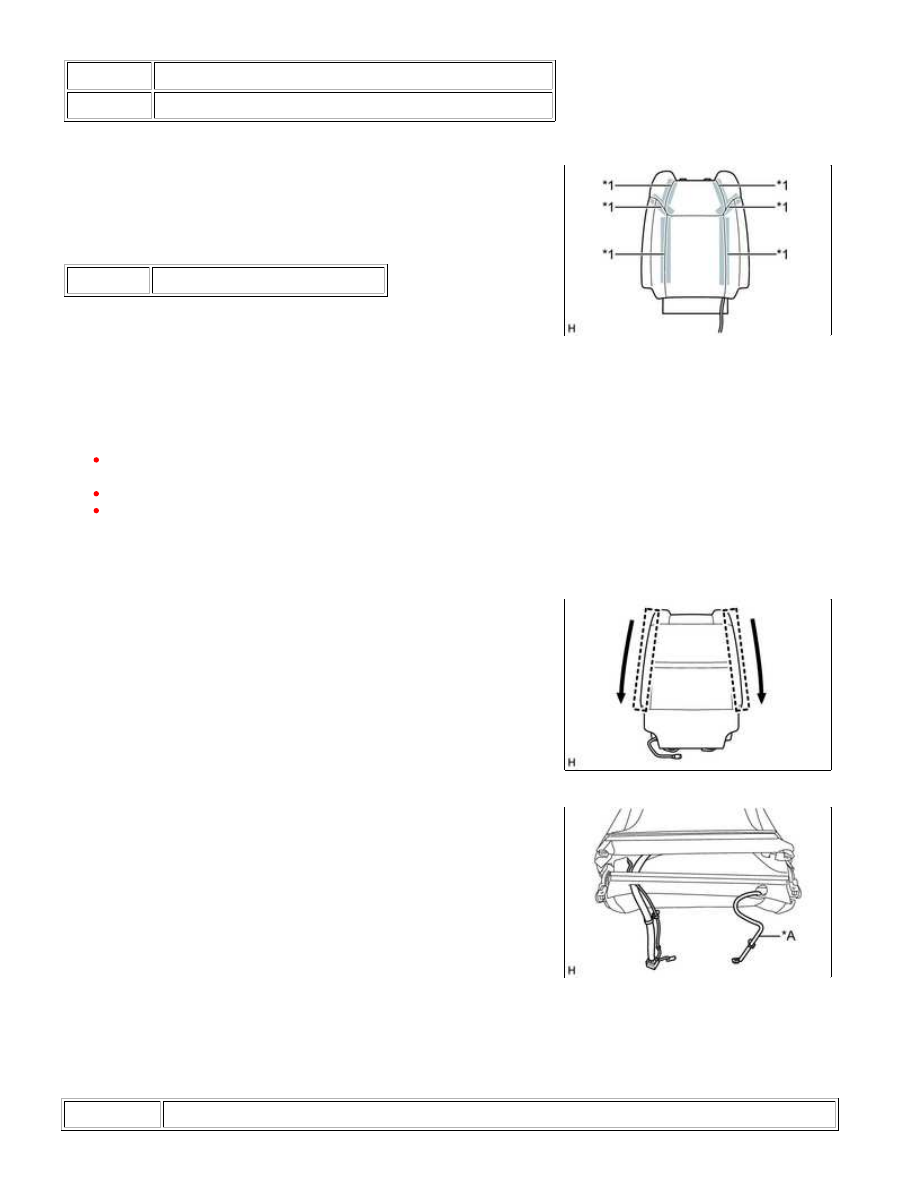

Text in Illustration

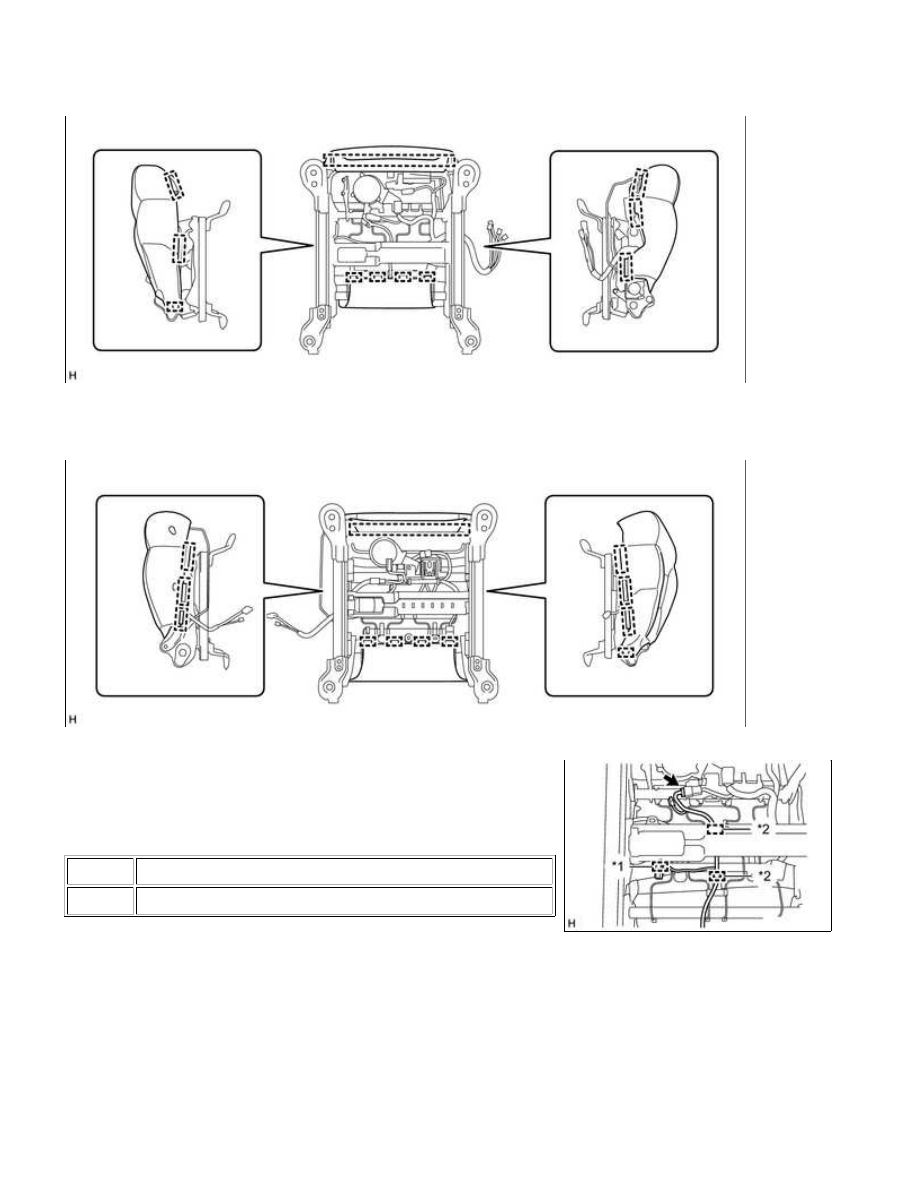

*1

Connector Clamp

*2

Wire Harness Clamp

(e) Connect the connector.

21. INSTALL SEATBACK CLIMATE CONTROL BLOWER LH (w/ Climate Control Seat System)

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): REASSEMBLY; 20...

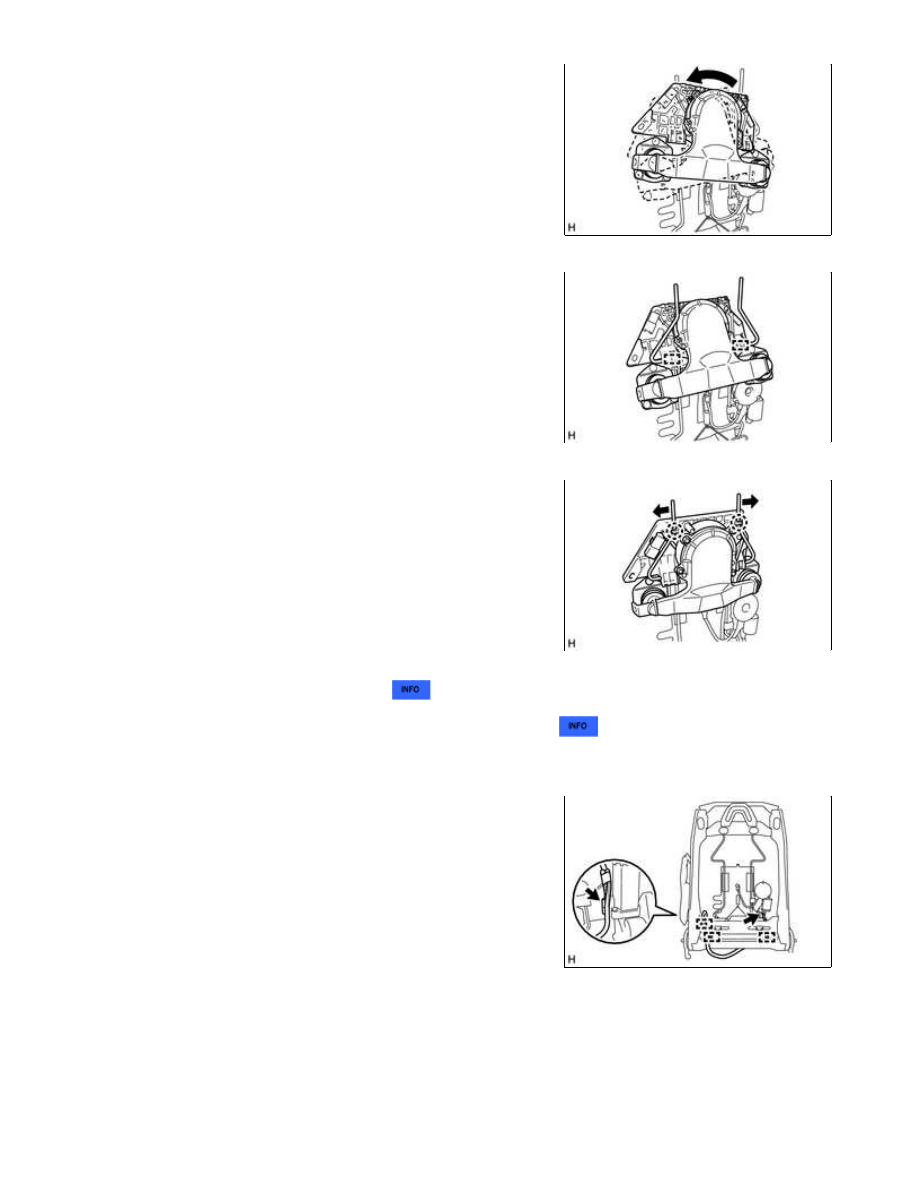

(a) Install the seatback climate control blower LH in the direction

indicated by the arrow shown in the illustration.

(b) Attach the 2 hooks.

the 2 claws.

22. INSTALL FRONT SEATBACK HOOK

23. INSTALL LUMBAR SUPPORT ADJUSTER ASSEMBLY LH

24. INSTALL FRONT SEATBACK WIRE LH (for Driver Side)

(a) w/o Climate Control Seat System:

(1) Attach the 3 clamps to install the front seatback wire LH.

(2) Connect the 2 connectors.

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): REASSEMBLY; 20...

(b) w/ Climate Control Seat System:

(1) Attach the 5 clamps to install the front seatback wire LH.

(2) Connect the 3 connectors.

25. INSTALL FRONT SEATBACK WIRE RH (for Front Passenger Side)

(a) Attach the 4 clamps to install the front seatback wire RH.

(b) Connect the 3 connectors.

26. INSTALL FRONT SEAT AIRBAG ASSEMBLY LH

27. INSTALL SEPARATE TYPE FRONT SEATBACK PAD

(a) Install the separate type front seatback pad to the front seatback frame sub-assembly LH.

(b) w/ Climate Control Seat System:

(1) Attach the 6 clips.

28. INSTALL FRONT SEATBACK HEATER ASSEMBLY LH (w/ Seat Heater System)

29. INSTALL SEPARATE TYPE FRONT SEATBACK COVER

(a) Set the separate type front seatback cover in place.

(b) Attach the 4 claws to install the 2 front seat headrest supports.

(c) Using hog ring pliers, install the separate type front seatback

cover to the separate type front seatback pad with 2 new hog

rings as shown in the illustration.

NOTICE:

Be careful not to damage the separate type front seatback cover.
Be sure to securely install the hog rings as shown in the
illustration while preventing wrinkles from forming on the
separate type front seatback cover.

HINT:

Install the hog rings at the cutouts if they are there.

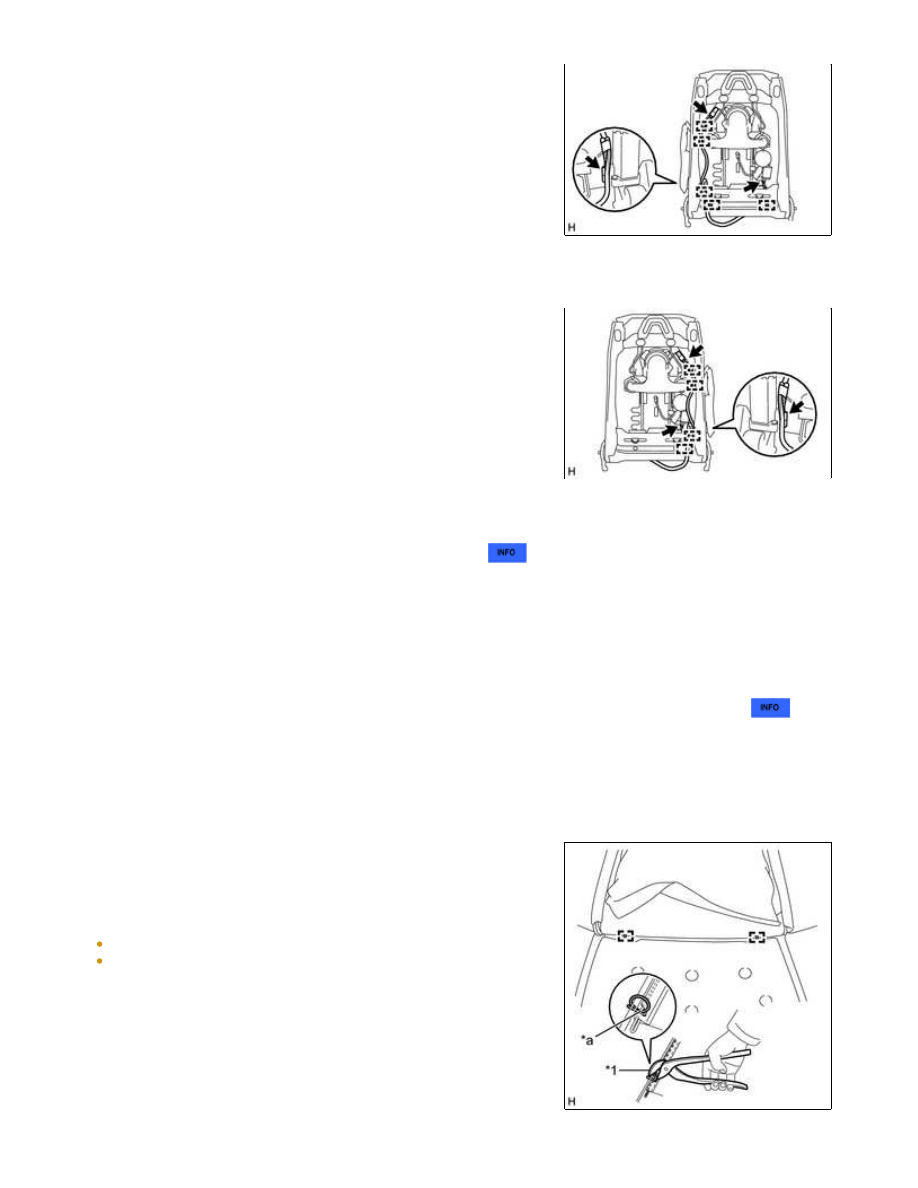

Text in Illustration

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): REASSEMBLY; 20...

*1

Hog Ring Pliers

*a

Cutout

(d) Attach the 6 fasteners.

Text in Illustration

*1

Fastener

CAUTION:

For vehicles with a front seat airbag assembly, the separate type front seatback cover must be securely
installed. Otherwise, the front seat airbag assembly may not deploy properly.
Make sure that the strap is not twisted after attaching the 2 hooks.
Attach the 2 hooks securely.

(1) Slide each hook to attach them.

(2) Install the 4 clips.

(g) Close the 2 fasteners.

(h) w/o Seat Heater System:

(1) Pass the 2 wire harnesses through the separate type front

seatback cover.

(i) w/ Seat Heater System:

(1) Pass the 3 wire harnesses through the separate type front seatback cover.

Text in Illustration

*A

w/ Seat Heater System

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): REASSEMBLY; 20...
