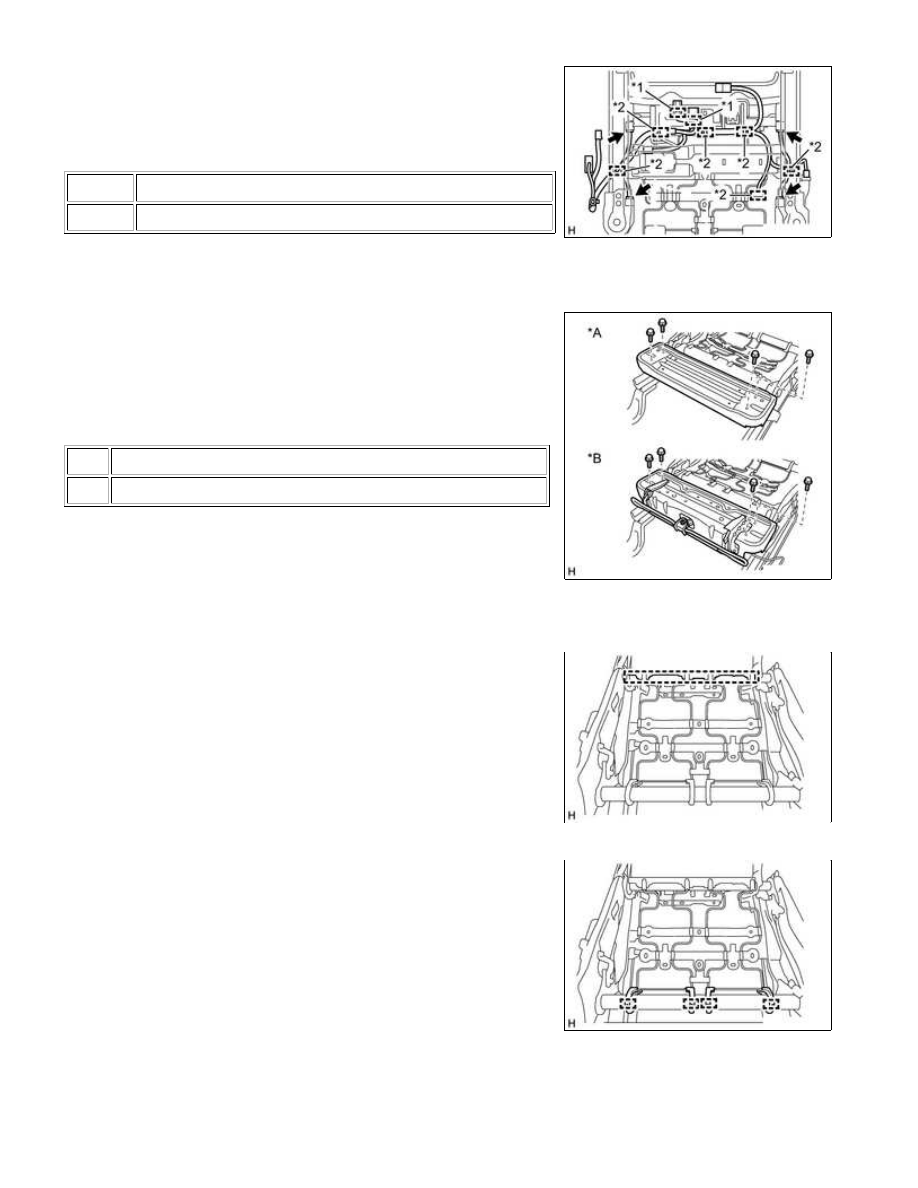

(a) Disconnect the 4 connectors and detach the 2 connector clamps

and 6 wire harness clamps to remove the front seat cushion wire

RH.

Text in Illustration

*1

Connector Clamp

*2

Wire Harness Clamp

32. REMOVE FRONT SEAT CUSHION PANEL SUB-ASSEMBLY

(a) Remove the 4 bolts and front seat cushion panel sub-assembly.

Text in Illustration

*A

w/o Leg Support Adjustment Switch

*B

w/ Leg Support Adjustment Switch

33. REMOVE SEPARATE TYPE FRONT SEAT CUSHION SPRING ASSEMBLY

front seat cushion spring assembly.

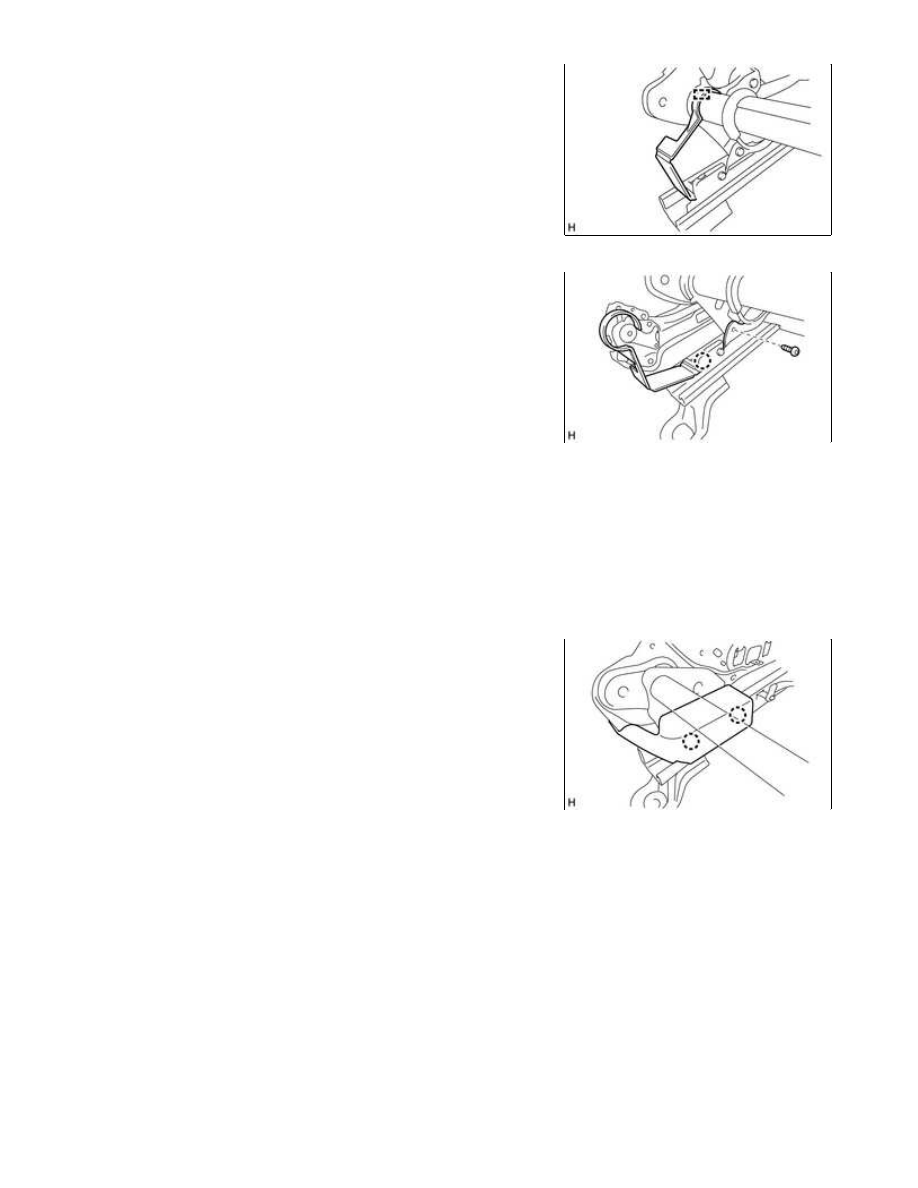

34. REMOVE FRONT LOWER SEAT CUSHION SHIELD LH (for Driver Side)

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): DISASSEMBLY; 2...

(a) Detach the hook.

(b) Remove the screw.

(c) Detach the claw to remove the front lower seat cushion shield LH.

35. REMOVE FRONT LOWER SEAT CUSHION SHIELD RH (for Driver Side)

HINT:

Use the same procedure described for the LH side.

36. REMOVE FRONT LOWER SEAT CUSHION SHIELD LH (for Front Passenger Side)

(a) Detach the 2 claws to remove the front lower seat cushion shield

LH.

37. REMOVE FRONT LOWER SEAT CUSHION SHIELD RH (for Front Passenger Side)

HINT:

Use the same procedure described for the LH side.

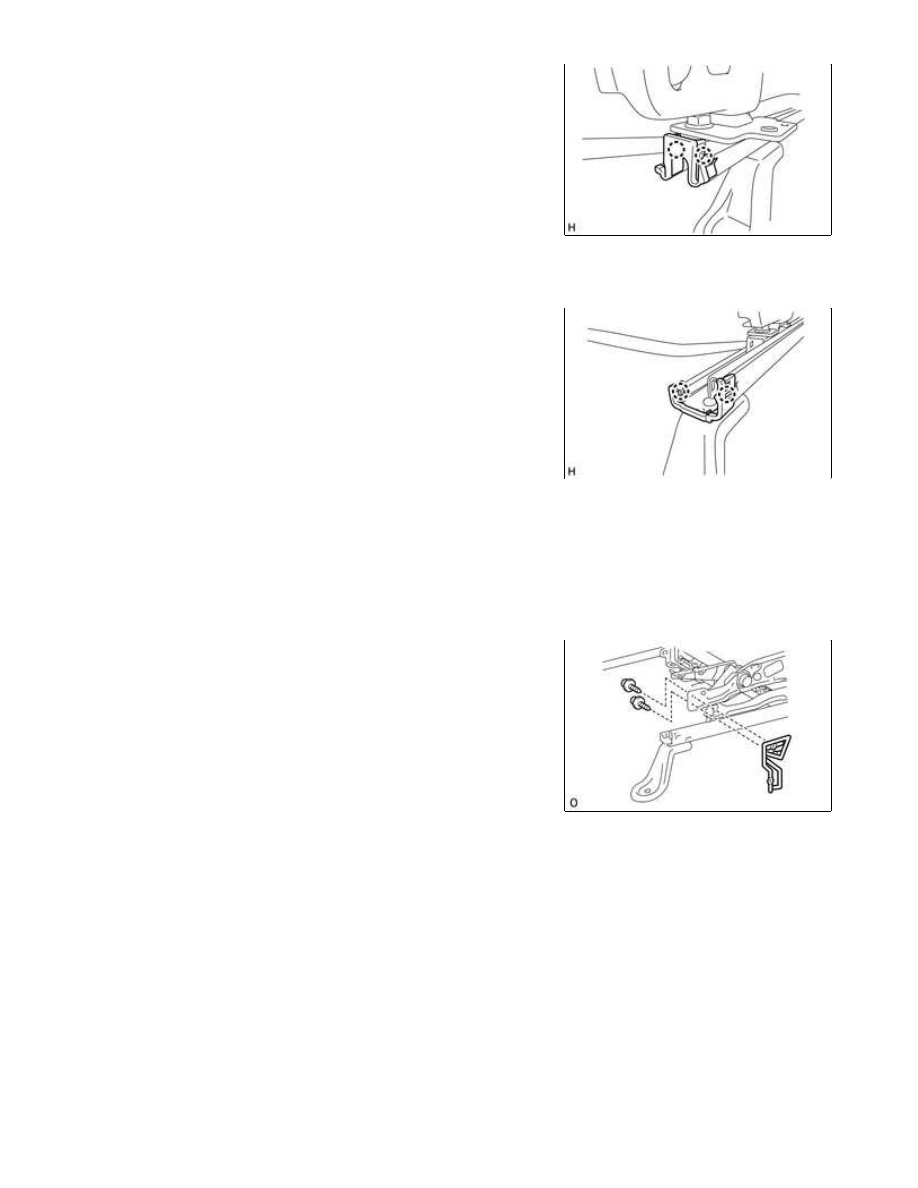

38. REMOVE UPPER SEAT TRACK COVER

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): DISASSEMBLY; 2...

(a) Detach the 2 claws to remove the upper seat track cover.

HINT:

Use the same procedure for all upper seat track covers.

39. REMOVE UPPER NO. 4 SEAT TRACK COVER

(a) Detach the 2 claws to remove the upper No. 4 seat track cover.

40. REMOVE UPPER NO. 3 SEAT TRACK COVER

HINT:

Use the same procedure described for the upper No. 4 seat track cover.

41. REMOVE FRONT SEAT CUSHION SHIELD WIRE LH

(a) Remove the 2 screws and front seat cushion shield wire LH.

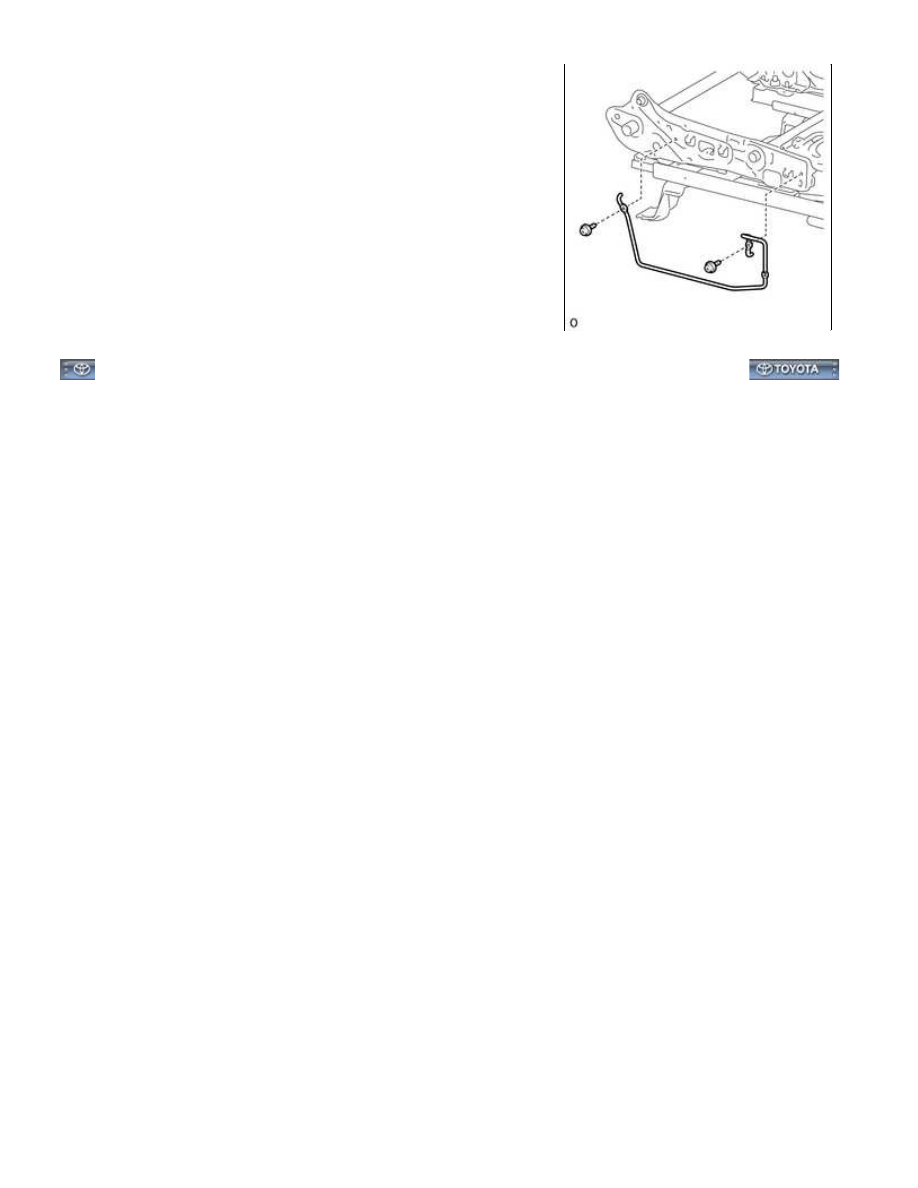

42. REMOVE FRONT SEAT CUSHION SHIELD WIRE RH (for Front Passenger Side)

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): DISASSEMBLY; 2...

(a) Remove the 2 screws and front seat cushion shield wire RH.
