(j) Detach the hook.

30. INSTALL SEPARATE TYPE FRONT SEATBACK ASSEMBLY

(a) When reusing a bolt:

Adhesive:

Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent.

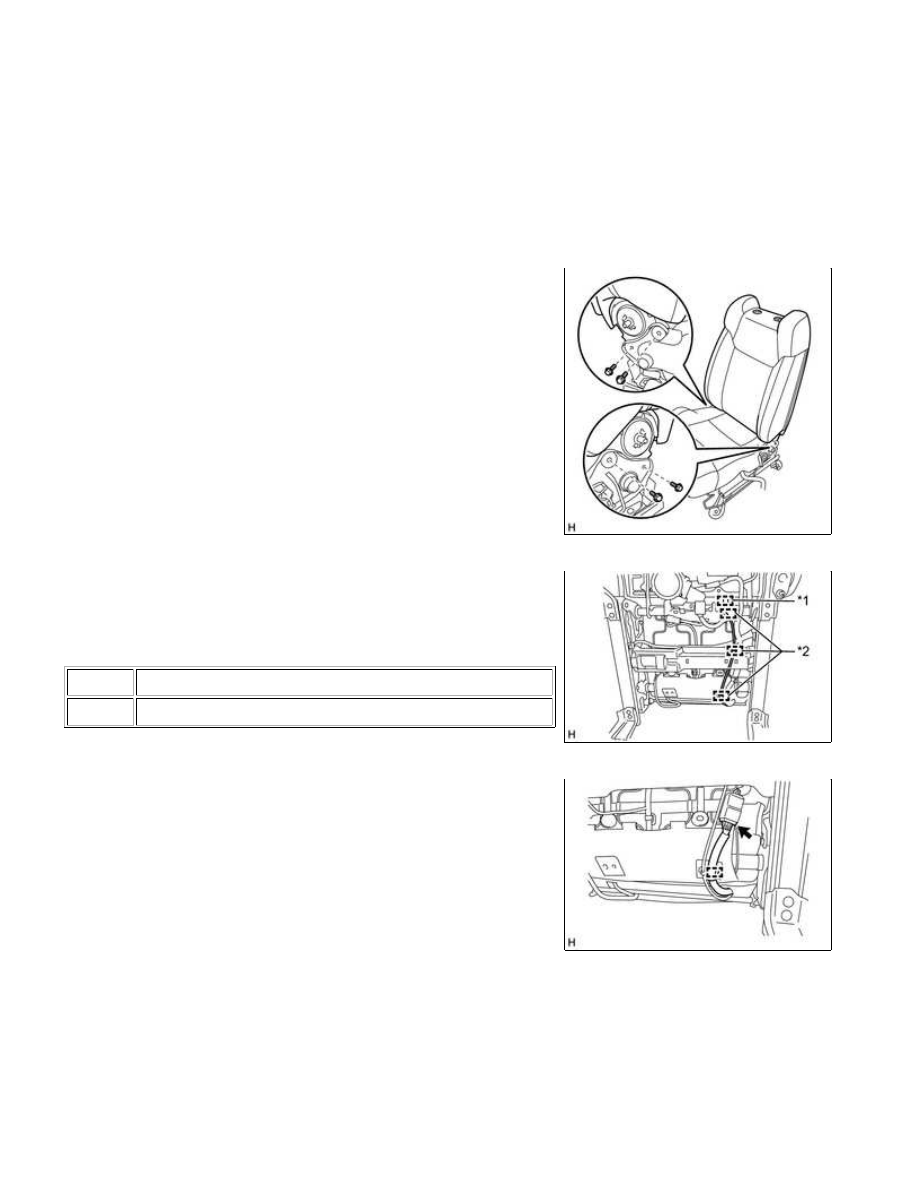

(b) Install the separate type front seatback assembly with the 4

bolts.

Torque:

45 N·m {459 kgf·cm, 33ft·lbf}

(c) Attach the connector clamp and 3 wire harness clamps to connect

*1

Connector Clamp

*2

Wire Harness Clamp

(e) Connect the connector.

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): REASSEMBLY; 20...

(f) w/ Seat Heater System:

(1) Attach the wire harness clamp to connect the wire harness of

the front seatback heater assembly LH.

(2) Connect the connector.

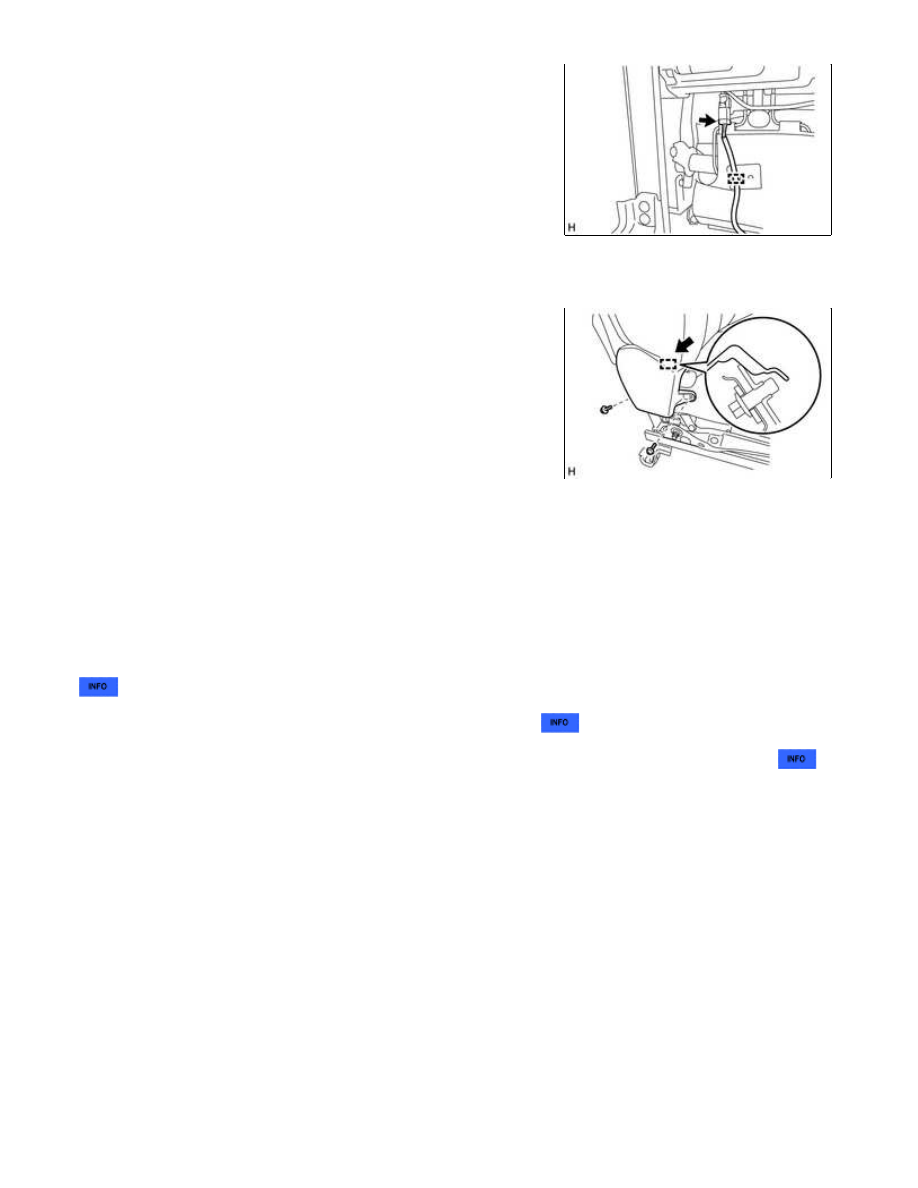

31. INSTALL FRONT INNER NO. 1 SEAT CUSHION SHIELD LH

(a) Attach the guide in the direction indicated by the arrow shown in

the illustration to install the front inner No. 1 seat cushion shield

LH.

(b) Install the 2 screws.

Torque:

3.0 N·m {31 kgf·cm, 27in·lbf}

32. INSTALL FRONT NO. 2 SEAT WIRE LH (w/ Leg Support Adjustment Switch)

(a) Attach the 2 clamps to install the front No. 2 seat wire LH.

33. INSTALL SEAT VARIABLE CUSHION SWITCH (w/ Leg Support Adjustment Switch)

34. INSTALL FRONT POWER SEAT LUMBAR SWITCH LH

35. INSTALL FRONT POWER SEAT SWITCH LH (w/o Seat Position Memory System)

36. INSTALL POSITION CONTROL ECU AND SWITCH ASSEMBLY (w/ Seat Position Memory

System)

(a) Install the position control ECU and switch with the 3 screws.

37. INSTALL RECLINING POWER SEAT SWITCH KNOB

(a) Attach the 2 claws to install the reclining power seat switch knob.

38. INSTALL SLIDE AND VERTICAL POWER SEAT SWITCH KNOB

(a) Attach the 2 claws to install the slide and vertical power seat switch knob.

39. INSTALL FRONT SEAT CUSHION SHIELD LH

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): REASSEMBLY; 20...

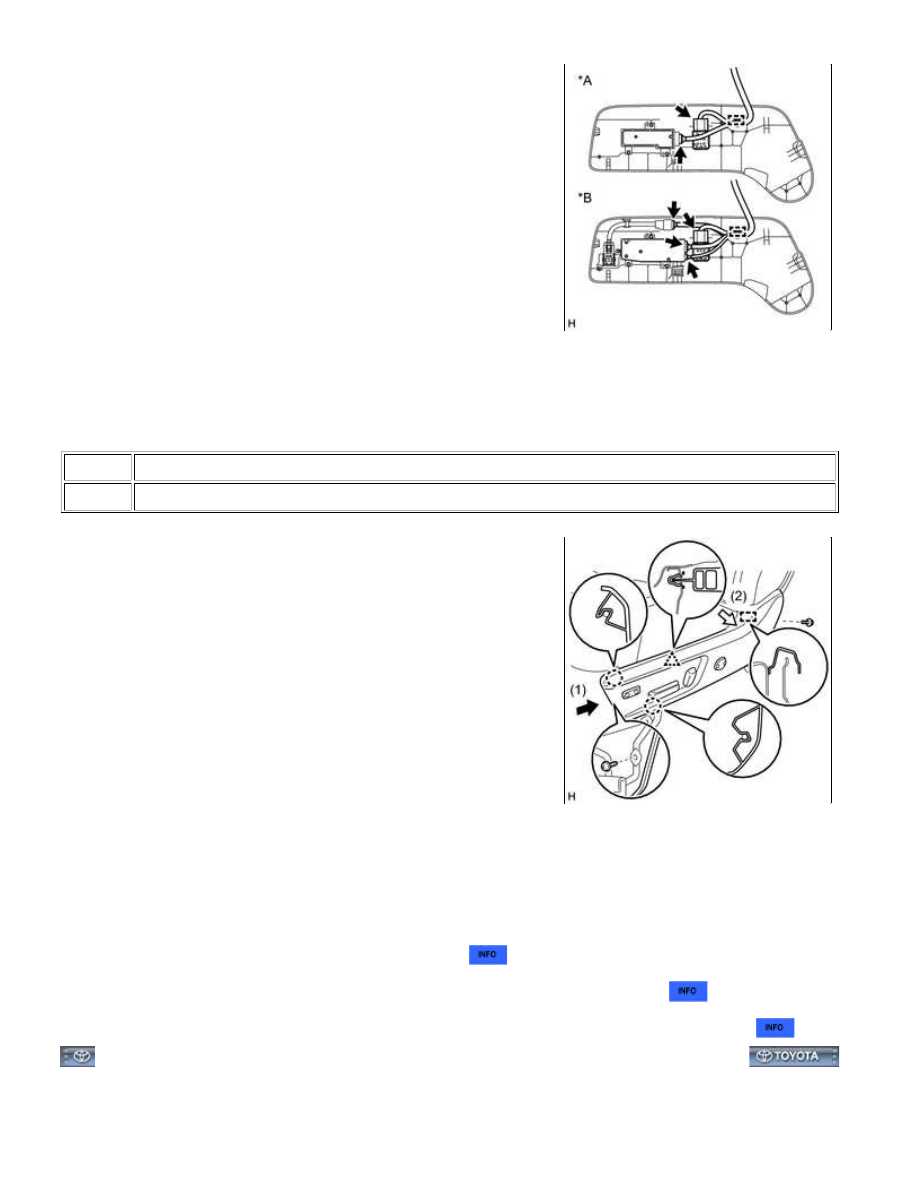

(a) w/o Leg Support Adjustment Switch:

(1) Connect the 2 connectors and attach the clamp to install the

front seat cushion shield LH.

(b) w/ Leg Support Adjustment Switch:

(1) Connect the 4 connectors and attach the clamp to install the front seat cushion shield LH.

Text in Illustration

*A

w/o Leg Support Adjustment Switch

*B

w/ Leg Support Adjustment Switch

(c) Attach the 2 claws, clip and guide as indicated by the arrows in

the order shown in the illustration.

(d) Install the 2 screws.

Torque:

3.0 N·m {31 kgf·cm, 27in·lbf}

(e) Connect the 2 rubber bands.

40. INSTALL SEAT POSITION AIRBAG SENSOR

41. INSTALL FRONT SEAT INNER BELT ASSEMBLY LH (for Driver Side)

42. INSTALL FRONT SEAT INNER BELT ASSEMBLY RH (for Front Passenger Side)

SEAT: FRONT SEAT ASSEMBLY (for Power Seat): REASSEMBLY; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XDX00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEAT ASSEMBLY (for Power Seat): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL FRONT SEAT ASSEMBLY LH

(a) Place the front seat assembly LH in the cabin.

NOTICE:

Be careful not to damage the vehicle body.

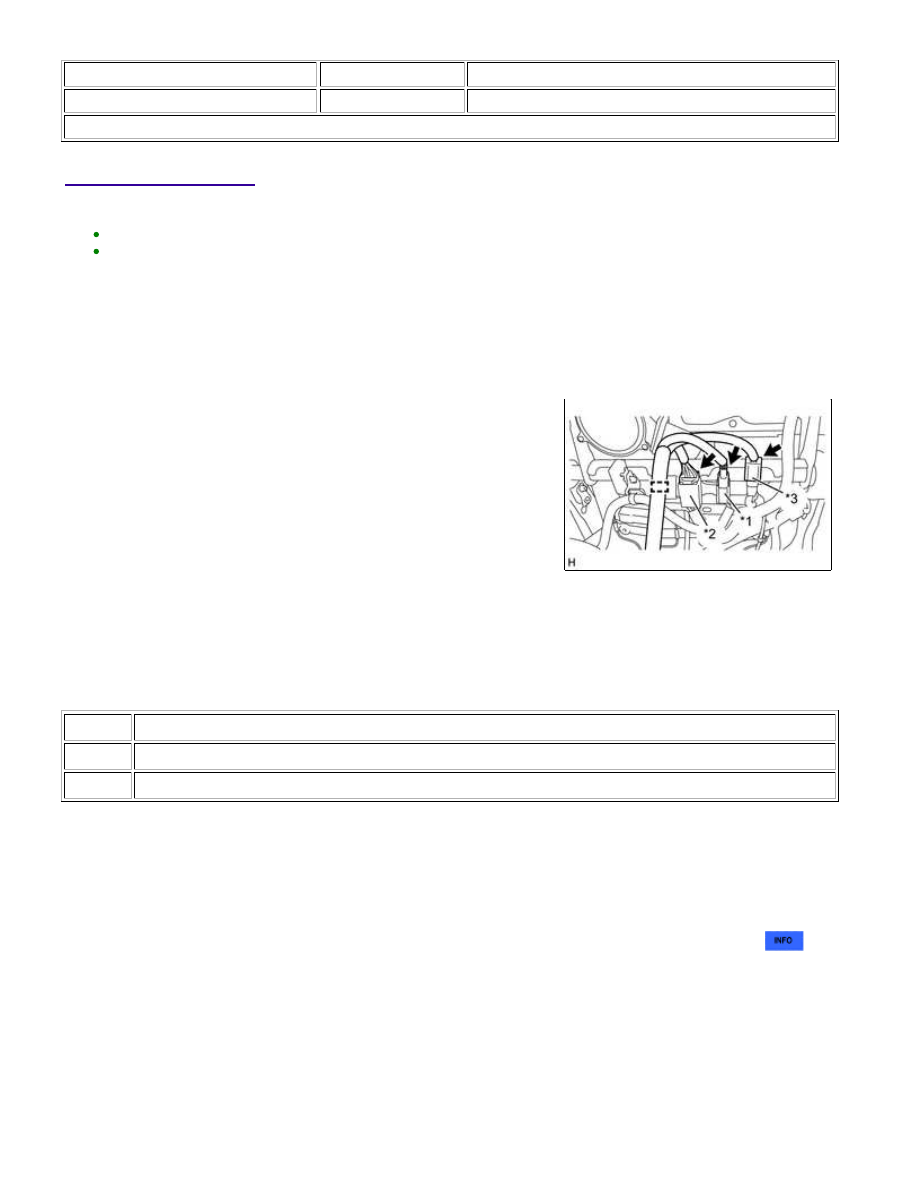

Text in Illustration

*1

Front Seat Inner Belt Assembly LH

*2

Front Seat Wire LH

*3

Front Seat Airbag Assembly LH

(g) Connect the cable to the negative (-) battery terminal.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

(h) w/ Leg Support Adjustment Switch:

Operate the seat variable cushion switch to move the seat to the rearmost position.

(i) w/ Vertical Adjuster:

Operate the front power seat switch LH (vertical switch) to move the seat to the lowermost position.

(j) Operate the front power seat switch LH (slide switch) to move the seat to the rearmost position.
