Title: SEAT: CLIMATE CONTROL SEAT SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -        ]

SYSTEM DIAGRAM

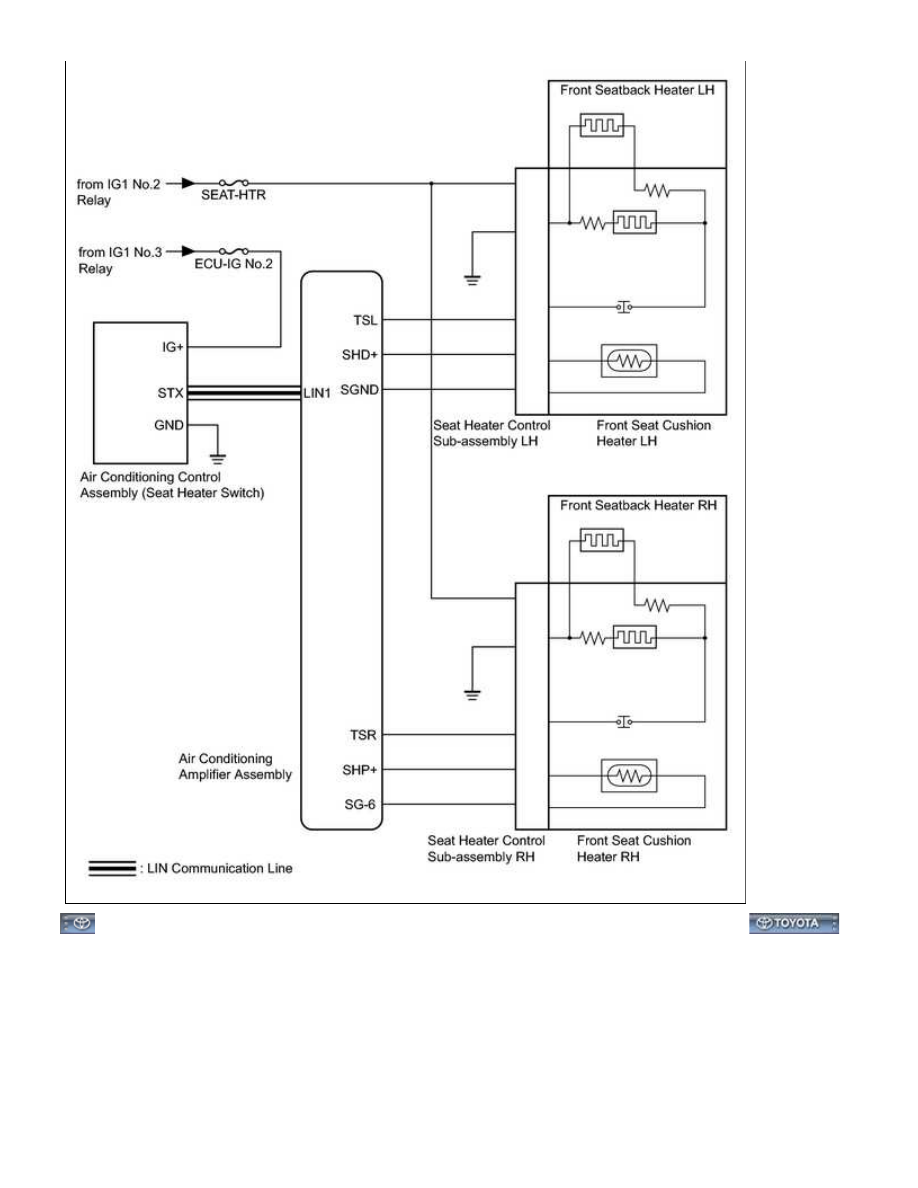

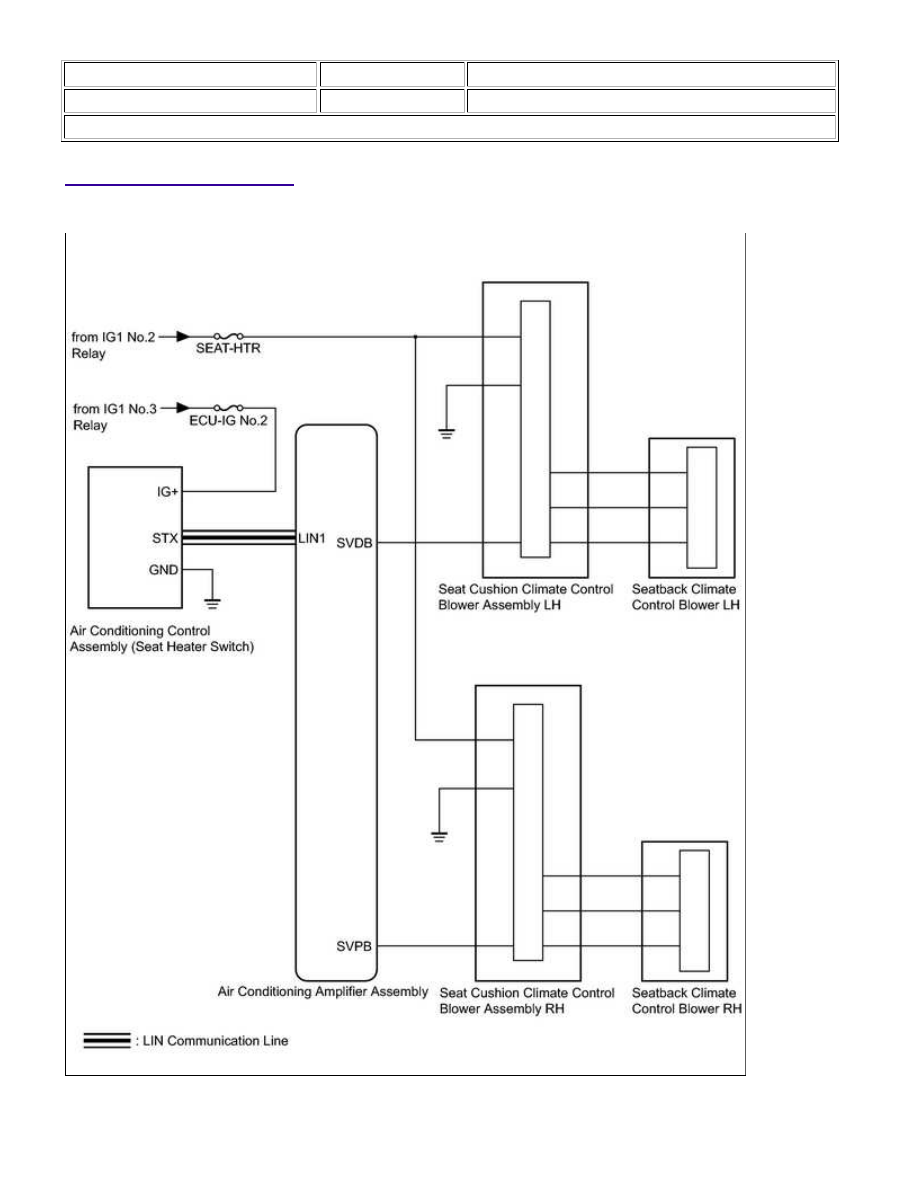

1. CLIMATE CONTROL FUNCTION

2. SEAT HEATER FUNCTION

SEAT: CLIMATE CONTROL SEAT SYSTEM: SYSTEM DIAGRAM; 20...

SEAT: CLIMATE CONTROL SEAT SYSTEM: SYSTEM DIAGRAM; 20...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000URE03LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: CLIMATE CONTROL SEAT SYSTEM: SYSTEM DESCRIPTION; 2015 MY Tundra [08/2014 -        ]

SYSTEM DESCRIPTION

1. GENERAL

(a) The heater and blower both have 3 levels controlled by operating the seat heater switch, which is located in

the air conditioning control assembly.

respective seats.

SEAT: CLIMATE CONTROL SEAT SYSTEM: SYSTEM DESCRIPTION...

NEXT

NEXT

A

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000001YWH01NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: CLIMATE CONTROL SEAT SYSTEM: HOW TO PROCEED WITH TROUBLESHOOTING; 2015 MY Tundra

[08/2014 -        ]

HOW TO PROCEED WITH TROUBLESHOOTING

HINT:

Use the following procedures to troubleshoot the climate control seat system.

1.

VEHICLE BROUGHT TO WORKSHOP

2.

INSPECT BATTERY VOLTAGE

Standard voltage:

11 to 14 V

If the voltage is below 11 V, recharge or replace the battery before proceeding.

3.

PROBLEM SYMPTOMS TABLE

(a) Refer to Problem Symptoms Table



.

Result

RESULT

PROCEED TO

Fault is not listed in Problem Symptoms Table

A

Fault is listed in Problem Symptoms Table

B

B

Go to step 5

SEAT: CLIMATE CONTROL SEAT SYSTEM: HOW TO PROCEED WI...
