(d) Detach the 3 clips and disconnect the air conditioning control

assembly (climate control seat switch) from the center lower

instrument panel finish panel.

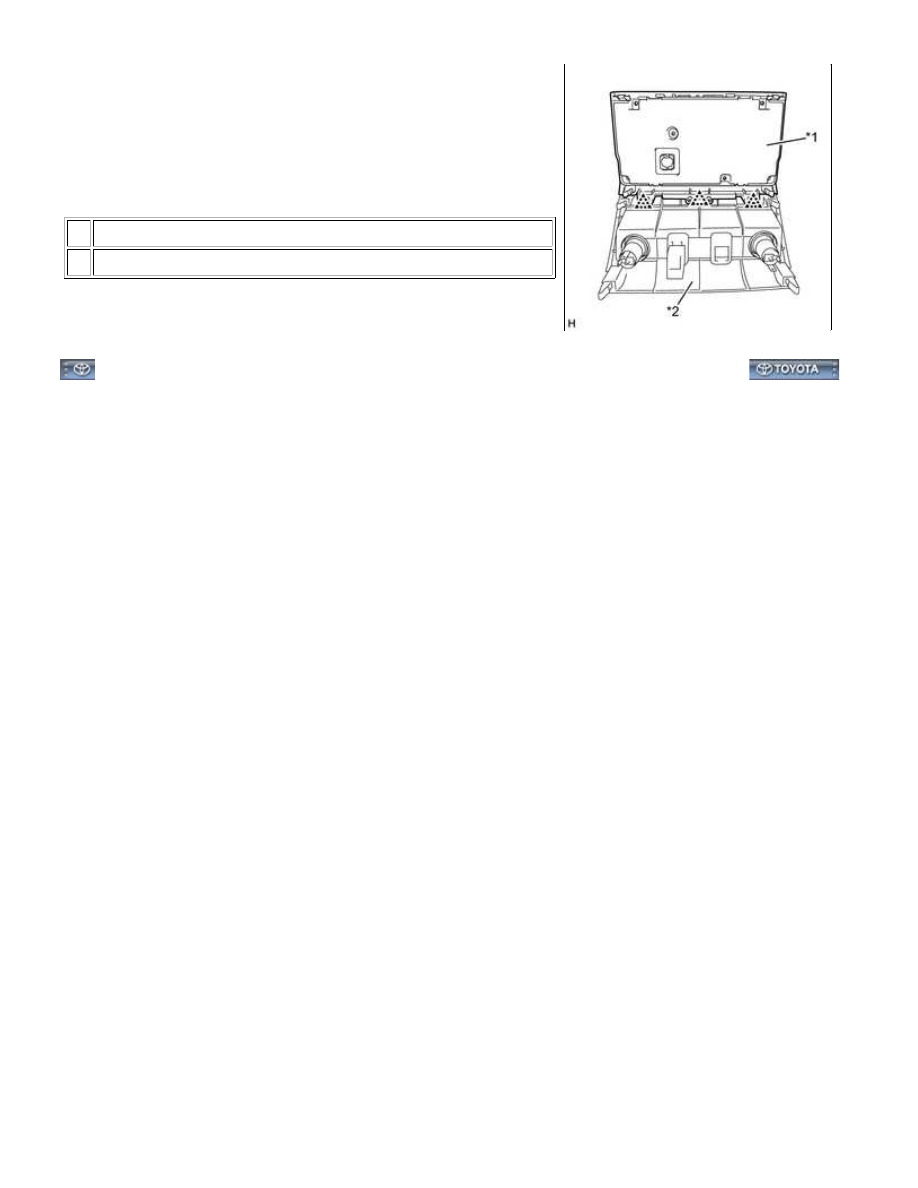

Text in Illustration

*1 Air Conditioning Control Assembly (Climate Control Seat Switch)

*2 Center Lower Instrument Panel Finish Panel

SEAT: CLIMATE CONTROL SEAT SWITCH: REMOVAL; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VYF035X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: CLIMATE CONTROL SEAT SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL AIR CONDITIONING CONTROL ASSEMBLY (CLIMATE CONTROL SEAT SWITCH)

(a) Attach the 3 clips to connect the air conditioning control assembly (climate control seat switch) to the center

lower instrument panel finish panel.

(b) Connect each connector.

(c) Attach the 8 clips, 2 claws and guide to install the air conditioning control assembly (climate control seat

switch) together with the center lower instrument panel finish panel.

2. INSTALL FRONT CONSOLE BOX

3. REMOVE REAR CONSOLE BOX ASSEMBLY

4. REMOVE CONSOLE BOX CARPET

5. REMOVE REAR CONSOLE END PANEL SUB-ASSEMBLY

6. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY

7. REMOVE UPPER REAR CONSOLE PANEL SUB-ASSEMBLY

8. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY

SEAT: CLIMATE CONTROL SEAT SWITCH: INSTALLATION; 2015 ...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM000000URB034X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: CLIMATE CONTROL SEAT SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014 -        ]

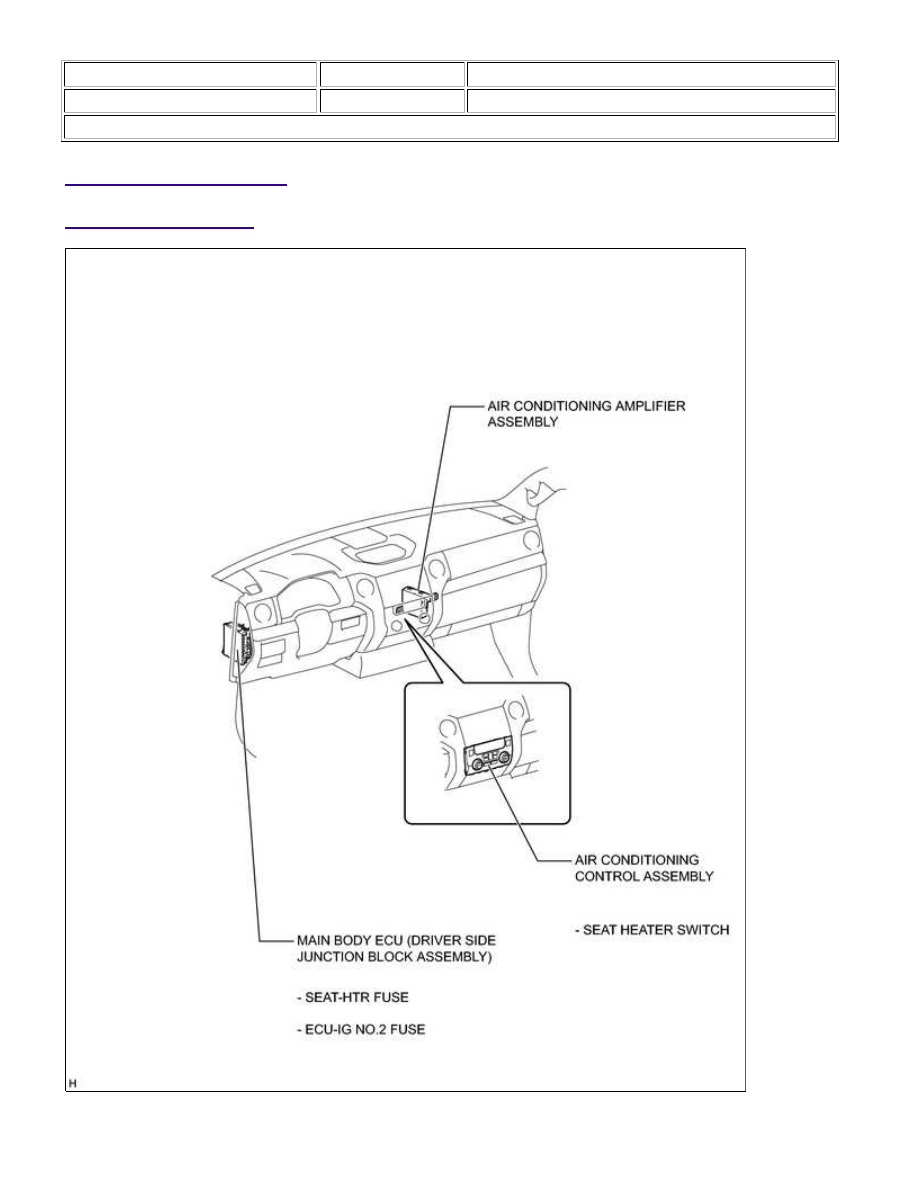

PARTS LOCATION

ILLUSTRATION

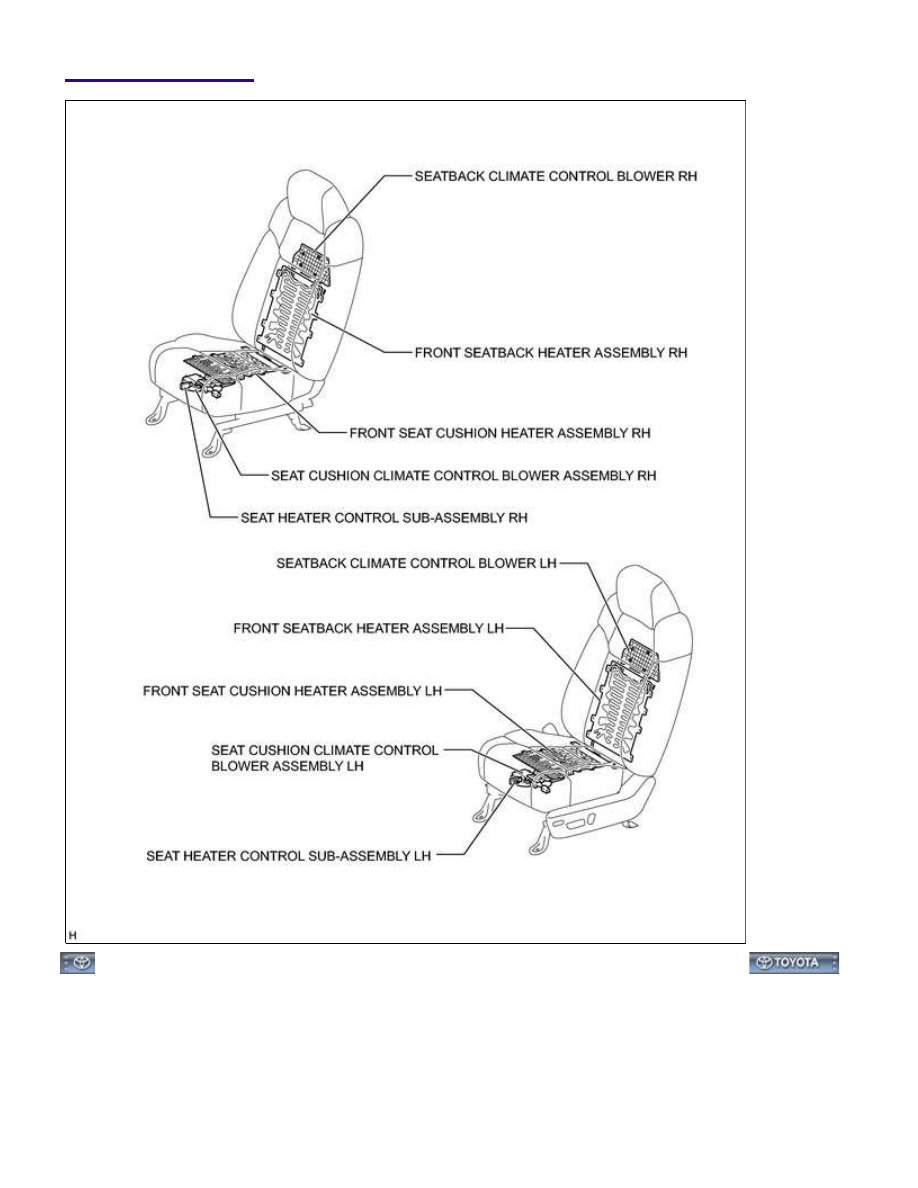

SEAT: CLIMATE CONTROL SEAT SYSTEM: PARTS LOCATION; 201...

ILLUSTRATION

SEAT: CLIMATE CONTROL SEAT SYSTEM: PARTS LOCATION; 201...
