Toyota Tundra (2015 year). Manual - part 2443

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000339Q01FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: OTHER SYSTEM: POWER OUTLET SOCKET (for CrewMax Floor Shift Type): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

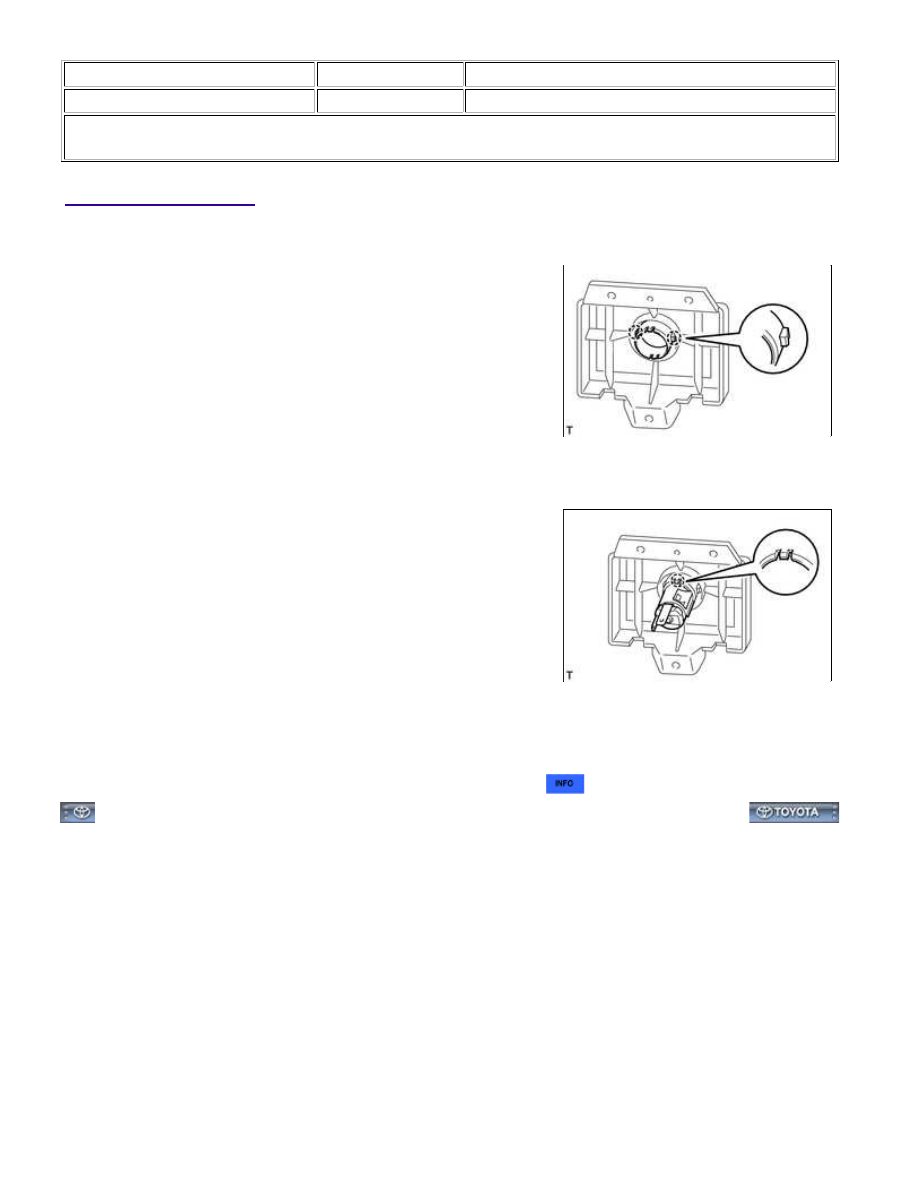

INSTALLATION

1. INSTALL REAR POWER OUTLET SOCKET COVER

(a) Attach the 2 claws to install the rear power outlet socket cover.

2. INSTALL REAR POWER OUTLET SOCKET

(a) Attach the claw to install the rear power outlet socket.

3. INSTALL CONSOLE BOX BEZEL

(a) Install the console box bezel with the 3 screws.

4. INSTALL REAR CONSOLE END PANEL SUB-ASSEMBLY

OTHER SYSTEM: POWER OUTLET SOCKET (for CrewMax Floor Shi...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000005LDH001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: CLIMATE CONTROL SEAT SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

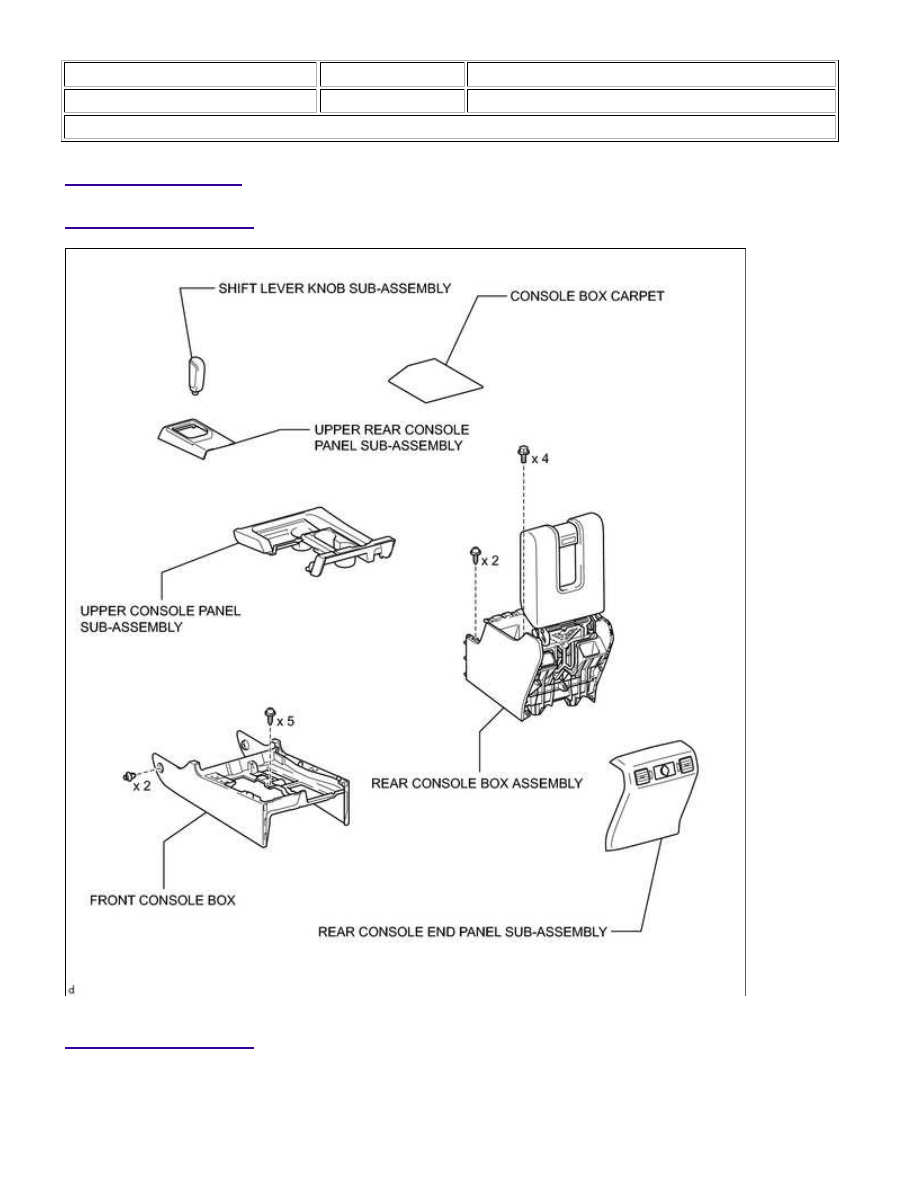

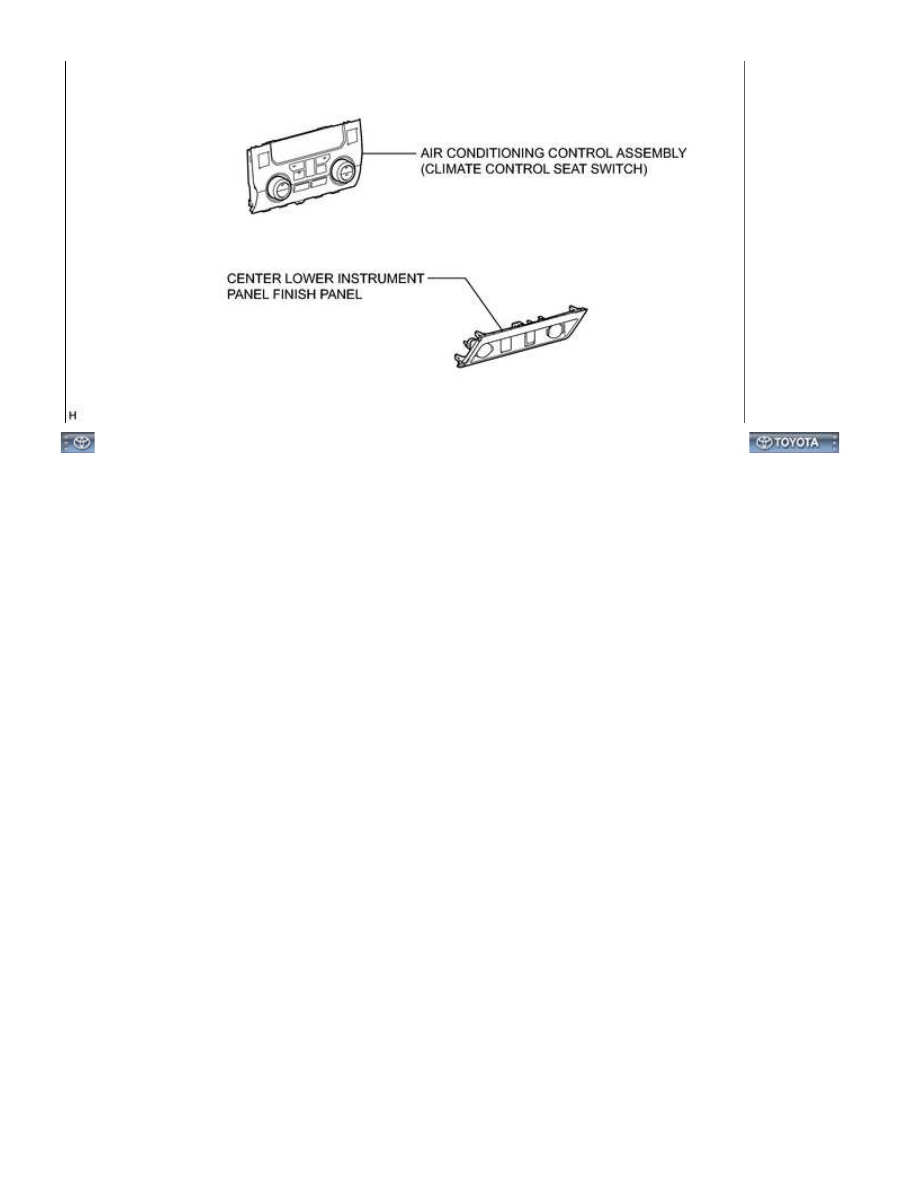

COMPONENTS

ILLUSTRATION

ILLUSTRATION

SEAT: CLIMATE CONTROL SEAT SWITCH: COMPONENTS; 2015 ...

SEAT: CLIMATE CONTROL SEAT SWITCH: COMPONENTS; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VYH035X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: CLIMATE CONTROL SEAT SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

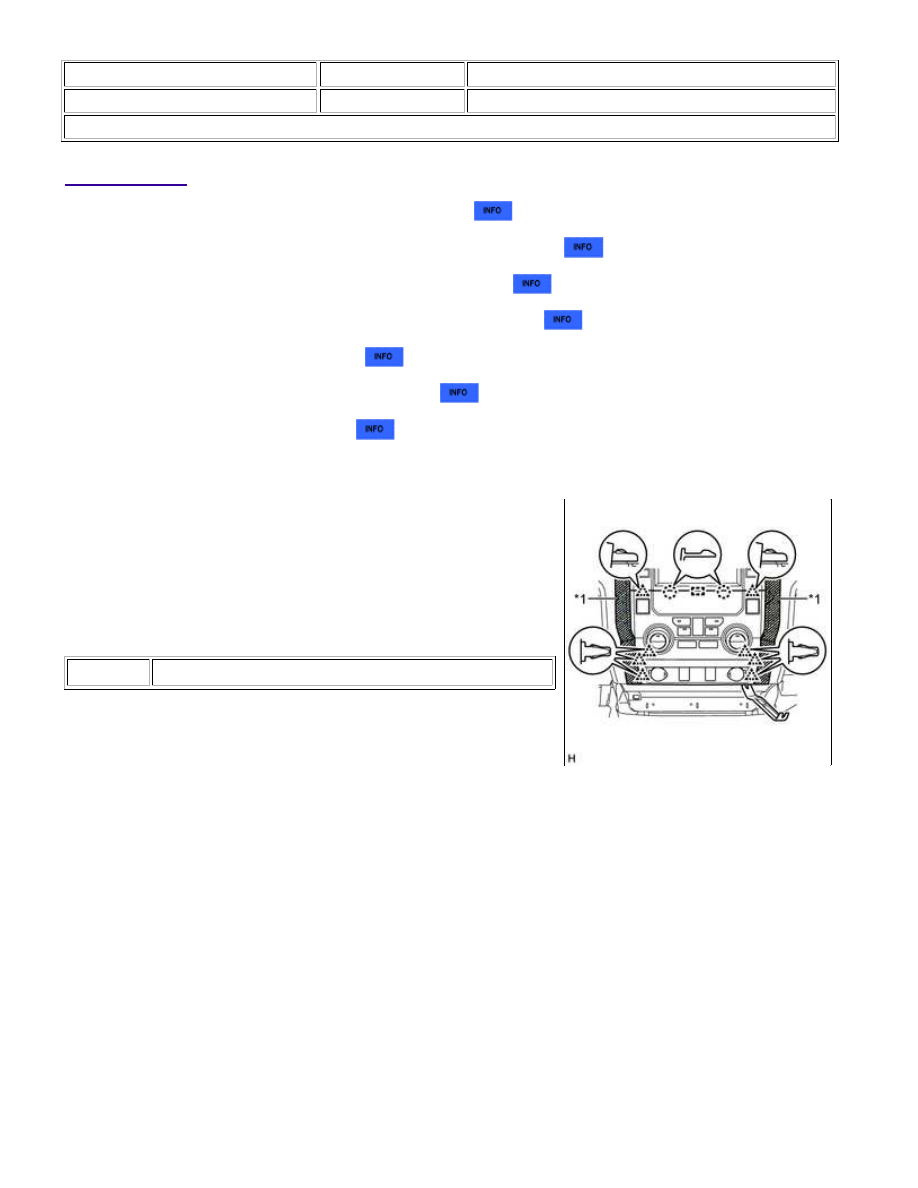

REMOVAL

1. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY

2. REMOVE UPPER REAR CONSOLE PANEL SUB-ASSEMBLY

3. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY

4. REMOVE REAR CONSOLE END PANEL SUB-ASSEMBLY

5. REMOVE CONSOLE BOX CARPET

6. REMOVE REAR CONSOLE BOX ASSEMBLY

7. REMOVE FRONT CONSOLE BOX

8. REMOVE AIR CONDITIONING CONTROL ASSEMBLY (CLIMATE CONTROL SEAT SWITCH)

(a) Put protective tape around the air conditioning control assembly

(climate control seat switch).

Text in Illustration

*1

Protective Tape

(b) Using moulding remover B, detach the 8 clips, 2 claws and guide.

(c) Disconnect each connector to remove the air conditioning control assembly (climate control seat switch)

together with the center lower instrument panel finish panel.

SEAT: CLIMATE CONTROL SEAT SWITCH: REMOVAL; 2015 MY Tu...
