(10) Using an oscilloscope, check the waveform 10.

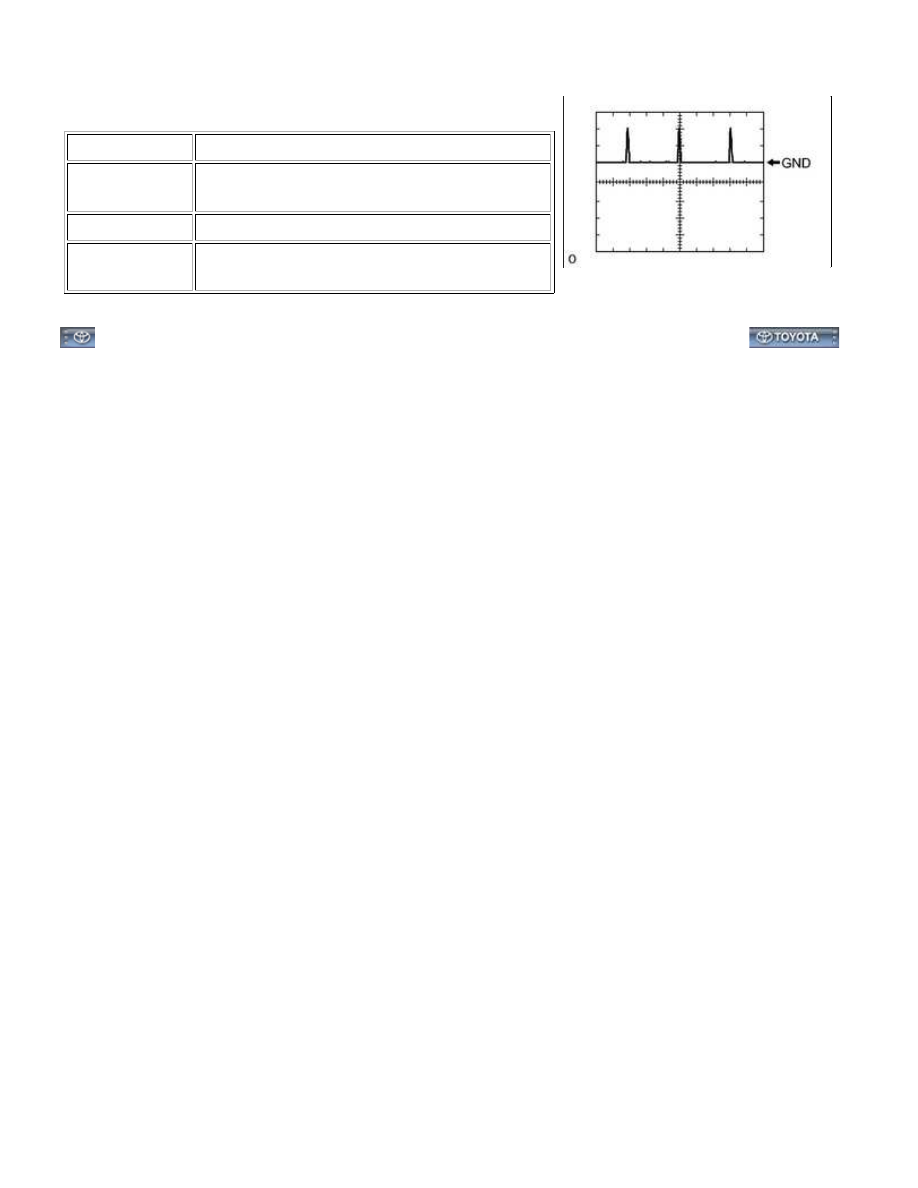

Waveform 10 (Reference)

ITEM

CONTENT

Terminal No.

(Symbols)

DD-53 (L2) - Body ground

J4-10 (UL3) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Ignition switch OFF, all doors closed and front door

lock key cylinder LH neutral position

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: TERMINA...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002UCH00RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: DATA LIST / ACTIVE TEST; 2015 MY Tundra

[08/2014 -        ]

DATA LIST / ACTIVE TEST

1. READ DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Main Body / Data List.

(e) According to the display on the Techstream, read the "Data List".

Main Body:

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

D Door

Courtesy SW

Front door courtesy light switch LH signal /

ON or OFF

ON: Front door courtesy light

switch LH ON

OFF: Front door courtesy light

switch LH OFF

-

P Door

Courtesy SW

Front door courtesy light switch RH signal /

ON or OFF

ON: Front door courtesy light

switch RH ON

OFF: Front door courtesy light

switch RH OFF

-

RL Door

Courtesy SW

Rear door courtesy light switch LH signal /

ON or OFF

ON: Rear door courtesy light

switch LH ON

OFF: Rear door courtesy light

switch LH OFF

-

RR Door

Courtesy SW

Rear door courtesy light switch RH signal /

ON or OFF

ON: Rear door courtesy light

switch RH ON

OFF: Rear door courtesy light

switch RH OFF

-

D-Door Lock

Pos SW

Driver side door unlock detection switch

signal / ON or OFF

ON: Driver side door is

unlocked

OFF: Driver side door is locked

-

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: DATA LIST...

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

P-Door Lock

Pos SW

Front passenger side door unlock detection

switch signal / ON or OFF

ON: Front passenger side door

is unlocked

OFF: Front passenger side door

is locked

-

RL-Door Lock

Pos SW

Rear door unlock detection switch LH signal /

ON or OFF

ON: Rear left door is unlocked

OFF: Rear left door is locked

-

RR-Door Lock

Pos SW

Rear door unlock detection switch RH signal /

ON or OFF

ON: Rear right door is unlocked

OFF: Rear right door is locked

-

Door Lock

SW-Lock

Door control switch lock signal / ON or OFF

ON: Door control switch is

pushed to lock position

OFF: Door control switch is not

pushed

-

Door Lock

SW-Unlock

Door control switch lock signal / ON or OFF

ON: Door control switch is

pushed to unlock position

OFF: Door control switch is not

pushed

-

Door Key

SW-Lock

Driver door lock/unlock switch lock signal

(key-linked lock switch) / ON or OFF

ON: Driver side door key

cylinder is turned to lock

position

OFF: Driver side door key

cylinder is not turned

-

Door Key

SW-Unlock

Driver door lock/unlock switch unlock signal

(key-linked unlock switch) / ON or OFF

ON: Driver side door key

cylinder is turned to unlock

position

OFF: Driver side door key

cylinder is not turned

-

D Door Key

SW-UL

Driver door lock/unlock switch unlock signal

(2 step key-linked unlock switch) / ON or OFF

ON: Driver side door key

cylinder is turned to unlock

position

OFF: Driver side door key

cylinder is not turned

-

2. PERFORM ACTIVE TEST

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs and actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Body Electrical / Main Body / Active Test.

(e) According to the display on the Techstream, perform the "Active Test".

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: DATA LIST...

Main Body:

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Door Lock

Operate door lock motor

LOCK/UNLOCK

-

D-Door Unlock

Operate driver door lock motor

ON/OFF

-

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: DATA LIST...
