(a) Measure the voltage and resistance according to the value(s) in the table below.

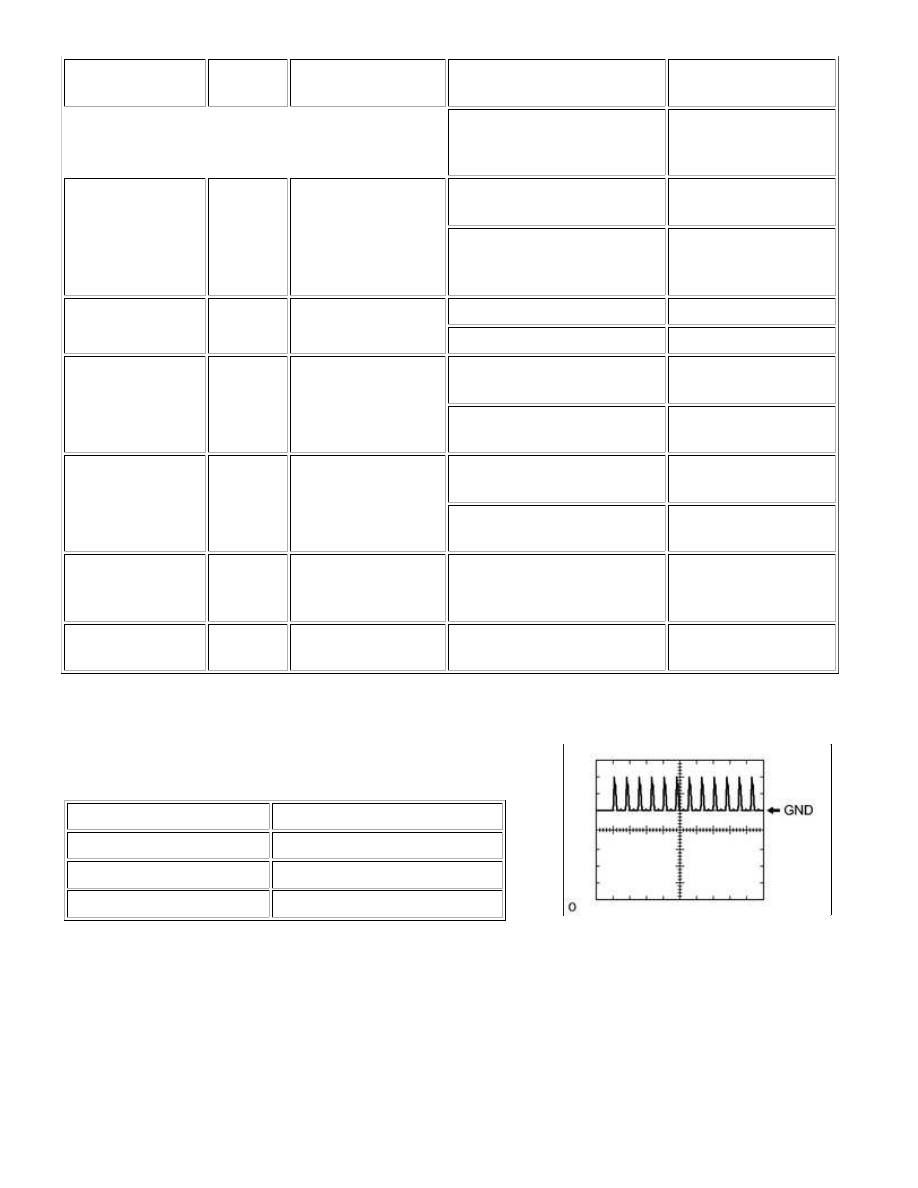

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED CONDITION

J4-9 (LSWD) - Body

ground

P - Body

ground

Front door unlock

detection switch LH

input

Front door LH UNLOCK

Below 1 V

Front door LH LOCK

11 to 14 V (or pulse

generation [see

waveform 1 or 2])

J3-27 (LSWP) -

Body ground

V - Body

ground

Front door unlock

detection switch RH

input

Front door RH UNLOCK

Below 1 V

Front door RH LOCK

11 to 14 V (or pulse

generation [see

waveform 3 or 4])

DC-1 (LSWL) -

Body ground

GR - Body

ground

Rear door unlock

detection switch LH

input

Rear door LH UNLOCK

Below 1 V

Rear door LH LOCK

11 to 14 V (or pulse

generation [see

waveform 5 or 6])

J3-5 (LSWR) - Body

ground

Y - Body

ground

Rear door unlock

detection switch RH

input

Rear door RH UNLOCK

Below 1 V

Rear door RH LOCK

11 to 14 V (or pulse

generation [see

waveform 7 or 8])

DD-3 (ACT+) -

Body ground

W - Body

ground

Door lock motor

LOCK drive output

Door control switch or front

door key cylinder LH OFF

Below 1 V

Door control switch or front

door key cylinder LH LOCK

11 to 14 V

J4-5 (ACTD) - Body

ground

P - Body

ground

Door lock motor

UNLOCK drive output

Door control switch or front

door key cylinder LH UNLOCK

11 to 14 V

Door control switch or front

door key cylinder LH OFF

Below 1 V

DD-2 (ACT-) - Body

ground

GR - Body

ground

Door lock motor

UNLOCK drive output

Door control switch or front

door key cylinder LH UNLOCK

11 to 14 V

Door control switch or front

door key cylinder LH OFF

Below 1 V

DC-24 (ACT+) -

Body ground

W - Body

ground

Door lock motor

LOCK drive output

Door control switch or front

door key cylinder LH OFF

Below 1 V

Door control switch or front

door key cylinder LH LOCK

11 to 14 V

DC-23 (ACT-) -

Body ground

L - Body

ground

Door lock motor

UNLOCK drive output

Door control switch or front

door key cylinder LH UNLOCK

11 to 14 V

Door control switch or front

door key cylinder LH OFF

Below 1 V

DD-53 (L2) - Body

ground

V - Body

ground

Front door key switch

LH LOCK input

Front door key cylinder LH

LOCK

Below 1 V

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: TERMINA...

TERMINAL NO.

(SYMBOLS)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED CONDITION

Ignition switch OFF, all doors

closed and front door key

cylinder LH neutral position

11 to 14 V (or pulse

generation [see

waveform 9 or 10])

J4-10 (UL3) - Body

ground

B - Body

ground

Front door key switch

LH UNLOCK input

Front door key cylinder LH

UNLOCK

Below 1 V

Ignition switch OFF, all doors

closed and front door key

cylinder LH neutral position

11 to 14 V (or pulse

generation [see

waveform 9 or 10])

DD-49 (L1) - Body

ground

B - Body

ground

Door control switch

LOCK input

Door control switch OFF

10 kΩ or higher

Door control switch LOCK

Below 1 Ω

DD-52 (UL1) - Body

ground

R - Body

ground

Front door control

switch LH UNLOCK

input

Front door control switch LH

OFF

10 kΩ or higher

Front door control switch LH

UNLOCK

Below 1 Ω

DD-40 (UL1) - Body

ground

W - Body

ground

Front door control

switch RH UNLOCK

input

Front door control switch RH

OFF

10 kΩ or higher

Front door control switch RH

UNLOCK

Below 1 Ω

DD-21

(GND1,GND2) -

Body ground

B - Body

ground

Power ground

Always

Below 1 Ω

DB-13 (BECU) -

Body ground

GR - Body

ground

+B power source

(signal system)

Always

11 to 14 V

If the result is not as specified, the ECU may have a malfunction.

(1) Using an oscilloscope, check the waveform 1.

Waveform 1 (Reference)

ITEM

CONTENT

Terminal No. (Symbols)

J4-9 (LSWD) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Front door LH LOCK

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: TERMINA...

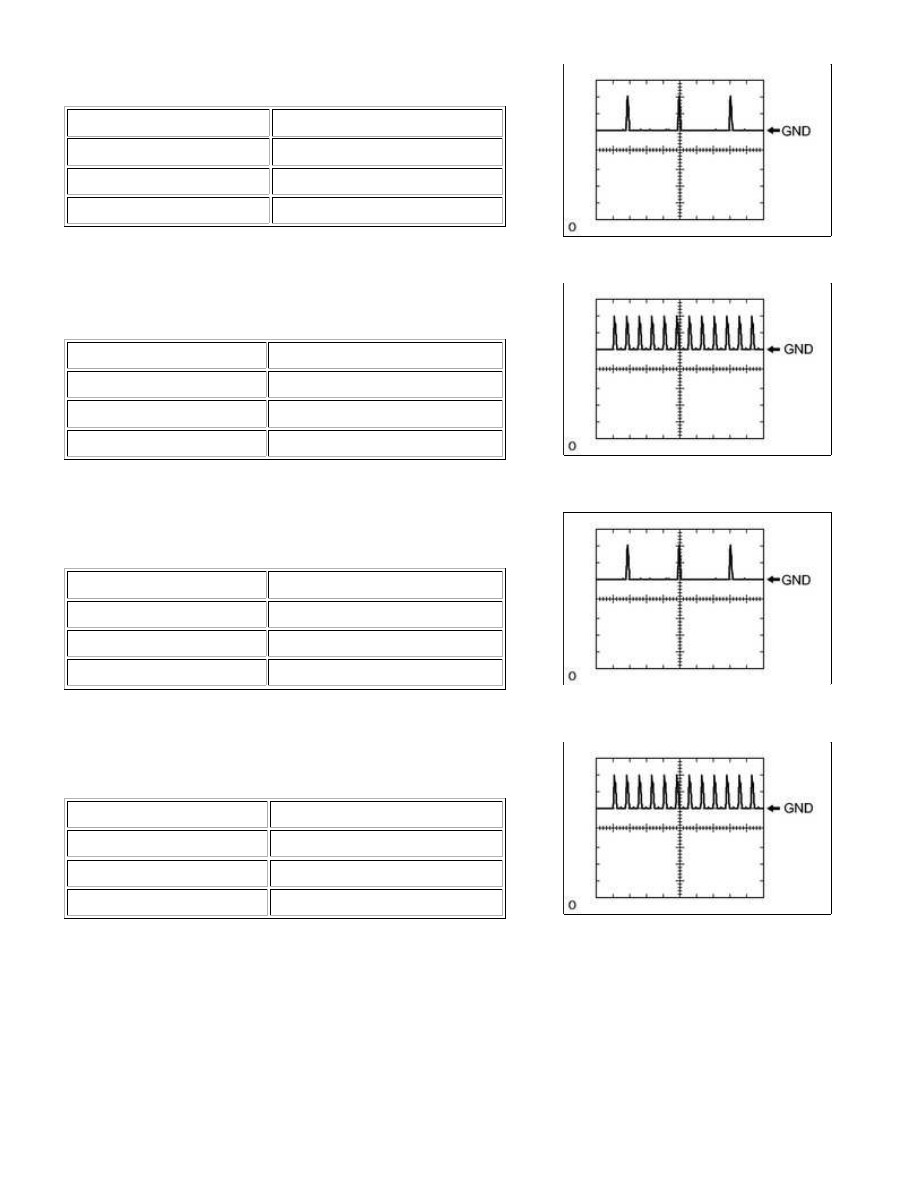

(2) Using an oscilloscope, check the waveform 2.

ITEM

CONTENT

Terminal No. (Symbols)

J4-9 (LSWD) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Front door LH LOCK

(3) Using an oscilloscope, check the waveform 3.

Waveform 3 (Reference)

ITEM

CONTENT

Terminal No. (Symbols)

J3-27 (LSWP) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Front door RH LOCK

(4) Using an oscilloscope, check the waveform 4.

Waveform 4 (Reference)

ITEM

CONTENT

Terminal No. (Symbols)

J3-27 (LSWP) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Front door RH LOCK

(5) Using an oscilloscope, check the waveform 5.

Waveform 5 (Reference)

ITEM

CONTENT

Terminal No. (Symbols)

DC-1 (LSWL) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Rear door LH LOCK

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: TERMINA...

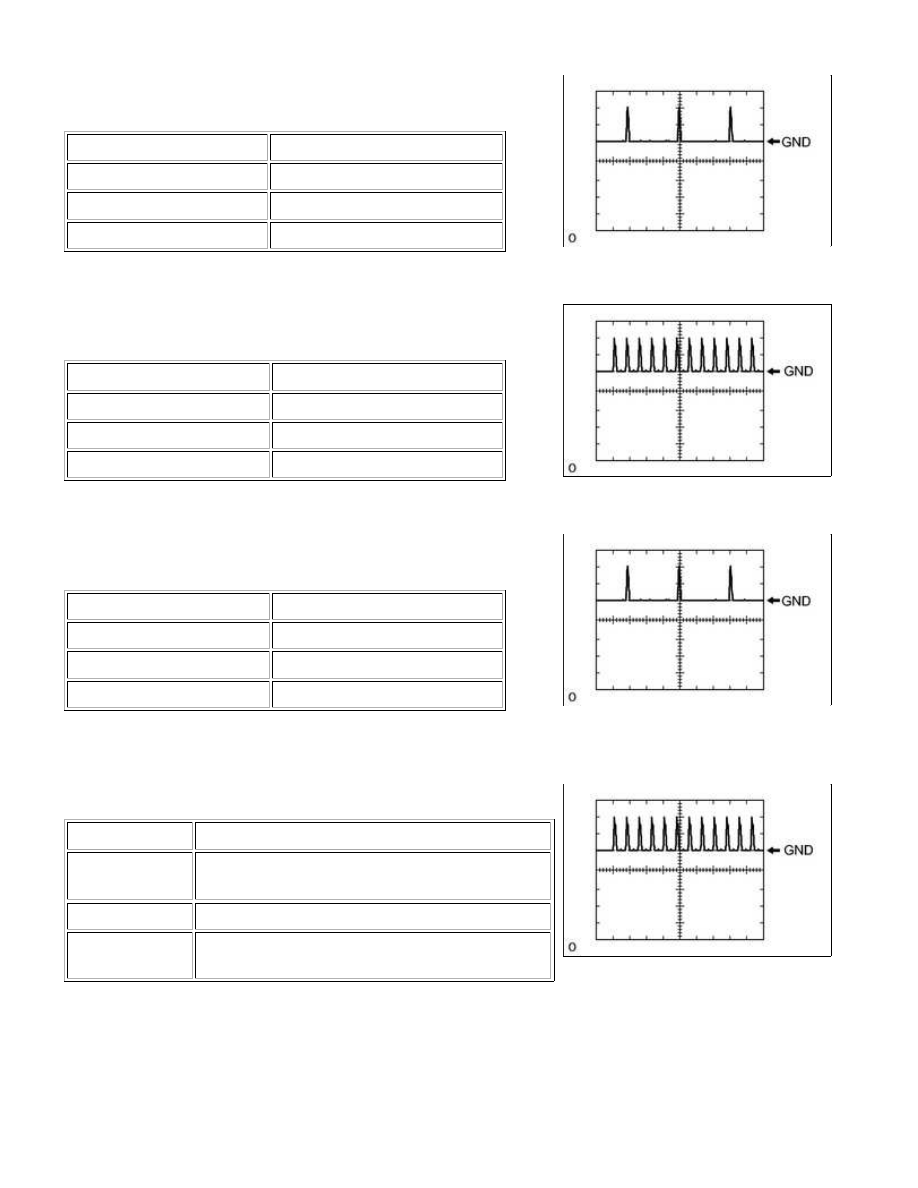

(6) Using an oscilloscope, check the waveform 6.

Waveform 6 (Reference)

ITEM

CONTENT

Terminal No. (Symbols)

DC-1 (LSWL) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Rear door LH LOCK

(7) Using an oscilloscope, check the waveform 7.

Waveform 7 (Reference)

ITEM

CONTENT

Terminal No. (Symbols)

J3-5 (LSWR) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Rear door RH LOCK

(8) Using an oscilloscope, check the waveform 8.

Waveform 8 (Reference)

ITEM

CONTENT

Terminal No. (Symbols)

J3-5 (LSWR) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Rear door RH LOCK

(9) Using an oscilloscope, check the waveform 9.

Waveform 9 (Reference)

ITEM

CONTENT

Terminal No.

(Symbols)

DD-53 (L2) - Body ground

J4-10 (UL3) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Ignition switch OFF, all doors closed and front door

lock key cylinder LH neutral position
