(b) Disconnect the A20 air conditioning pressure switch connector.

(c) Run the engine at approximately 2000 rpm.

(d) Set the blower speed control switch to the HI position.

(e) Set the temperature control level to the MAX. COOL position.

(f) Turn the A/C switch ON.

(g) Check the switch operation.

(1) Connect the positive (+) lead from an ohmmeter to terminal 1 (+S) and the negative (-) lead to

terminal 2 (-S).

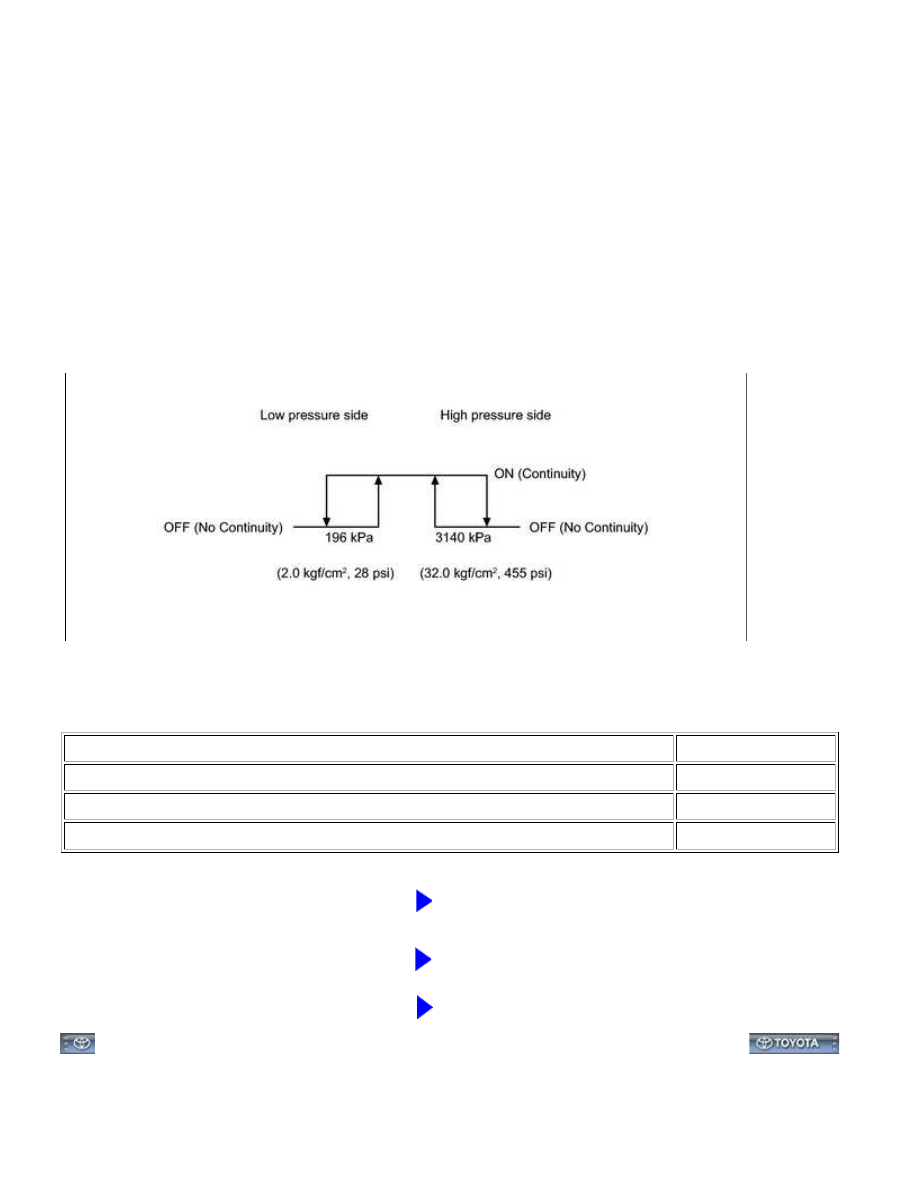

(2) Measure the resistance between the terminals when refrigerant pressure is changed as shown

in the illustration.

OK:

Resistance varies as shown in the illustration.

Result

RESULT

PROCEED TO

NG

A

OK (Checking from the PROBLEM SYMPTOMS TABLE)

B

OK (Checking from the DTC)

C

B

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN

PROBLEM SYMPTOMS TABLE

C

REPLACE AIR CONDITIONING AMPLIFIER

A

REPLACE AIR CONDITIONING PRESSURE SWITCH

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002VXG00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): B1424/24;

Solar Sensor Circuit (Driver Side); 2015 MY Tundra [08/2014 -        ]

DTC

B1424/24 Solar Sensor Circuit (Driver Side)

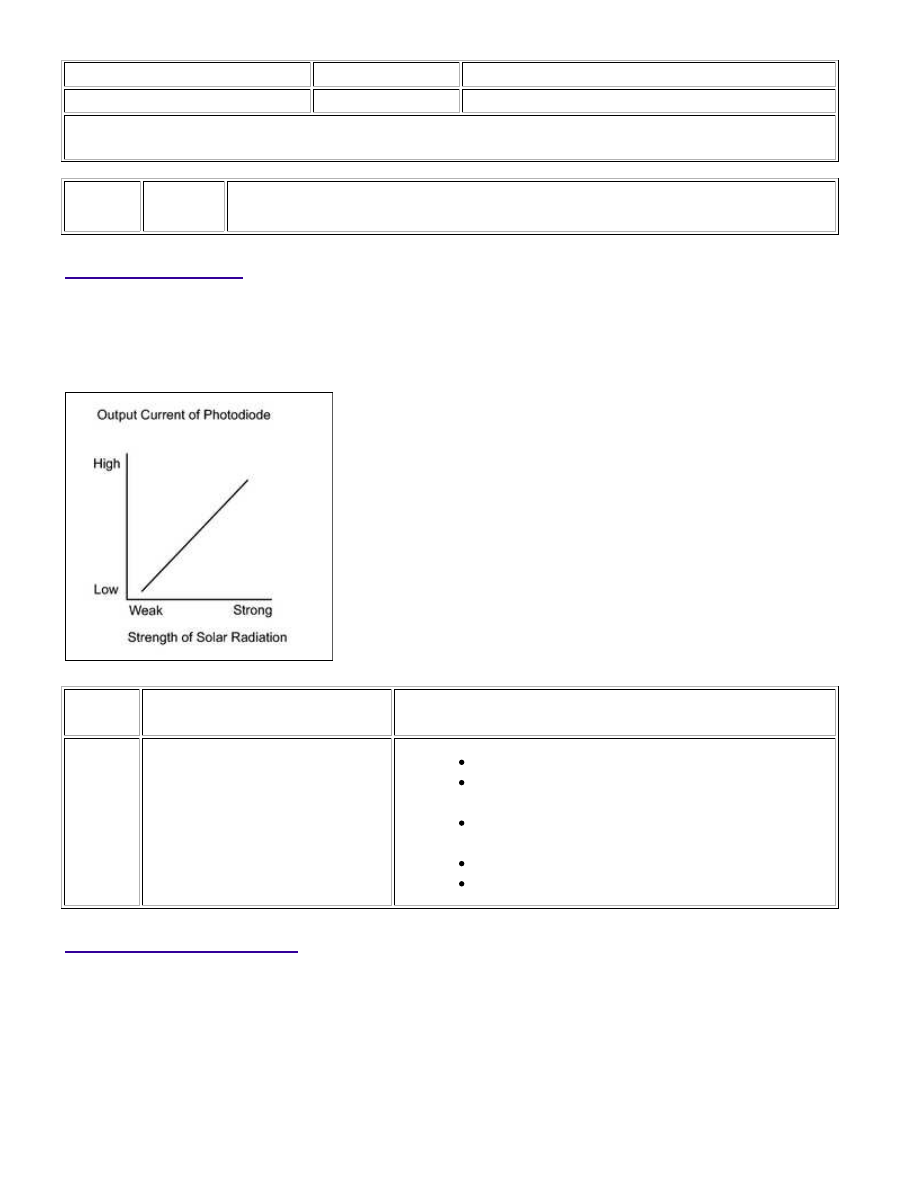

DESCRIPTION

When the sunlight increases, the output current increases. As the sunlight decreases, the output current

decreases. The air conditioning amplifier detects output current from the solar sensor.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1424/24

Open or short in driver side solar

sensor circuit

Automatic light control sensor (solar sensor)

Harness or connector between solar sensor and air

conditioning amplifier

Harness and connector between solar sensor and

main body ECU

Main body ECU

Air conditioning amplifier

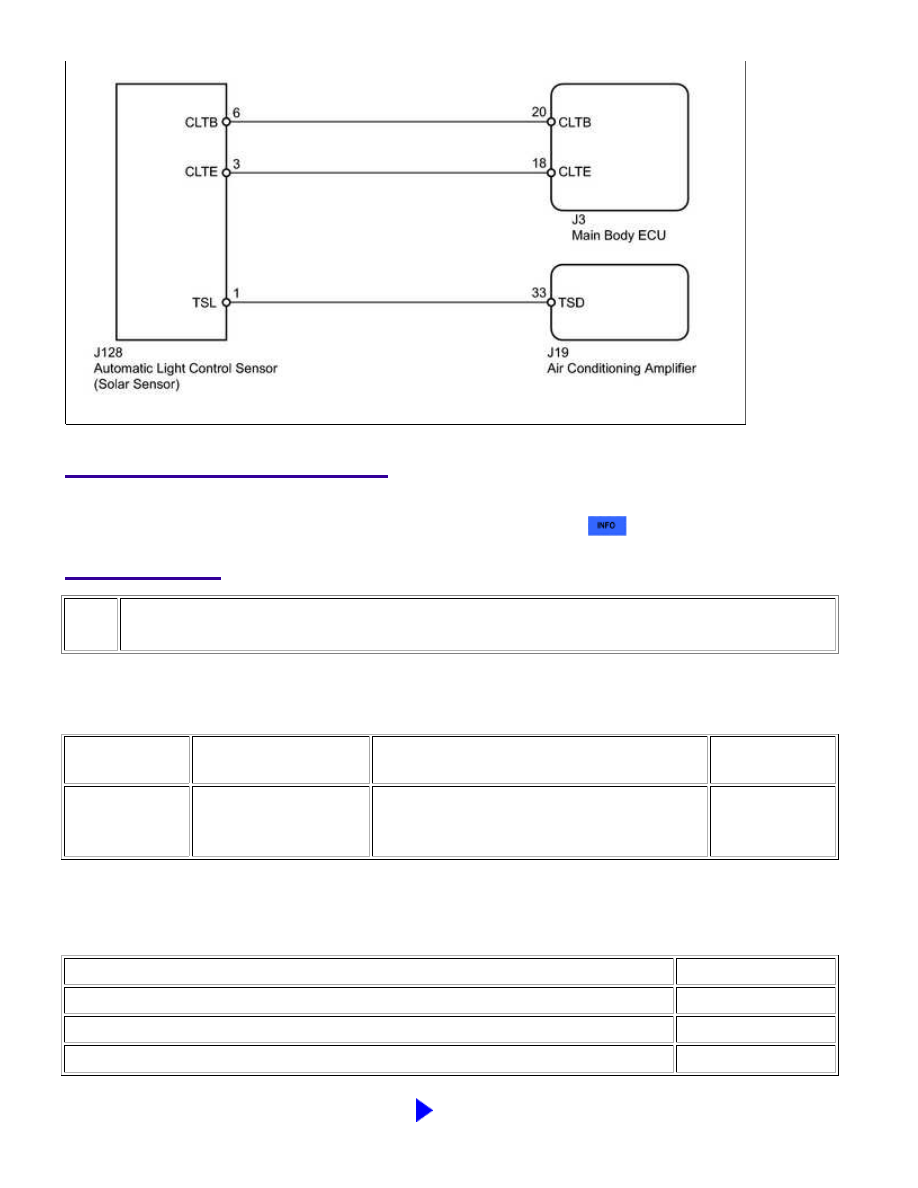

WIRING DIAGRAM

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

INSPECTION PROCEDURE

HINT:

If DTC B1244 is output at the same time, troubleshoot DTC B1244 first



.

PROCEDURE

1.

READ VALUE USING TECHSTREAM (SOLAR SENSOR (for Driver Side))

(a) Use the Data List to check if the driver side solar sensor is functioning properly.

Air Conditioner

TESTER DISPLAY

MEASUREMENT ITEM /

RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Solar Sensor (D

Side)

Driver side solar sensor /

Min.: 0

Max.: 255

Driver side solar sensor voltage increases as

brightness increases

Open in circuit: 0

Short in circuit:

255

OK:

The display is as specified in the normal condition.

Result

RESULT

PROCEED TO

NG

A

OK (Checking from the PROBLEM SYMPTOMS TABLE)

B

OK (Checking from the DTC)

C

B

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

A

OK

PROBLEM SYMPTOMS TABLE

C

REPLACE AIR CONDITIONING AMPLIFIER

2.

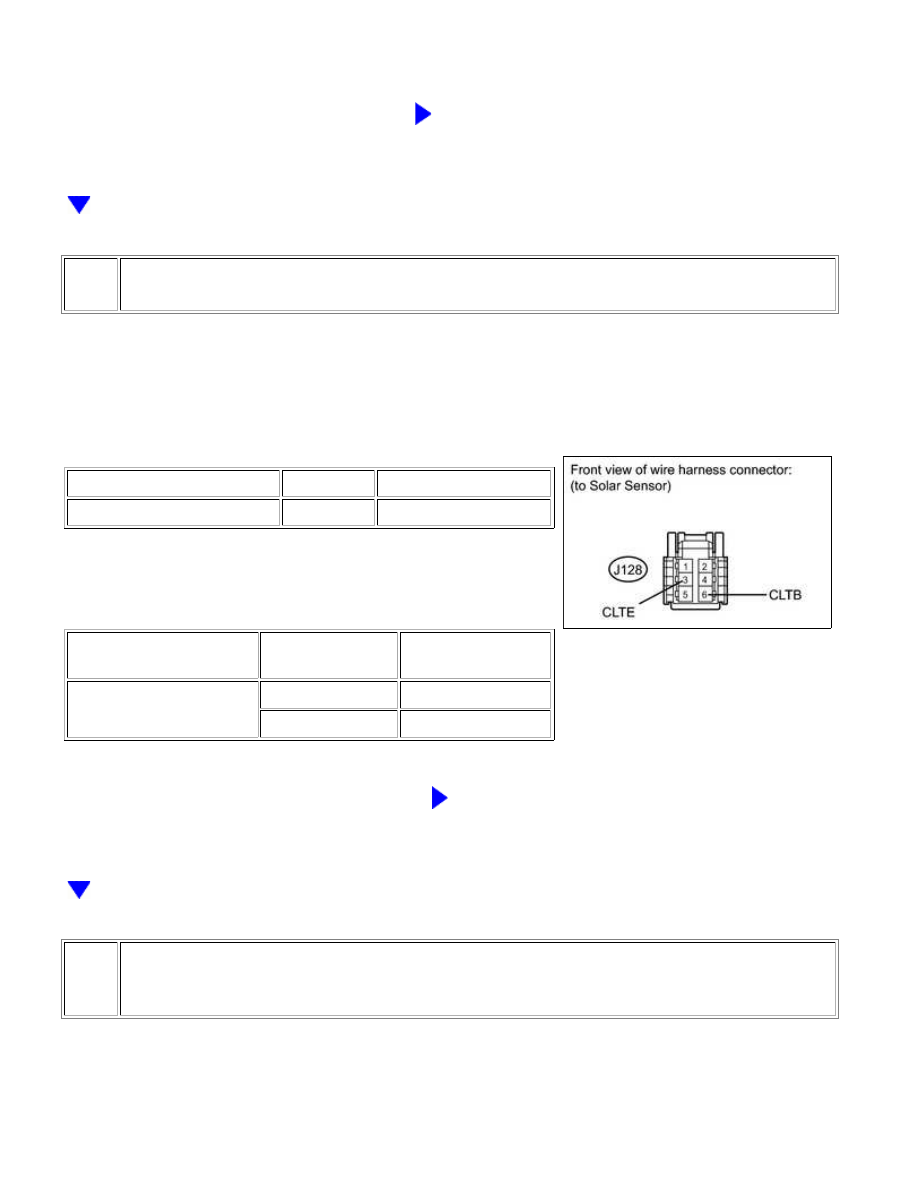

CHECK HARNESS AND CONNECTOR (SOLAR SENSOR)

(a) Disconnect the J128 solar sensor connector.

(b) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J128-3 (CLTE) - Body ground

Always

Below 1 Ω

(c) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J128-6 (CLTB) - J128-3

(CLTE)

Ignition switch ON

11 to 14 V

Ignition switch OFF

Below 1 V

NG

GO TO STEP 5

3.

CHECK HARNESS AND CONNECTOR (AIR CONDITIONING AMPLIFIER - SOLAR
SENSOR)
