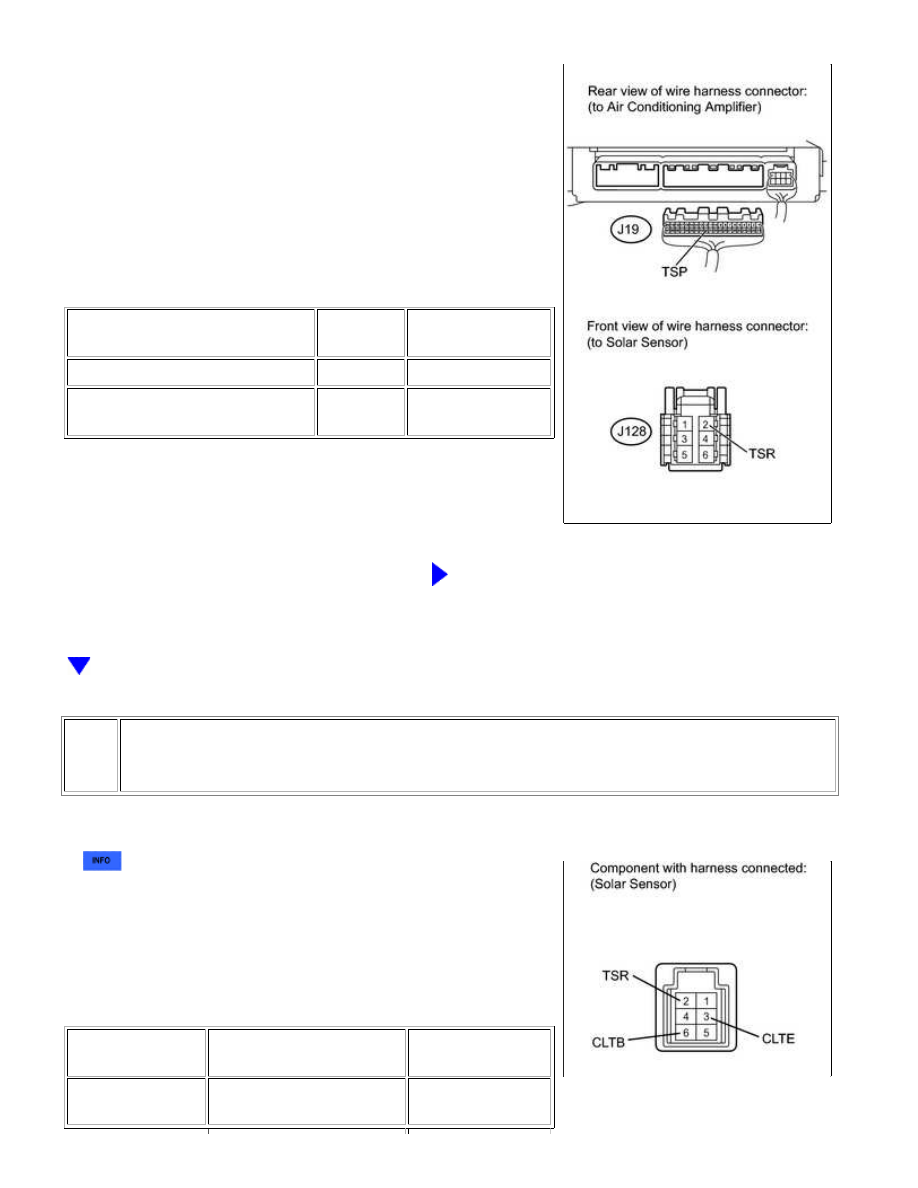

(a) Disconnect the J19 air conditioning amplifier connector.

(b) Disconnect the J128 solar sensor connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

J19-32 (TSP) - J128-2 (TSR)

Always

Below 1 Ω

J19-32 (TSP) or J128-2 (TSR) -

Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

CHECK AUTOMATIC LIGHT CONTROL SENSOR (SOLAR SENSOR (TSR - CLTE
VOLTAGE))

(a) Remove the solar sensor with its connector still connected



.

(b) Apply battery voltage between terminals 6 (CLTB) and 3

below.

Standard voltage:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

2 (TSR) - 3 (CLTE)

Sensor is subjected to

electric light

0.8 to 4.3 V

Sensor is covered with a

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

HINT:

As the inspection light is moved away from the sensor, the
voltage decreases.
Use an incandescent light for inspection. Bring it approximately
30 cm (11.8 in.) from the solar sensor.

NG

REPLACE AUTOMATIC LIGHT CONTROL SENSOR

(SOLAR SENSOR)

OK

REPLACE AIR CONDITIONING AMPLIFIER

5.

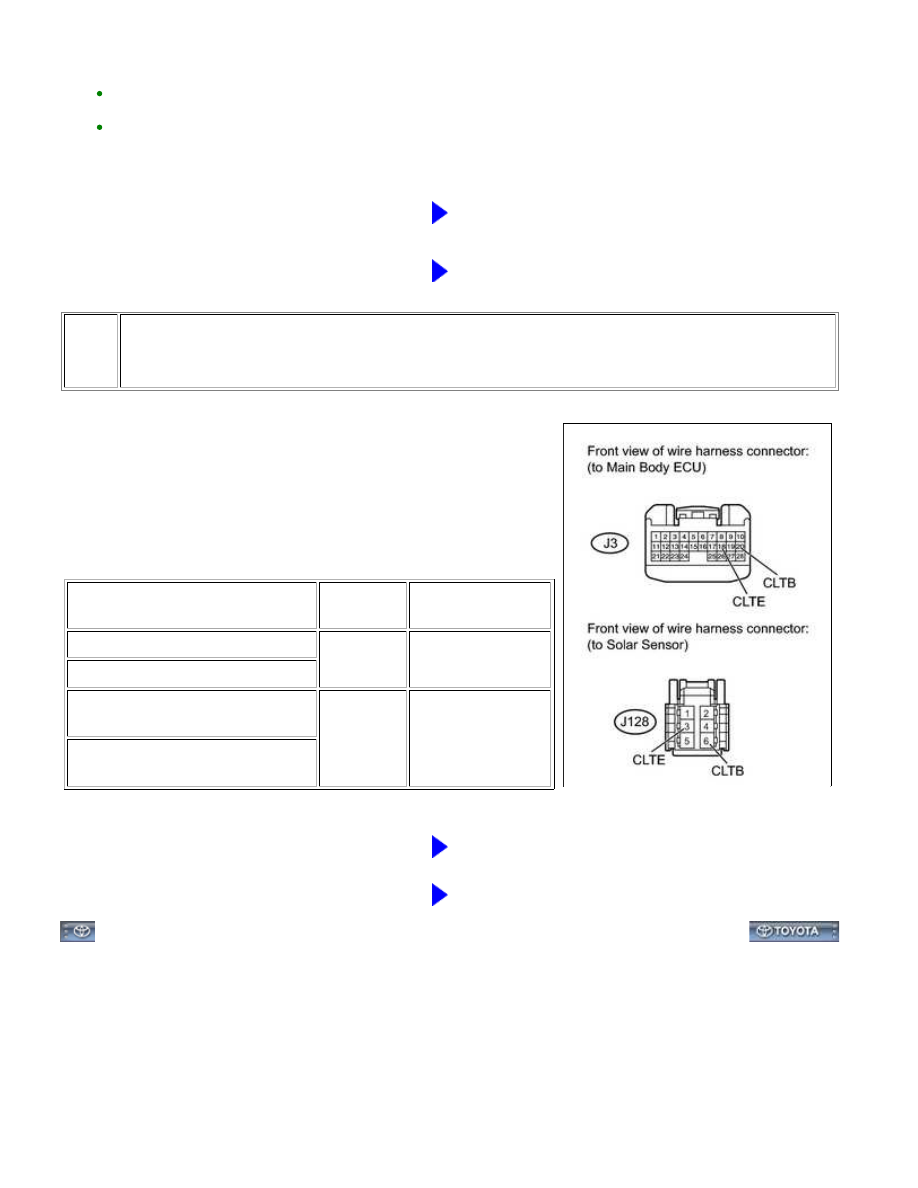

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - SOLAR SENSOR AND BODY
GROUND)

(a) Disconnect the J3 ECU connector.

(b) Disconnect the J128 solar sensor connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

J3-18 (CLTE) - J128-3 (CLTE)

Always

Below 1 Ω

J3-20 (CLTB) - J128-6 (CLTB)

J3-18 (CLTE) or J128-3 (CLTE) -

Body ground

Always

10 kΩ or higher

J3-20 (CLTB) or J128-6 (CLTB) -

Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002ZSV00WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): B1422/22;

Compressor Lock Sensor Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

B1422/22 Compressor Lock Sensor Circuit

DESCRIPTION

The ECM sends an engine speed signal to the air conditioning amplifier via the CAN communication system.

The air conditioning amplifier reads the difference between compressor speed and engine speed. When the

difference becomes too large, the air conditioning amplifier determines that the compressor locks, and turns the

magnetic clutch off.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1422/22

Open or short in compressor

lock sensor circuit

Air conditioning compressor (lock sensor)

Compressor drive belt

Harness or connector between air conditioning compressor

(lock sensor) and air conditioning amplifier

Air conditioning amplifier

CAN communication system

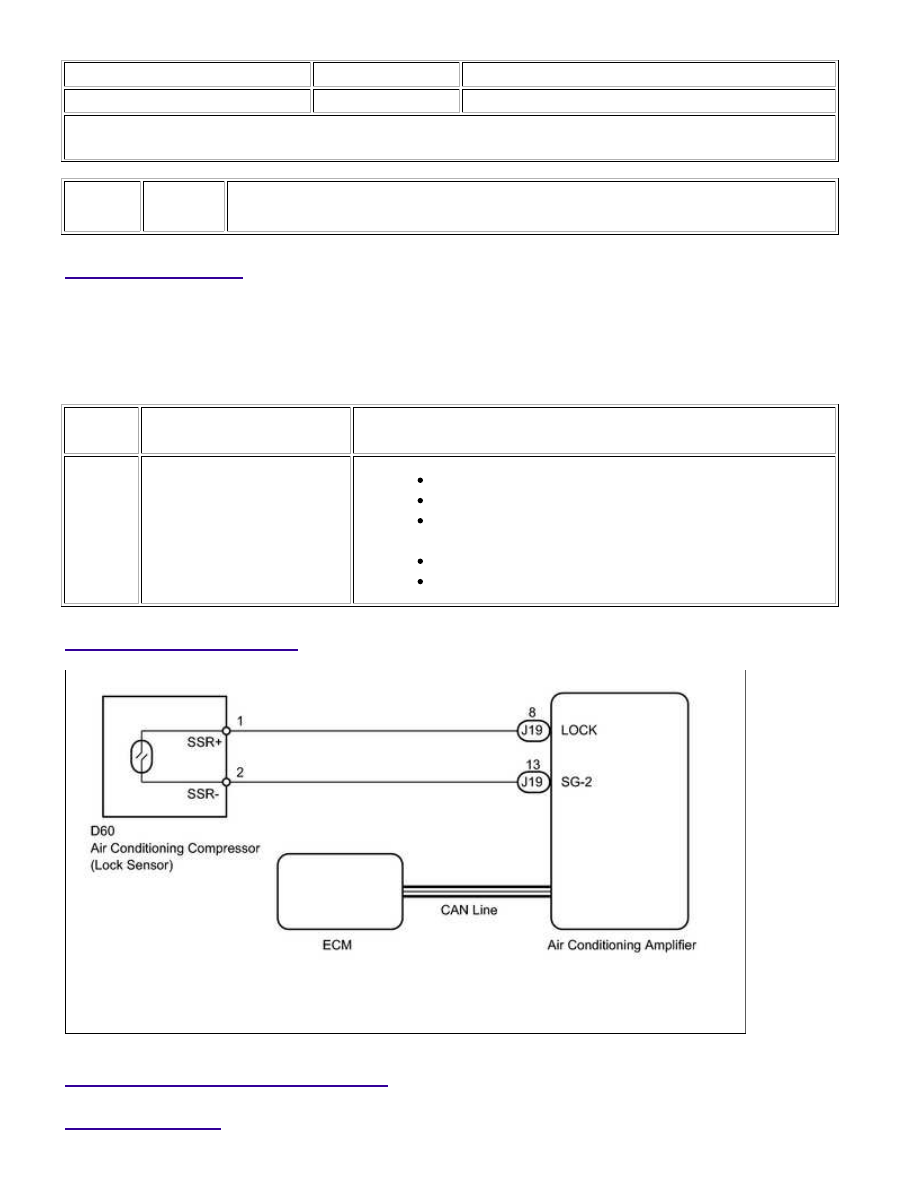

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

A

1.

CHECK FOR DTC (CAN COMMUNICATION SYSTEM)

(a) Use the Techstream to check if the CAN communication system is functioning normally.

Result

RESULT

PROCEED TO

CAN DTC is not output

A

CAN DTC is output

B

B

GO TO CAN COMMUNICATION SYSTEM

2.

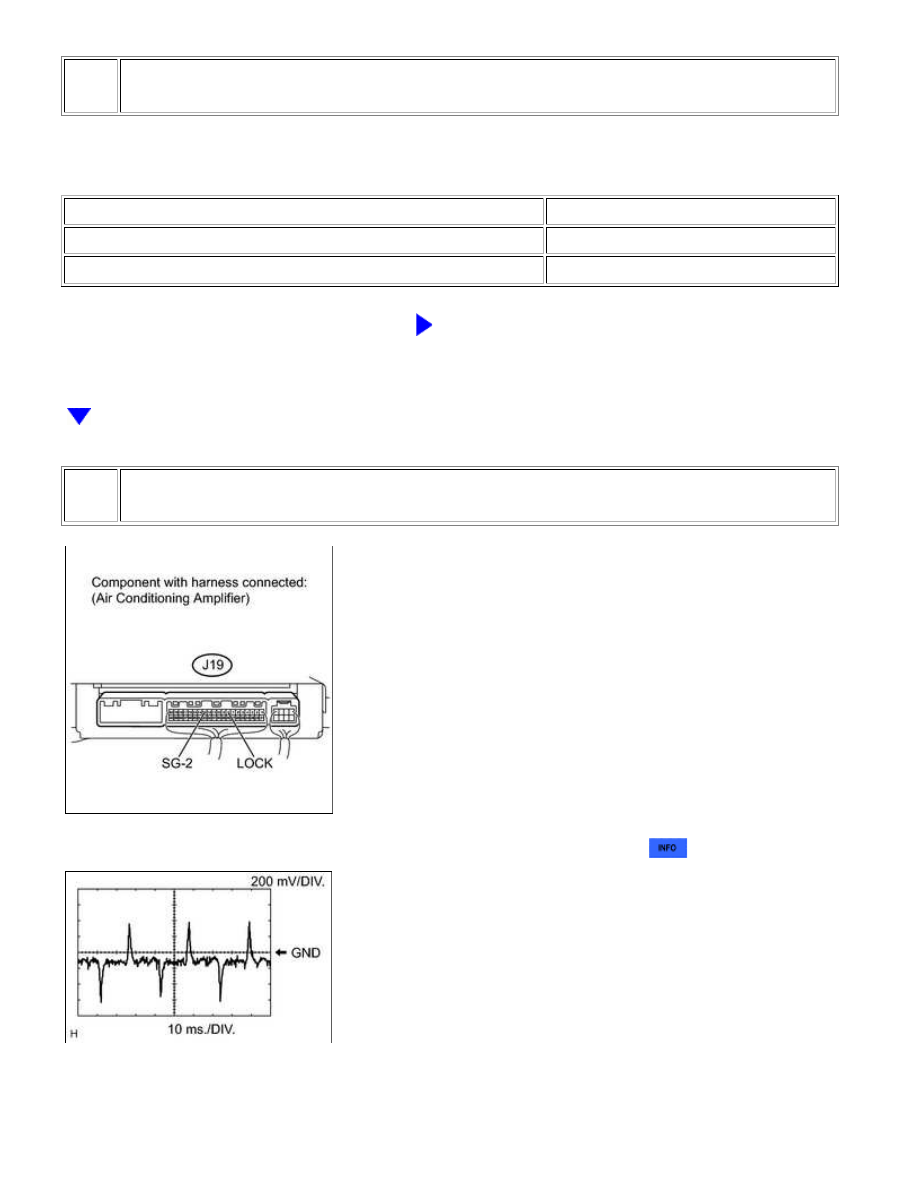

CHECK AIR CONDITIONING AMPLIFIER

(a) Remove the air conditioning amplifier with the connectors still connected



.

(b) Using an oscilloscope, check the waveform.

Standard:

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...
