Title: 1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE TIMING CHAIN COVER SUB-ASSEMBLY

(a) Remove the timing chain cover



.

2. SET NO. 1 CYLINDER TO TDC / COMPRESSION

3. REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY LH

4. REMOVE NO. 1 CHAIN TENSIONER SLIPPER LH

5. REMOVE NO. 1 CHAIN VIBRATION DAMPER LH

6. REMOVE NO. 1 CHAIN SUB-ASSEMBLY LH

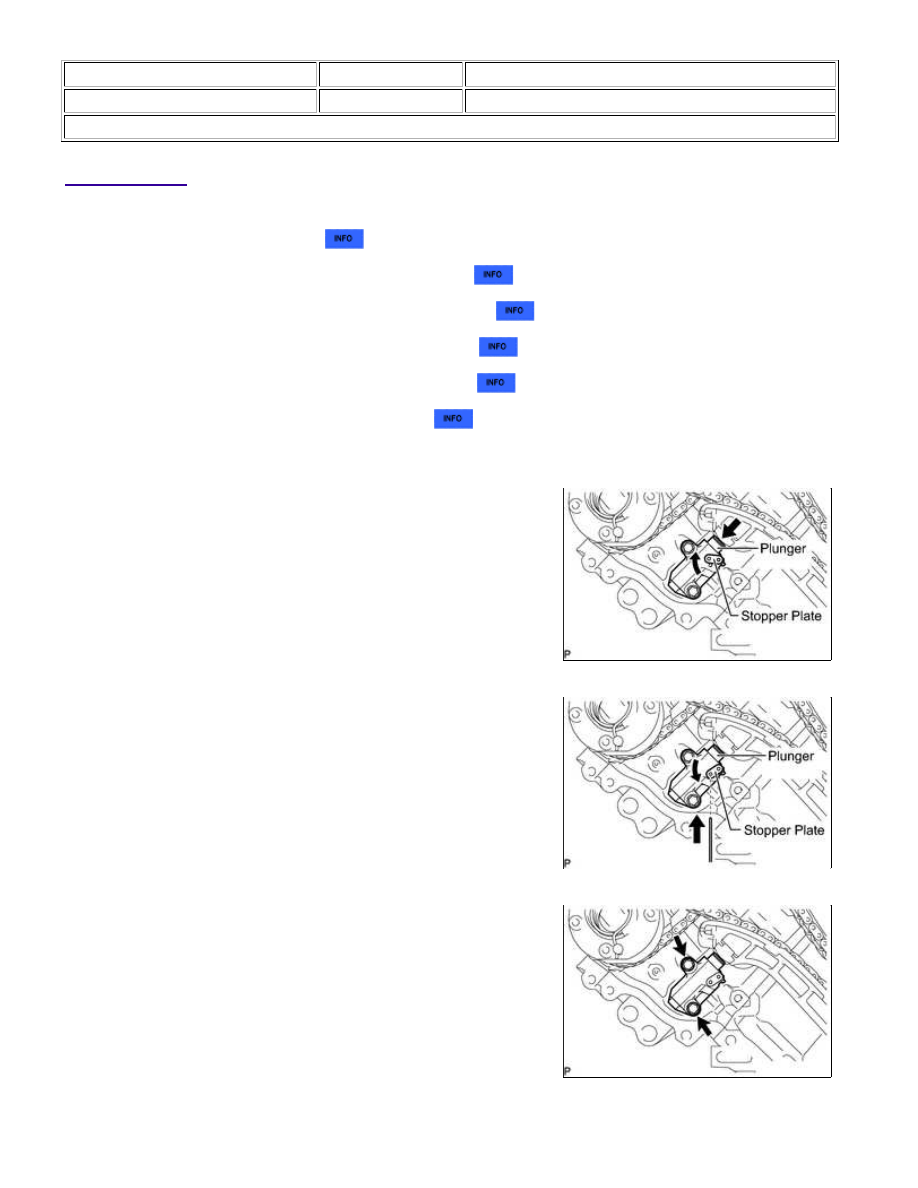

7. REMOVE NO. 1 CHAIN TENSIONER ASSEMBLY RH

(a) Move the stopper plate upward to release the lock, and push the

plunger deep into the tensioner.

(b) Move the stopper plate downward to set the lock, and insert a

hexagon wrench into the stopper plate hole.

(c) Remove the 2 bolts and chain tensioner.

1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): REM...

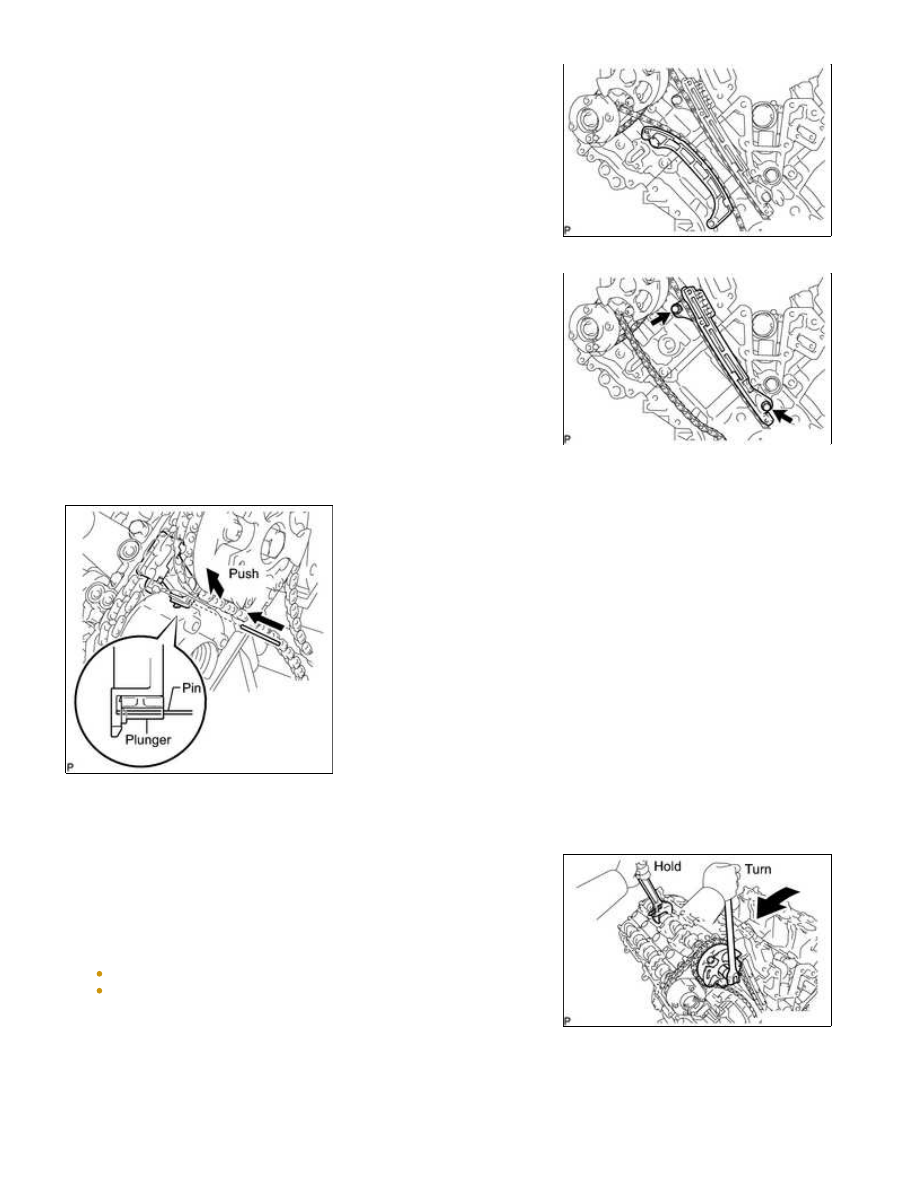

8. REMOVE NO. 1 CHAIN TENSIONER SLIPPER RH

9. REMOVE NO. 1 CHAIN VIBRATION DAMPER RH

(a) Remove the 2 bolts and vibration damper.

10. REMOVE NO. 1 CHAIN SUB-ASSEMBLY RH

NOTICE:

Be careful not to damage the cylinder head with the wrench.
Do not disassemble the camshaft timing gear.

1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): REM...

NOTICE:

Be careful not to damage the cylinder head with the wrench.

(d) Remove the 2 bolts. Then with the No. 1 and No. 2 chains still connected to the gears, remove the

camshaft timing gear, camshaft timing exhaust gear and crankshaft timing sprocket RH.

(e) Remove the No. 1 and No. 2 chains from the gears.

11. REMOVE NO. 2 CHAIN TENSIONER ASSEMBLY

(a) Remove the 2 bolts and chain tensioner.

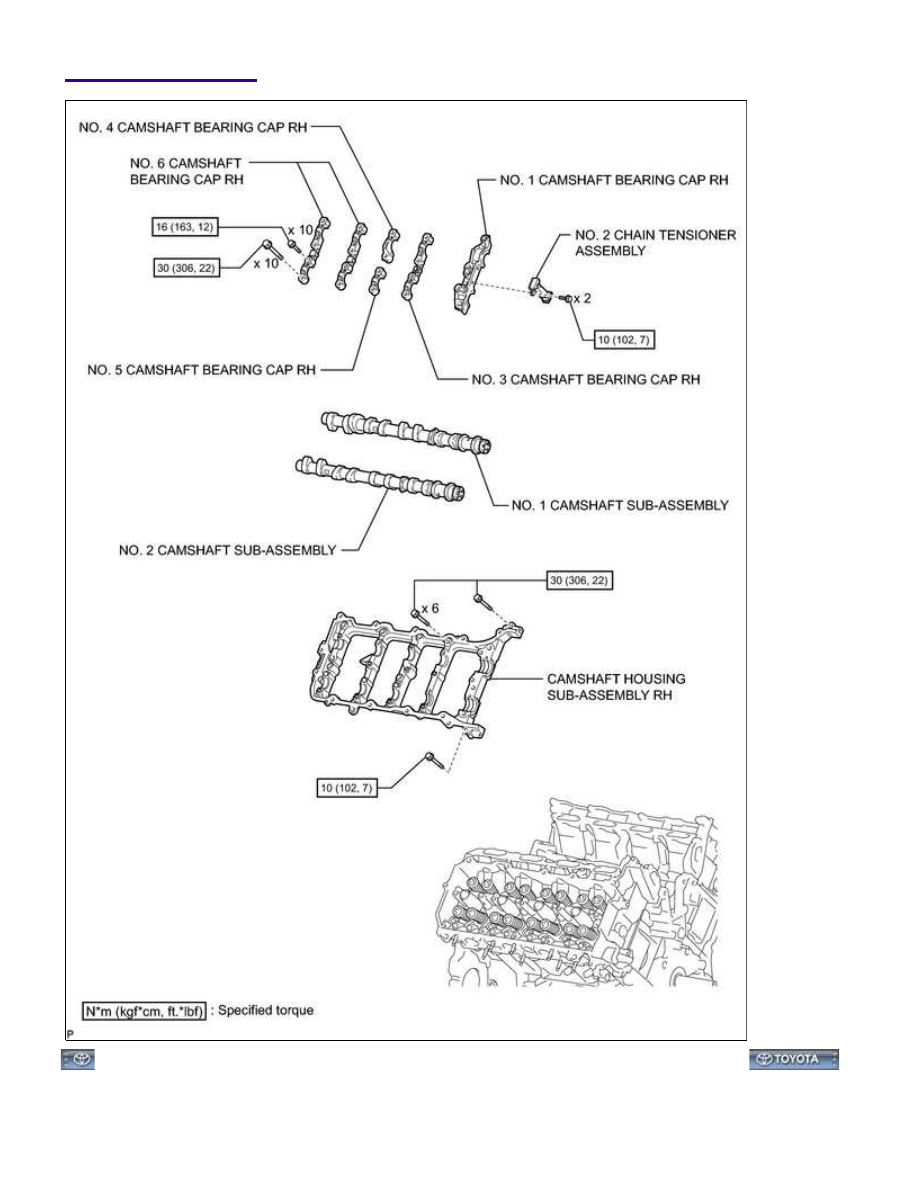

12. REMOVE CAMSHAFT BEARING CAP RH

sequence shown in the illustration.
