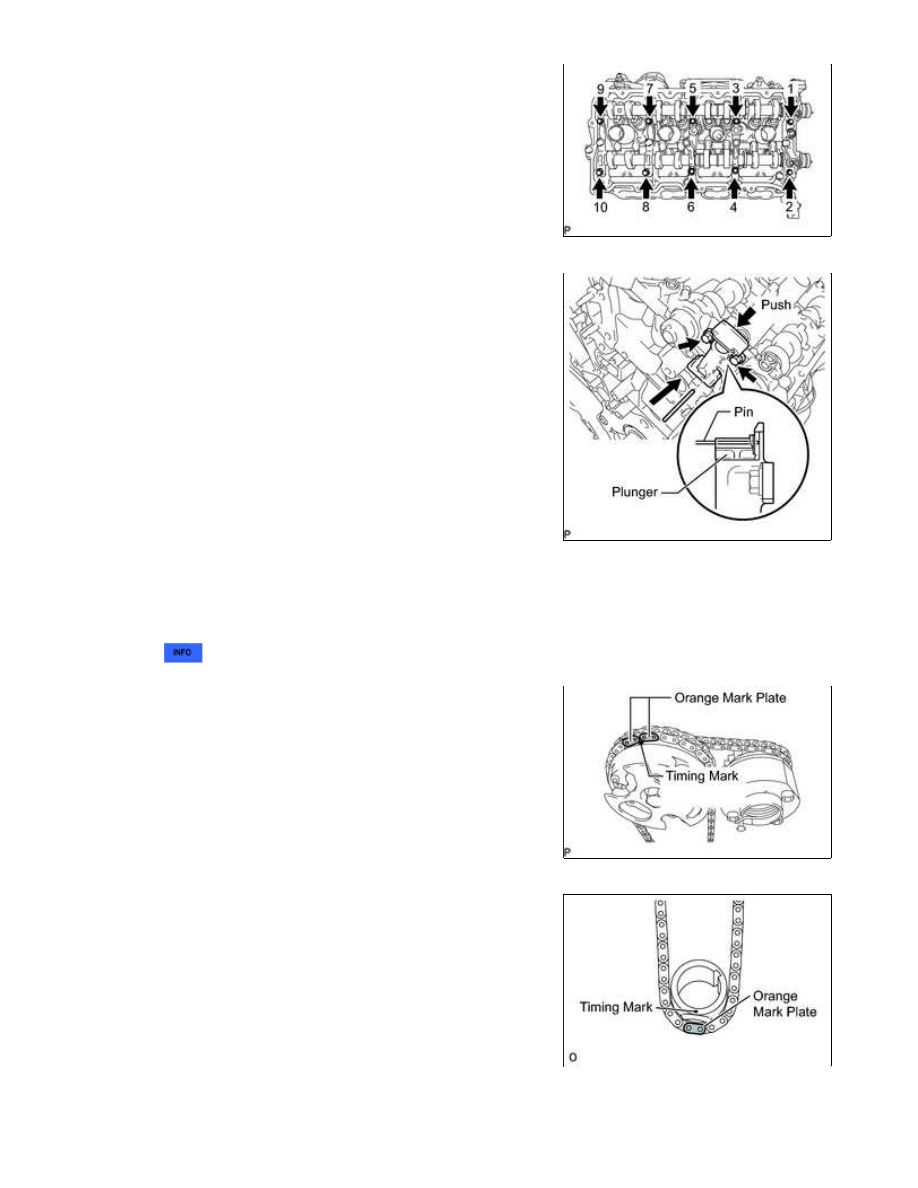

(d) Tighten the 10 bolts in the order shown in the illustration.

Torque:

16 N·m {163 kgf·cm, 12ft·lbf}

NOTICE:

Thoroughly wipe clean any seal packing.

3. INSTALL NO. 3 CHAIN TENSIONER ASSEMBLY

(a) Install the chain tensioner with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) While pushing down the No. 2 chain tensioner, insert a pin of

φ1.0 mm (0.0394 in.) into the hole to fix it in place.

4. INSTALL NO. 1 CHAIN SUB-ASSEMBLY LH

HINT:

Perform "Inspection After Repairs" after replacing the camshaft timing gear LH or camshaft timing exhaust

gear LH



.

(a) Align the No. 1 chain's orange mark plates with the camshaft

timing gear's timing mark, and attach the chain to the gear as

shown in the illustration.

(b) Align the No. 1 chain's orange mark plate with the crankshaft

timing gear's timing mark, and attach the chain to the gear as

shown in the illustration.

1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): INST...

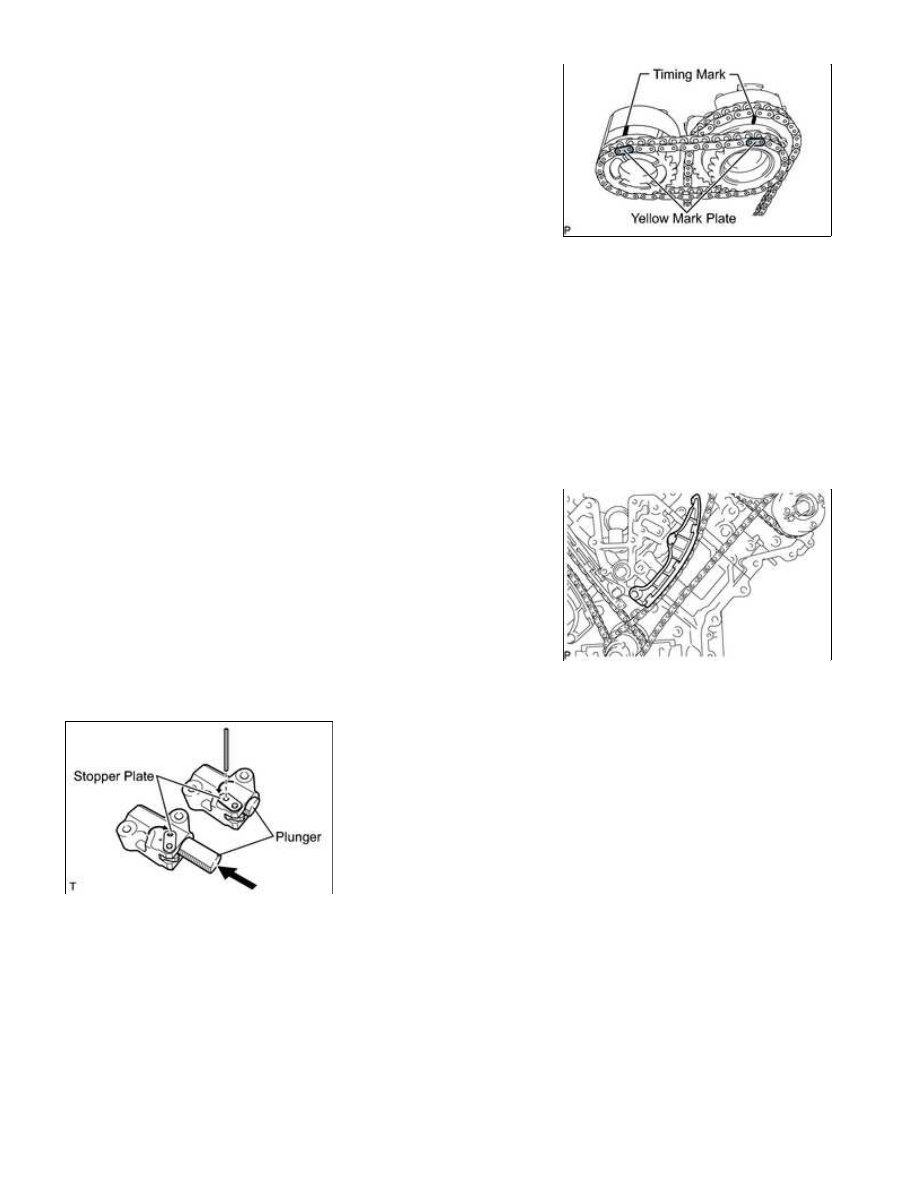

(c) Align the No. 2 chain's yellow mark plates with the timing marks

illustration.

HINT:

The crankshaft timing gear and camshaft exhaust gear will be

installed with the No. 1 and No. 2 chains connected to the gears.

(d) Install the crankshaft timing sprocket to the crankshaft.

(g) Remove the pin from the No. 2 chain tensioner.

5. INSTALL NO. 1 CHAIN TENSIONER SLIPPER LH

HINT:

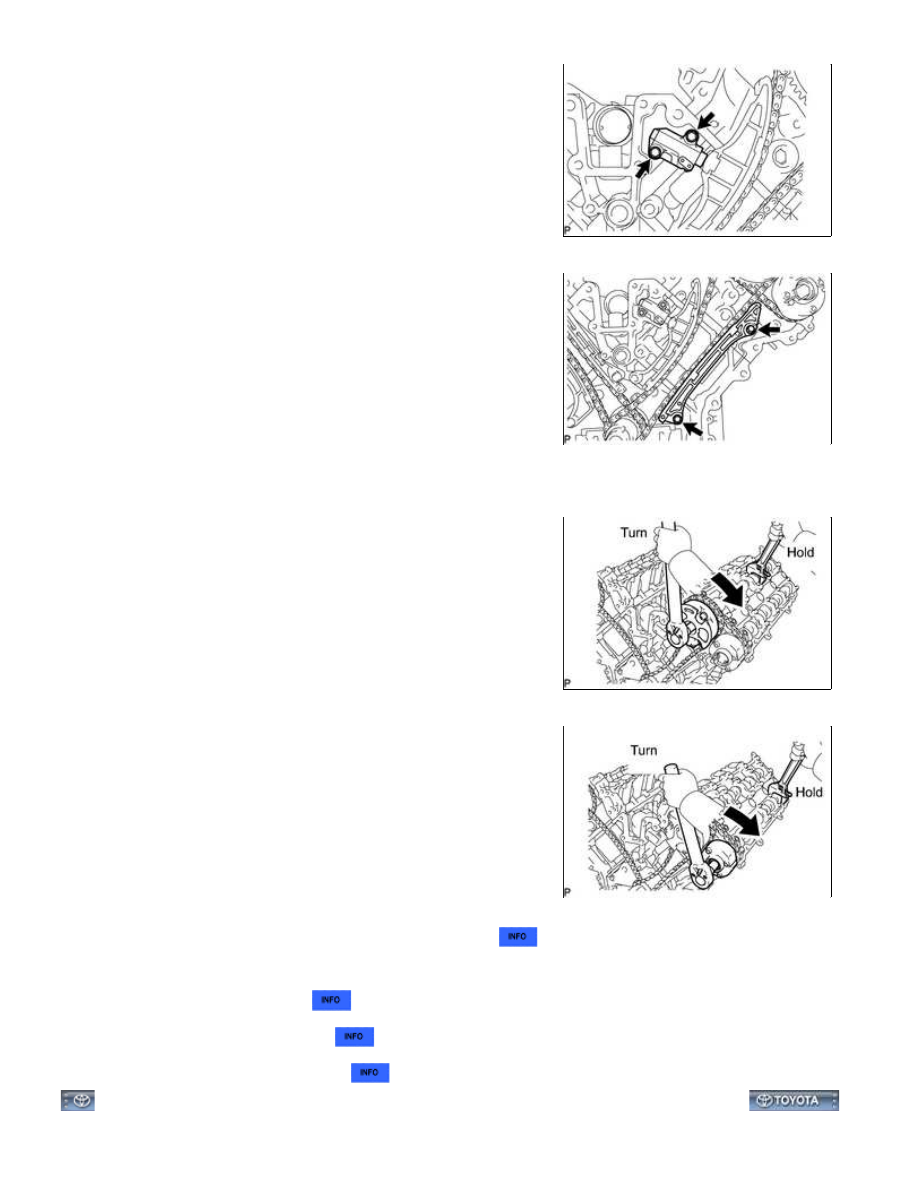

If you cannot install the chain tensioner slipper due to the

(a) Move the stopper plate upward to release the lock, and push the plunger deep into the tensioner.

1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): INST...

(c) Install a new gasket and the chain tensioner with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

7. INSTALL NO. 1 CHAIN VIBRATION DAMPER LH

(a) Install the vibration damper with the 2 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

(b) Remove the hexagon wrench from the No. 1 chain tensioner.

8. TIGHTEN CAMSHAFT TIMING GEAR LH

Torque:

100 N·m {1020 kgf·cm, 74ft·lbf}

bolt.

Torque:

100 N·m {1020 kgf·cm, 74ft·lbf}

9. CHECK NO. 1 CYLINDER TO TDC / COMPRESSION

10. INSTALL TIMING CHAIN COVER SUB-ASSEMBLY

(a) Install the timing chain cover



.

11. INSPECT IGNITION TIMING

12. INSPECT ENGINE IDLE SPEED

1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): INST...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000003QCG00RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 2): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

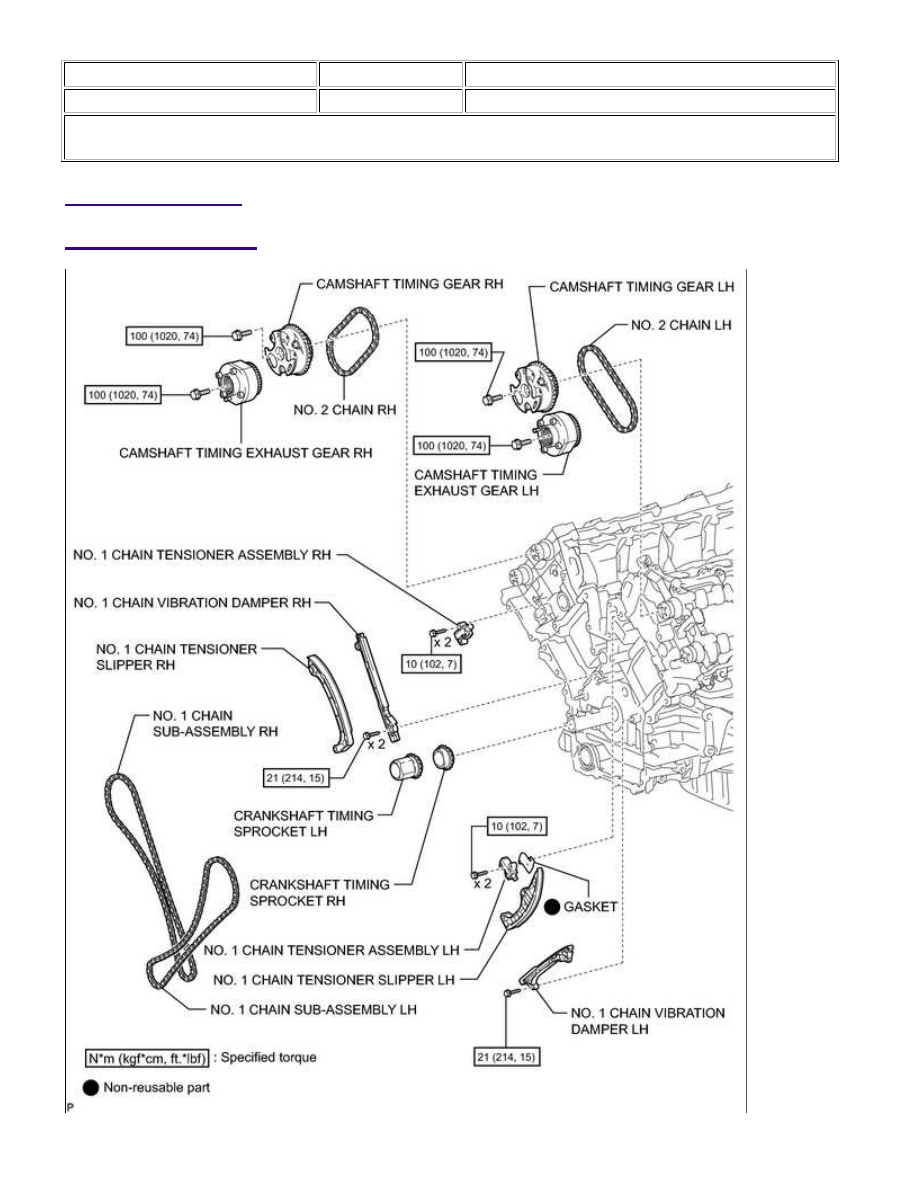

COMPONENTS
