NOTICE:

Be careful not to damage the cylinder head with the wrench.

(d) Remove the 2 bolts. Then with the No. 1 and No. 2 chains still connected to the gears, remove the

camshaft timing gear, camshaft timing exhaust gear and crankshaft timing sprocket LH.

(e) Remove the No. 1 and No. 2 chains from the gears.

7. REMOVE NO. 3 CHAIN TENSIONER ASSEMBLY

(a) Remove the 2 bolts and chain tensioner.

8. REMOVE CAMSHAFT BEARING CAP LH

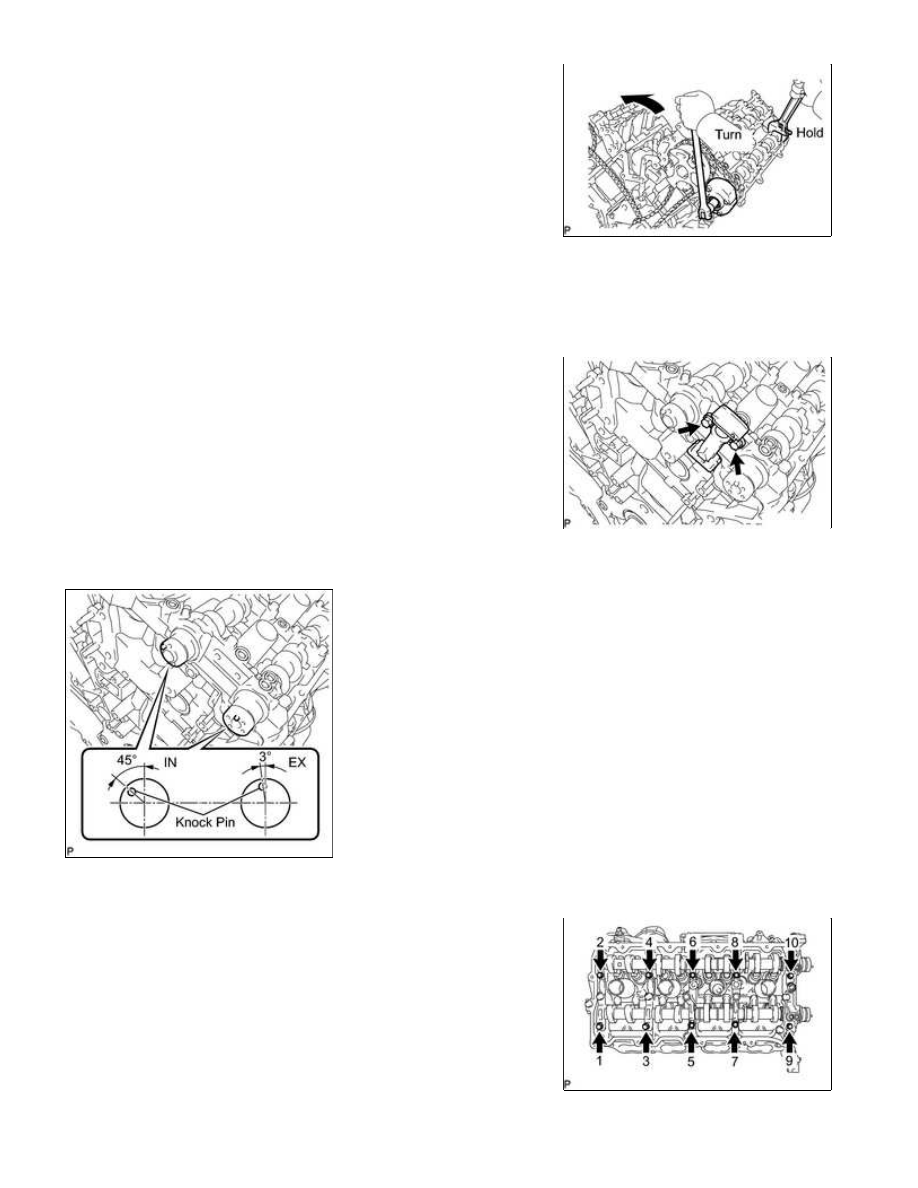

sequence shown in the illustration.

1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): REM...

(c) Uniformly loosen and remove the 18 bearing cap bolts in the

sequence shown in the illustration.

NOTICE:

Uniformly loosen the bolts while keeping the camshaft level.

(d) Remove the 6 bearing caps.

HINT:

Arrange the removed parts in the correct order.

(e) Remove the No. 3 and No. 4 camshafts.

9. REMOVE CAMSHAFT HOUSING SUB-ASSEMBLY LH

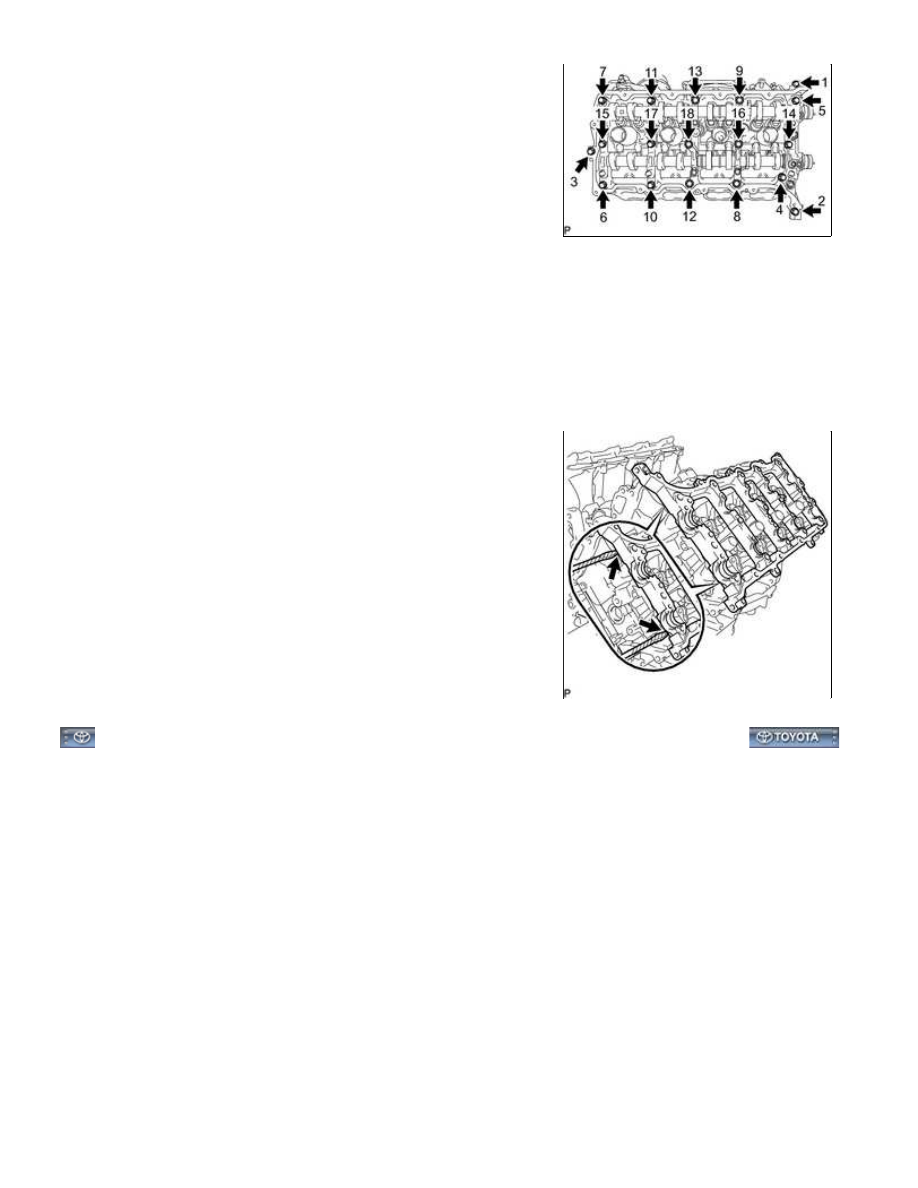

(a) Remove the camshaft housing by prying between the cylinder

head and camshaft housing with a screwdriver.

HINT:

Tape the screwdriver tip before use.

NOTICE:

1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): REM...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S5003TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

HINT:

Perform " Inspection After Repairs" after replacing the No. 3 or No. 4 camshaft or camshaft timing gear LH

or camshaft timing exhaust gear LH



.

1. INSTALL CAMSHAFT BEARING CAP LH

HINT:

Perform "Inspection After Repairs" after replacing the No. 3 or No. 4 camshaft



.

(b) Install the No. 3 and No. 4 camshafts to the camshaft housing.

(c) Confirm the marks and numbers on the camshaft bearing caps and place them in their proper positions

and directions.

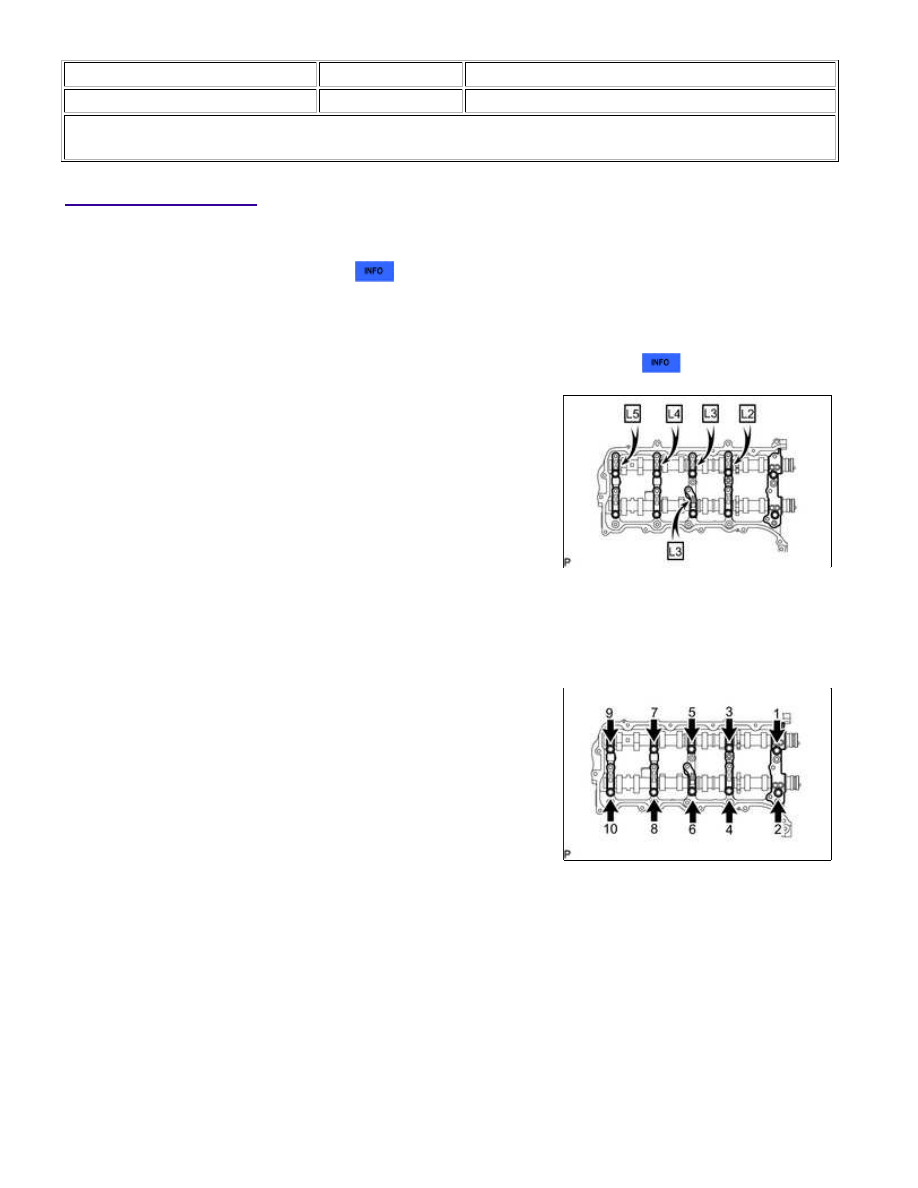

(d) Temporarily install the 10 bolts in the order shown in the

illustration.

2. INSTALL CAMSHAFT HOUSING SUB-ASSEMBLY LH

1UR-FE ENGINE MECHANICAL: CAMSHAFT (for Bank 1): INST...

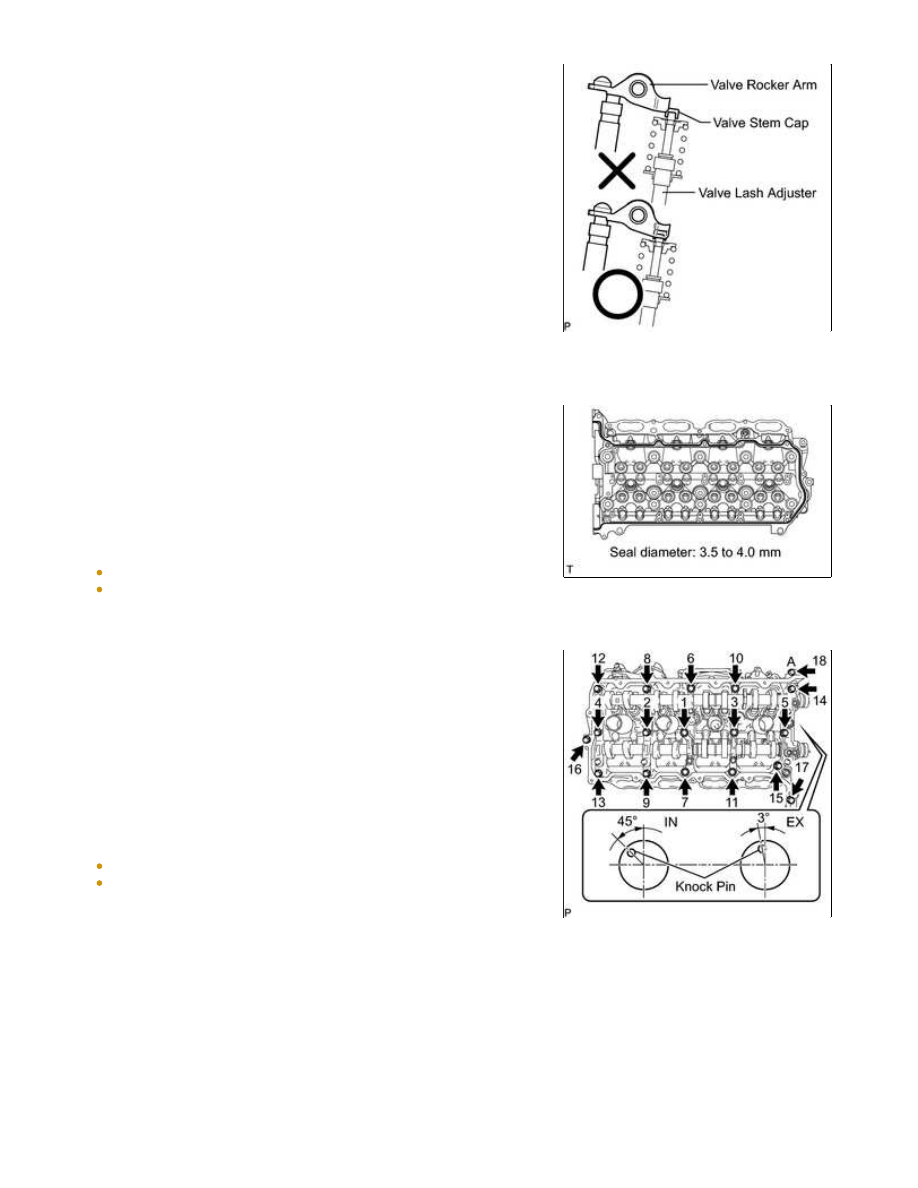

(a) Install the valve rocker arms as shown in the illustration.

(b) Apply seal packing in a continuous line as shown in the

illustration.

Seal packing:

Toyota Genuine Seal Packing Black, Three Bond 1207B or

equivalent

Standard seal diameter:

3.5 to 4.0 mm (0.138 to 0.157 in.)

NOTICE:

Remove any oil from the contact surface.
Install the camshaft housing within 3 minutes and tighten the
bolts within 15 minutes after applying seal packing.

(c) Install the camshaft housing, and install the 18 bolts in the order

shown in the illustration.

Torque:

for bolt A -

10 N·m {102 kgf·cm, 7ft·lbf}

except bolt A -

30 N·m {306 kgf·cm, 22ft·lbf}

NOTICE:
