1. REMOVE REAR WHEEL LH

2. DISCONNECT REAR DISC BRAKE CYLINDER ASSEMBLY LH

a. Remove the 2 bolts and disconnect the rear disc brake cylinder.

b. Hang the disc brake cylinder with a piece of wire.

3. REMOVE REAR DISC (See REMOVAL )

4. REMOVE PARKING BRAKE SHOE RETURN SPRING

a. Using SST, remove the return spring.

SST: 09703-30011

Fig. 45: Removing Return Spring Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE NO. 1 PARKING BRAKE SHOE ASSEMBLY LH

a. Using SST, remove the shoe hold down spring cup, compression spring and shoe hold down spring

pin.

SST 09718-00011

NOTE:



Do not disconnect the flexible hose from the disc brake
cylinder.



Do not twist or bend the flexible hose.

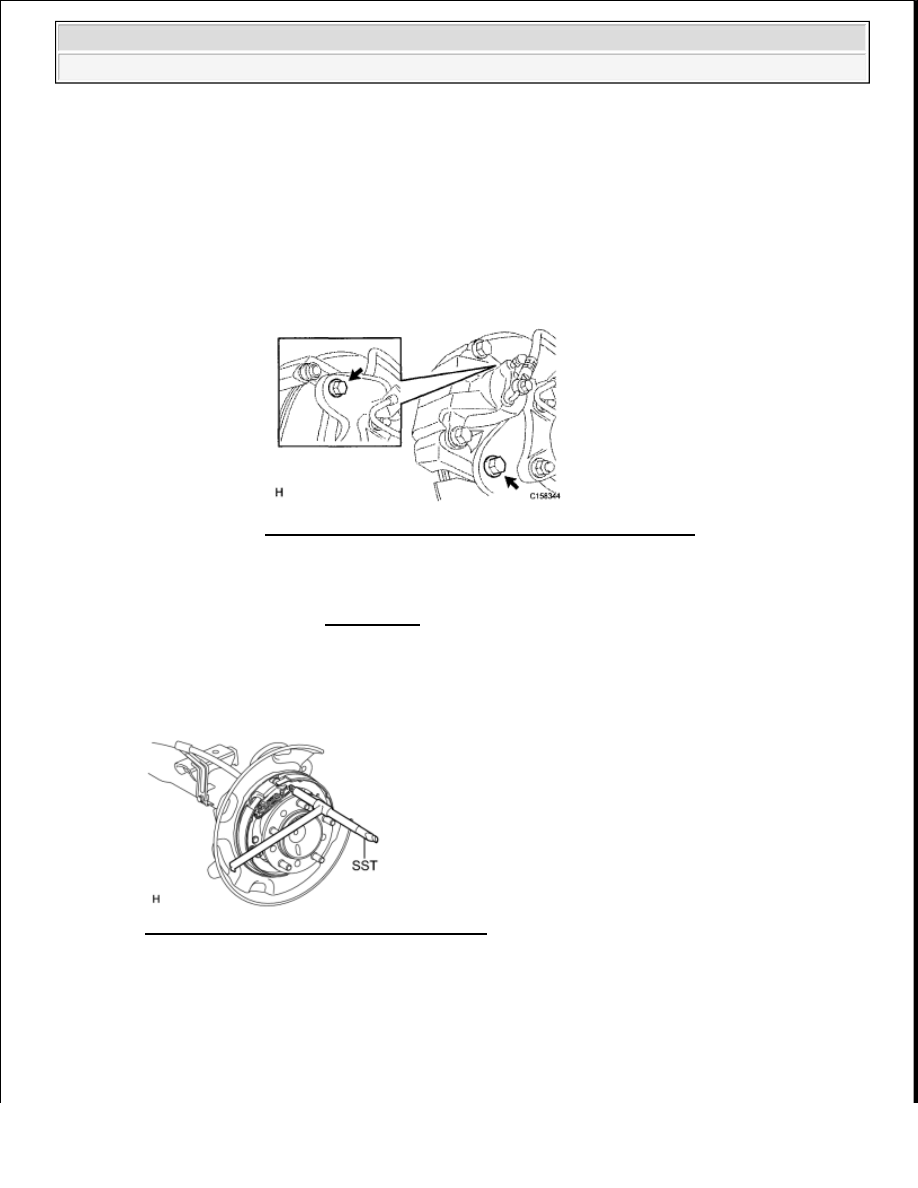

Fig. 44: Identifying Rear Disc Brake Cylinder Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































b. Disconnect the tension spring from the No. 1 parking brake shoe.

c. Remove the No. 1 parking brake shoe and shoe adjuster screw set.

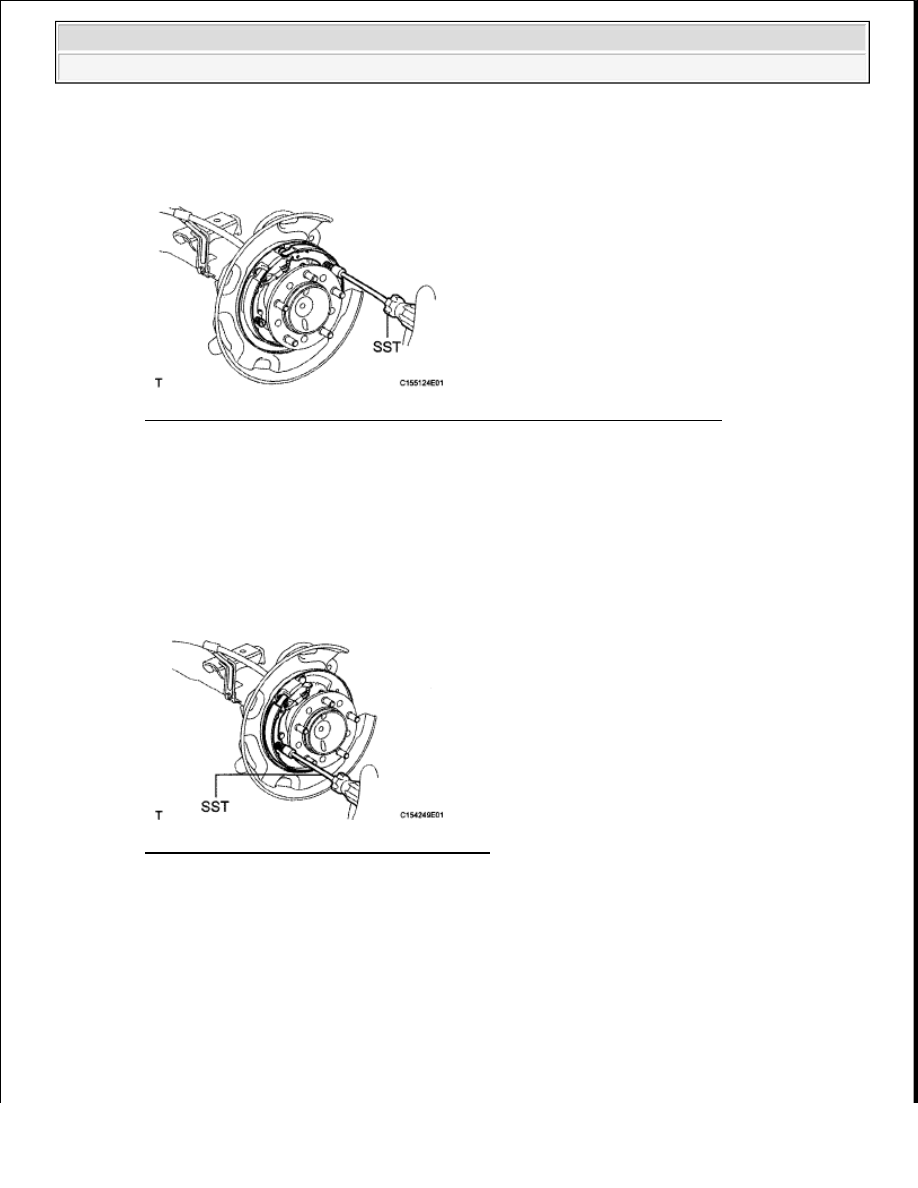

Fig. 46: Removing No. 1 Parking Brake Shoe And Shoe Adjuster Screw Set
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE NO. 2 PARKING BRAKE SHOE ASSEMBLY LH

a. Using SST, remove the shoe hold down spring cup, compression spring and shoe hold down spring

pin.

SST 09718-00011

b. Remove the No. 2 parking brake shoe.

Fig. 47: Removing No. 2 Parking Brake Shoe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE PARKING BRAKE SHOE LEVER LH

a. Disconnect the No. 3 parking brake cable from the parking brake shoe lever.

b. Remove the parking brake shoe lever.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































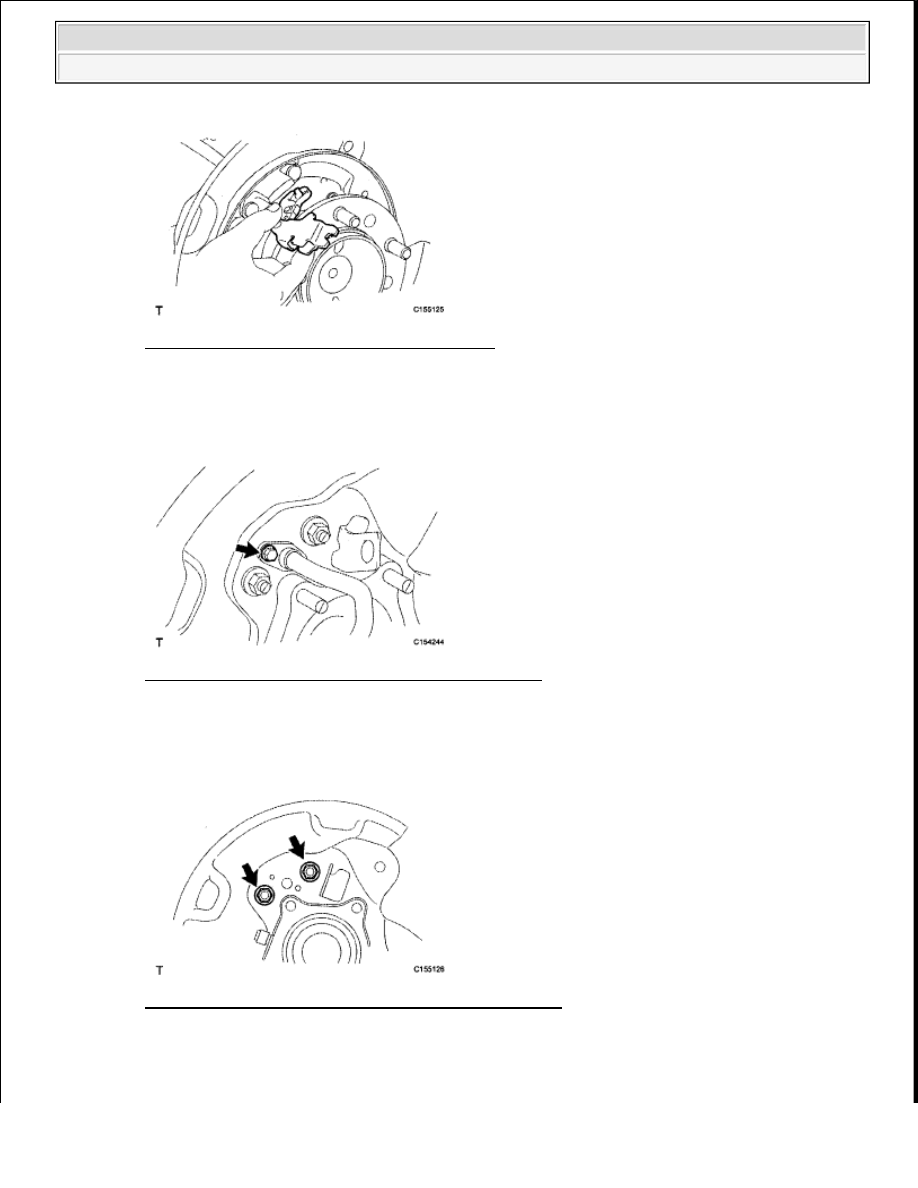

Fig. 48: Removing Parking Brake Shoe Lever
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE NO. 3 PARKING BRAKE CABLE ASSEMBLY

a. Remove the bolt and No. 3 parking brake cable.

Fig. 49: Identifying No. 3 Parking Brake Cable Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE PARKING BRAKE ANCHOR BLOCK

a. Remove the 2 nuts and anchor block.

Fig. 50: Identifying Parking Brake Anchor Block Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































1. CHECK BRAKE DISC INSIDE DIAMETER

a. Using a drum gauge or equivalent, measure the inside diameter of the disc.

Standard inside diameter:

240 mm (9.45 in.)

Maximum inside diameter:

241 mm (9.49 in.)

If the inside diameter of the disc is greater than the maximum, replace the disc.

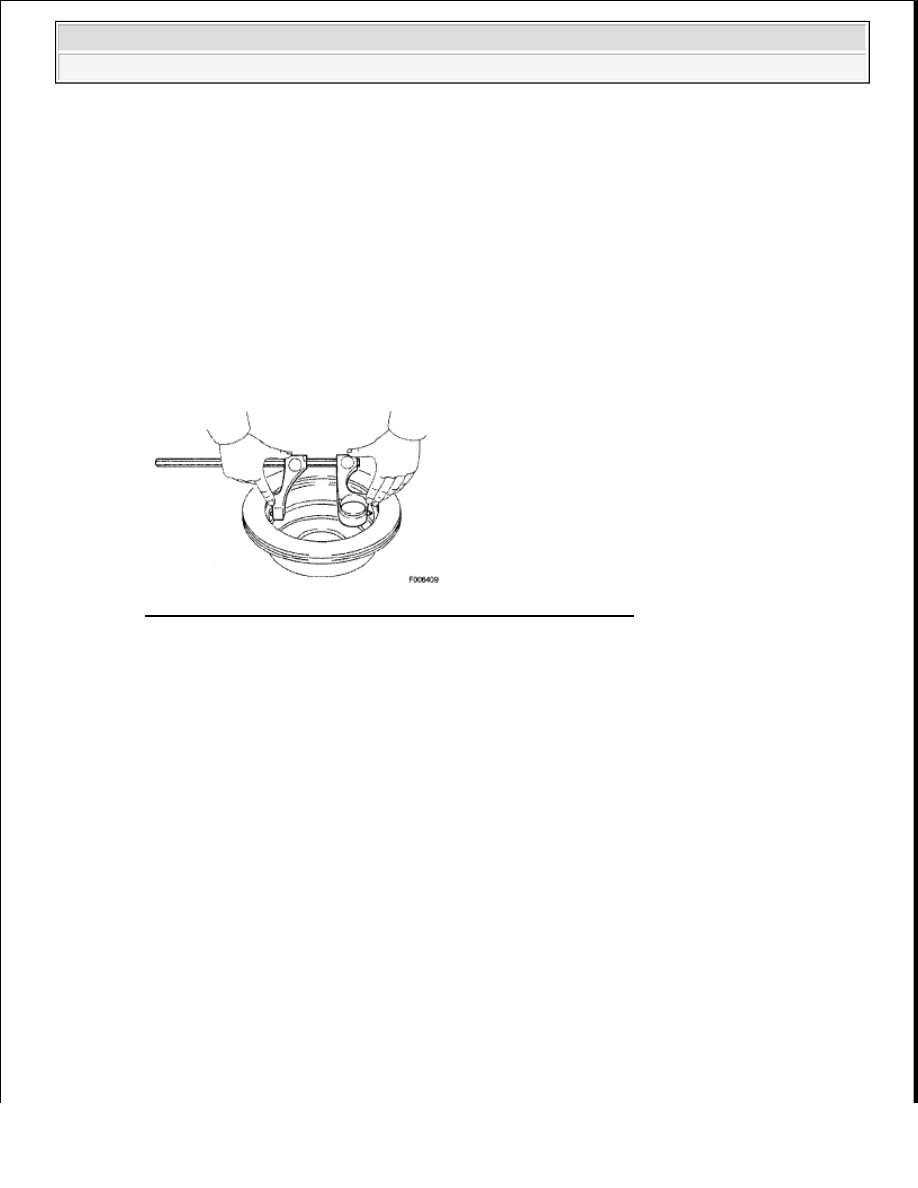

Fig. 51: Measuring Inside Diameter Of Disc Using Drum Gauge
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. CHECK PARKING BRAKE SHOE LINING THICKNESS

a. Using a ruler, measure the thickness of the shoe lining.

Standard thickness:

3.8 mm (0.148 in.)

Minimum thickness:

1.0 mm (0.0394 in.)

If the lining thickness is equal to or less than the minimum, or if severe or uneven wear is present,
replace the shoe.
