c. Connect the 3 clamps (labeled C) to the No. 1 parking brake cable.

d. Install the 3 clamps with the 3 nuts (labeled D).

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

e. Install the No. 1 parking brake cable and cable retainer with the bolt (labeled E).

Torque: 13 N*m (127 kgf*cm, 9 ft.*lbf)

f. Temporarily install the adjustment nut and lock nut (labeled F).

HINT:

The nuts will be tightened to a torque specification in the "ADJUST PARKING BRAKE PEDAL
TRAVEL" procedure.

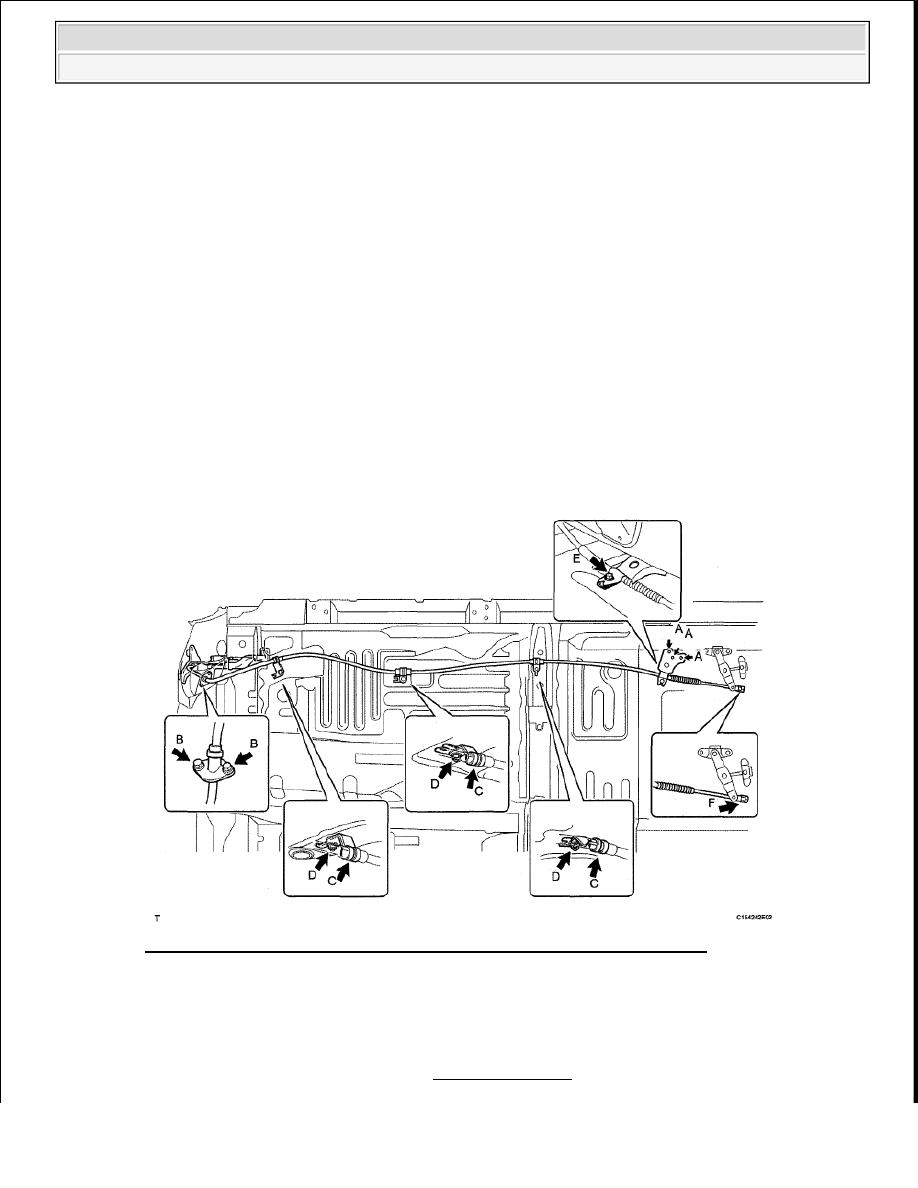

Fig. 42: Identifying No. 1 Parking Brake Cable And Cable Retainer Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. INSTALL FRONT NO. 2 EXHAUST PIPE ASSEMBLY (for 1GR-FE)

a. for Regular Cab Standard Deck:

Install the front No. 2 exhaust pipe (see INSTALLATION ).

NOTE:

Do not bend and twist the parking brake cable.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































b. except Regular Cab Standard Deck:

Install the front No. 2 exhaust pipe (see INSTALLATION ).

29. INSTALL FRONT NO. 3 EXHAUST PIPE SUB-ASSEMBLY (for 1GR-FE)

a. for Regular Cab Standard Deck:

Install the front No. 3 exhaust pipe (see INSTALLATION ).

30. INSTALL FRONT NO. 2 EXHAUST PIPE ASSEMBLY (for 2UZ-FE)

a. for Regular Cab Standard Deck:

Install the front No. 2 exhaust pipe (see INSTALLATION ).

b. except Regular Cab Standard Deck:

Install the front No. 2 exhaust pipe (see INSTALLATION ).

31. INSTALL FRONT NO. 3 EXHAUST PIPE SUB-ASSEMBLY (for 2UZ-FE)

a. for Regular Cab Standard Deck:

Install the front No. 3 exhaust pipe (see INSTALLATION ).

32. INSTALL FRONT NO. 2 EXHAUST PIPE ASSEMBLY (for 3UR-FE)

a. for Regular Cab Standard Deck:

Install the front No. 2 exhaust pipe (see INSTALLATION ).

b. except Regular Cab Standard Deck:

Install the front No. 2 exhaust pipe (see INSTALLATION ).

33. INSTALL FRONT NO. 3 EXHAUST PIPE SUB-ASSEMBLY (for 3UR-FE)

a. for Regular Cab Standard Deck:

Install the front No. 3 exhaust pipe (see INSTALLATION ).

34. CONNECT NO. 1 PARKING BRAKE CABLE ASSEMBLY (see INSTALLATION )

35. SETTLE PARKING BRAKE SHOE AND DISC (see REASSEMBLY )

36. CHECK PARKING BRAKE PEDAL TRAVEL (see PROBLEM SYMPTOMS TABLE )

37. ADJUST PARKING BRAKE PEDAL TRAVEL (see PROBLEM SYMPTOMS TABLE )

38. INSTALL NO. 1 INSTRUMENT PANEL SAFETY PAD INSERT (See INSTALLATION )

39. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































40. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

41. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

42. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

43. INSPECT FOR EXHAUST GAS LEAK

a. If gas is leaking, tighten the areas necessary to stop the leak. Replace damaged parts as necessary.

PARKING BRAKE ASSEMBLY

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra

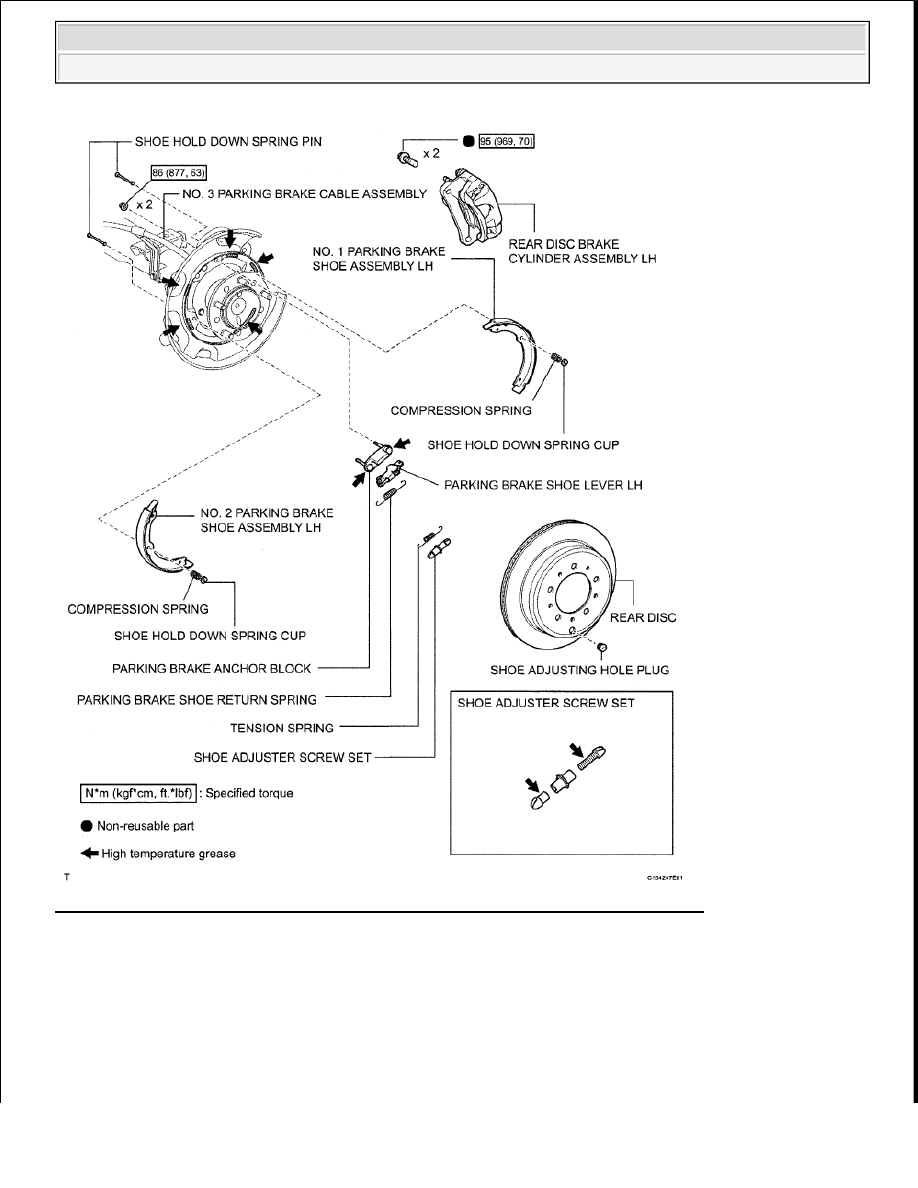

Fig. 43: Identifying Parking Brake Assembly Components And Torque Specification
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.
