d. Install the intermediate lever with bracket with the 2 bolts.

Torque: 19 N*m (194 kgf*cm, 14 ft.*lbf)

3. INSTALL NO. 3 PARKING BRAKE CABLE ASSEMBLY

a. Install the No. 3 parking brake cable to the rear axle carrier with the bolt.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

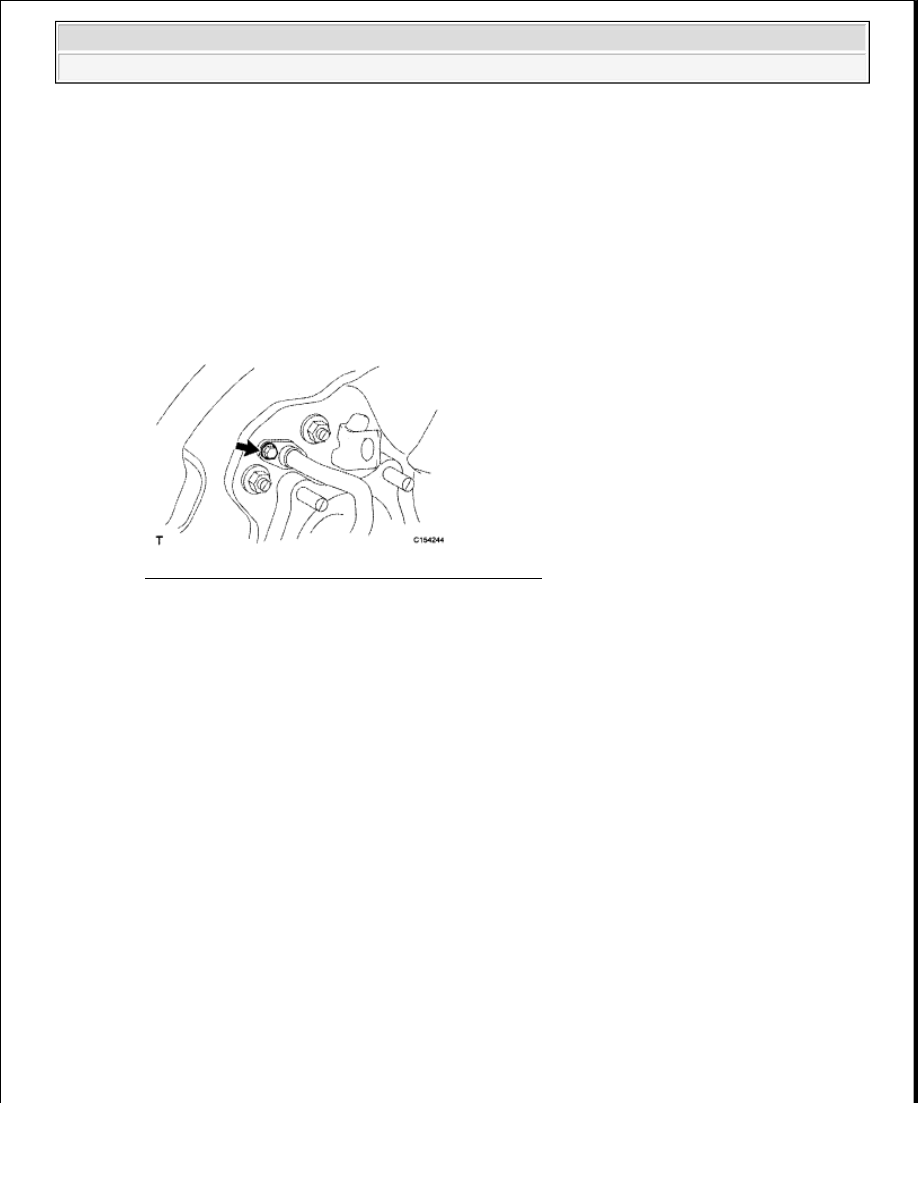

Fig. 34: Identifying No. 3 Parking Brake Cable Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the No. 3 parking brake cable to the intermediate lever and install the 5 bolts.

Torque: for bolt A

19 N*m (194 kgf*cm, 14 ft.*lbf)

for bolt B

14 N*m (138 kgf*cm, 10 ft.*lbf)

NOTE:

Do not bend and twist the parking brake cable.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































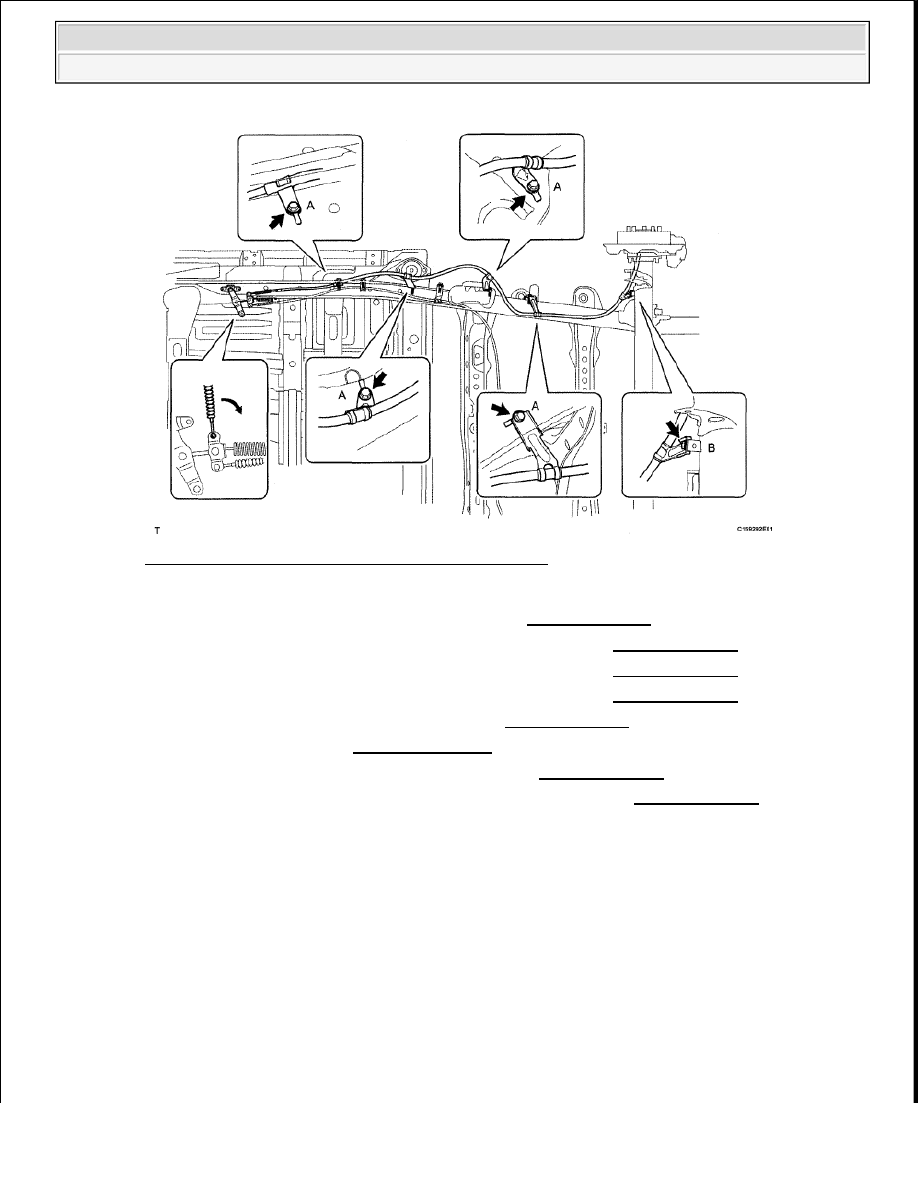

Fig. 35: Identifying No. 3 Parking Brake Cable Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL PARKING BRAKE SHOE LEVER LH (see REASSEMBLY )

5. INSTALL NO. 2 PARKING BRAKE SHOE ASSEMBLY LH (see REASSEMBLY )

6. INSTALL NO. 1 PARKING BRAKE SHOE ASSEMBLY LH (see REASSEMBLY )

7. INSTALL PARKING BRAKE SHOE RETURN SPRING LH (see REASSEMBLY )

8. CHECK PARKING BRAKE INSTALLATION (see REASSEMBLY )

9. INSTALL REAR DISC LH (See INSTALLATION )

10. ADJUST PARKING BRAKE SHOE CLEARANCE (see REASSEMBLY )

11. CONNECT REAR DISC BRAKE CYLINDER ASSEMBLY LH (see REASSEMBLY )

12. INSTALL REAR WHEEL LH

Torque: for aluminum wheel

131 N*m (1336 kgf*cm, 97 ft.*lbf)

for steel wheel

209 N*m (2131 kgf*cm, 154 ft.*lbf)

13. INSTALL NO. 2 PARKING BRAKE CABLE ASSEMBLY

a. Install the clamp with the bolt (labeled A).



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































Torque: 19 N*m (194 kgf*cm, 14 ft.*lbf)

b. Install the No. 2 parking brake cable to the rear axle carrier with the bolt.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

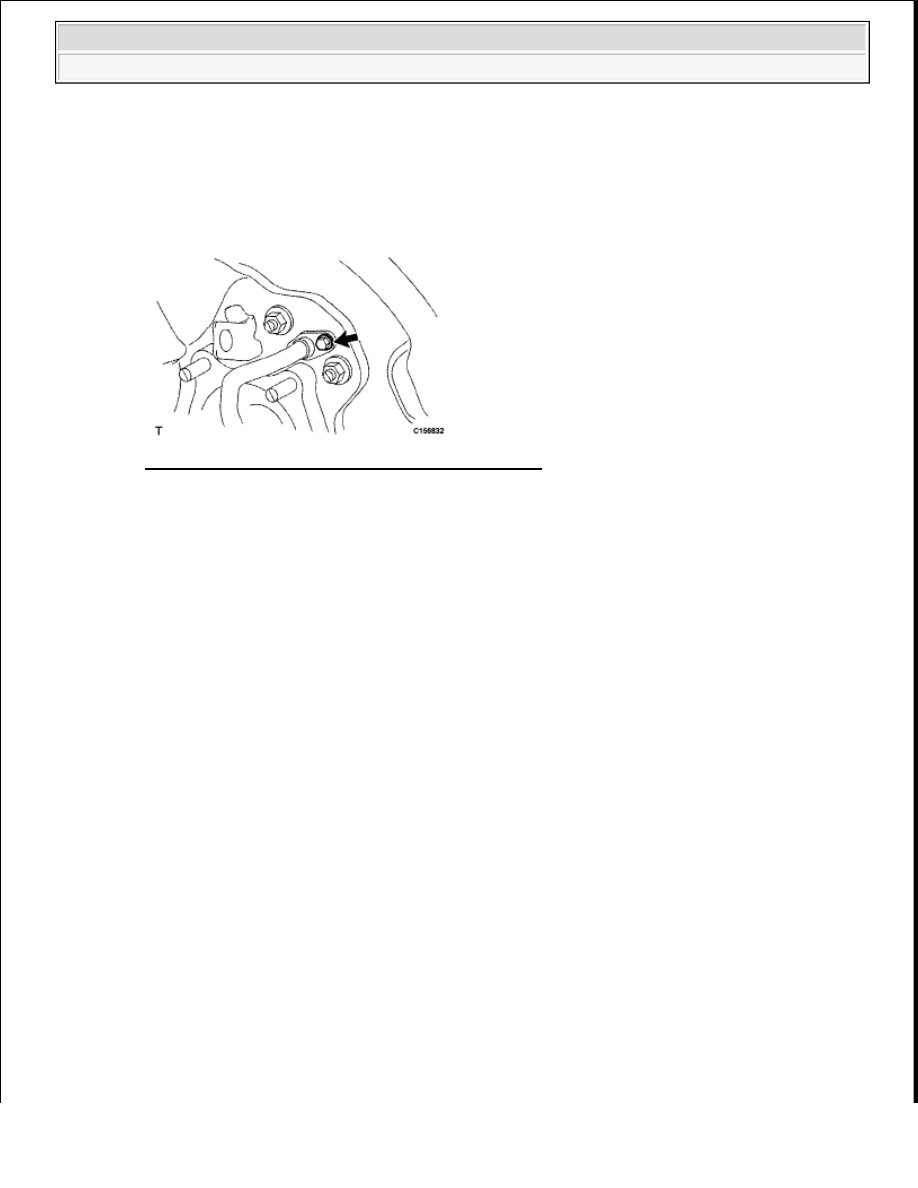

Fig. 36: Identifying No. 2 Parking Brake Cable Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the No. 2 parking brake cable to the intermediate lever (labeled B) and install the 5 bolts

(labeled C and D).

Torque: for bolt C

19 N*m (194 kgf*cm, 14 ft.*lbf)

for bolt D

14 N*m (138 kgf*cm, 10 ft.*lbf)

d. Connect the No. 2 parking brake cable to the 2 clamps (labeled E).

NOTE:

Do not bend and twist the parking brake cable.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra

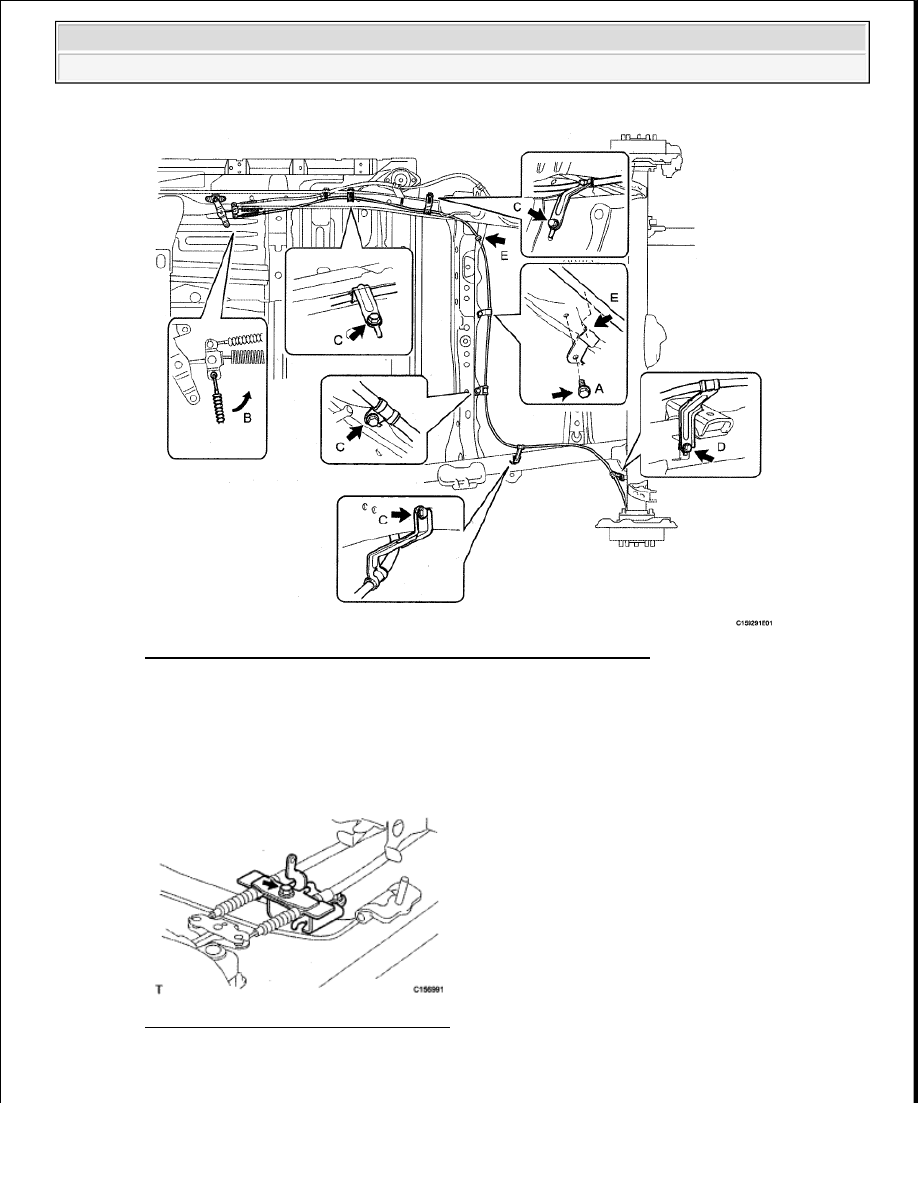

Fig. 37: Identifying No. 2 Parking Brake Cable Clamps And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. INSTALL NO. 2 CABLE RETAINER

a. Install the retainer with the bolt.

Torque: 13 N*m (127 kgf*cm, 9 ft.*lbf)

Fig. 38: Identifying Cable Retainer Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. INSTALL INTERMEDIATE LEVER TENSION SPRING
