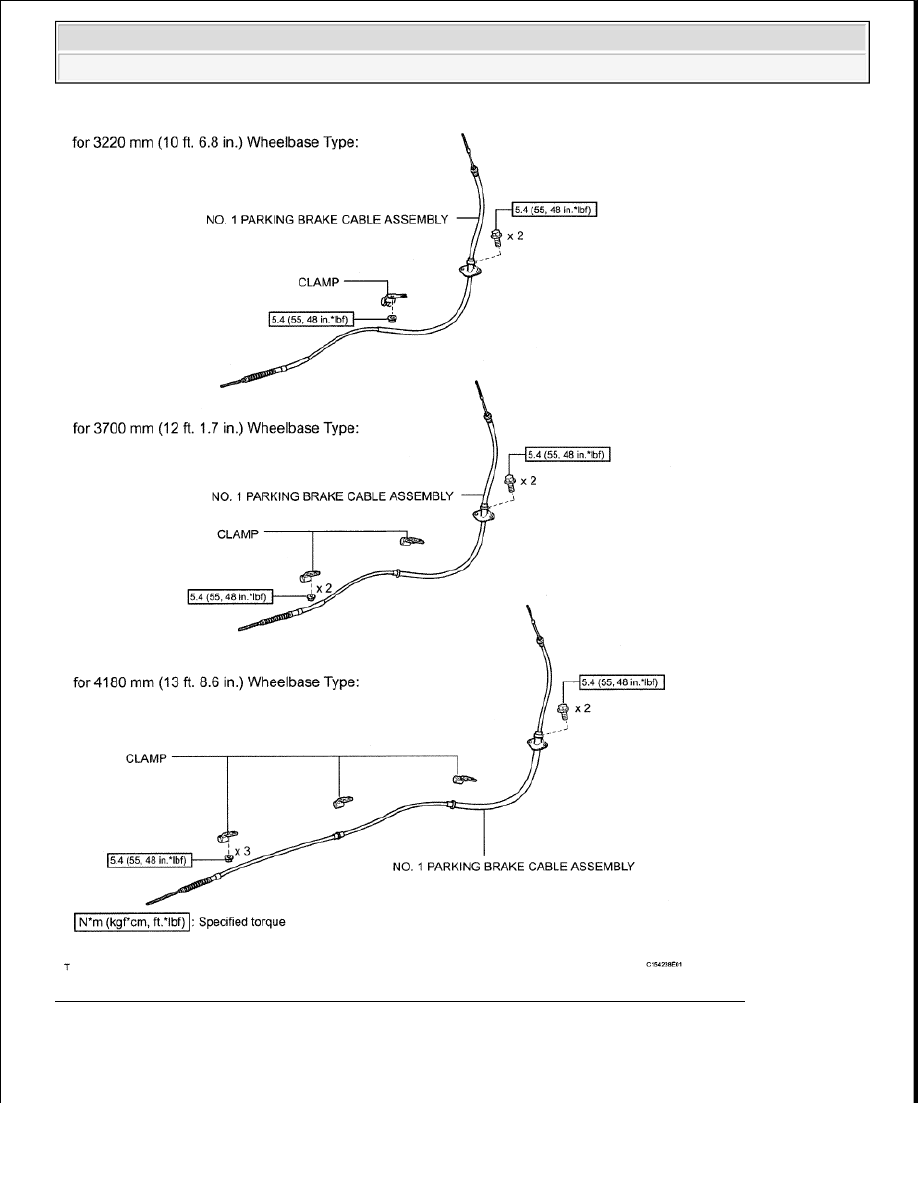

Fig. 18: Identifying Parking Brake Cable Components And Torque Specifications (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra

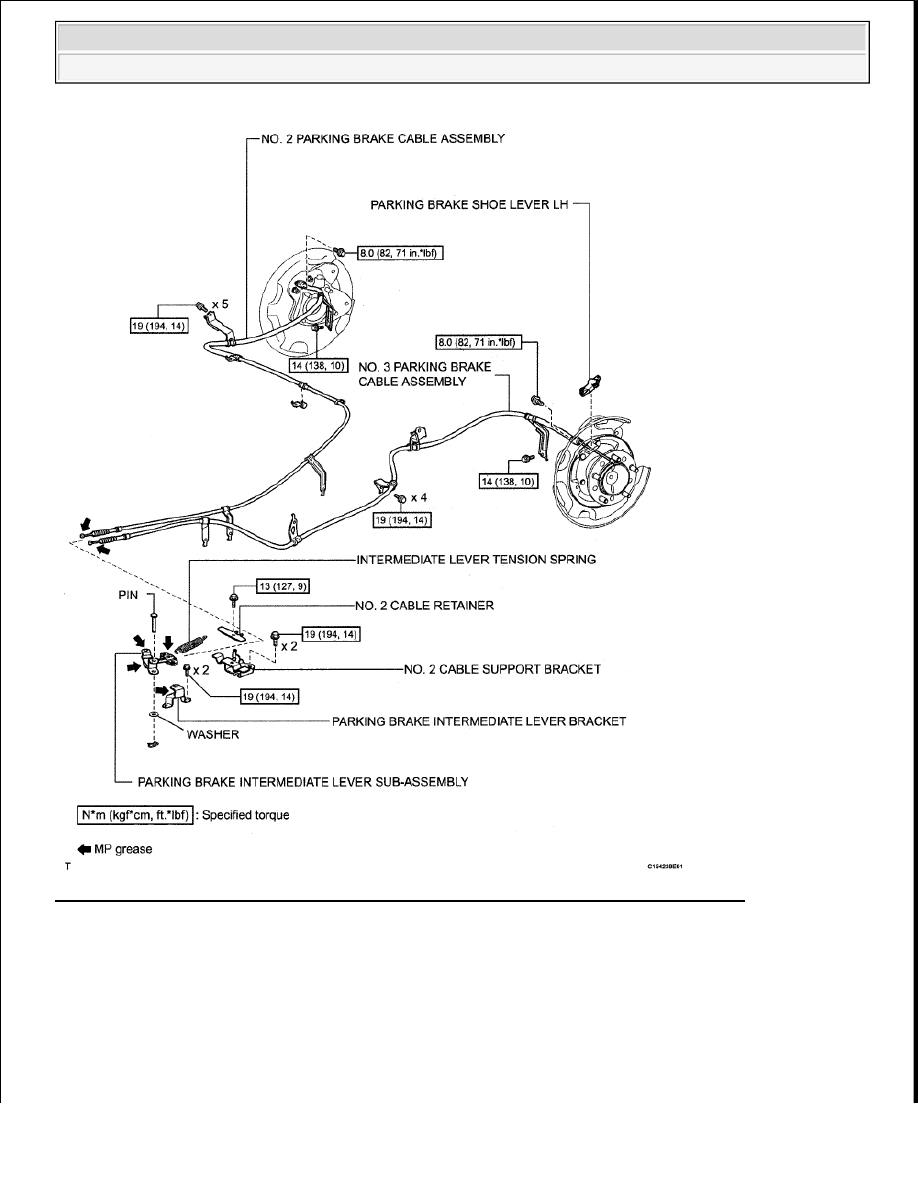

Fig. 19: Identifying Parking Brake Cable Components And Torque Specifications (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































2. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

3. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

4. REMOVE NO. 1 INSTRUMENT PANEL SAFETY PAD INSERT (See REMOVAL )

5. RELEASE PARKING BRAKE PEDAL

6. DISCONNECT NO. 1 PARKING BRAKE CABLE ASSEMBLY (see REMOVAL )

7. REMOVE FRONT NO. 3 EXHAUST PIPE SUB-ASSEMBLY (for 1GR-FE)

a. for Regular Cab Standard Deck:

Remove the front No. 3 exhaust pipe (see REMOVAL ).

8. REMOVE FRONT NO. 2 EXHAUST PIPE ASSEMBLY (for 1GR-FE)

a. for Regular Cab Standard Deck:

Remove the front No. 2 exhaust pipe (see REMOVAL ).

b. except Regular Cab Standard Deck:

Remove the front No. 2 exhaust pipe (see REMOVAL ).

9. REMOVE FRONT NO. 2 EXHAUST PIPE ASSEMBLY (for 2UZ-FE)

a. for Regular Cab Standard Deck:

Remove the front No. 2 exhaust pipe (See REMOVAL ).

b. except Regular Cab Standard Deck:

Remove the front No. 2 exhaust pipe (See REMOVAL ).

10. REMOVE FRONT NO. 3 EXHAUST PIPE SUB-ASSEMBLY (for 2UZ-FE)

a. for Regular Cab Standard Deck:

Remove the front No. 3 exhaust pipe (See REMOVAL ).

11. REMOVE FRONT NO. 3 EXHAUST PIPE SUB-ASSEMBLY (for 3UR-FE)

a. for Regular Cab Standard Deck:

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































Remove the front No. 3 exhaust pipe (See REMOVAL ).

12. REMOVE FRONT NO. 2 EXHAUST PIPE ASSEMBLY (for 3UR-FE)

a. for Regular Cab Standard Deck:

Remove the front No. 2 exhaust pipe (See REMOVAL ).

b. except Regular Cab Standard Deck:

Remove the front No. 2 exhaust pipe (See REMOVAL ).

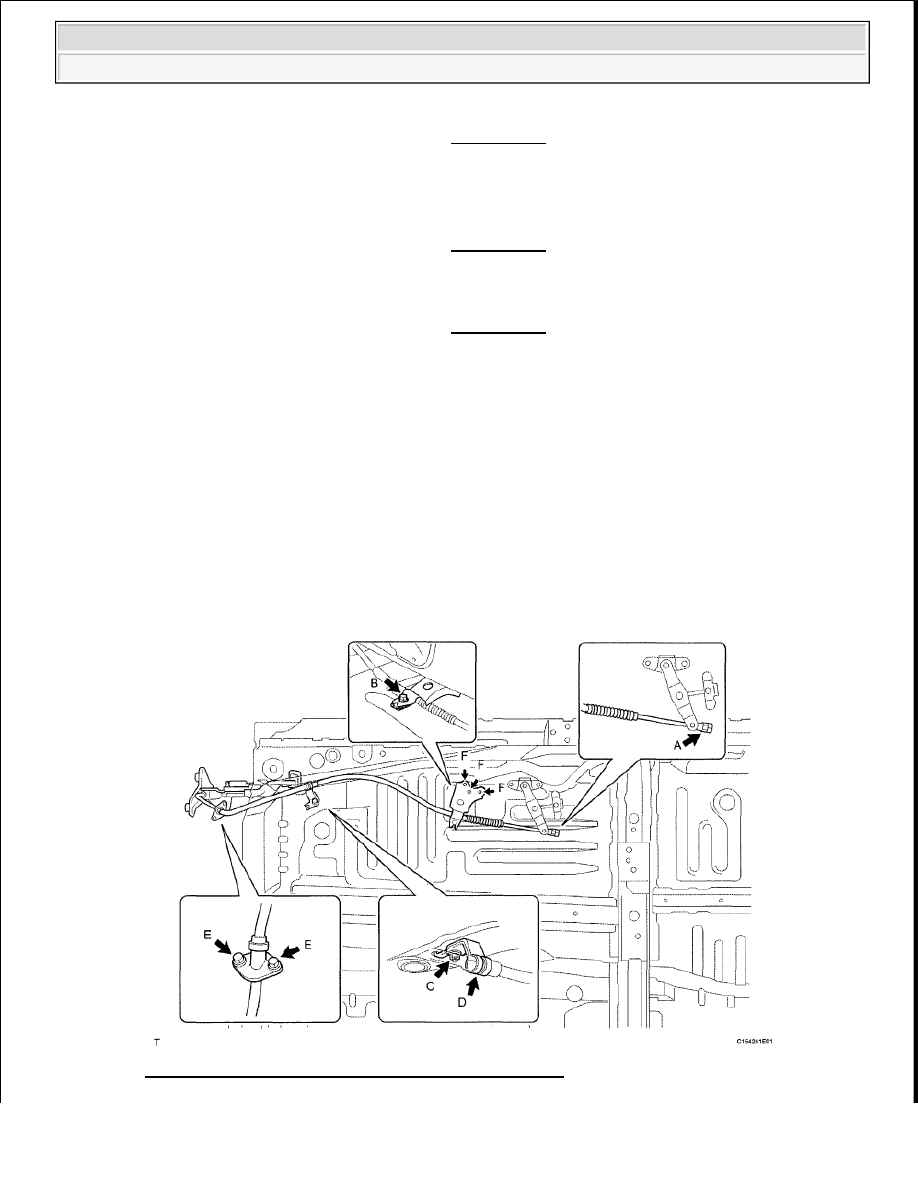

13. REMOVE NO. 1 PARKING BRAKE CABLE ASSEMBLY (for 3220 mm [10 ft. 6.8 in.] Wheelbase

Type)

a. Remove the adjustment nut and lock nut (labeled A).

b. Remove the bolt (labeled B) and cable retainer.

c. Remove the nut (labeled C) and clamp from the body.

d. Disconnect the clamp (labeled D) from the No. 1 parking brake cable.

e. Remove the 2 bolts (labeled E) and No. 1 parking brake cable from the inside of the vehicle.

f. Remove the 3 bolts (labeled F) and No. 1 cable support bracket.

Fig. 20: Identifying No. 1 Cable Support Bracket Bolts

NOTE:

Do not bend and twist the parking brake cable.
