Torque: 0.9 N*m (9 kgf*cm, 8 in.*lbf)

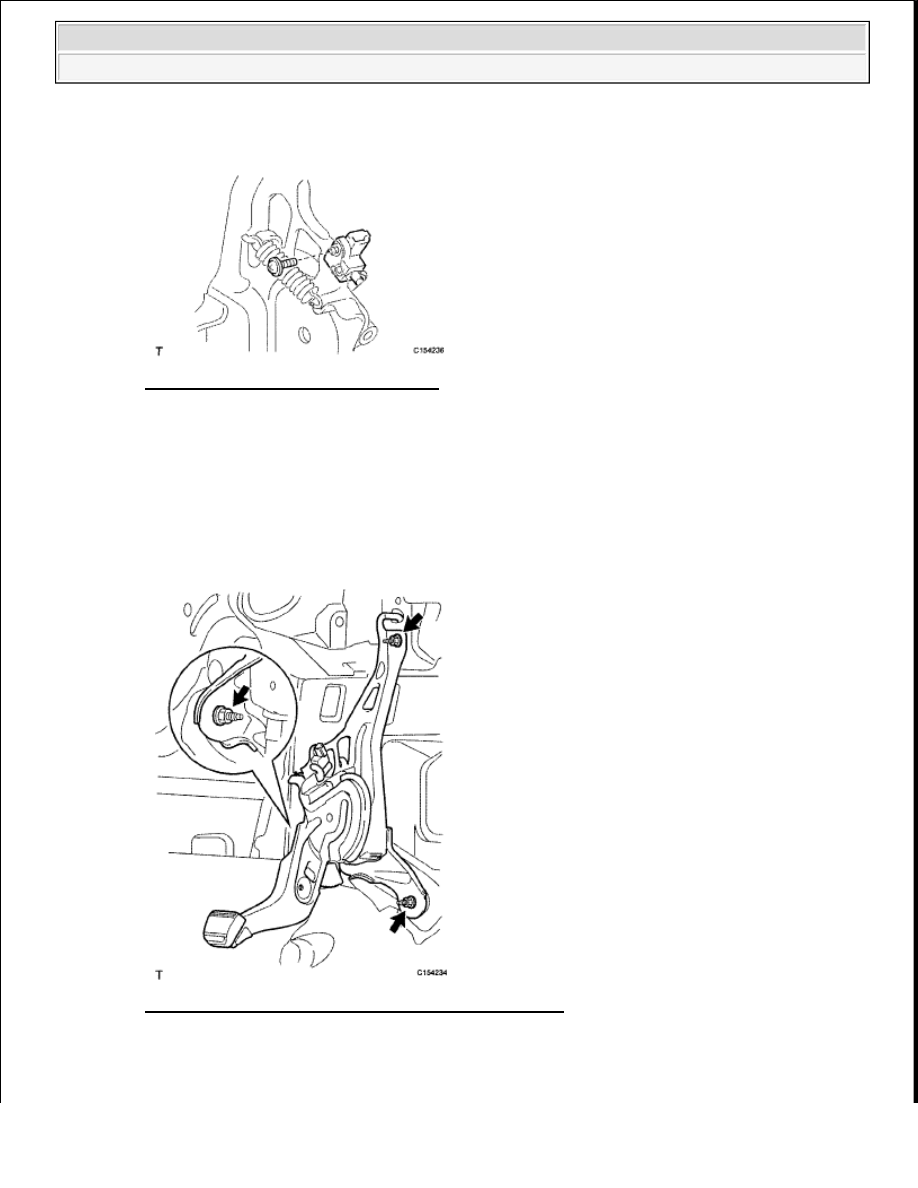

Fig. 11: Identifying Screw And Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL PARKING BRAKE CONTROL PEDAL ASSEMBLY

a. Install the control pedal to the body with the 3 nuts.

Torque: 13 N*m (127 kgf*cm, 9 ft.*lbf)

Fig. 12: Identifying Parking Brake Control Pedal Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the wire harness clamp to the control pedal.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra





























c. Connect the parking brake switch connector.

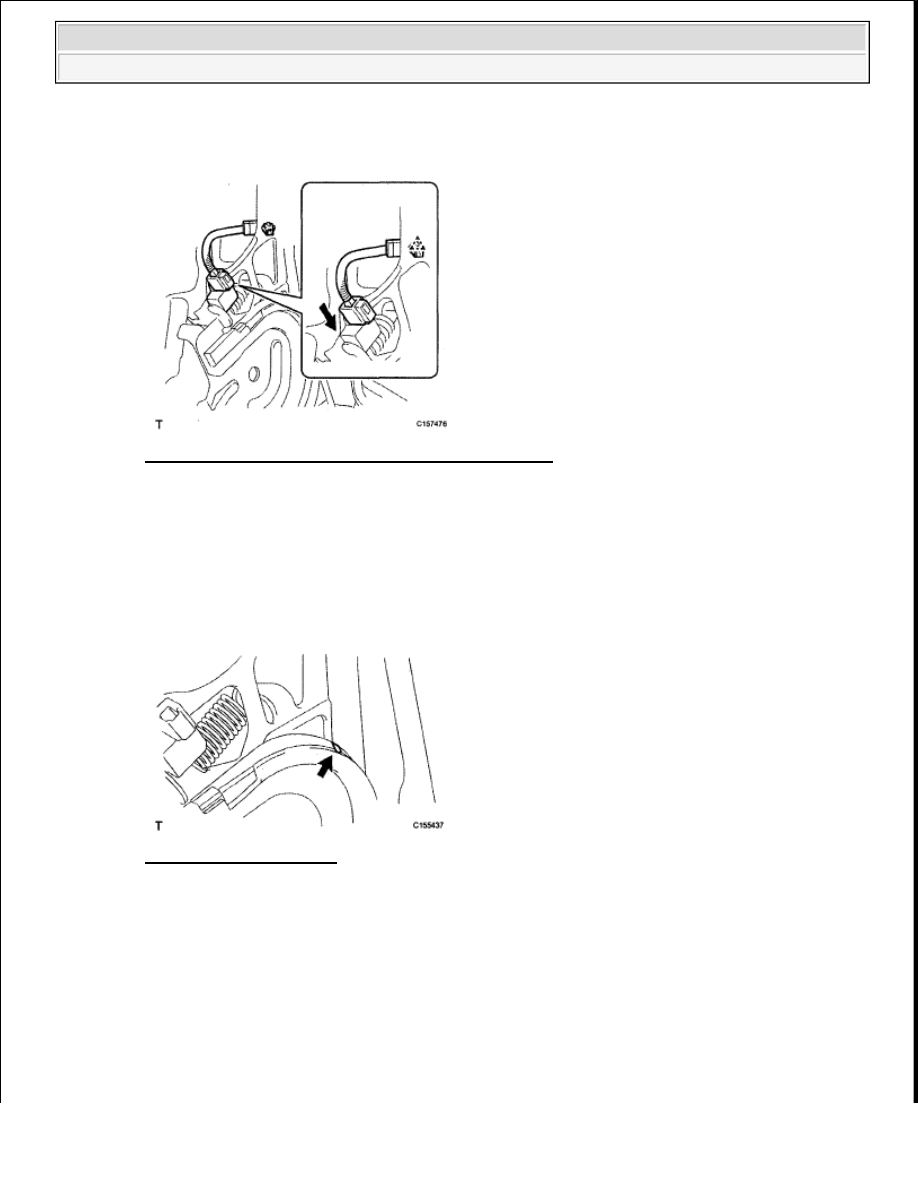

Fig. 13: Identifying Parking Brake Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. CONNECT NO. 1 PARKING BRAKE CABLE ASSEMBLY

a. Connect the parking brake cable to the control pedal.

b. Using needle-nose pliers, slowly bend down the claw.

Fig. 14: Identifying Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the clip to the control pedal.

NOTE:

Be careful not to damage the parking brake cable or claw.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































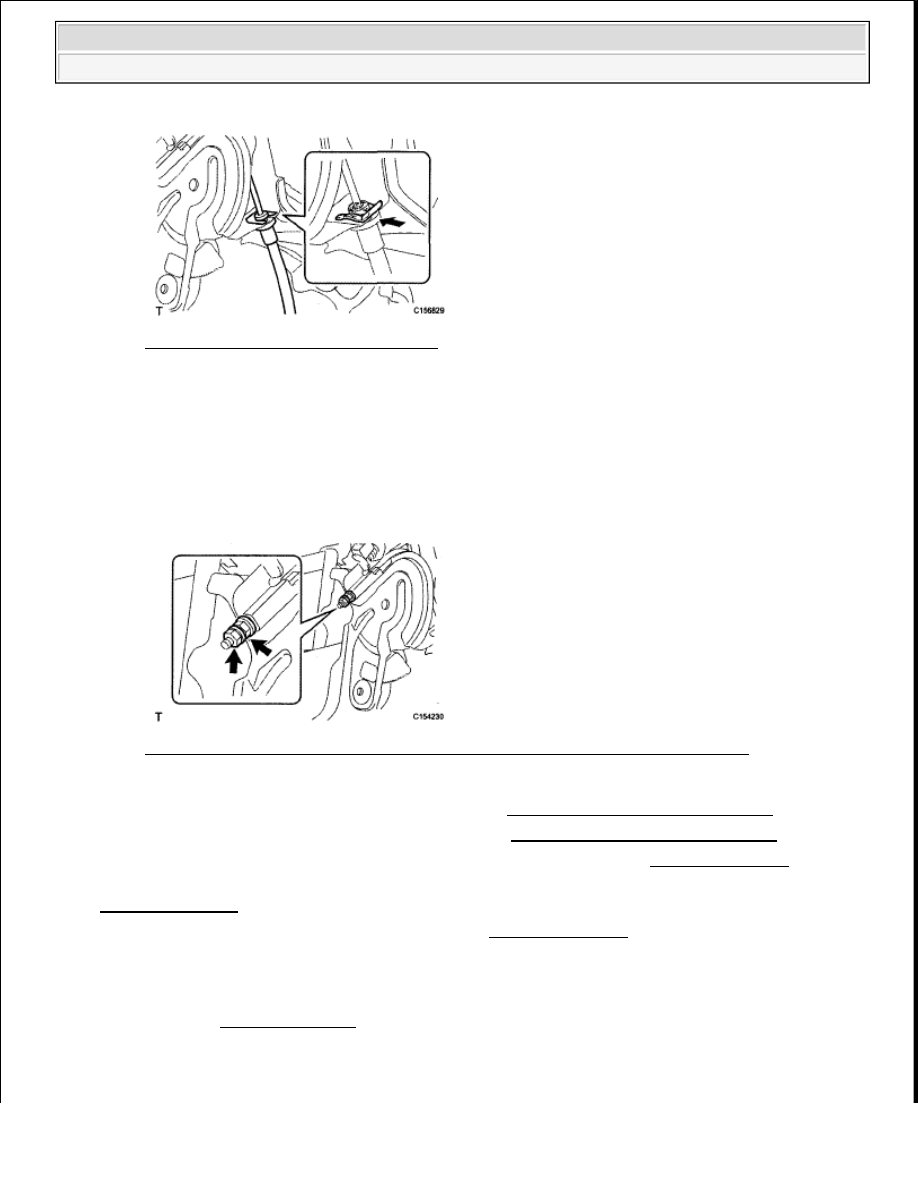

Fig. 15: Identifying control Pedal Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Temporarily install the adjustment nut and lock nut.

HINT:

The nuts will be tightened to a torque specification in the "ADJUST PARKING BRAKE PEDAL
TRAVEL" procedure.

Fig. 16: Identifying No. 1 Parking Brake Cable Lock Nut And Adjustment Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. CHECK PARKING BRAKE PEDAL TRAVEL (see PROBLEM SYMPTOMS TABLE )

4. ADJUST PARKING BRAKE PEDAL TRAVEL (see PROBLEM SYMPTOMS TABLE )

5. INSTALL NO. 1 INSTRUMENT PANEL SAFETY PAD INSERT (See INSTALLATION )

6. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

7. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

8. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

PARKING BRAKE CABLE

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































COMPONENTS

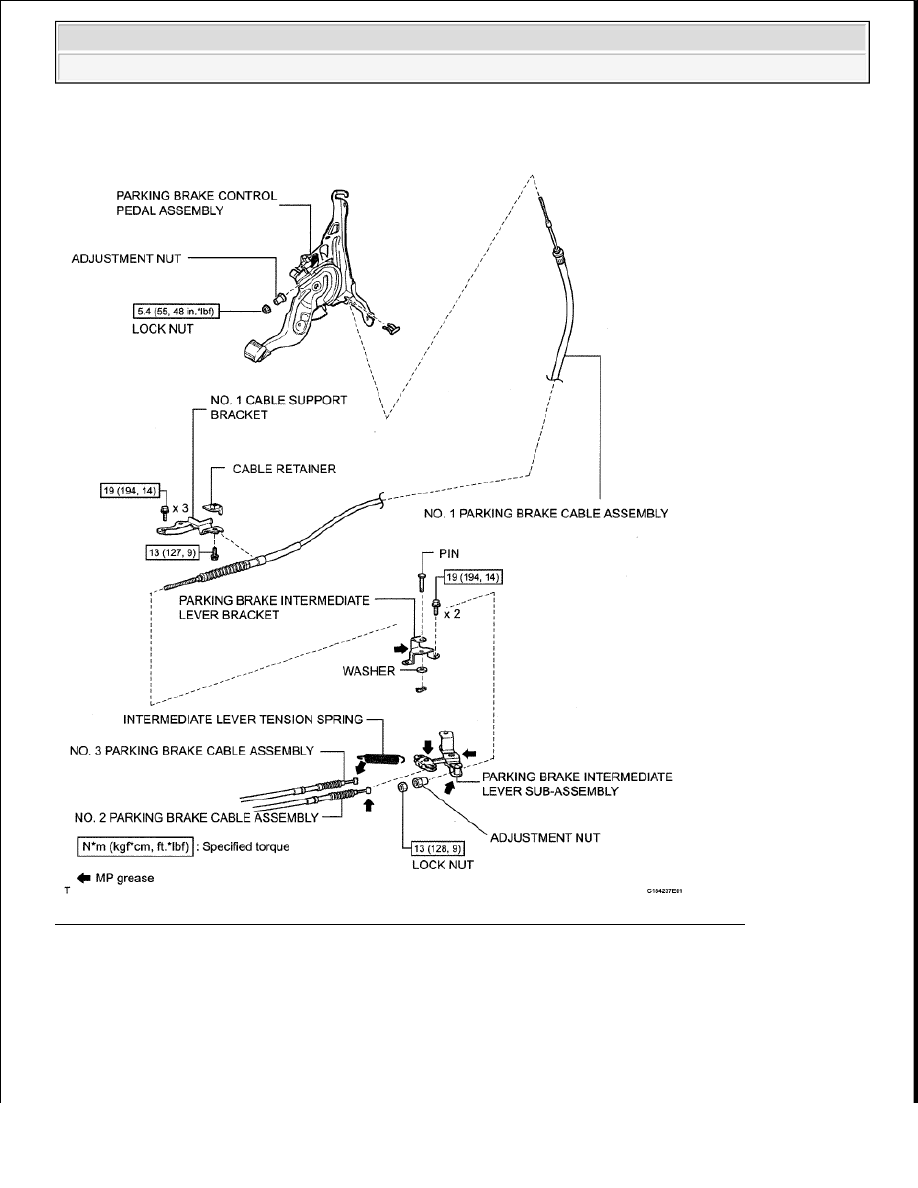

Fig. 17: Identifying Parking Brake Cable Components And Torque Specifications (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
