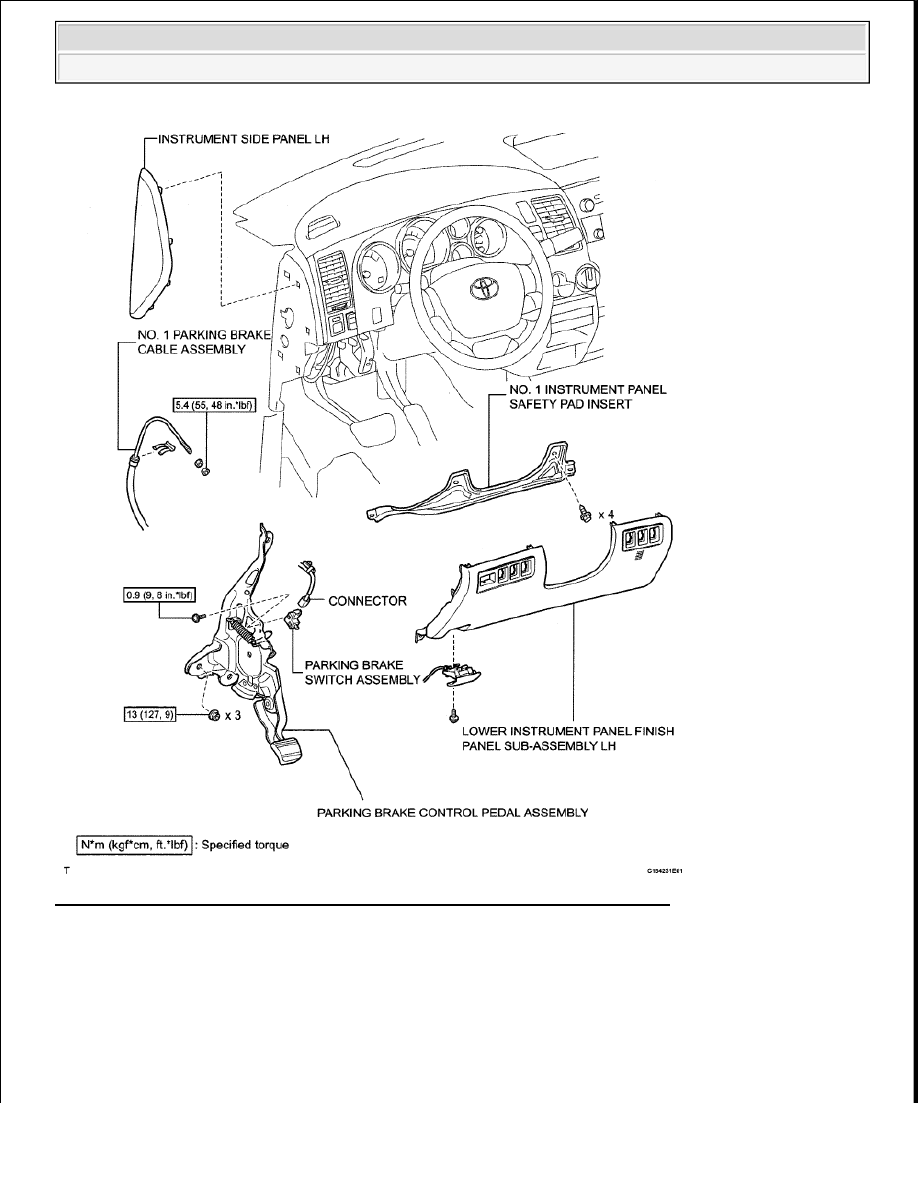

Fig. 4: Identifying Parking Brake Pedal Components And Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra





























2. RELEASE PARKING BRAKE PEDAL

3. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

5. REMOVE NO. 1 INSTRUMENT PANEL SAFETY PAD INSERT (See REMOVAL )

6. DISCONNECT NO. 1 PARKING BRAKE CABLE ASSEMBLY

a. Remove the lock nut and adjustment nut.

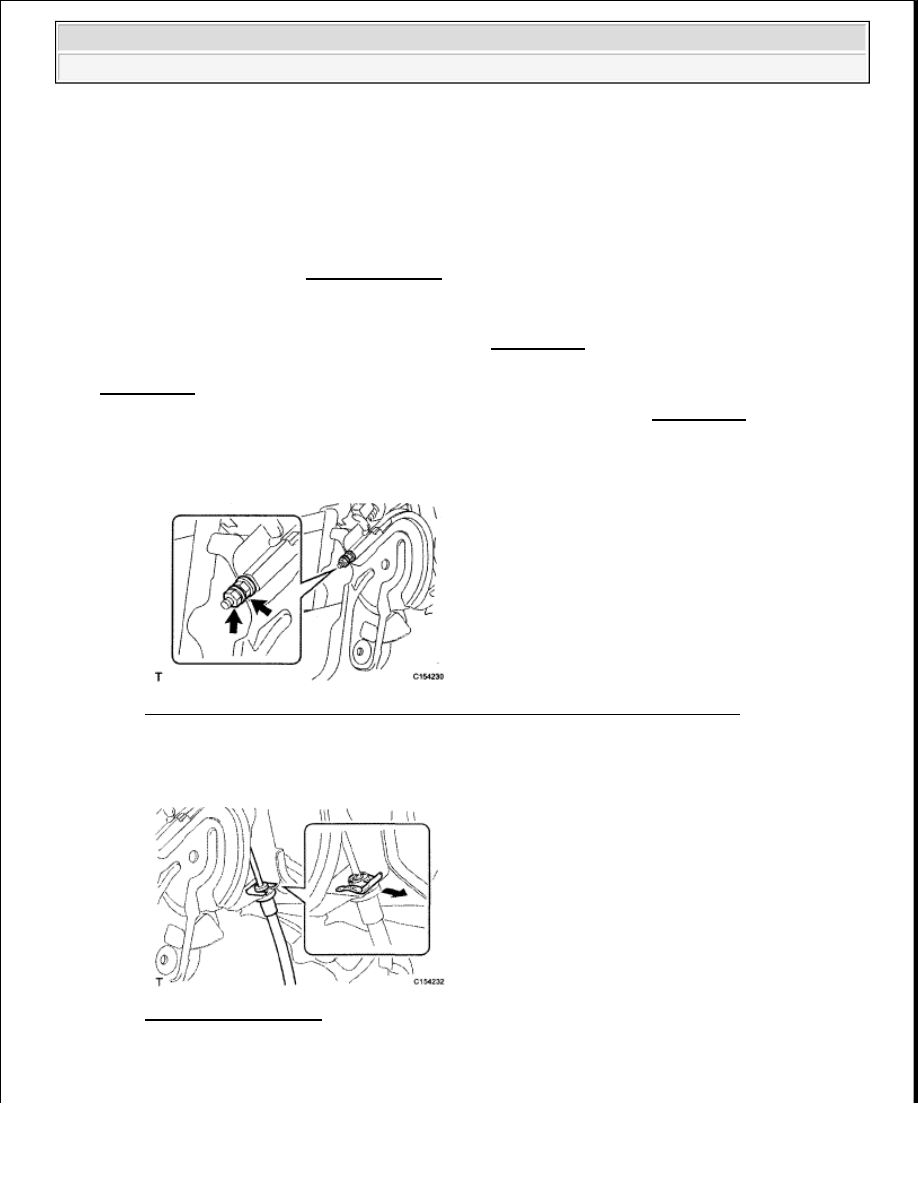

Fig. 5: Identifying No. 1 Parking Brake Cable Lock Nut And Adjustment Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the clip.

Fig. 6: Identifying Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Using a screwdriver, slowly bend up the claw.

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra





























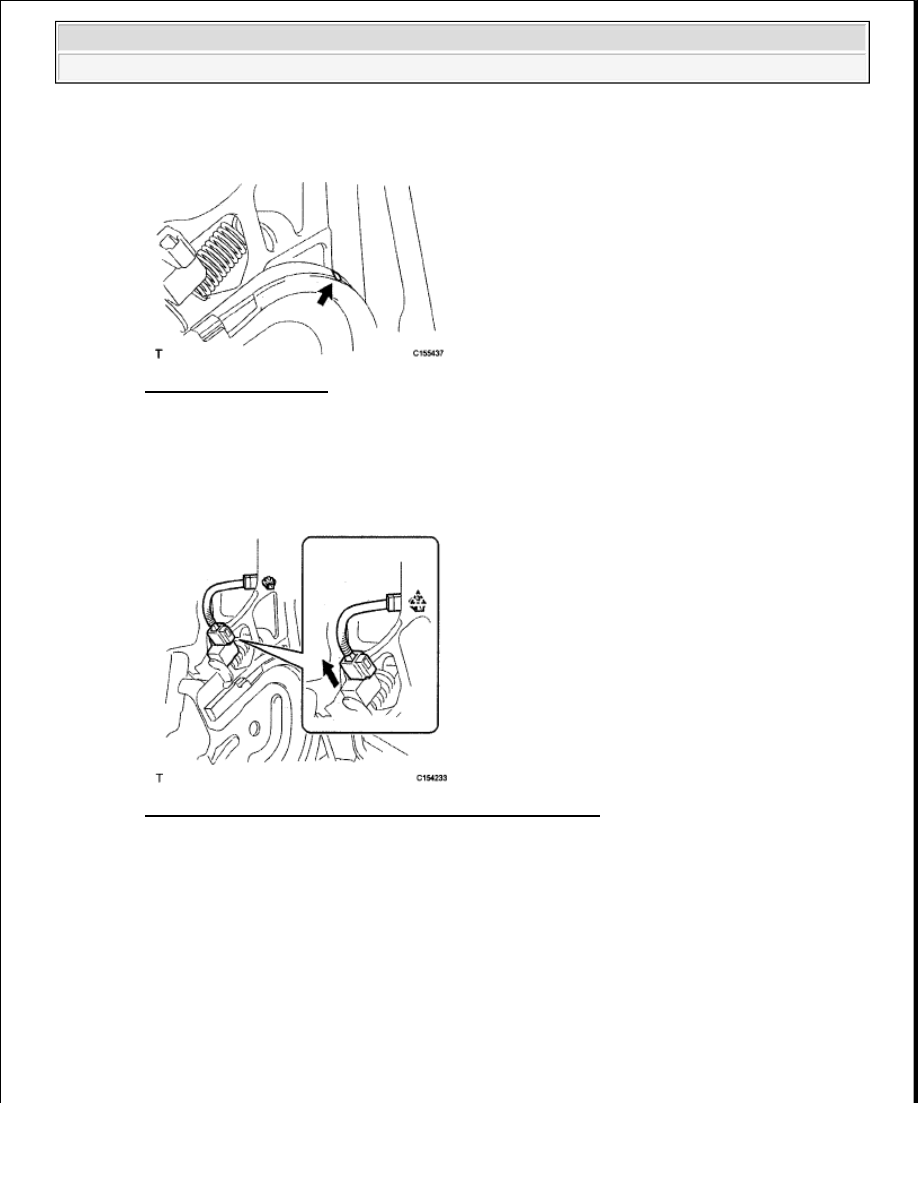

Fig. 7: Identifying Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Disconnect the parking brake cable from the parking brake control pedal.

7. REMOVE PARKING BRAKE CONTROL PEDAL ASSEMBLY

a. Disconnect the connector.

Fig. 8: Identifying Parking Brake Control Pedal Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the wire harness clamp from the control pedal.

c. Remove the 3 nuts and parking brake control pedal from the body.

NOTE:

Be careful not to damage the No. 1 parking brake cable or claw.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra





























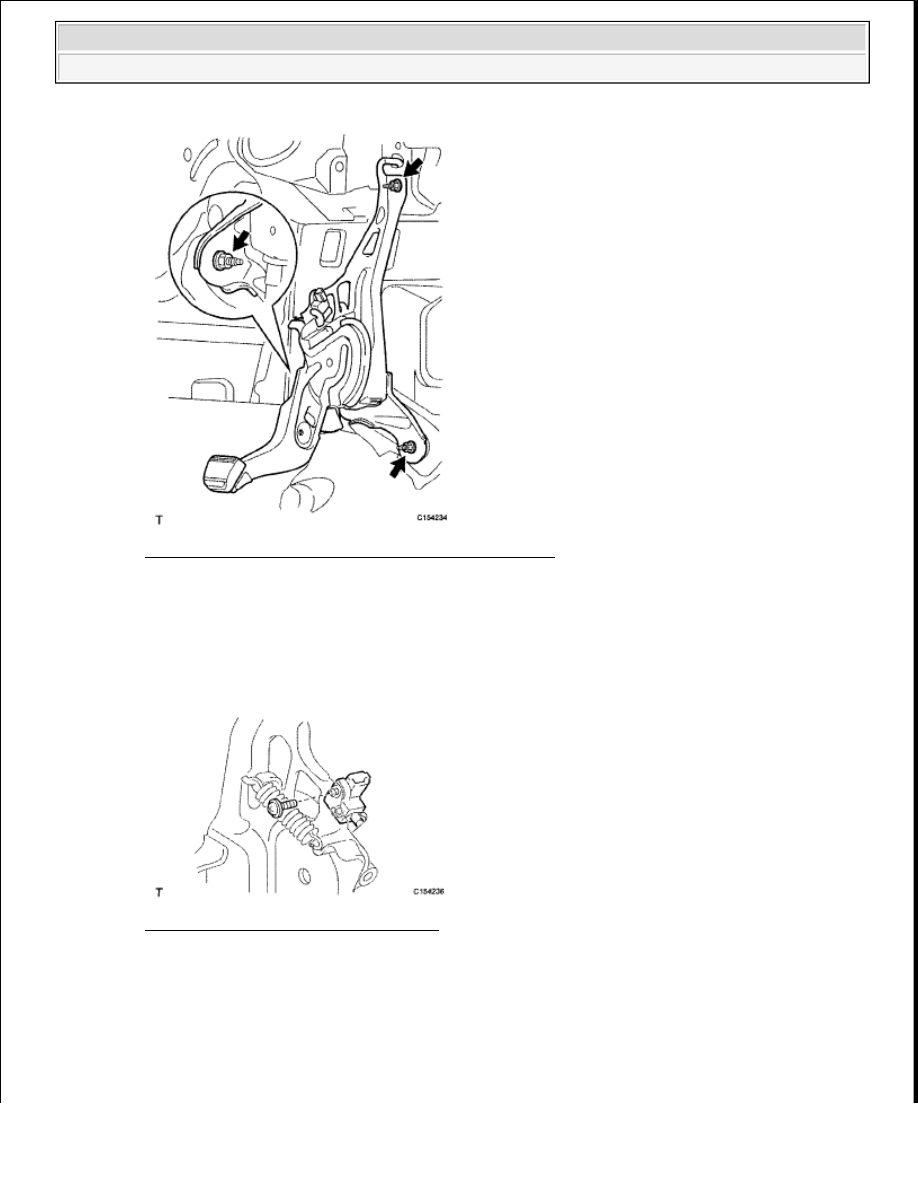

Fig. 9: Identifying Parking Brake Control Pedal Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1. REMOVE PARKING BRAKE SWITCH ASSEMBLY

a. Remove the screw and switch.

Fig. 10: Identifying Screw And Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1. INSTALL PARKING BRAKE SWITCH ASSEMBLY

a. Install the switch with the screw.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra
