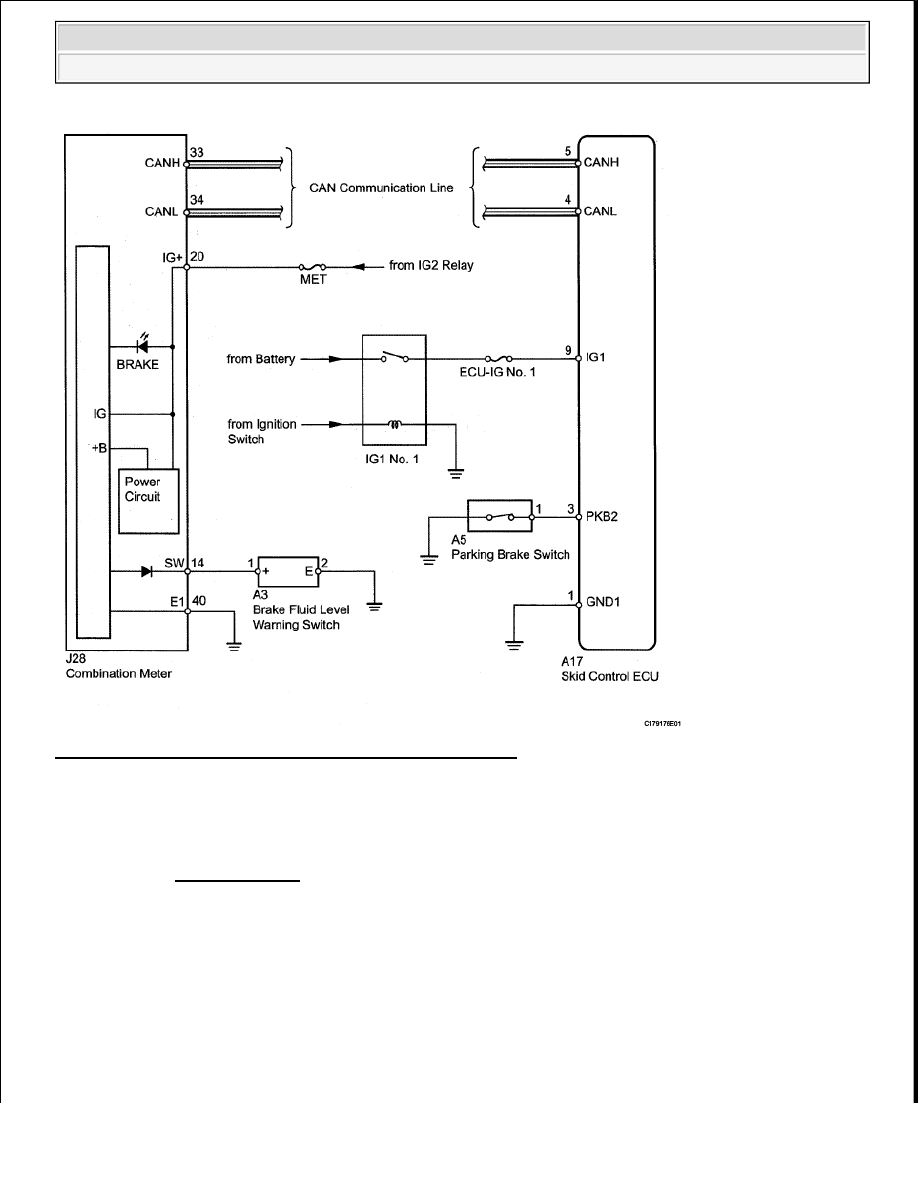

Fig. 91: Identifying Brake Warning Light - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. PREPARE FOR INSPECTION

a. Check that both of the following conditions are satisfied.



The brake fluid level in the brake master cylinder reservoir is correct.



The parking brake is released.

HINT:



When the ABS warning light remains illuminated, repair the malfunction in the ABS system

NOTE:

When replacing the VSC actuator assembly, perform zero point calibration (See
CALIBRATION ).



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































first.



When the VSC OFF indicator light is blinking, repair the malfunction in the VSC system
first.

2. CHECK DTC

a. Check if any ABS DTCs are output (See DTC CHECK/CLEAR ).

Result

RESULT TABLE

B: REPAIR CIRCUITS INDICATED BY OUTPUT DTCS

A: Go To Next Step

3. INSPECT CAN COMMUNICATION SYSTEM

a. Check if a CAN communication system DTC is output (See DIAGNOSTIC TROUBLE CODE

TABLE ).

Result

RESULT TABLE

B: GO TO CAN COMMUNICATION SYSTEM (See HOW TO PROCEED WITH
TROUBLESHOOTING )

A: Go To Next Step

4. CHECK CONNECTOR CONNECTION CONDITION

a. Check if the skid control ECU connector is connected securely.

OK: The connector is connected securely.

NG: CONNECT CONNECTOR CORRECTLY

OK: Go To Next Step

5. CHECK PARKING BRAKE SWITCH ASSEMBLY

a. Connect the Techstream to the DLC3.

Result

Proceed to

DTC is not output

A

DTC is output

B

Result

Proceed to

DTC is not output

A

DTC is output

B



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































b. Turn the ignition switch to ON.

c. Turn the Techstream on.

d. Select Data List mode and check the parking brake switch using the Techstream.

ABS/VSC/TRAC

DIAGNOSTIC NOTE TABLE

e. Check that ON and OFF are properly indicated on the Techstream display when the parking brake

lever is operated.

OK: Techstream display changes in accordance with the parking brake lever operation.

NG: Go to step 9

OK: Go To Next Step

6. INSPECT BRAKE FLUID LEVEL WARNING SWITCH

a. Remove the reservoir tank cap and strainer.

b. Disconnect the A3 switch connector.

c. Measure the resistance according to the value (s) in the table below.

HINT:

A float is placed inside the reservoir. Its position can be changed by increasing or decreasing the
brake fluid level.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

HINT:

If the result is as specified, adjust the brake fluid level to the MAX level after measuring the
resistance.

Tester Display

Measurement

Item/Range

Normal Condition

Diagnostic Note

Parking Brake SW

Parking brake switch/ON

or OFF

ON: Parking brake
applied
OFF: Parking brake
released

-

Tester Connection

Switch Condition

Specified Condition

1 (+) - 2 (E)

Float up (Switch OFF)

10 kohms or higher

1 (+) - 2 (E)

Float down (Switch ON)

Below 1 ohms



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































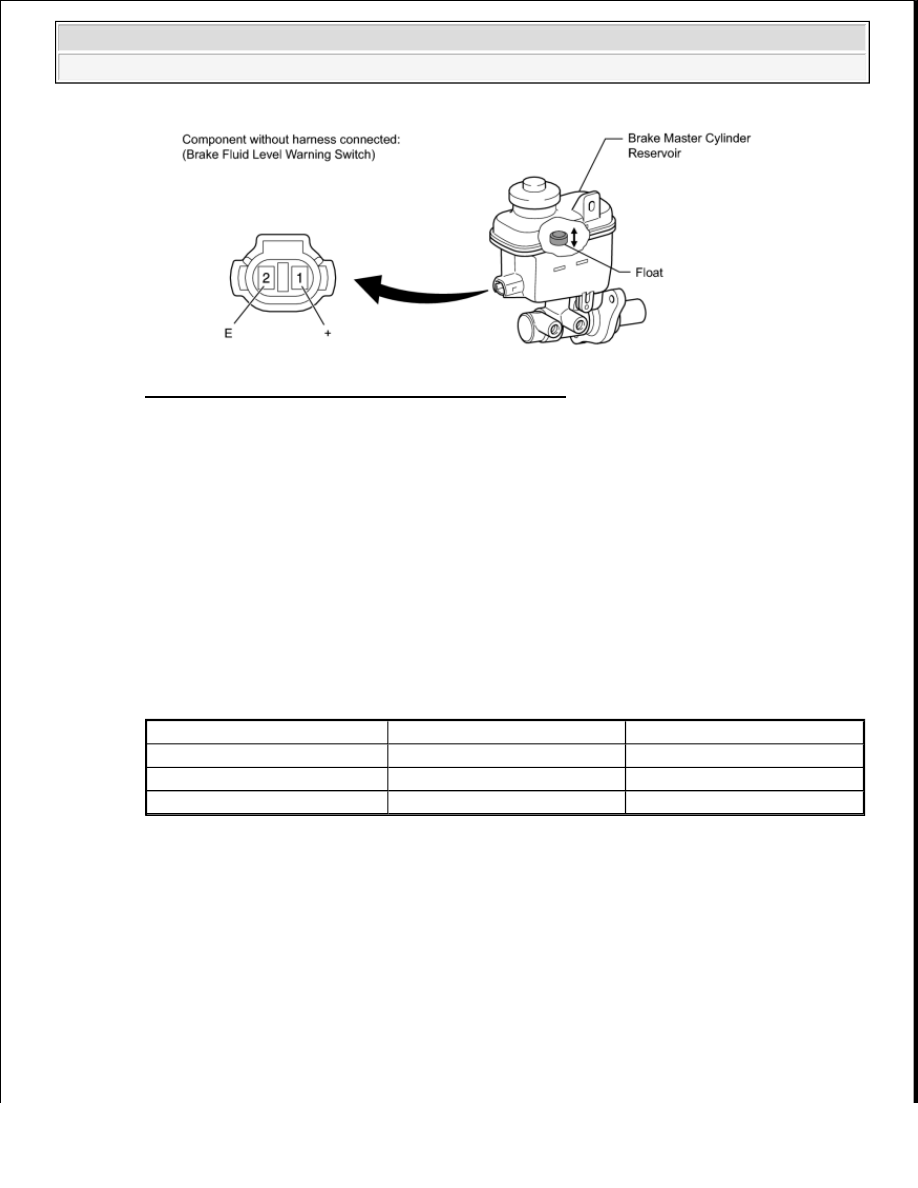

Fig. 92: Identifying Brake Fluid Level Warning Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE BRAKE MASTER CYLINDER RESERVOIR SUB-ASSEMBLY

OK: Go To Next Step

7. CHECK HARNESS AND CONNECTOR (COMBINATION METER - BRAKE FLUID LEVEL

WARNING SWITCH)

a. Disconnect the J28 meter connector.

b. Disconnect the A3 switch connector.

c. Measure the resistance according to the value (s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection

Condition

Specified Condition

A28-14 (SW) - A3-1 (+)

Always

Below 1 ohms

A28-14 (SW) - Body ground

Always

10 kohms or higher

A3-2 (E) - Body ground

Always

Below 1 ohms
