Toyota Tundra. Manual - part 812

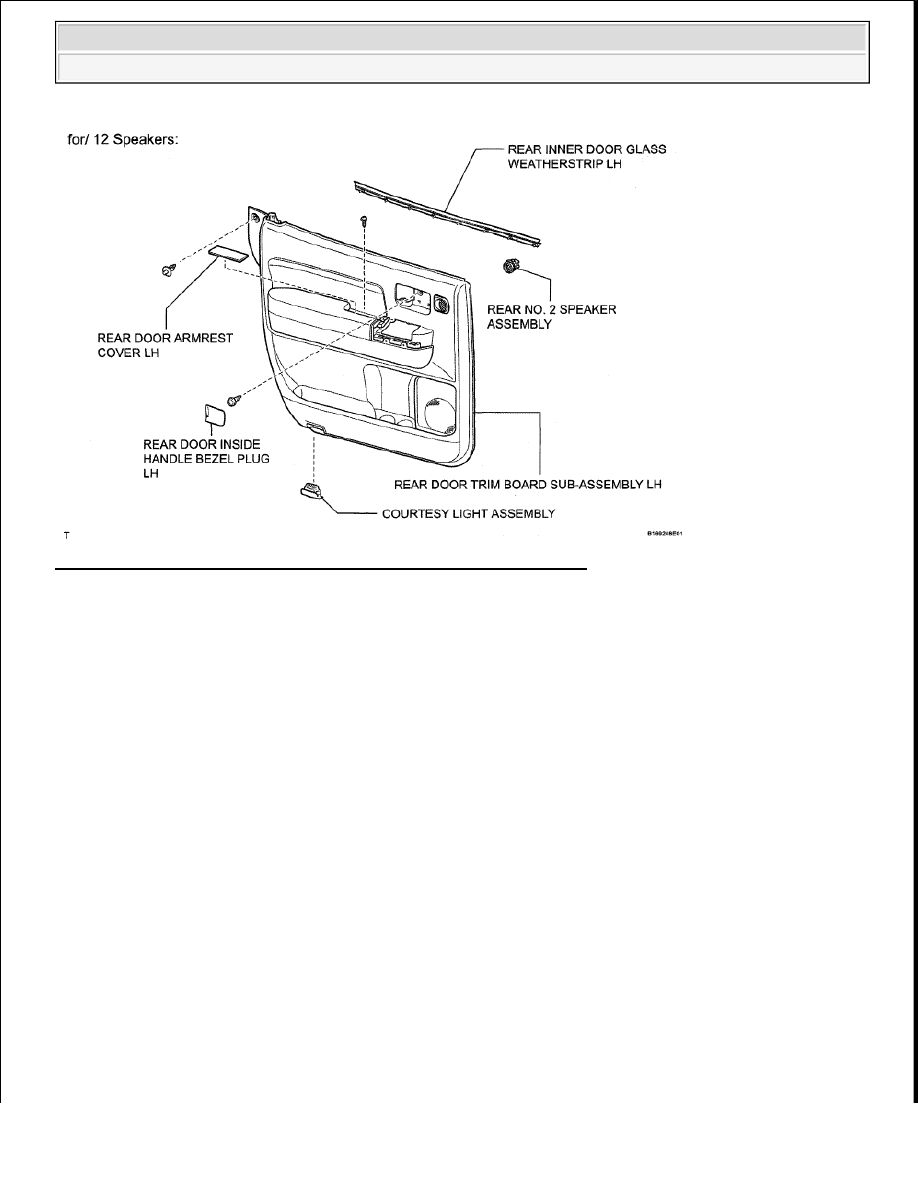

Fig. 290: Identifying Rear Door Components (2 Of 5) (For Crewmax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

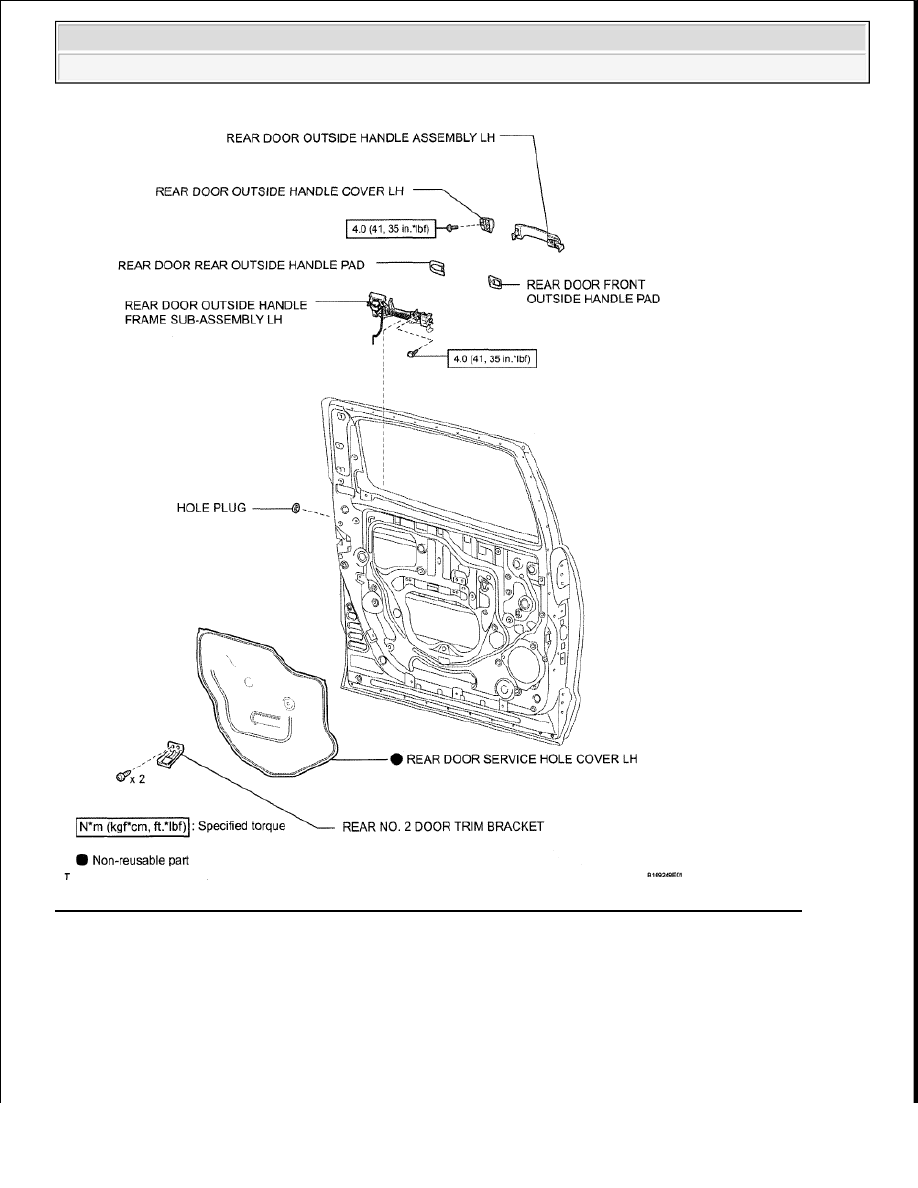

Fig. 291: Identifying Rear Door Components With Torque Specifications (3 Of 5) (For Crewmax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

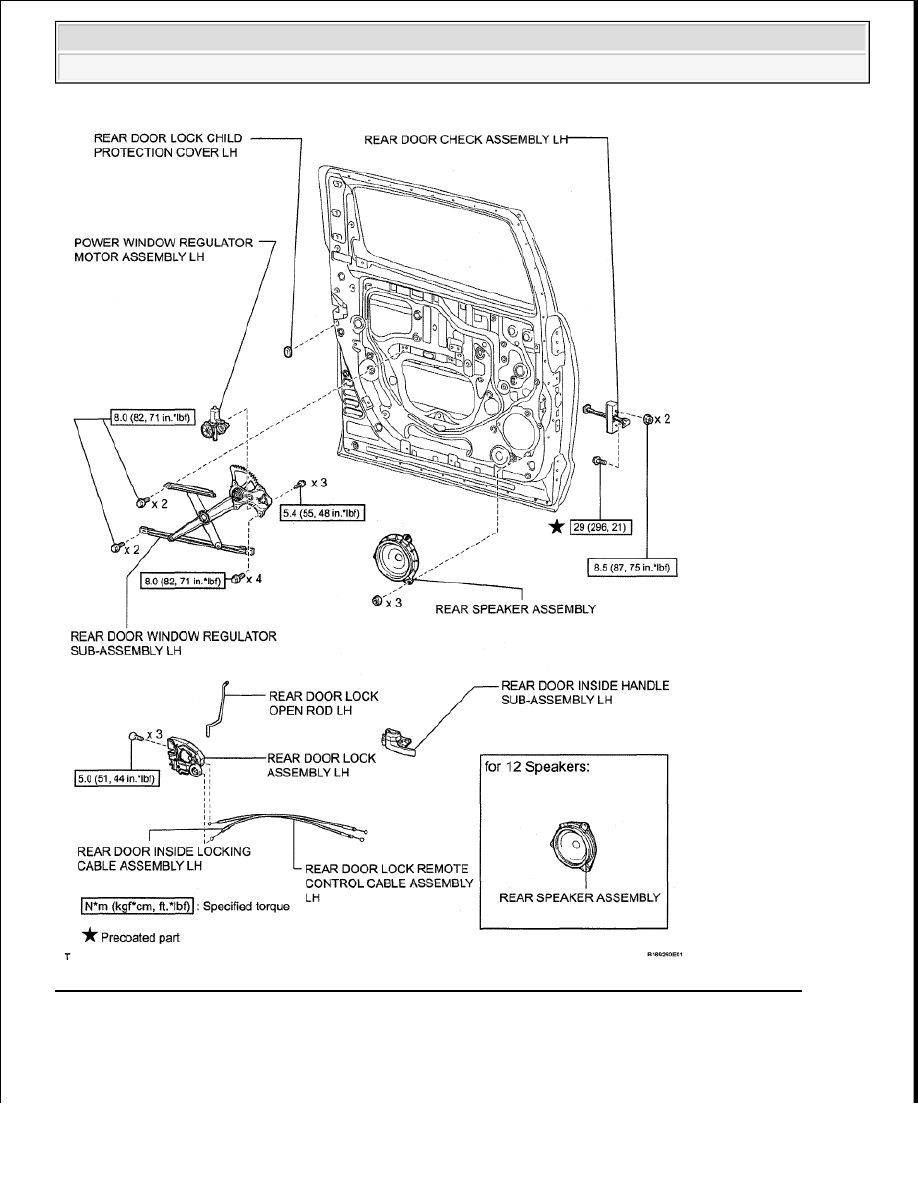

Fig. 292: Identifying Rear Door Components With Torque Specifications (4 Of 5) (For Crewmax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

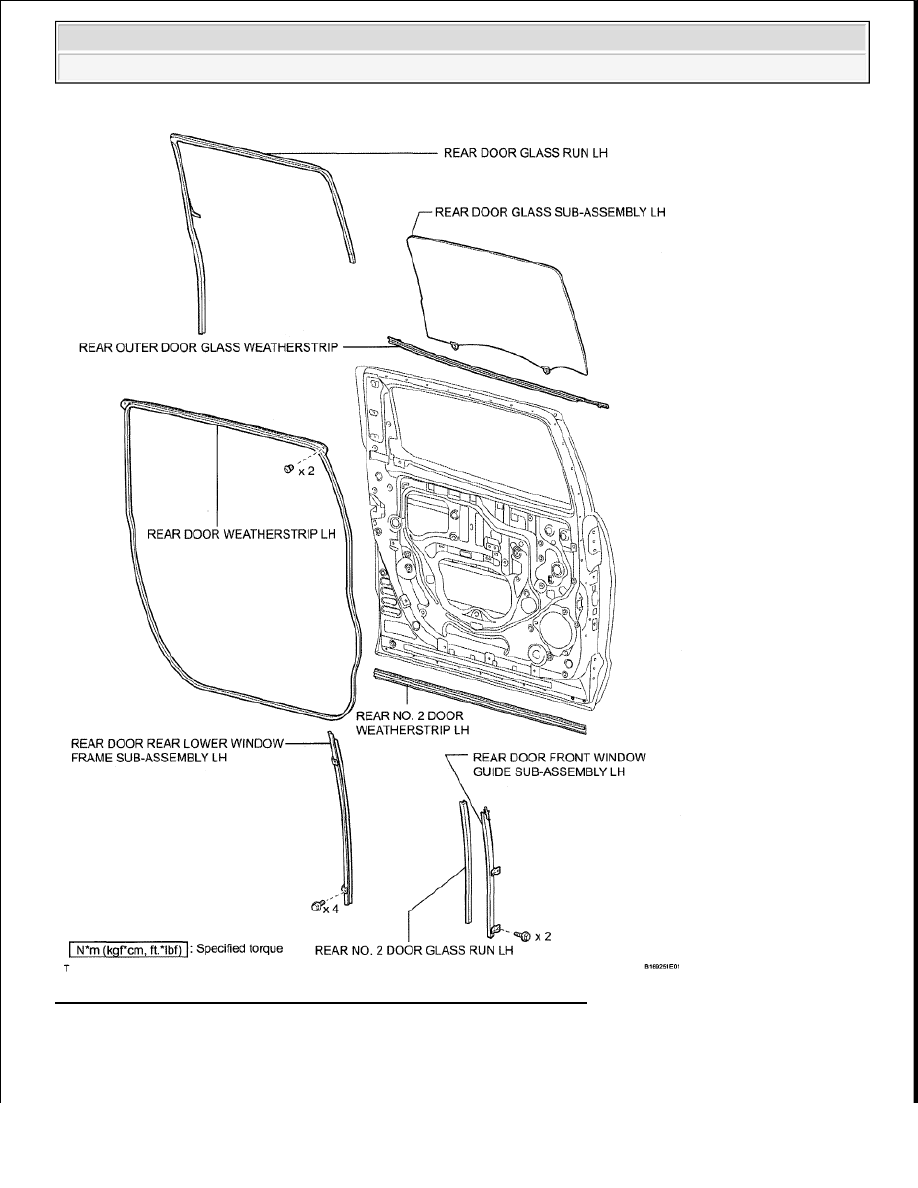

Fig. 293: Identifying Rear Door Components (5 Of 5) (For Crewmax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra
