20. INSTALL REAR SPEAKER ASSEMBLY (See INSTALLATION )

21. INSTALL REAR NO. 2 DOOR TRIM BRACKET

a. Install the bracket with the 2 screws.

Fig. 281: Identifying Rear No. 2 Door Trim Bracket Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22. INSTALL REAR INNER DOOR GLASS WEATHERSTRIP LH

23. INSTALL REAR DOOR TRIM BOARD SUB-ASSEMBLY LH

a. Connect the 2 cables to the inside handle.

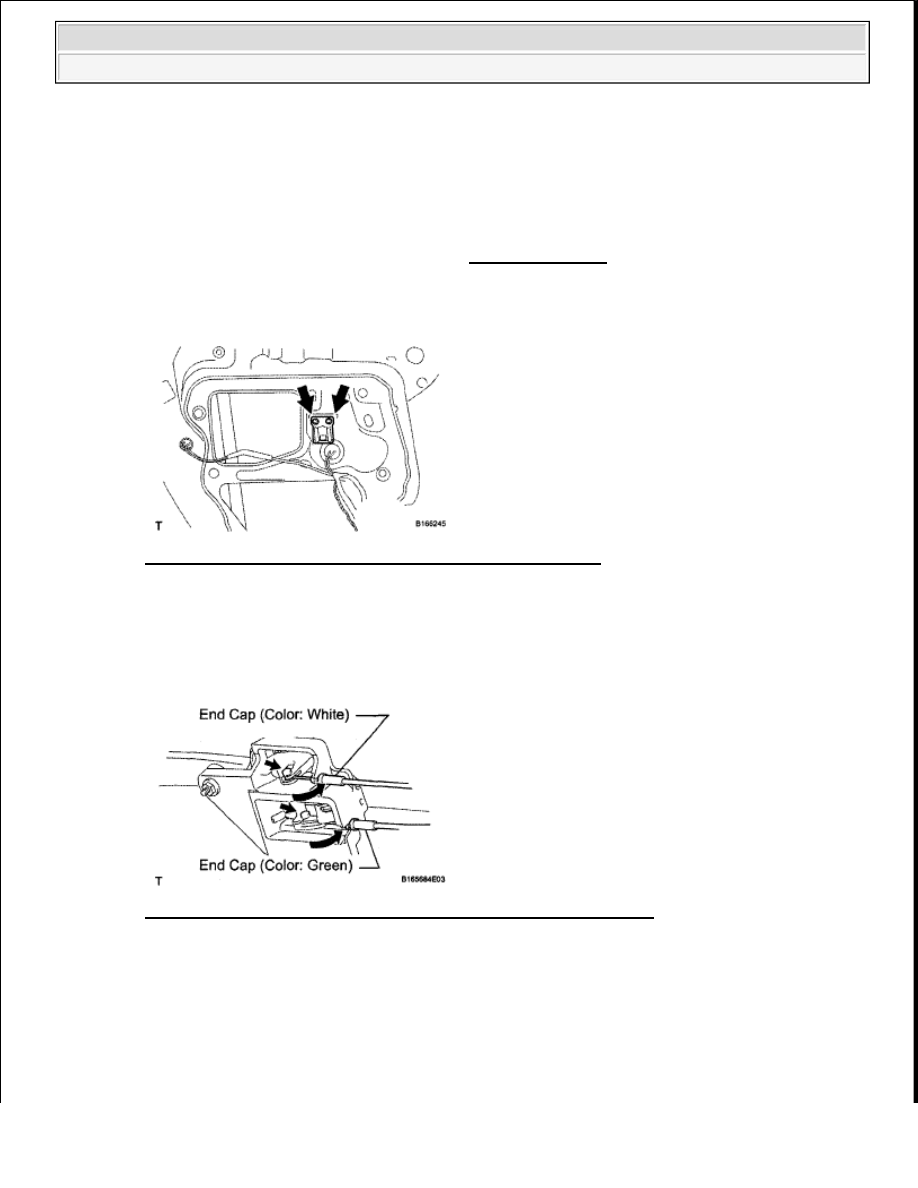

Fig. 282: Identifying Rear Door Trim Board Inside Handle Cables
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the inside handle's knob to the door trim board.

c. Attach the 9 clips to install the door trim board.

d. Install the inside handle and door trim board to the door trim panel with the screw.

e. Install the door trim board to the door panel with the screw

f. Attach the clip.

through the service hole cover.



There should be no wrinkles or folds after attaching the service
hole cover.



After attaching the service hole cover, check the sealing quality.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































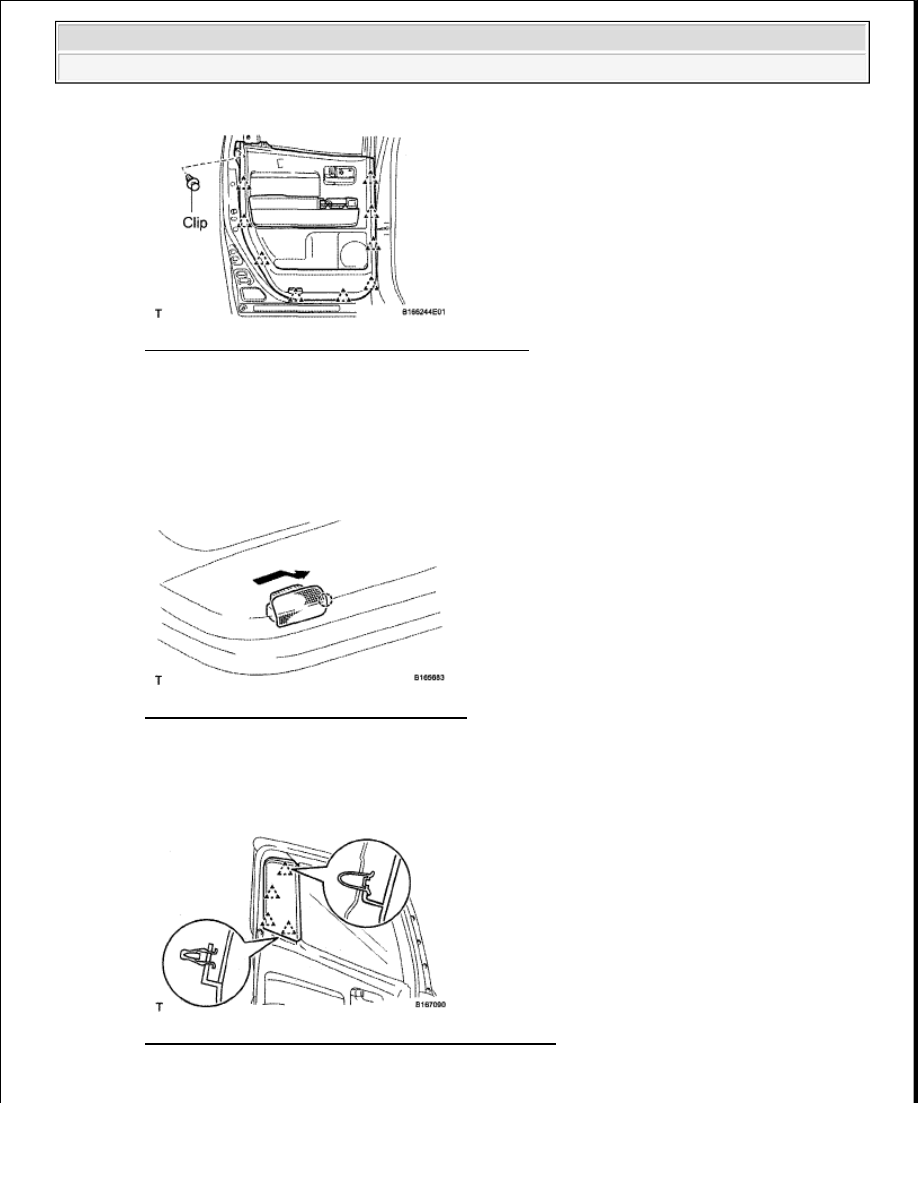

Fig. 283: Identifying Rear Door Trim Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24. INSTALL REAR DOOR ARMREST COVER LH

25. INSTALL COURTESY LIGHT ASSEMBLY

a. Connect the connector.

b. Attach the claw to install the courtesy light.

Fig. 284: Identifying Courtesy Light Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26. INSTALL REAR DOOR FRAME GARNISH LH

a. Attach the 4 clips to install the rear door frame garnish.

Fig. 285: Identifying Rear Door Frame Garnish Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































27. INSTALL REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY

a. Attach the 4 claws to install the control switch.

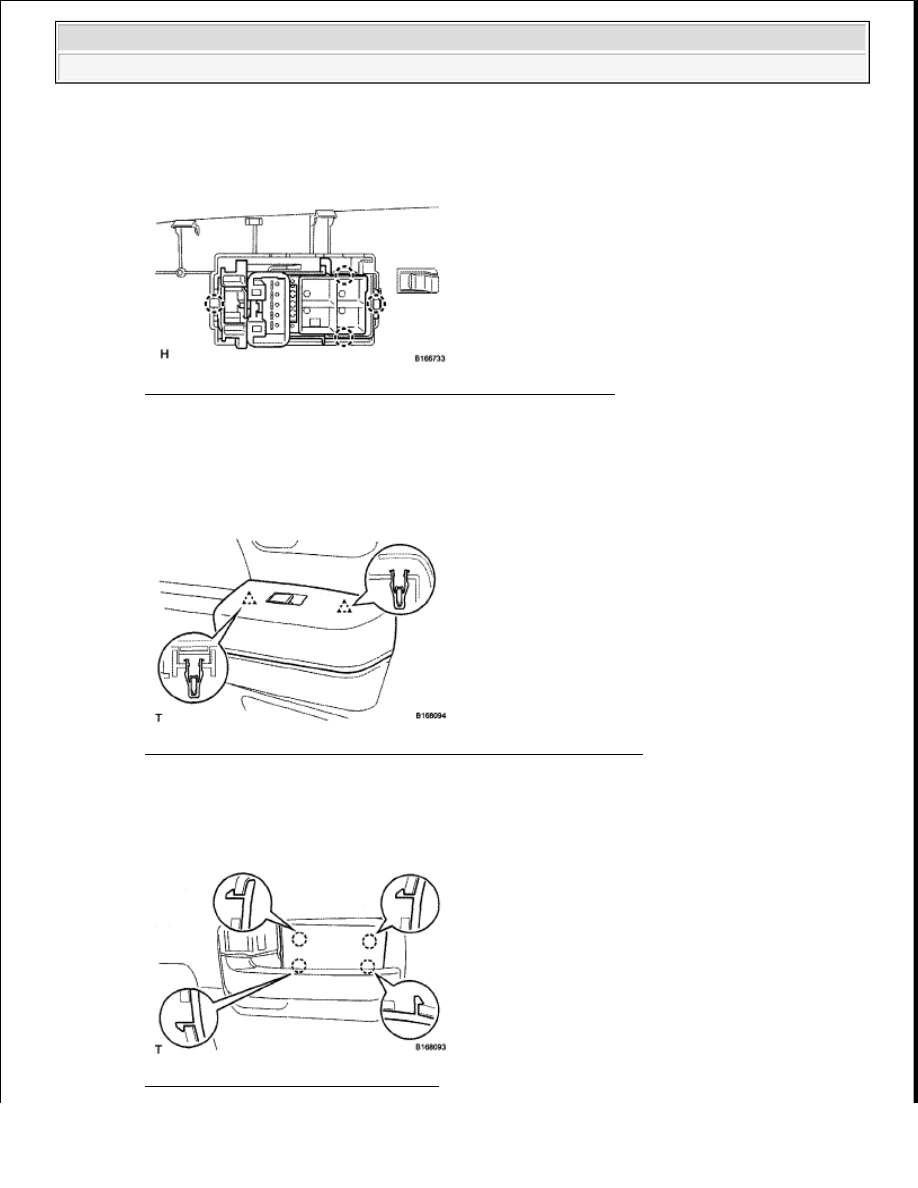

Fig. 286: Identifying Power Window Regulator Switch Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. INSTALL REAR UPPER DOOR ARMREST BASE PANEL LH

a. Connect the connector.

b. Attach the 2 clips to install the rear upper door armrest base panel.

Fig. 287: Identifying Rear Upper Door Armrest Base Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29. INSTALL REAR DOOR INSIDE HANDLE BEZEL PLUG LH

a. Attach the 4 claws to install the bezel plug.

Fig. 288: Identifying Bezel Plug Claws



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REAR DOOR (FOR CREWMAX)

COMPONENTS

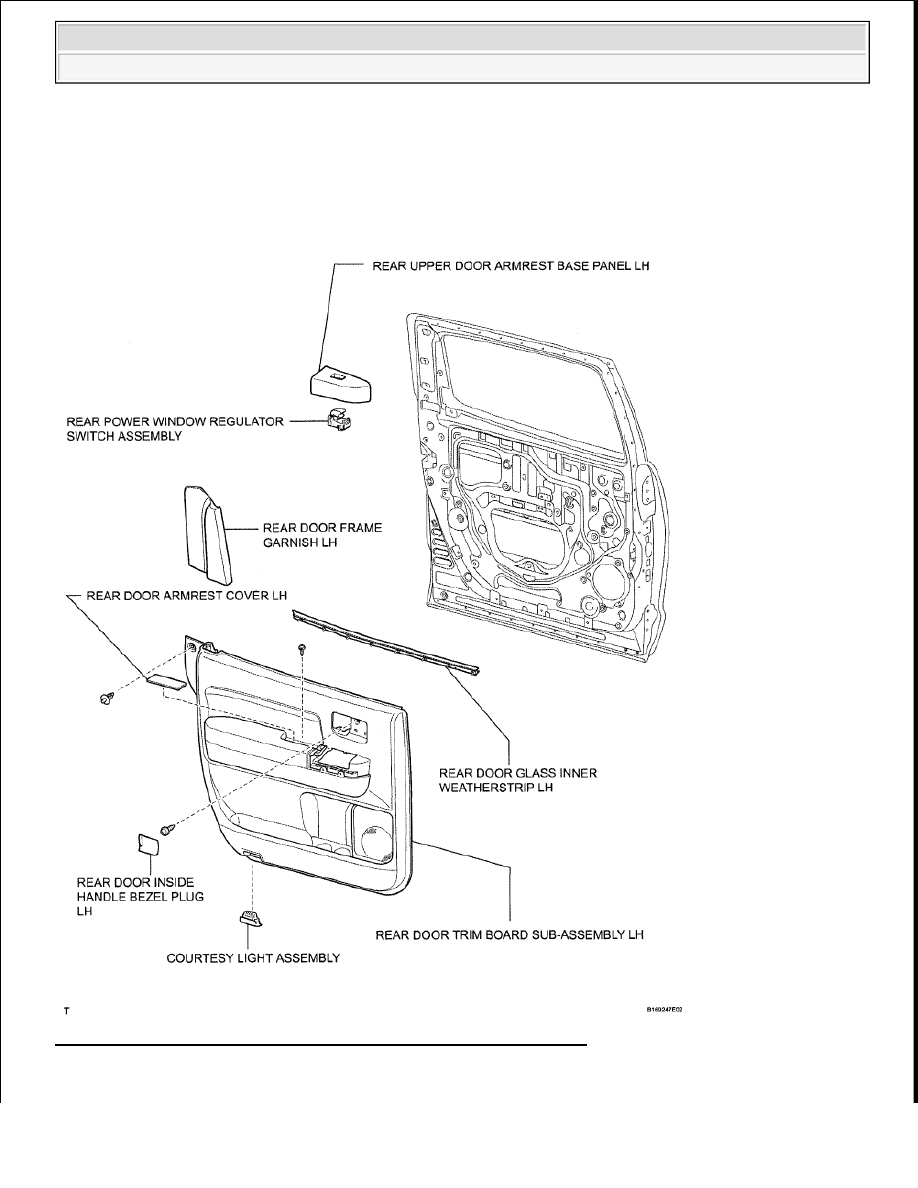

Fig. 289: Identifying Rear Door Components (1 Of 5) (For Crewmax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
