Toyota Tundra. Manual - part 810

b. Install a new door lock wire harness packing to the door lock.

c. Using a T30 "TORX" wrench, install the door lock with the 3 screws.

Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)

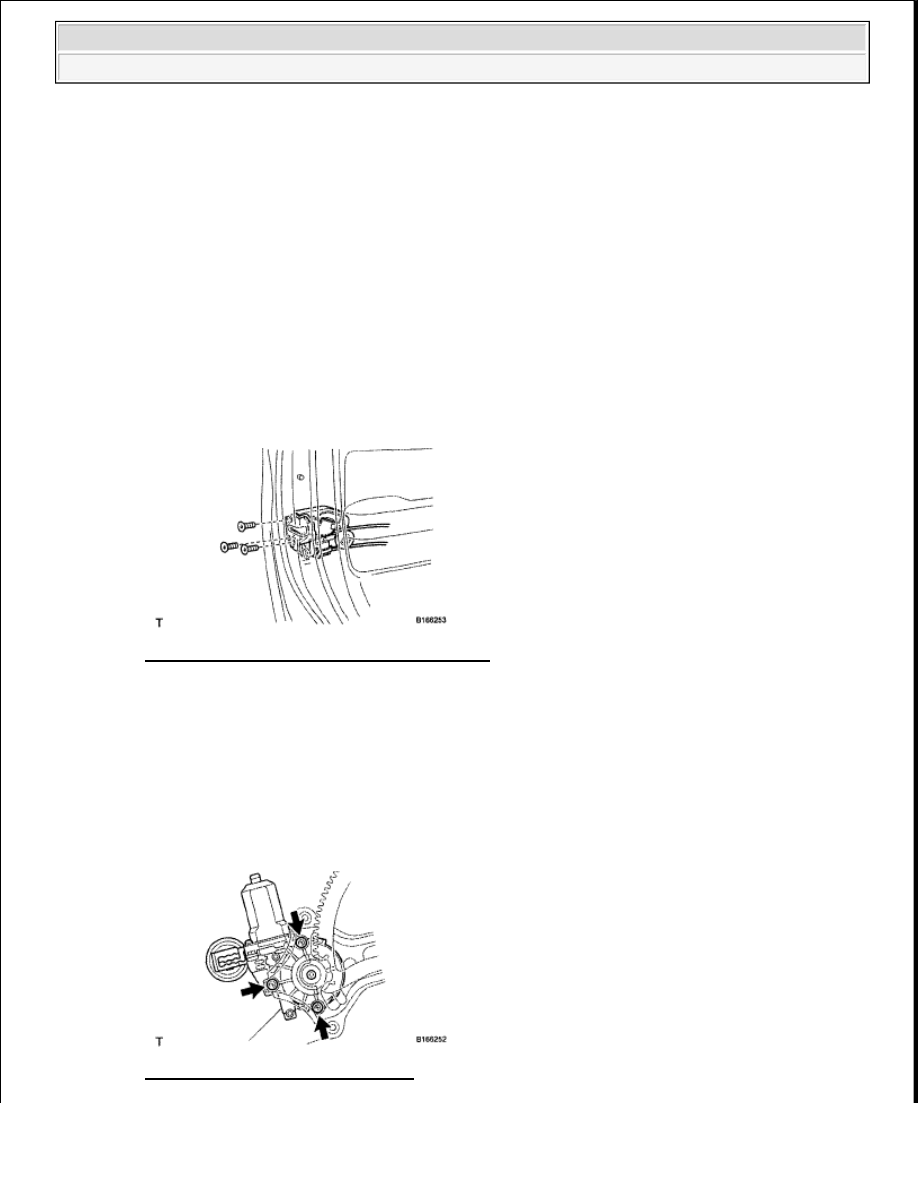

Fig. 273: Identifying Rear Door Lock Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Connect the connector.

10. INSTALL POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

a. Apply MP grease to the sliding and rotating areas of the regulator motor.

b. Using a T25 "TORX" driver, install the motor with the 3 screws.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

Fig. 274: Identifying Motor Screws

NOTE:



When reusing a door lock that has been removed, replace the
packing in the connecting part with a new packing.



Be careful that no grease or dirt sticks to the packing surface in
the connecting part.



Reusing removed packing or using damaged packing will allow
water to penetrate through to the connecting part, resulting in a
malfunction of the door lock.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

For a new front window regulator, the installation position of the regulator will be set when the
self-tapping screws are installed.

11. INSTALL REAR DOOR WINDOW REGULATOR SUB-ASSEMBLY LH

a. Apply MP grease to the rear door power window regulator.

b. Loosely install the temporary bolt onto the window regulator.

c. Insert the window regulator into the door panel. Use the temporary bolt to hang the window

regulator on the door panel.

d. Temporarily install the window regulator with the 3 bolts, and tighten the temporary bolt so that it

contacts the door panel.

e. Tighten the 4 bolts in the order shown in the illustration.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

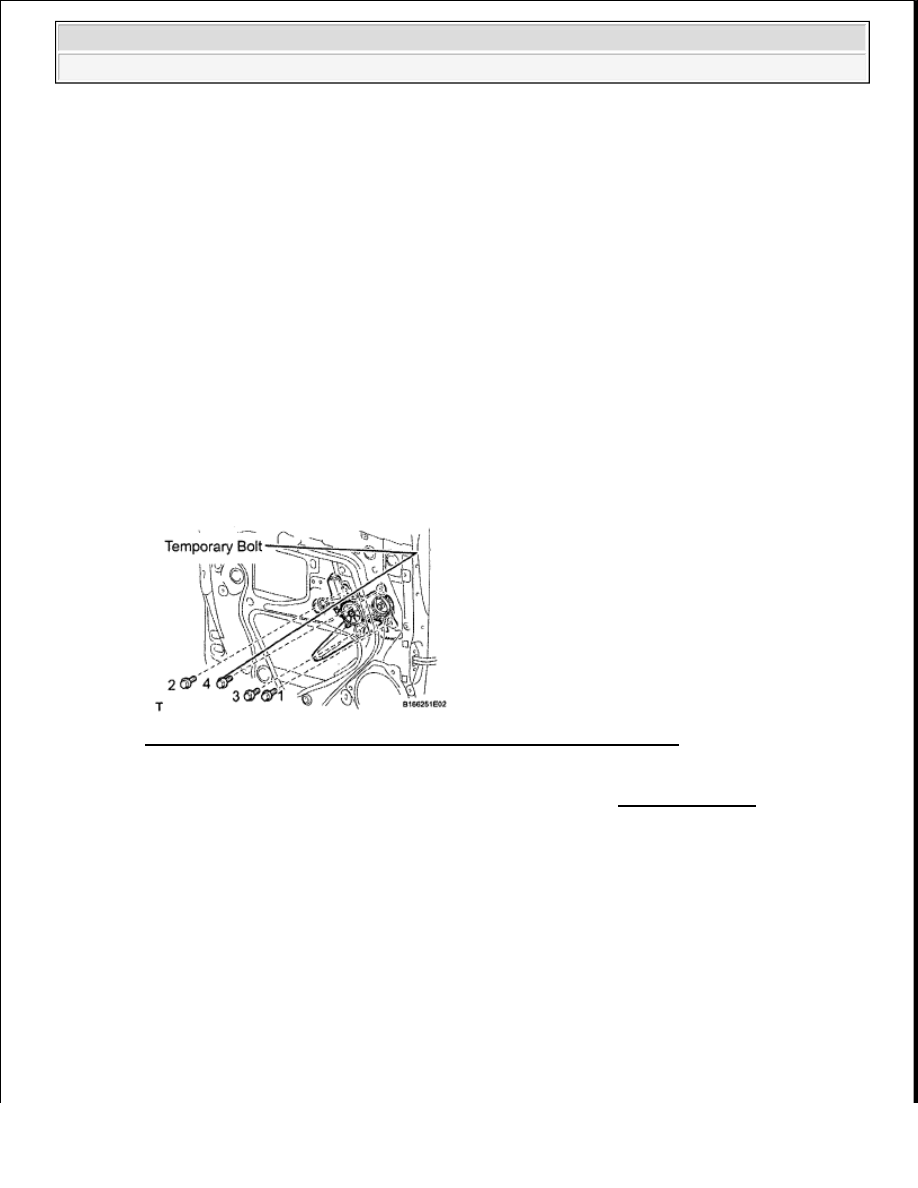

Fig. 275: Tightening Rear Door Window Regulator Bolts In Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSTALL REAR OUTER DOOR GLASS WEATHERSTRIP (See INSTALLATION )

13. INSTALL REAR NO. 2 DOOR GLASS RUN LH

a. Install the rear door glass run to the rear door window front lower guide.

14. INSTALL REAR DOOR FRONT WINDOW GUIDE SUB-ASSEMBLY LH

a. Install the rear door front window guide to the door panel with the 2 bolts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Fig. 276: Identifying Rear Door Front Window Guide With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. INSTALL REAR DOOR GLASS SUB-ASSEMBLY LH

a. Slide the rear door glass to install it as shown in the illustration.

Fig. 277: Installing Rear Door Glass Sub-Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. INSTALL REAR NO. 2 DOOR GLASS RUN LH

a. Install the rear door glass run to the rear door window rear lower frame.

17. INSTALL REAR DOOR REAR LOWER WINDOW FRAME SUB-ASSEMBLY LH

a. Install the rear door rear lower window frame LH to the door panel with the 4 bolts.

NOTE:

Be careful not to damage the glass.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































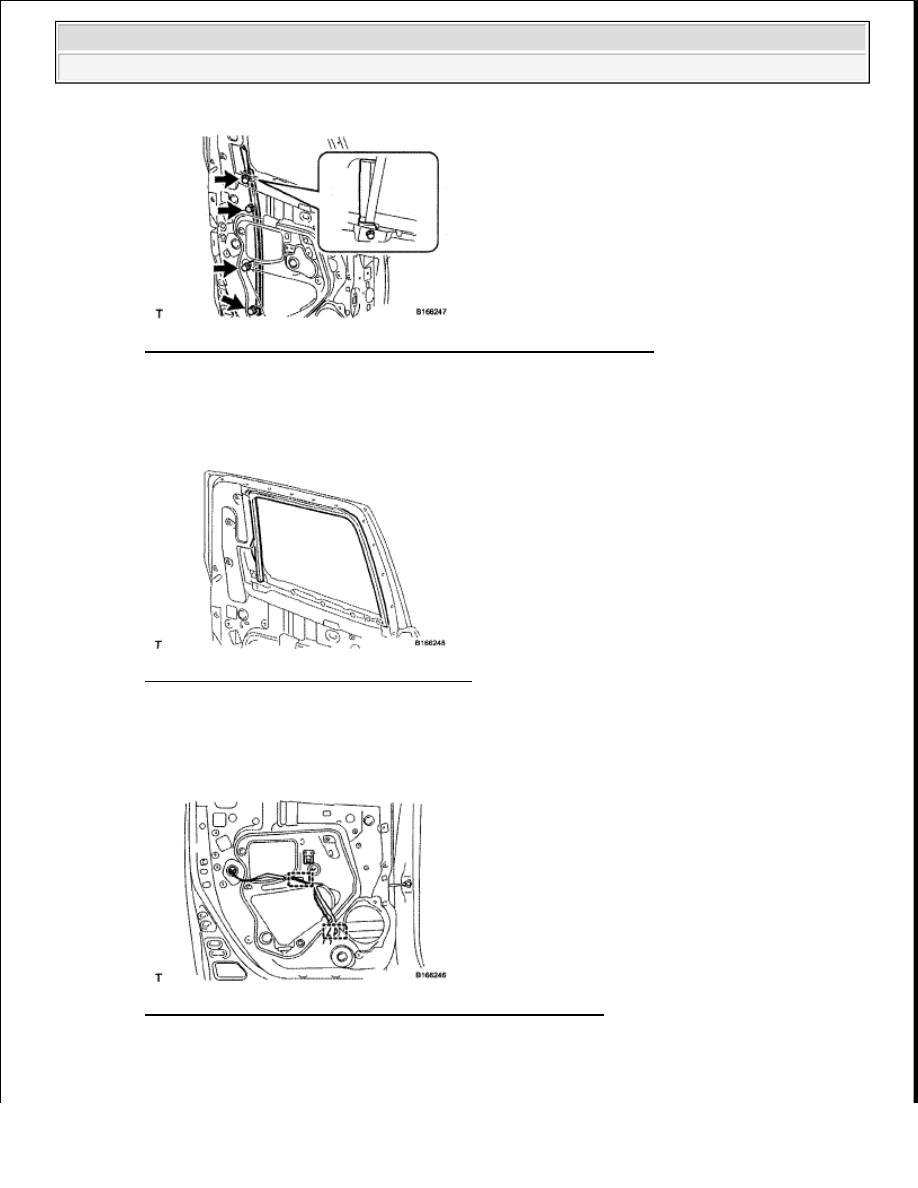

Fig. 278: Identifying Rear Door Rear Lower Window Frame Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. INSTALL REAR DOOR GLASS RUN LH

a. Install the rear door glass run.

Fig. 279: Identifying Rear Door Glass Run
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. INSTALL REAR DOOR SERVICE HOLE COVER LH

a. Attach the 2 clamps to install the rear door service hole cover.

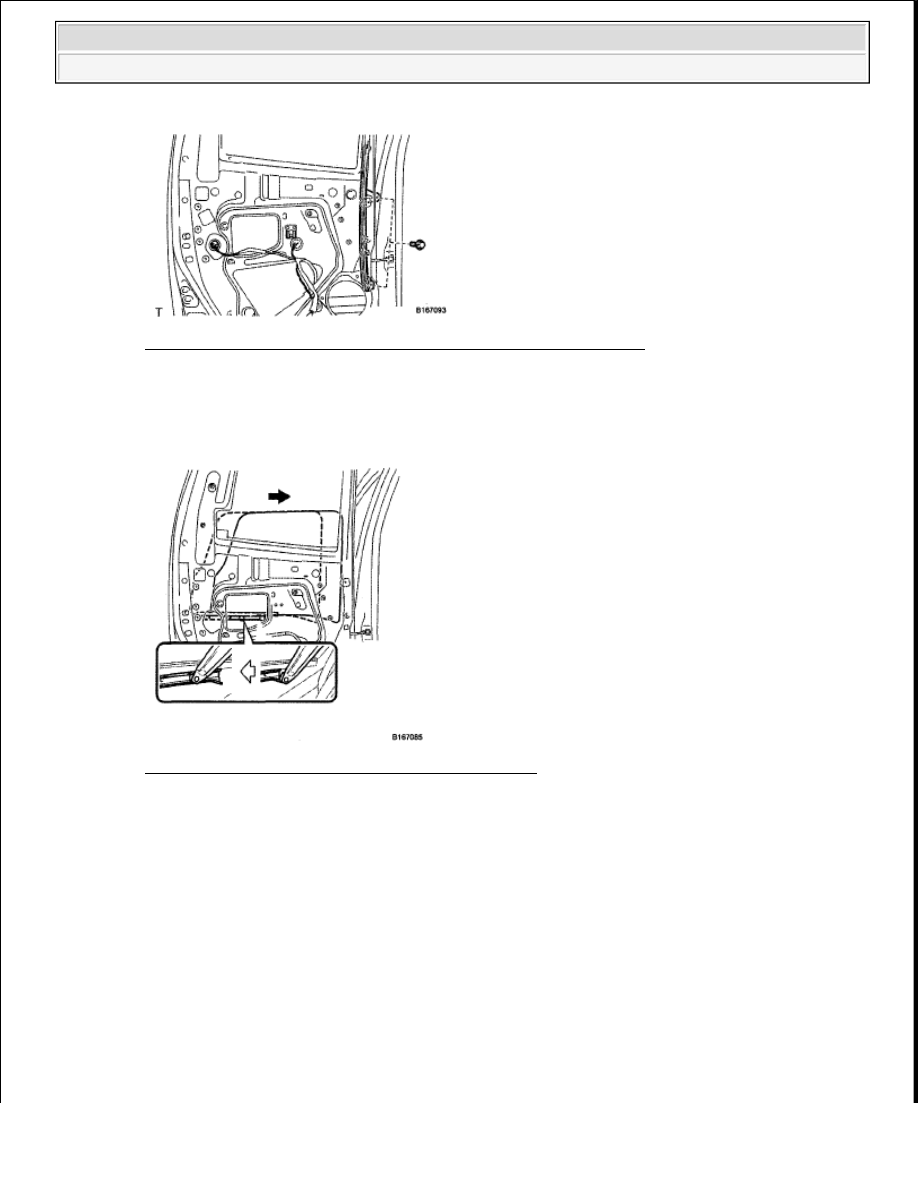

Fig. 280: Identifying Rear Door Service Hole Cover Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:



When installing the service hole cover, pull out the links



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra
