24. REMOVE FRONT DOOR FRONT LOWER FRAME SUB-ASSEMBLY LH

a. Remove the 2 bolts and front door front lower frame.

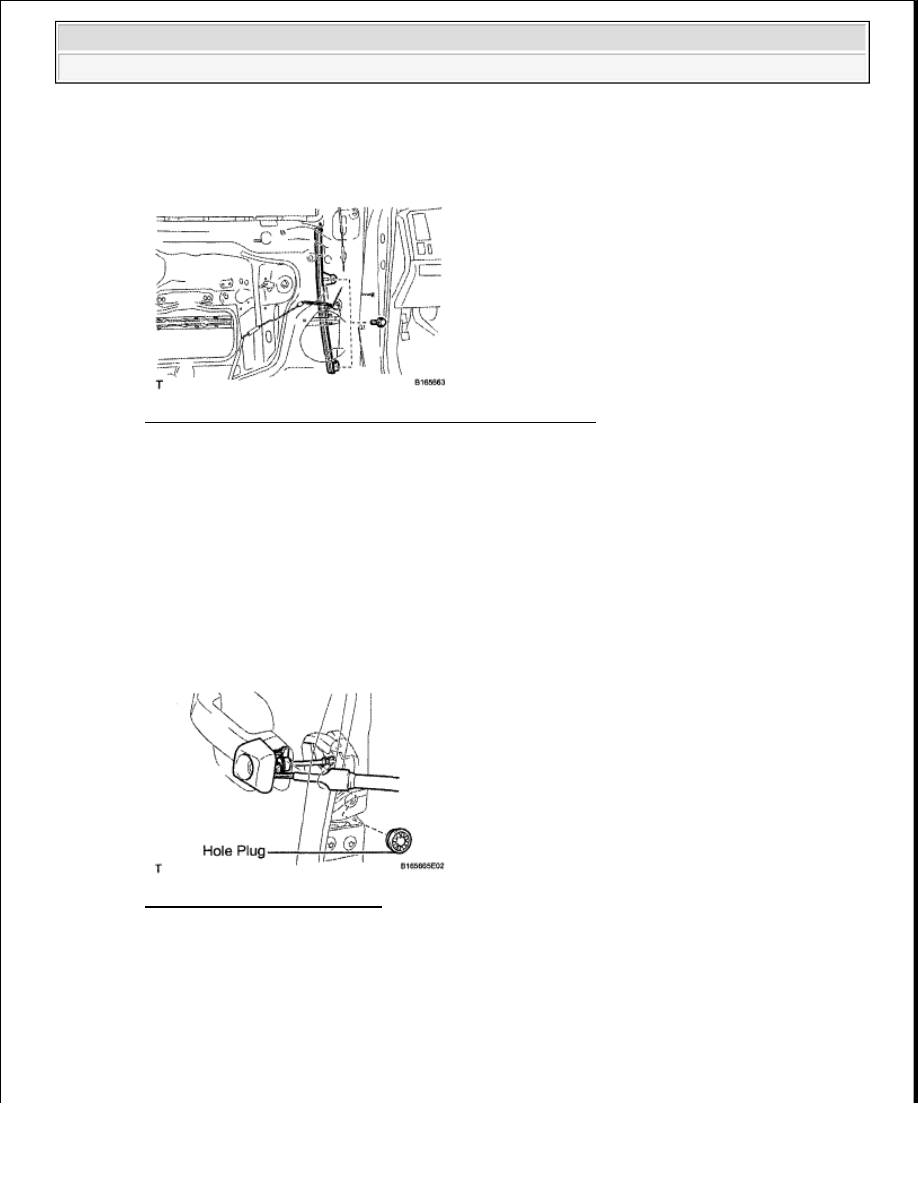

Fig. 188: Identifying Front Door Front Lower Frame Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Remove the frame through the service hole.

25. REMOVE FRONT DOOR OUTSIDE HANDLE COVER LH

a. Remove the hole plug.

Fig. 189: Identifying Hole Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a T30 "TORX" wrench, loosen the screw and remove the front door outside handle cover and

the door lock key cylinder as a unit.

c. Remove the cylinder from the cover.

26. REMOVE FRONT DOOR LOCK ASSEMBLY LH (w/o Power Door Lock)

a. Using a T30 "TORX" wrench, remove the 3 screws and door lock.

NOTE:

Be careful when removing the bolts as the frame may fall and
become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































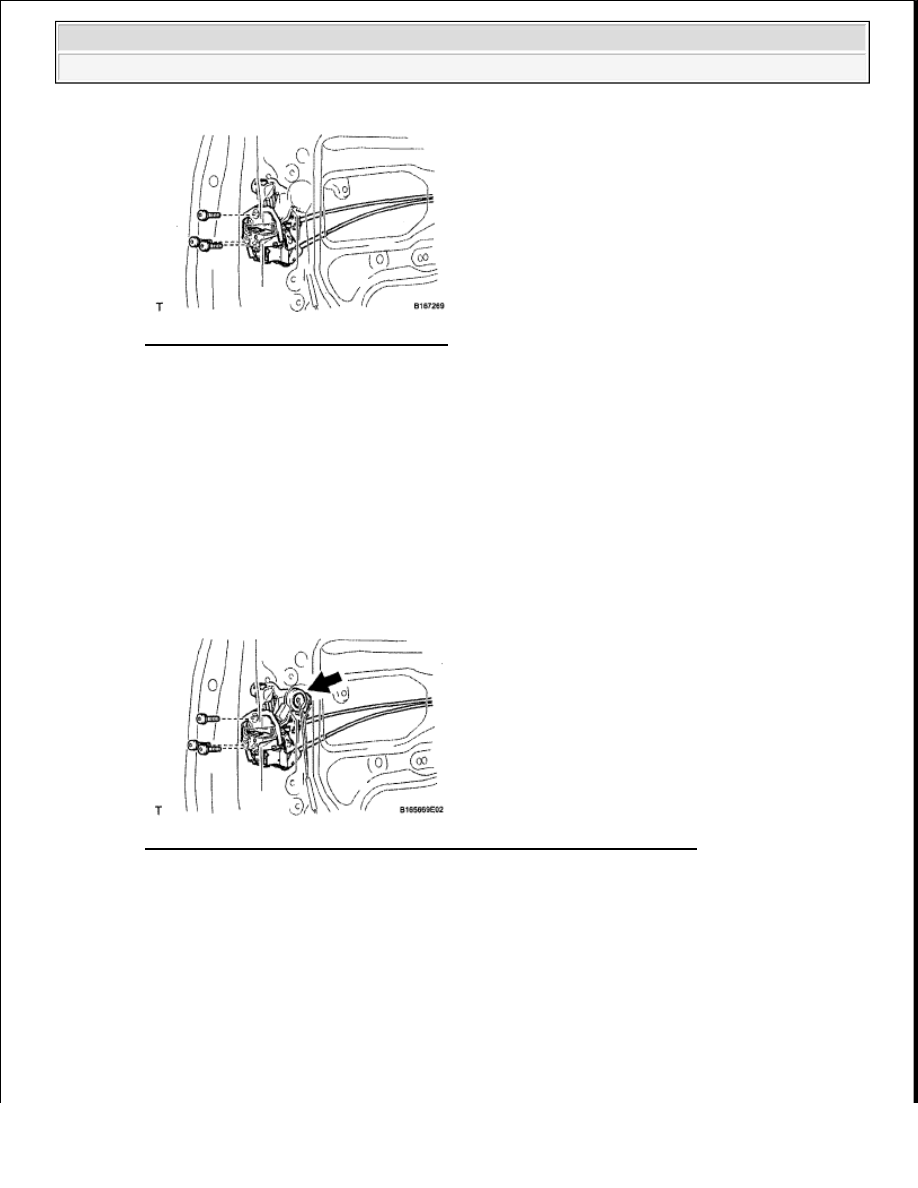

Fig. 190: Identifying Door Lock Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Remove the door lock through the service hole.

27. REMOVE FRONT DOOR LOCK ASSEMBLY LH (w/ Power Door Lock)

a. Disconnect the connector.

b. Using a T30 "TORX" wrench, remove the 3 screws and door lock.

Fig. 191: Identifying Front Door Lock Assembly Connector And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Remove the door lock through the service hole.

28. REMOVE FRONT DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH

a. Remove the front door lock remote control cable assembly.

NOTE:

Be careful when removing the bolts as the door lock may fall and
become damaged.

NOTE:

Be careful when removing the bolts as the door lock may fall and
become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































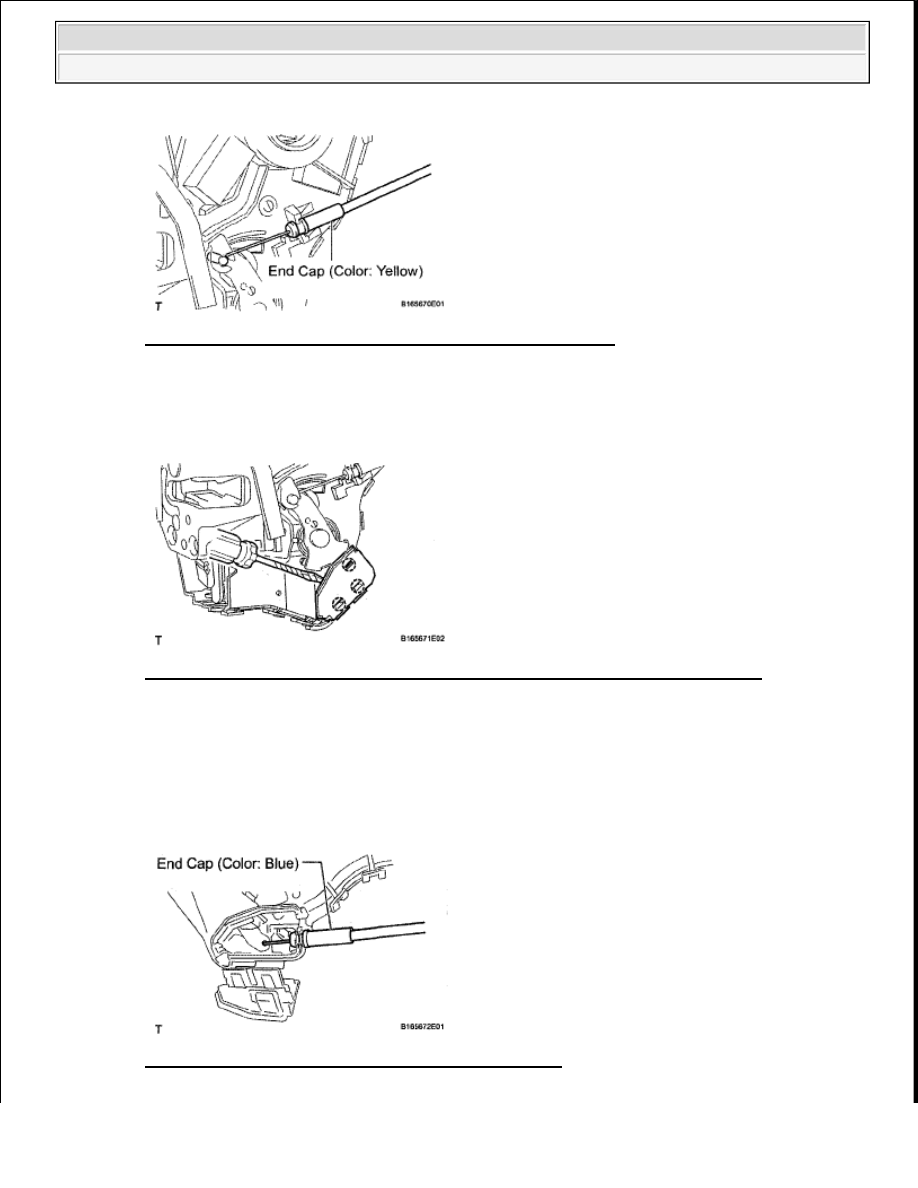

Fig. 192: Identifying Front Door Lock Remote Control Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29. REMOVE FRONT DOOR INSIDE LOCKING CABLE ASSEMBLY LH

a. Using a screwdriver, detach the 3 claws.

Fig. 193: Identifying Front Door Inside Locking Cable Claws Using Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Tape the screwdriver tip before use.

b. Remove the front door inside locking cable assembly.

Fig. 194: Identifying Front Door Inside Locking Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































30. REMOVE FRONT DOOR HANDLE ASSEMBLY OUTSIDE LH

a. Remove the handle by sliding and pulling it in the direction indicated by the arrow in the

illustration.

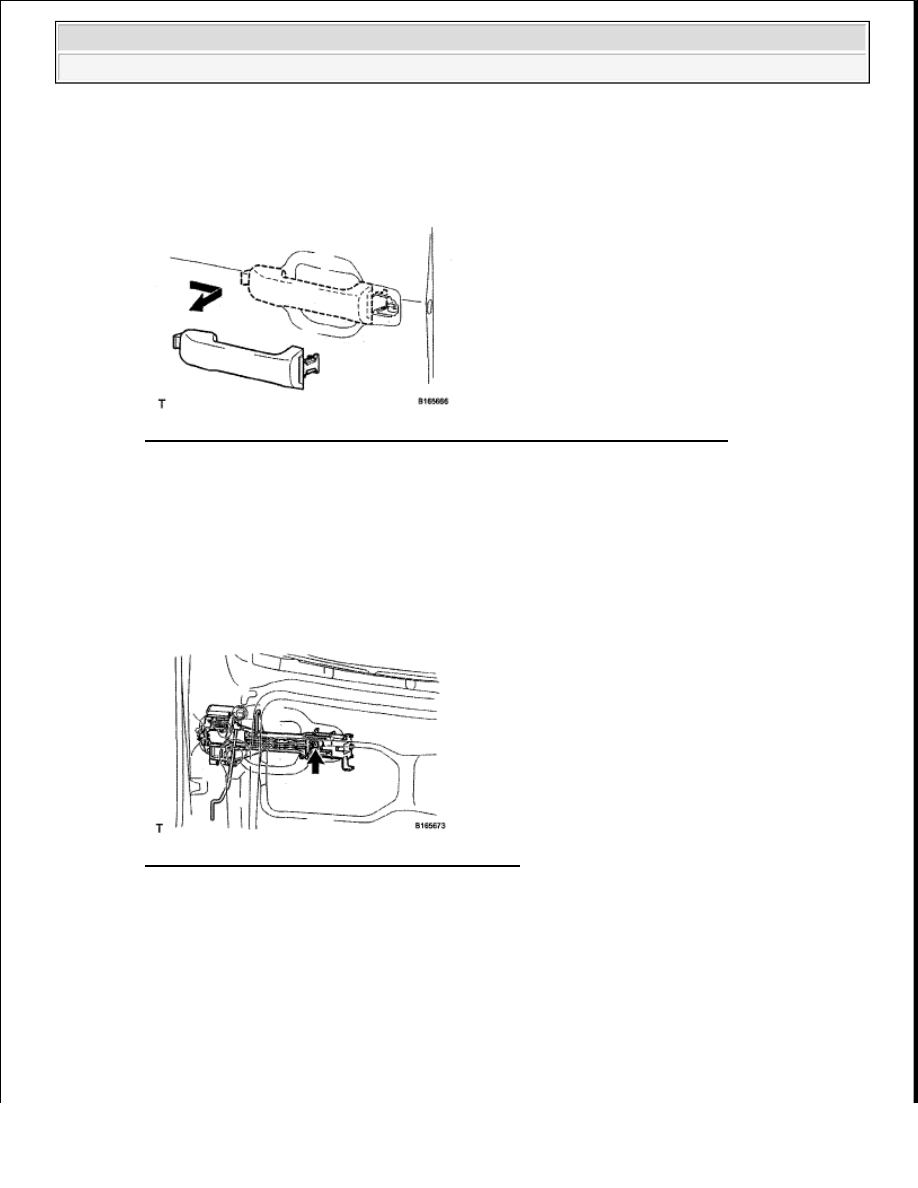

Fig. 195: Removal/Installation Of Front Door Handle Assembly Outside LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

31. REMOVE FRONT DOOR OUTSIDE HANDLE FRAME SUB-ASSEMBLY LH

a. Remove the outside handle pads front and rear.

b. Using a T30 "TORX" wrench, loosen the screw.

Fig. 196: Identifying Outside Handle Pads Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Slide the outside handle frame to remove it.

HINT:

Remove the outside handle frame through the service hole.

32. REMOVE FRONT DOOR LOCK OPEN ROD LH

a. Remove the lock open rod from the outside handle frame.

NOTE:

If the release plate is not pulled and held when removing the handle,
the release plate will interfere with the handle and become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra
