a. Remove the 3 screws and power window regulator master switch.

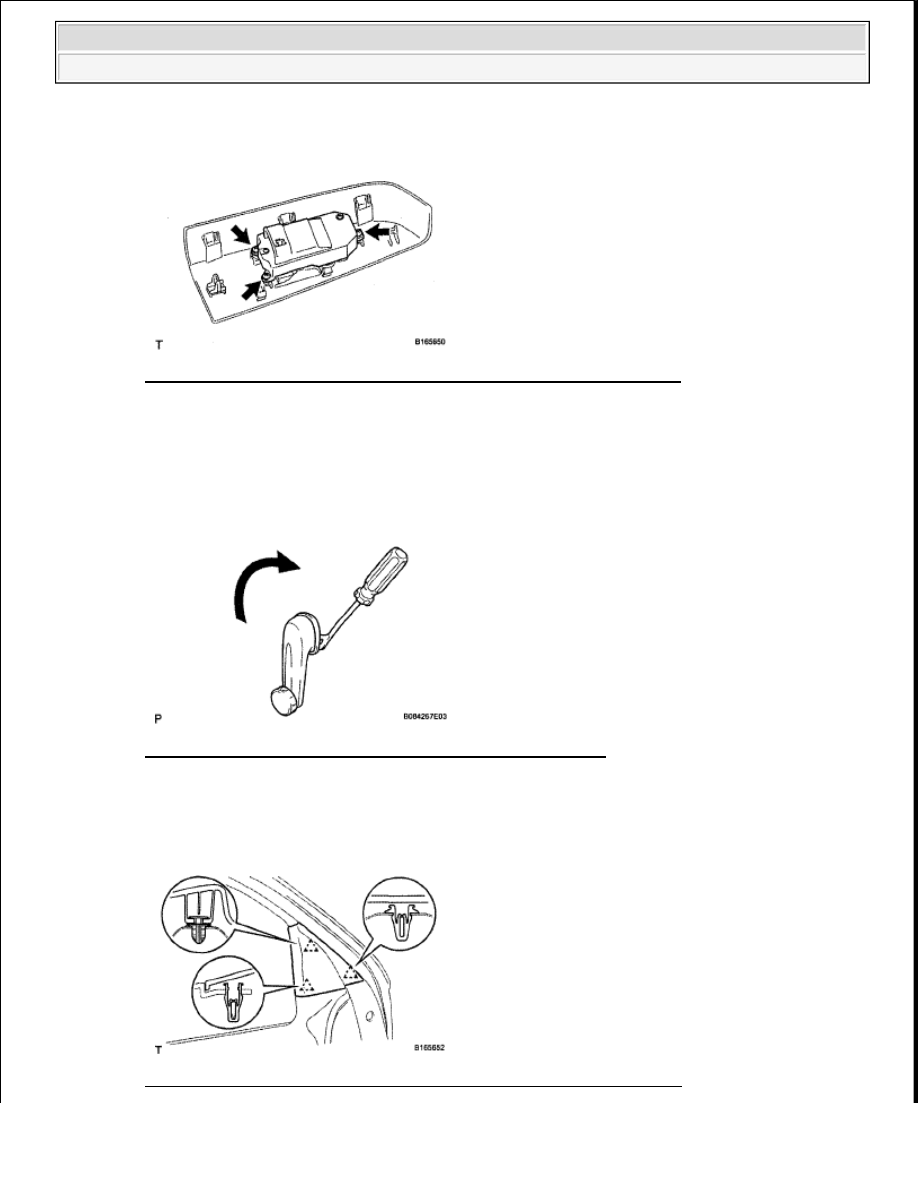

Fig. 171: Identifying Power Window Regulator Master Switch Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (w/o Power

Window)

a. Insert a clip remover between the plate and trim.

b. Turn the handle clockwise to remove the handle.

Fig. 172: Identifying Front Door Window Regulator Handle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE FRONT LOWER DOOR FRAME BRACKET GARNISH LH

a. Detach the 3 clips and front lower door frame bracket garnish.

Fig. 173: Identifying Front Lower Door Frame Bracket Garnish Clips



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE COURTESY LIGHT ASSEMBLY (w/ Power Window)

a. Detach the claw and remove the courtesy light.

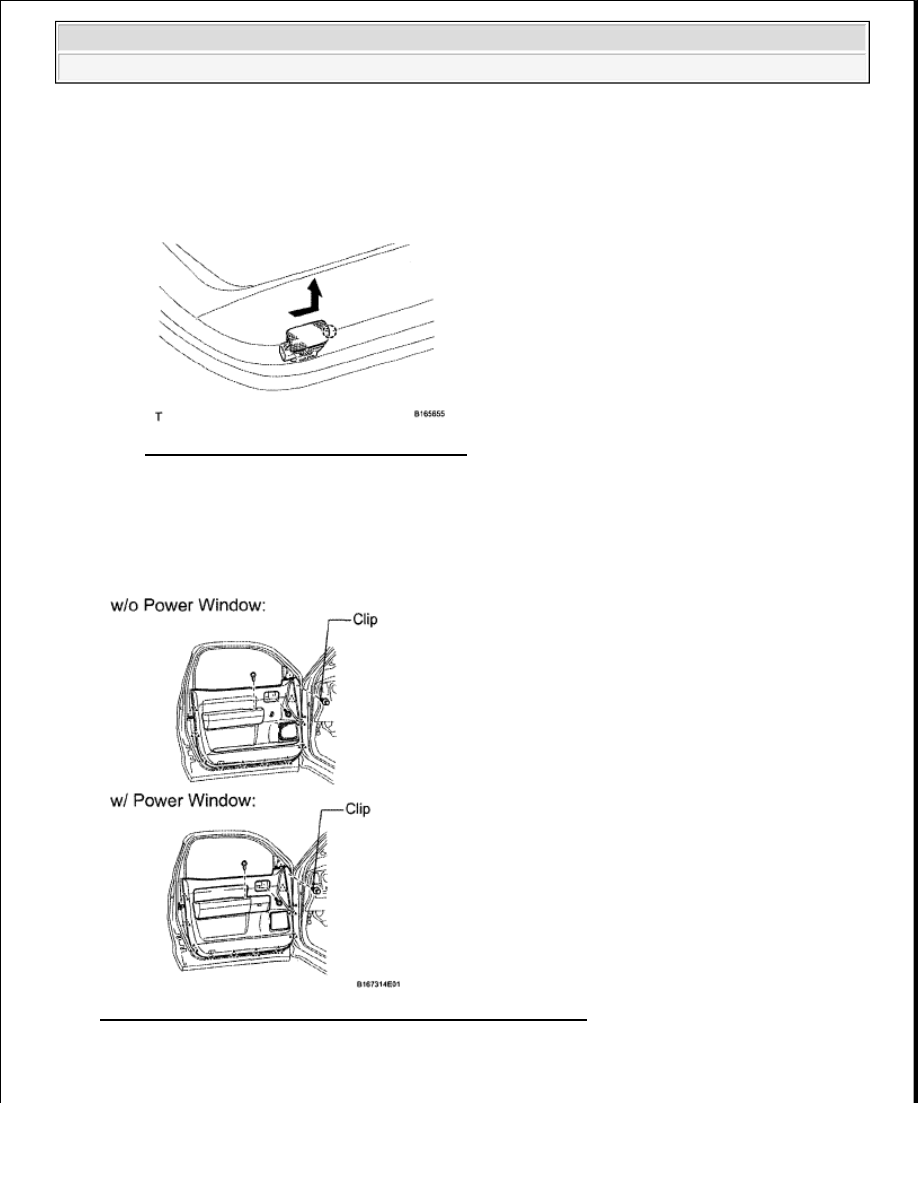

Fig. 174: Identifying Courtesy Light Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the connector.

8. REMOVE FRONT DOOR ARMREST COVER LH

9. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

Fig. 175: Identifying Front Door Trim Board Screws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Remove the 2 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































b. Using a clip remover, remove the clip.

c. Detach the 10 clips and remove the trim cover. Then disconnect the connector.

d. Disconnect the 2 cables from the inside handle.

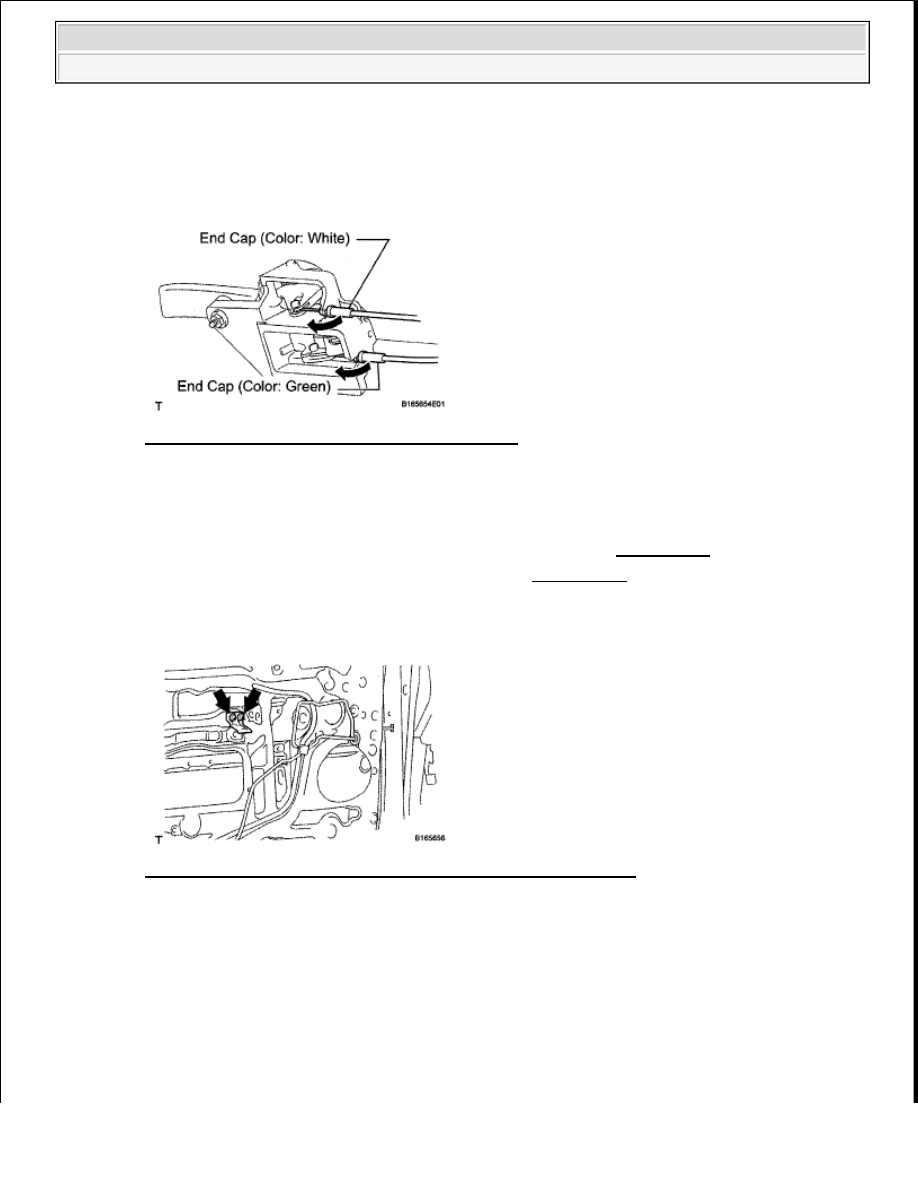

Fig. 176: Identifying Cables From Inside Handle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Remove the inside handle.

10. REMOVE FRONT INNER DOOR GLASS WEATHERSTRIP LH

11. REMOVE OUTER REAR VIEW MIRROR ASSEMBLY LH (See REMOVAL )

12. REMOVE FRONT NO. 1 SPEAKER ASSEMBLY (See REMOVAL )

13. REMOVE FRONT NO. 1 DOOR TRIM BRACKET

a. Remove the 2 screws and bracket.

Fig. 177: Identifying Screws On Front No. 1 Door Trim Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE FRONT DOOR SERVICE HOLE COVER LH

a. Using a clip remover, detach the 2 clamps.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

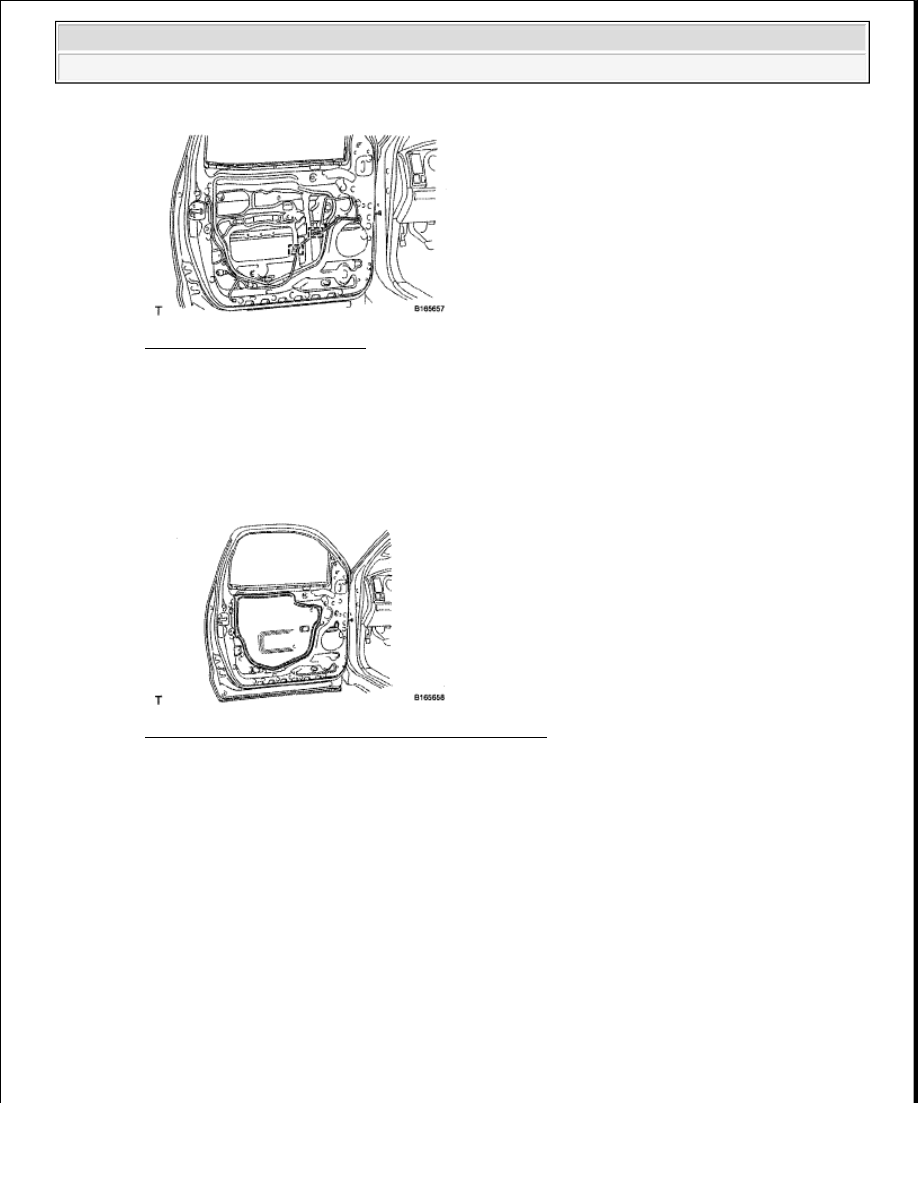

Fig. 178: Identifying Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the front door service hole cover.

HINT:

Remove the remaining tape on the door.

Fig. 179: Identifying Front Door Service Hole Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. REMOVE FRONT DOOR GLASS SUB-ASSEMBLY LH

a. for Driver Side:

1. Temporarily install the power window regulator master switch.

b. for Passenger Side:

1. Temporarily install the power window regulator switch.

c. Connect the cable to the negative (-) battery terminal.

d. Remove the hole plug.

e. Move the door glass until the bolts appear in the service holes.
