Toyota Tundra. Manual - part 798

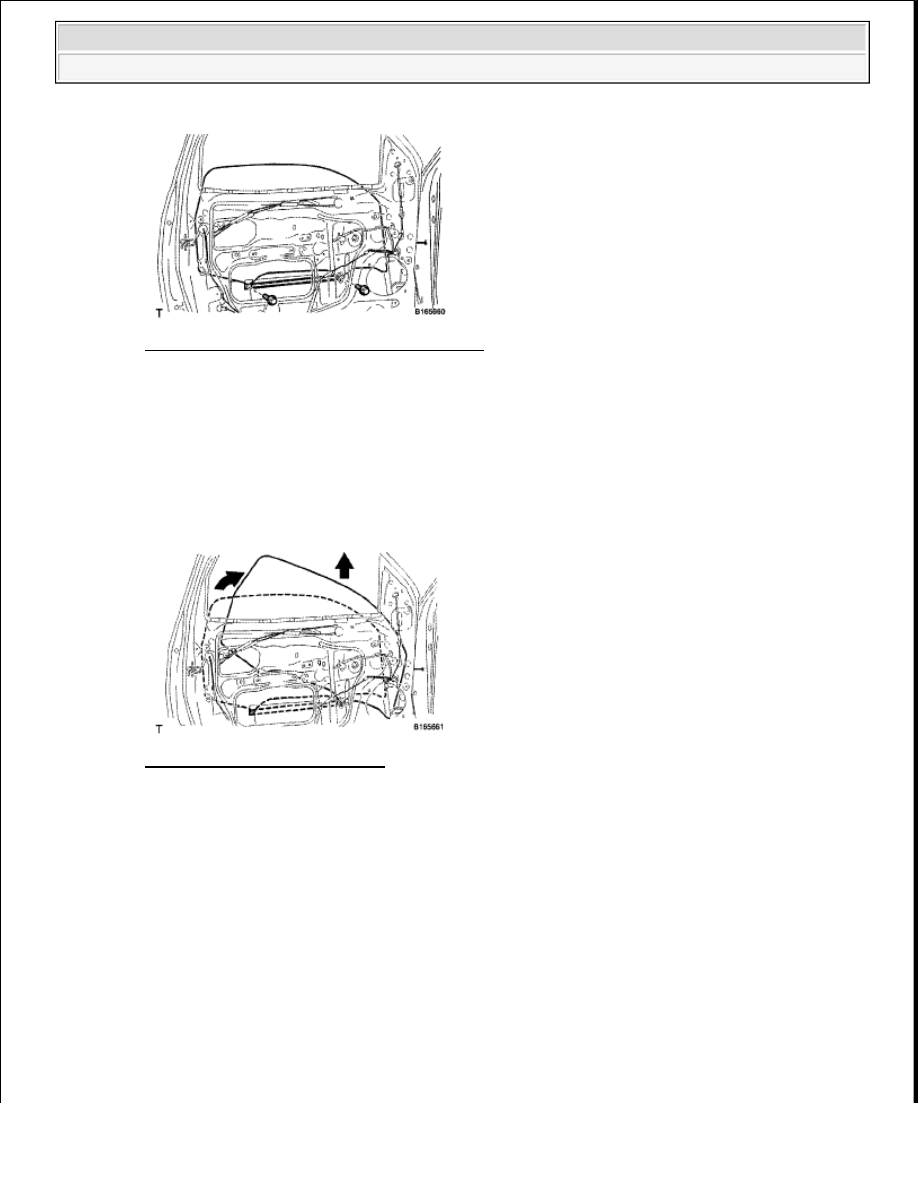

Fig. 180: Identifying Front Door Glass Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Remove the 2 bolts.

g. Remove the door glass in the direction indicated by the arrows in the illustration.

Fig. 181: Removing Door Glass
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Remove the glass upward.

h. for Driver Side:

1. Remove the power window regulator master switch.

i. for Passenger Side:

1. Remove the power window regulator switch.

j. Disconnect the cable from the negative (-) battery terminal.

NOTE:

Be careful when removing the bolts as the glass may fall and become
damaged.

NOTE:

Be careful not to damage the glass.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































16. REMOVE FRONT DOOR WINDOW REGULATOR SUB-ASSEMBLY LH (w/ Power Window)

a. Disconnect the connector.

b. Loosen the temporary bolt.

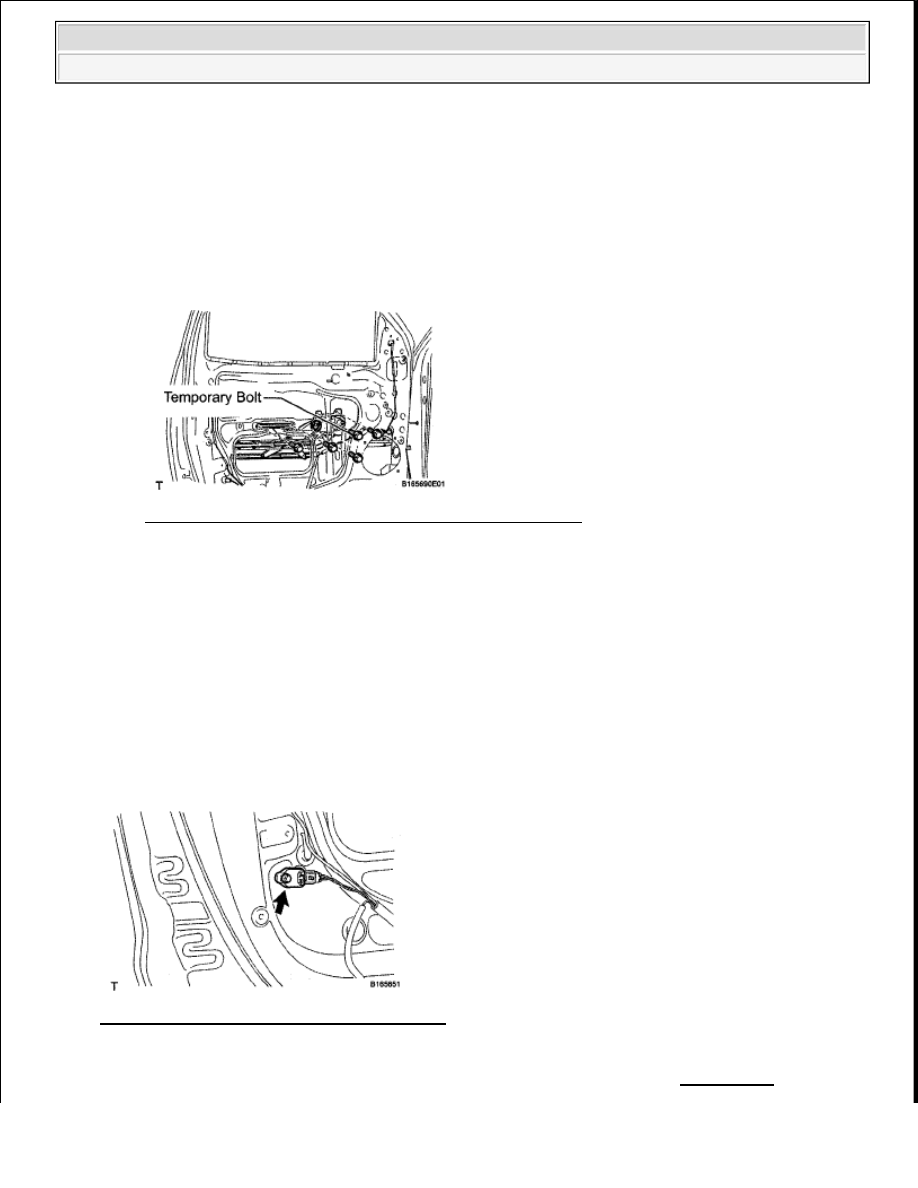

Fig. 182: Identifying Temporary Bolt On Window Regulator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the 5 bolts and window regulator.

d. Remove the window regulator through the service hole.

e. Remove the temporary bolt from the window regulator.

17. REMOVE FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY LH (w/ Power

Window)

a. Using a T25 "TORX" driver, remove the 3 screws and motor.

Fig. 183: Identifying Motor Screws

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:

Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).

NOTE:

Do not remove the temporary bolt. If the temporary bolt is removed,
the front door window regulator may fall and become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. REMOVE FRONT DOOR WINDOW REGULATOR SUB-ASSEMBLY LH (w/o Power Window)

a. Loosen the temporary bolt.

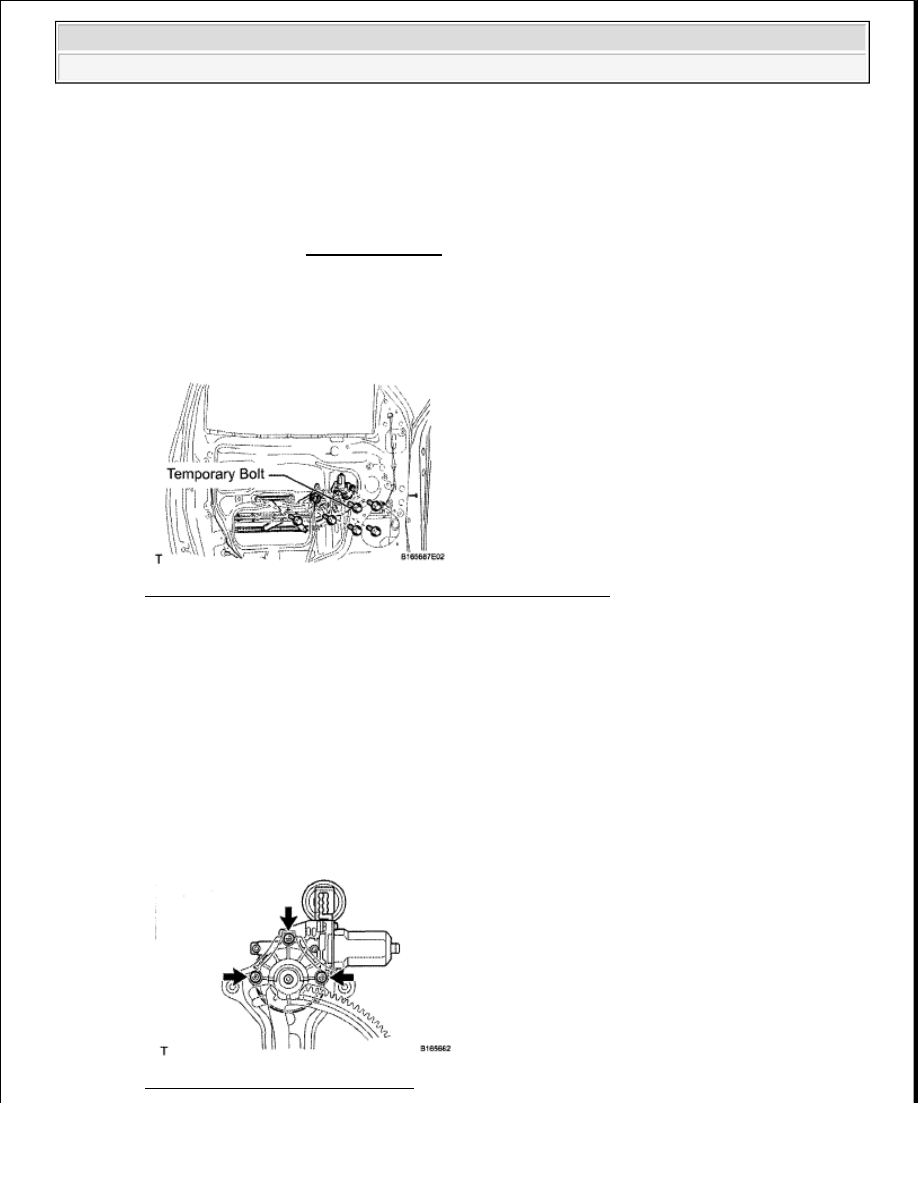

Fig. 184: Identifying Window Regulator Temporary Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 4 bolts and window regulator.

c. Remove the window regulator through the service hole.

d. Remove the temporary bolt from the window regulator.

19. REMOVE SIDE AIRBAG SENSOR ASSEMBLY LH

a. Disconnect the connector.

b. Remove the bolt and side airbag sensor.

Fig. 185: Identifying Side Airbag Sensor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. REMOVE FRONT REAR DOOR GUIDE BRACKET GARNISH LH (See REMOVAL )

NOTE:

Be careful when removing the screws as the motor may fall and
become damaged.

NOTE:

Do not remove the temporary bolt. If the temporary bolt is removed,
the front door window regulator may fall, causing damage.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































21. REMOVE FRONT OUTER DOOR GLASS WEATHERSTRIP ASSEMBLY LH (See

REMOVAL )

22. REMOVE FRONT DOOR GLASS RUN LH

a. Remove the front door glass run.

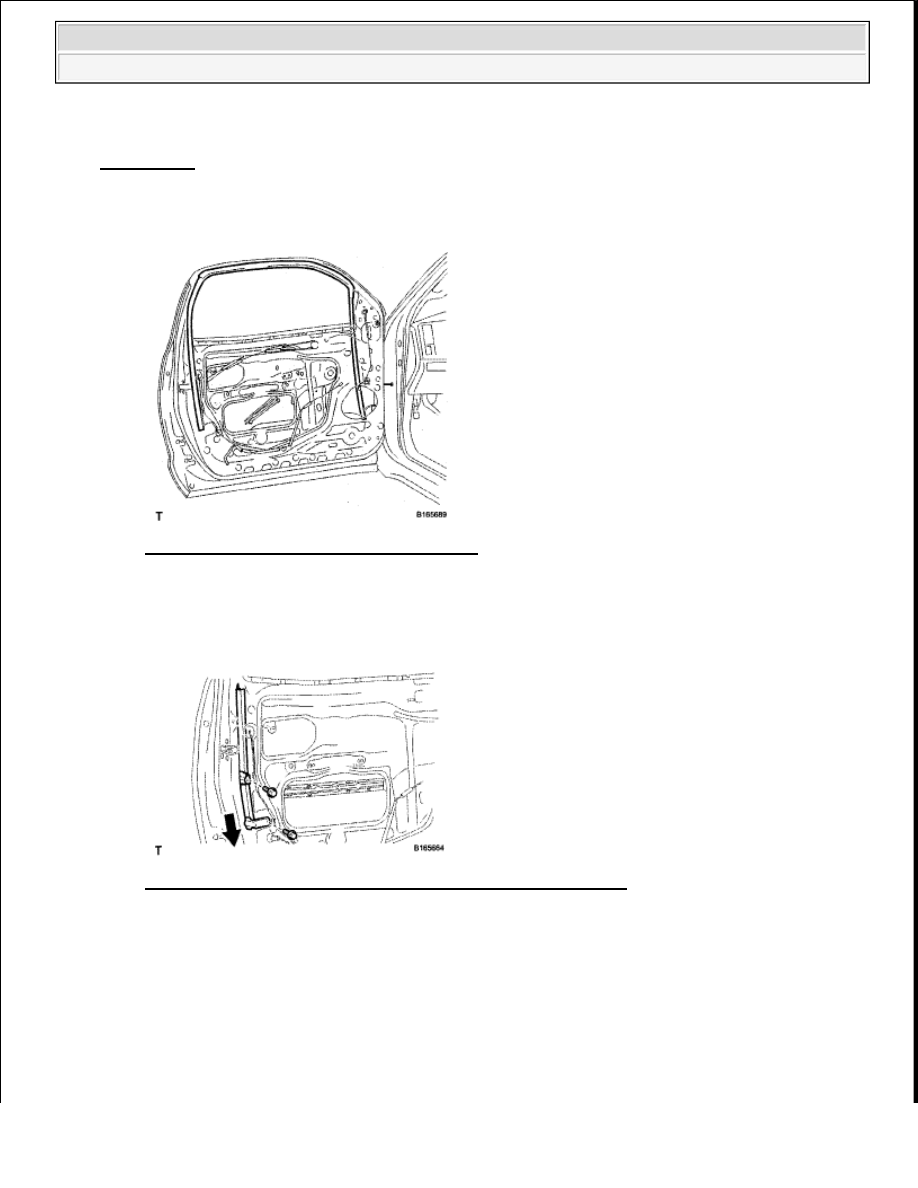

Fig. 186: Identifying Front Door Glass Run
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23. REMOVE FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY LH

a. Remove the 2 bolts and front door rear lower frame.

Fig. 187: Removing Front Door Rear Lower Frame With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Remove the frame through the service hole.

NOTE:

Be careful when removing the bolts as the frame may fall and
become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra
