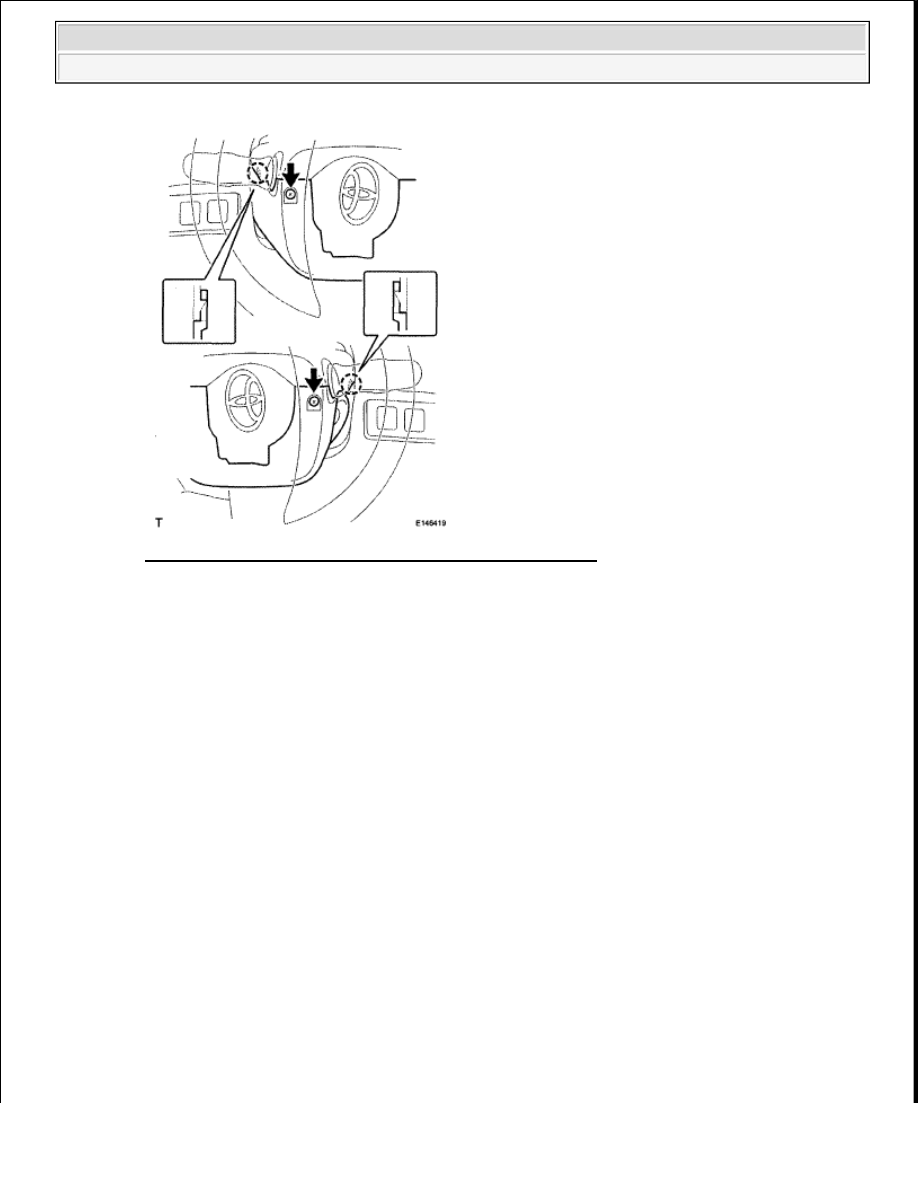

Fig. 37: Locating Claws On Lower Steering Column Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

WASHER MOTOR

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra

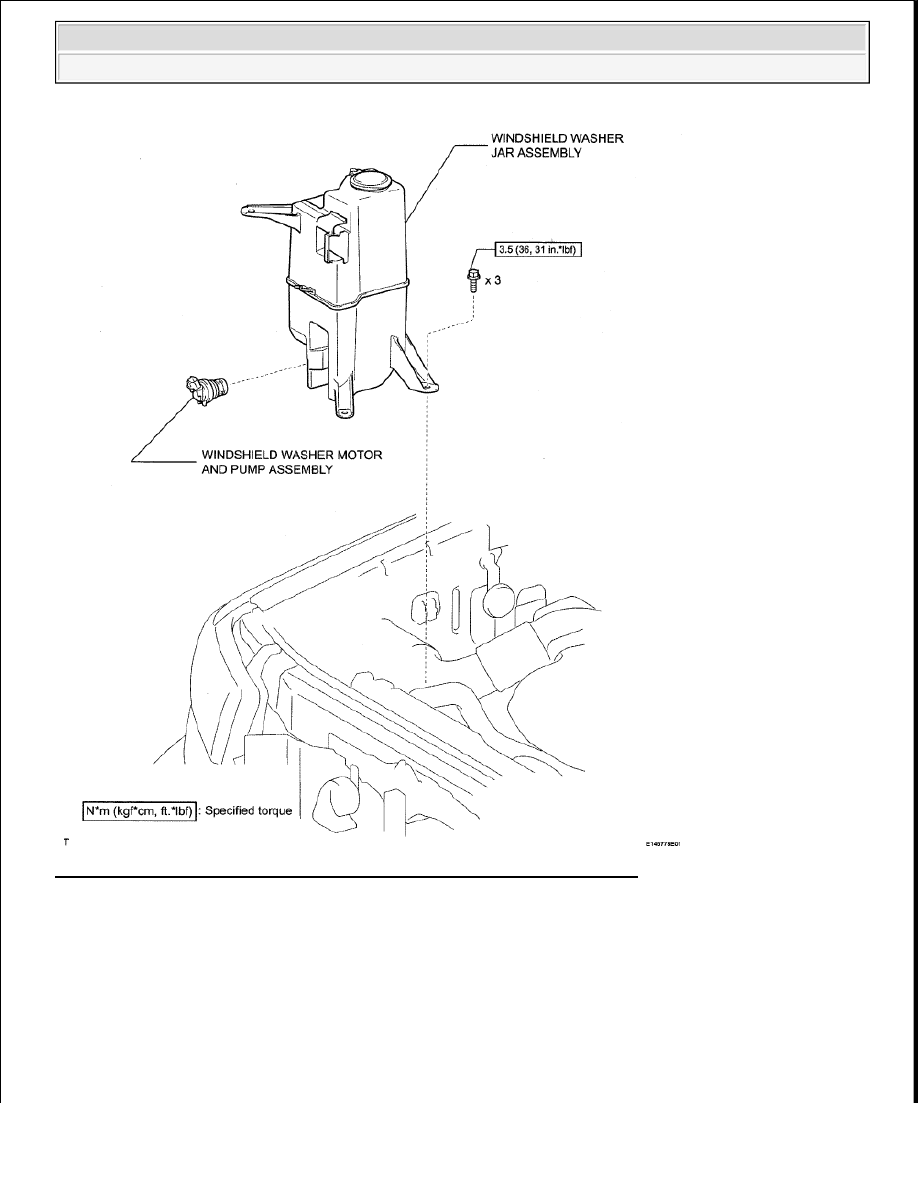

Fig. 38: Identifying Washer Motor Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE WINDSHIELD WASHER JAR ASSEMBLY

a. Disconnect the connector.

b. Remove the clip and 3 bolts. Then remove the washer jar.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra

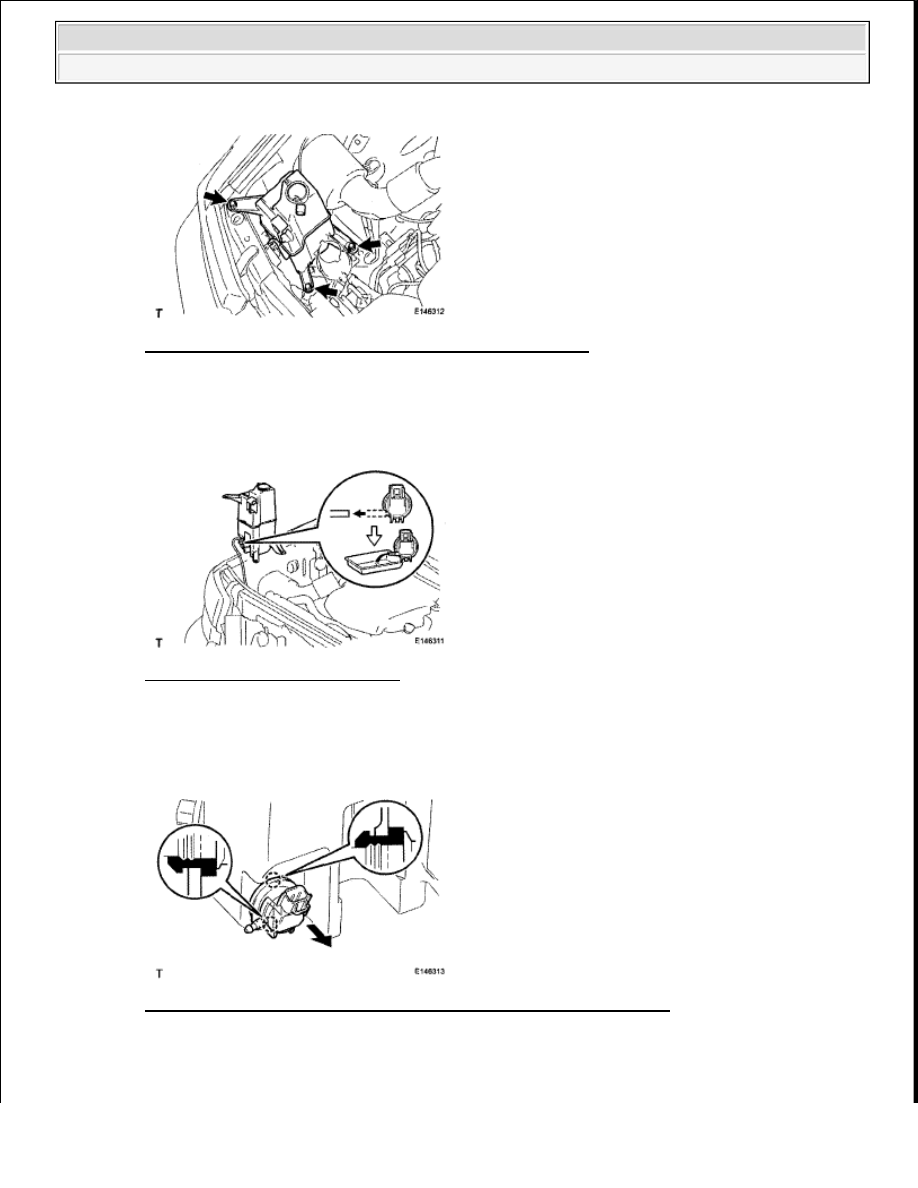

Fig. 39: Locating Windshield Washer Jar Clips And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. DRAIN WASHER FLUID

a. Remove the washer hose from the windshield washer motor and pump, and drain the washer fluid.

Fig. 40: Identifying Washer Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE WINDSHIELD WASHER MOTOR AND PUMP ASSEMBLY

a. Pull out the washer motor and pump from the packing of the washer jar to remove it.

Fig. 41: Identifying Windshield Washer Motor And Pump Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra































1. INSPECT WINDSHIELD WASHER MOTOR AND PUMP ASSEMBLY

HINT:

This check should be performed with the windshield washer motor and pump installed to the washer jar.

a. Fill the washer jar with washer fluid.

b. Connect the battery's positive (+) lead to terminal 1 and the negative (-) lead to terminal 2 of the

washer motor and pump.

c. Check that washer fluid flows from the washer jar.

OK: Washer fluid flows from washer jar.

If the result is not as specified, replace the washer motor and pump assembly.

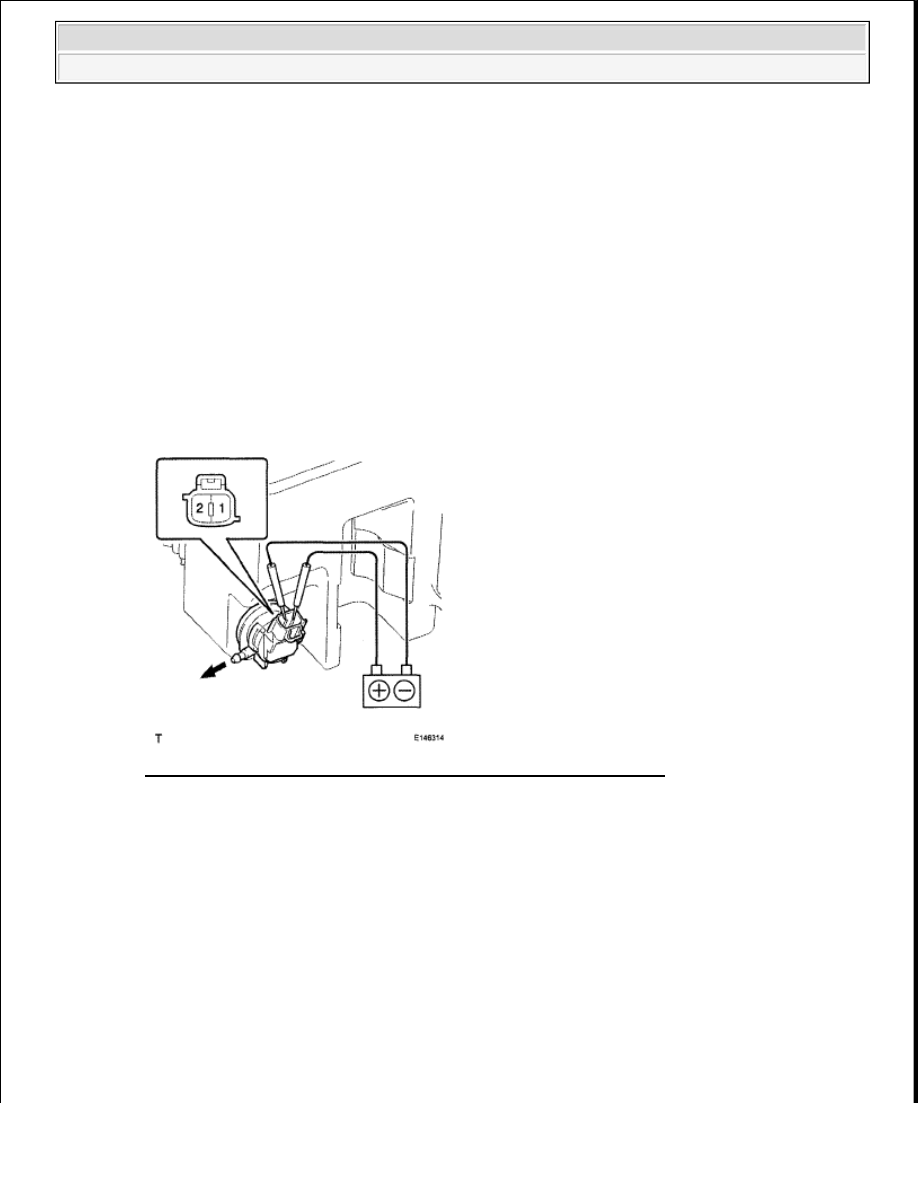

Fig. 42: Inspecting Windshield Washer Motor And Pump Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL WINDSHIELD WASHER MOTOR AND PUMP ASSEMBLY

a. Install the windshield washer motor and pump to the packing of the washer jar.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra
