HINT:

Hold down the wiper arm hinge with your hand while tightening the nut.

e. Operate the front wipers while spraying washer fluid on the windshield glass. Make sure that the

front wipers function properly and there is no interference with the vehicle body.

WIPER SWITCH

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra

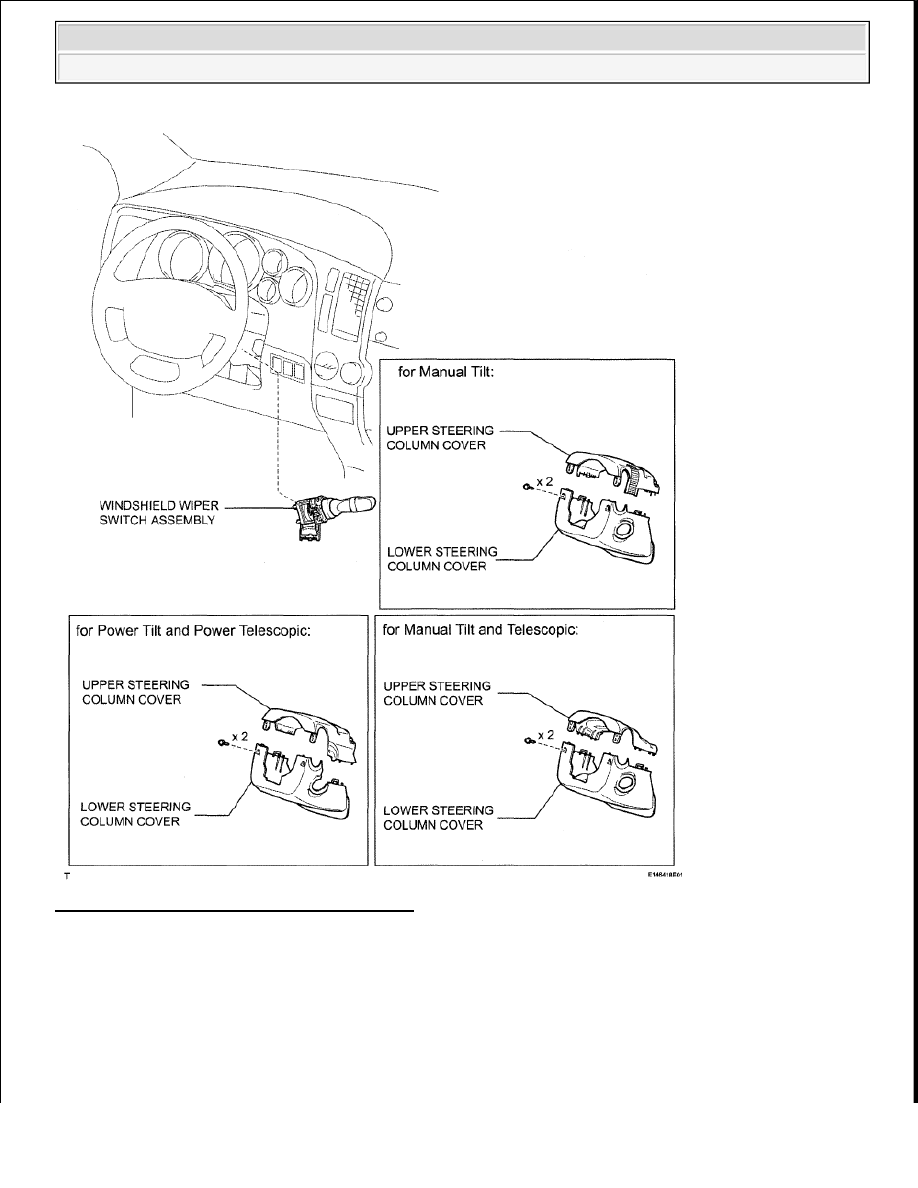

Fig. 26: Identifying Wiper Switch Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE LOWER STEERING COLUMN COVER

a. for Manual Tilt and Telescopic:

1. Operate the tilt and telescopic lever to fully extend and lower the steering column.

b. for Power Tilt and Telescopic:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra































1. Turn the ignition switch ON. Operate the tilt and telescopic switch to fully extend and lower

the steering column.

c. While turning the steering wheel to the right and left, remove the 2 screws and lower steering

column cover.

d. Detach the 2 claws to remove the lower steering column cover.

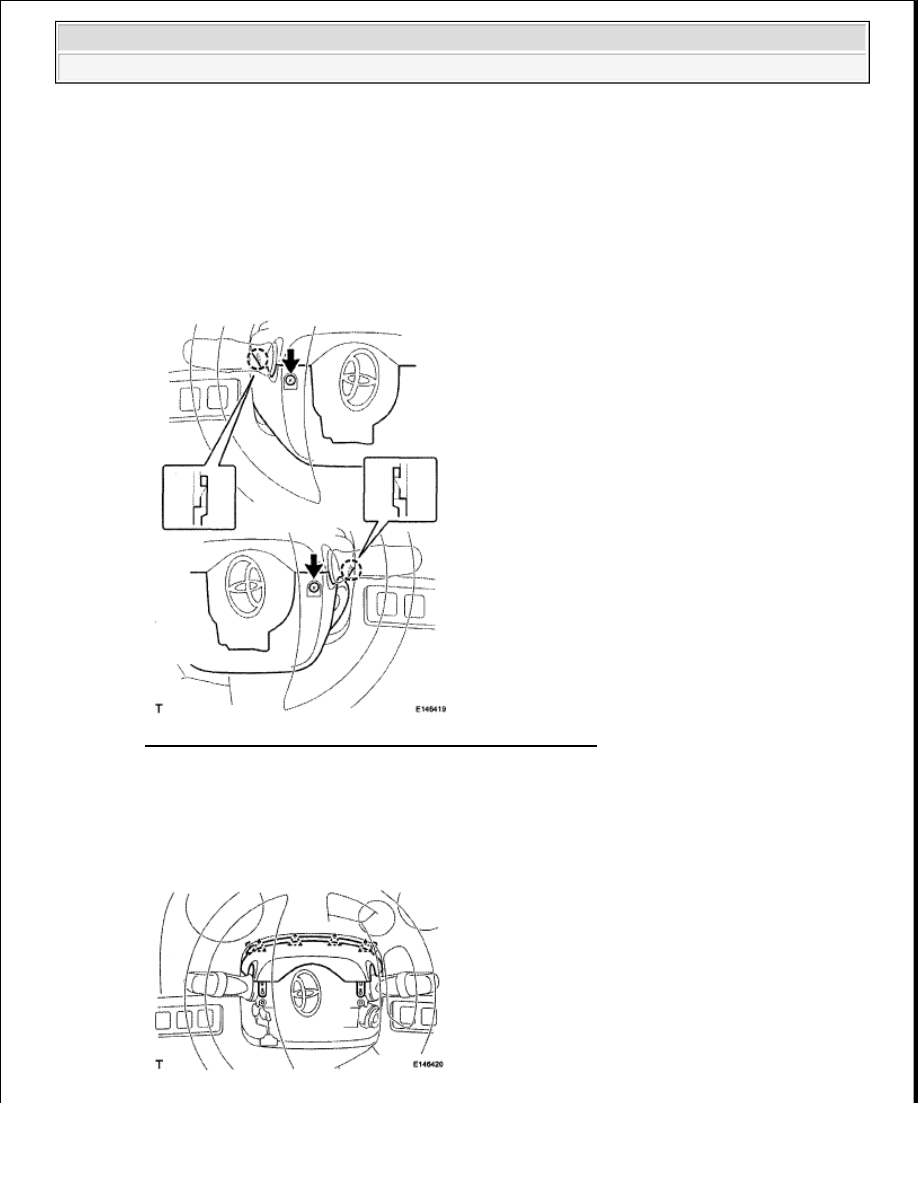

Fig. 27: Locating Claws On Lower Steering Column Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE UPPER STEERING COLUMN COVER

a. Detach the 4 clips.

b. Detach the claw to remove the upper steering column cover.

NOTE:

Do not damage the tilt and telescopic switch.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra































Fig. 28: Locating Claws On Upper Steering Column Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE WINDSHIELD WIPER SWITCH ASSEMBLY

a. Disconnect the 2 connectors.

b. Detach the claw and remove the wiper switch.

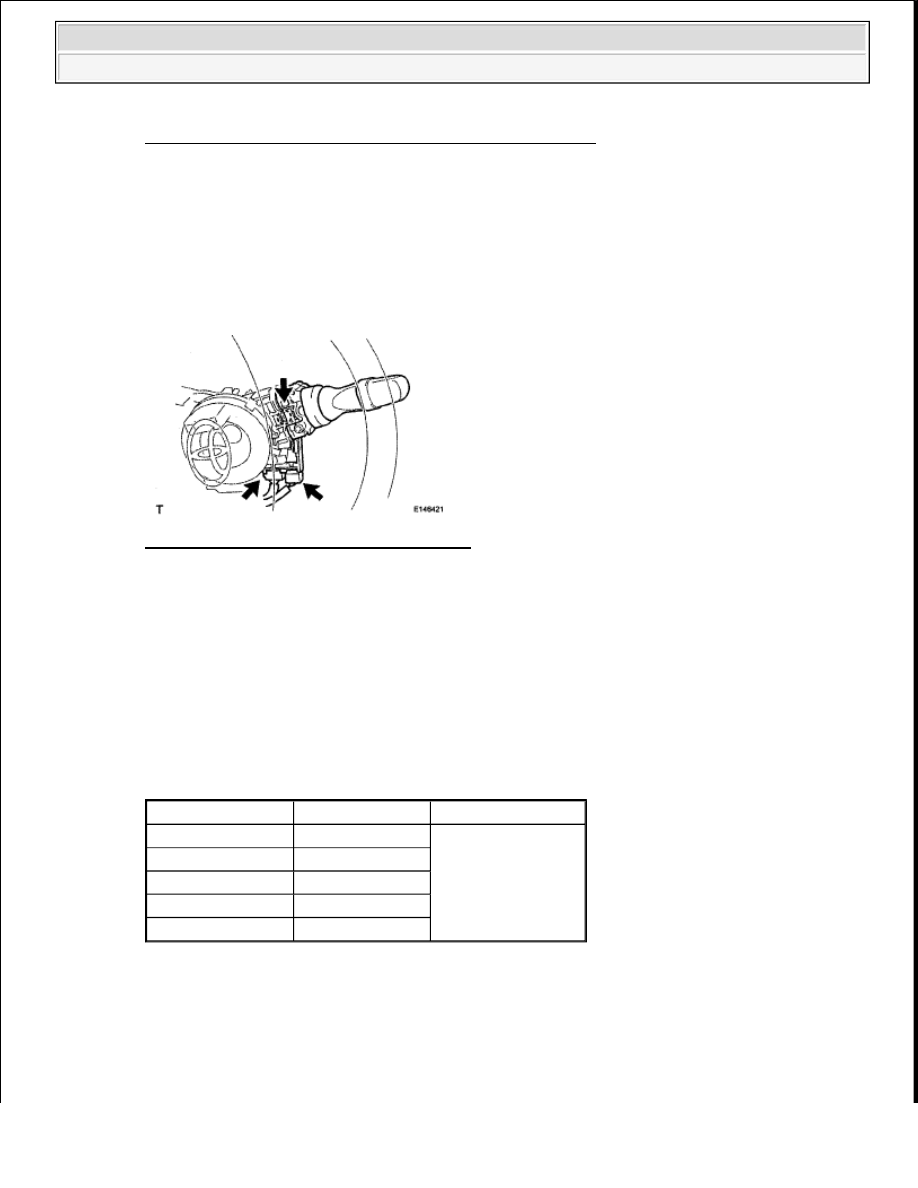

Fig. 29: Locating Wiper Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT WIPER AND WASHER SWITCH ASSEMBLY

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

Windshield wiper switch

WIPER AND WASHER SWITCH ASSEMBLY

NOTE:

Do not push the claw with excessive force as it may brake.

Tester Connection Switch Condition Specified Condition

B-3 (+1) - B-2 (+B)

MIST

Below 1 ohms

B-3 (+1) - B-1 (+S)

OFF

B-3 (+1) - B-1 (+S)

INT

B-3 (+1) - B-2 (+B)

LO

B-4 (+2) - B-2 (+B)

HI
