Toyota Tundra. Manual - part 768

Fig. 19: Locating Wiper Motor And Link Assembly With Bolts And Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY

a. Push the ventilator louver in the direction indicated by the arrow in the illustration to attach 8 claws

and 2 clips, and install the ventilator louver.

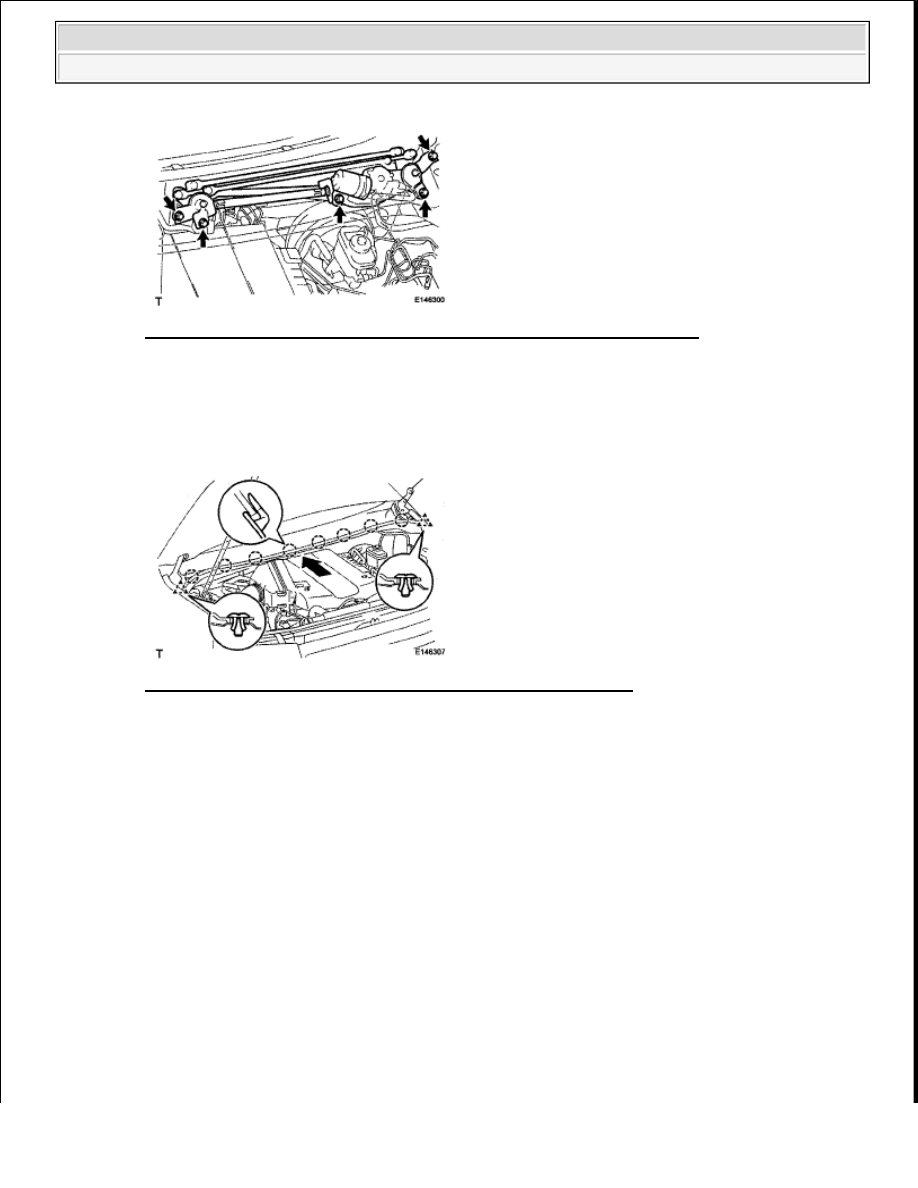

Fig. 20: Locating Cowl Top Ventilator Louver Claws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL FRONT FENDER TO COWL SIDE SEAL LH

a. Attach the claw to install the cowl side seal.

5. INSTALL FRONT FENDER TO COWL SIDE SEAL RH

HINT:

Use the same procedures described for the LH side.

6. INSTALL HOOD TO COWL TOP SEAL

a. Attach the 16 claws and install the cowl top seal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra

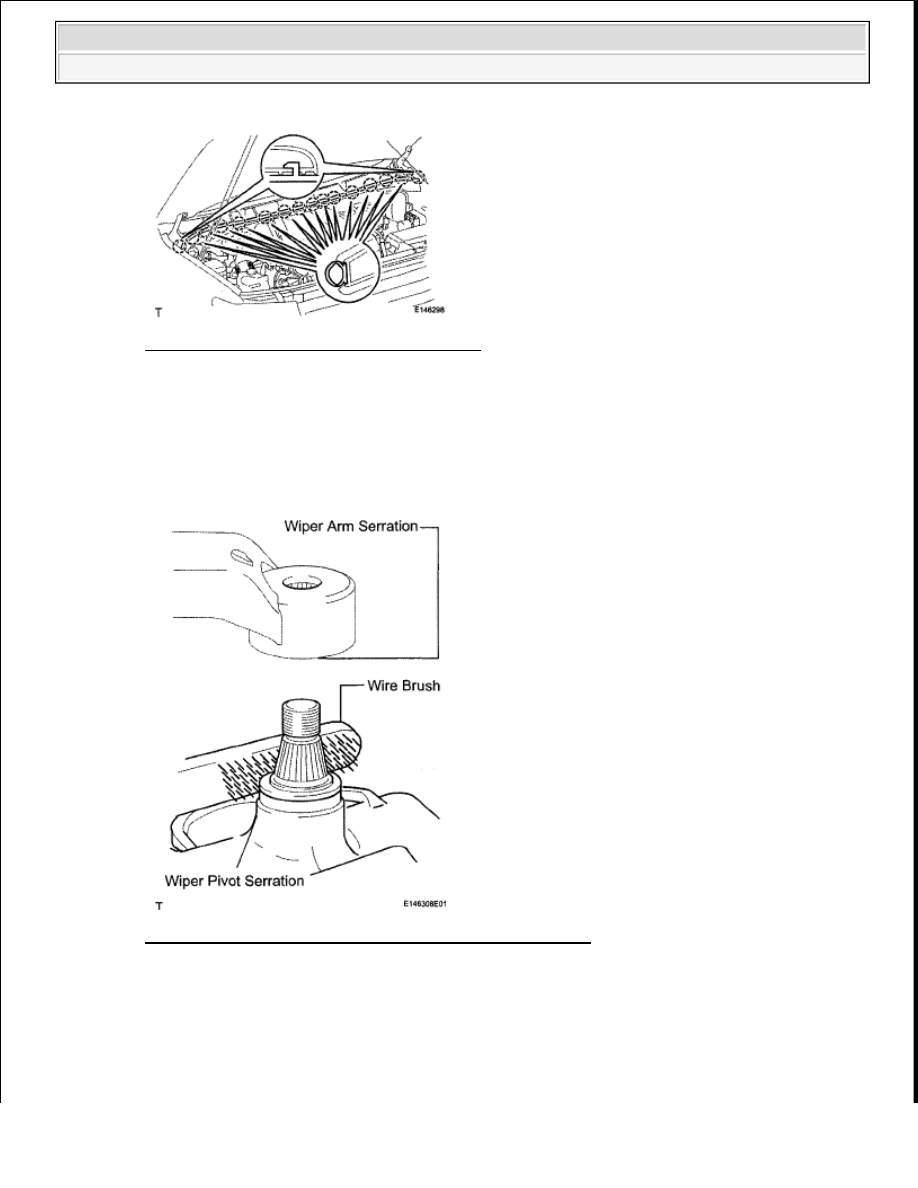

Fig. 21: Identifying Hood To Cowl Top Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH

a. Stop the wiper motor at the automatic stop position.

b. Clean the wiper arm serration with a round file or equivalent.

c. Clean the wiper pivot serration with a wire brush.

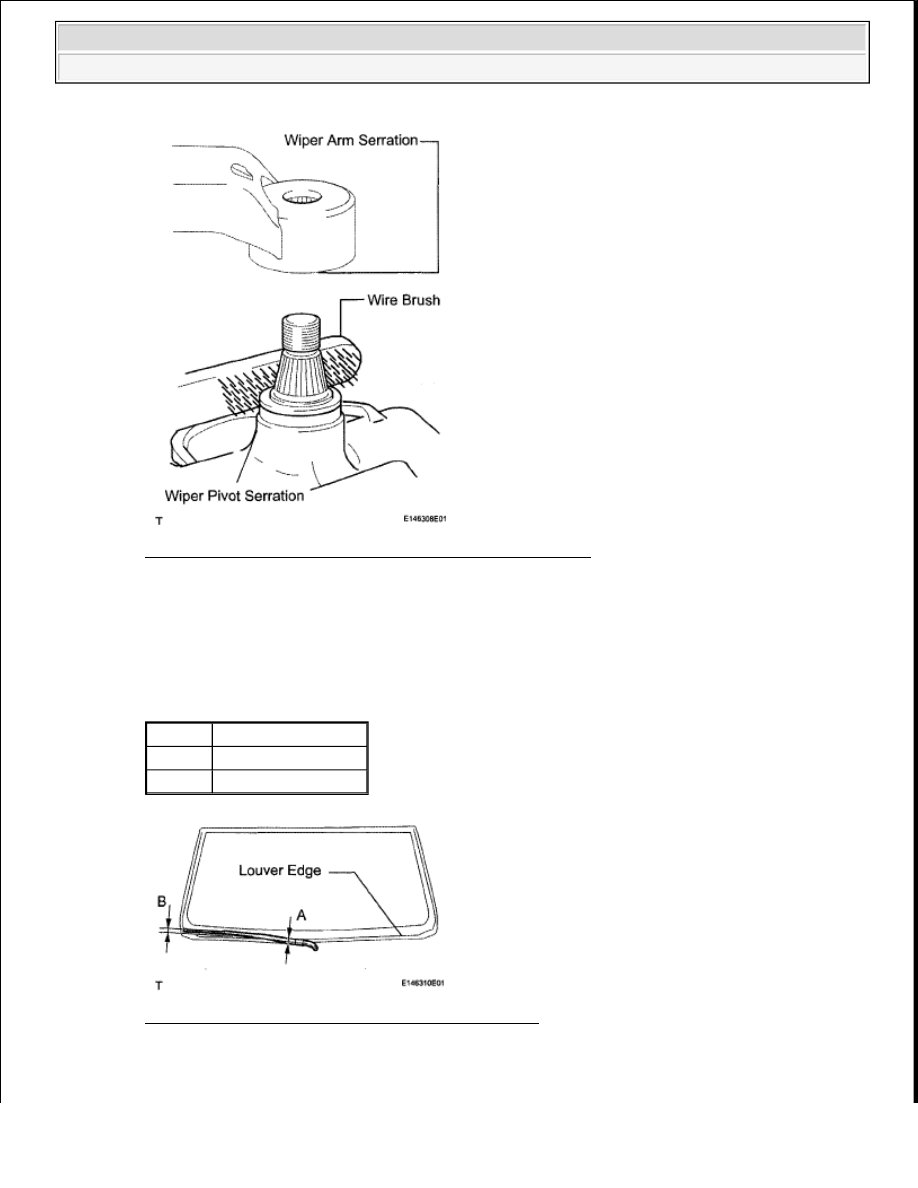

Fig. 22: Cleaning Wiper Pivot Serration With Wire Brush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the wiper arm and blade with the nut. Make sure that the wiper arm and blade comes to the

position shown in the illustration.

Standard measurement



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra































FRONT WIPER ARM AND BLADE ASSEMBLY LH

Fig. 23: Identifying Wiper Arm And Blade Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 20 N*m (204 kgf*cm, 15 ft.*lbf)

HINT:

Hold down the wiper arm hinge with your hand while tightening the nut.

8. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH

a. Stop the wiper motor at the automatic stop position.

b. Clean the wiper arm serration with a round file or equivalent.

c. Clean the wiper pivot serration with a wire brush.

Position Specified Condition

A

23.9 mm (0.941 in.)

B

35.5 mm (1.40 in.)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra































Fig. 24: Cleaning Wiper Pivot Serration With Wire Brush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the wiper arm and blade with the nut. Make sure that the wiper arm and blade comes to the

position shown in the illustration.

Standard measurement

FRONT WIPER ARM AND BLADE ASSEMBLY RH

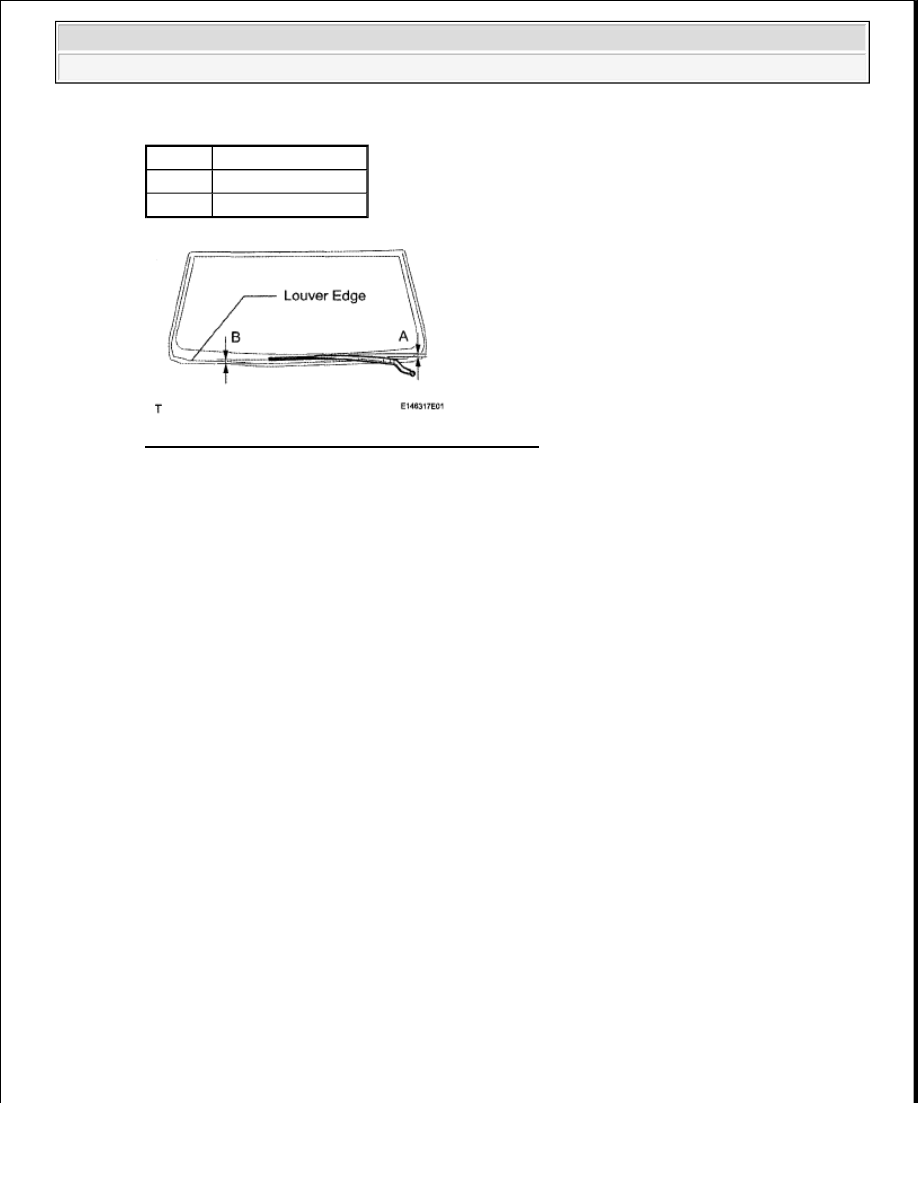

Fig. 25: Identifying Wiper Arm And Blade Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 20 N*m (204 kgf*cm, 15 ft.*lbf)

Position Specified Condition

A

11.5 mm (0.453 in.)

B

29.8 mm (1.17 in.)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra
