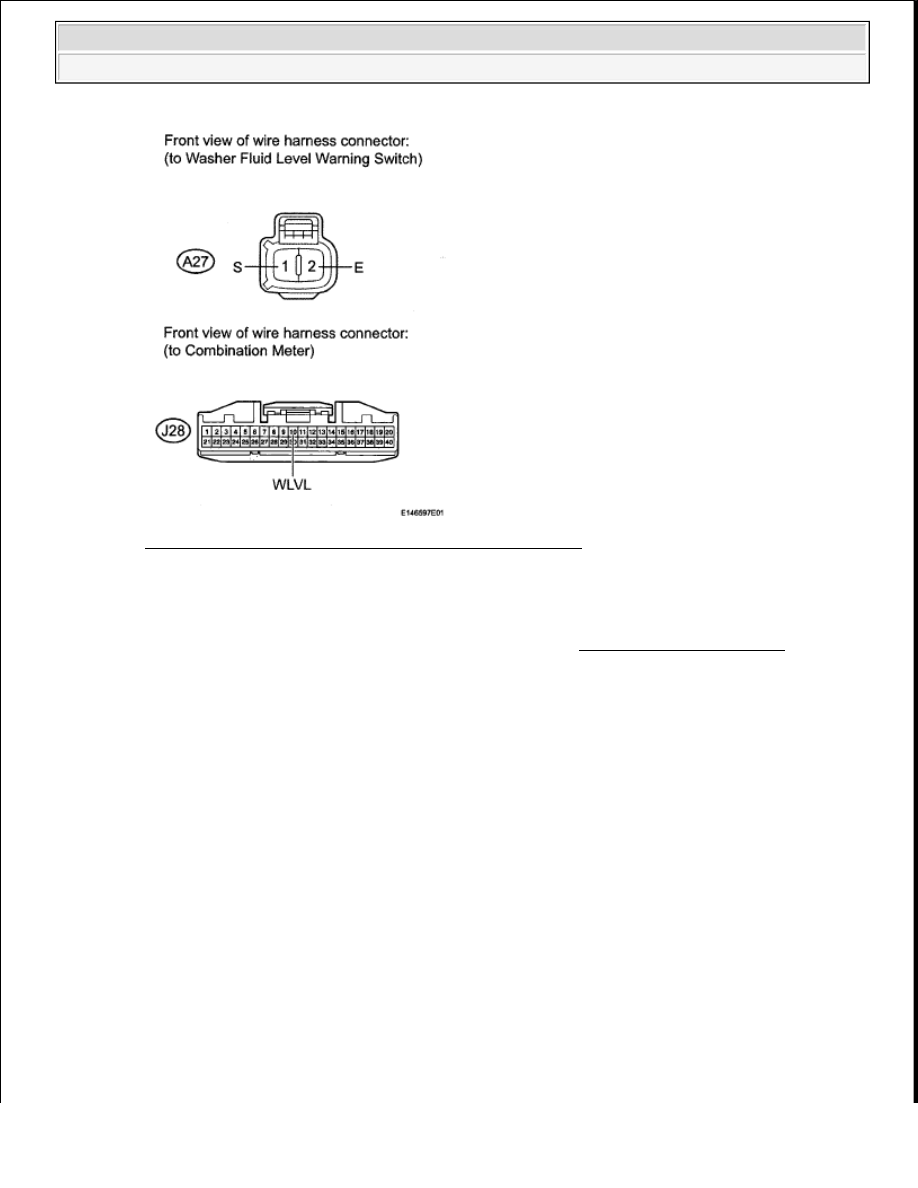

Fig. 6: Identifying A27 Switch And J28 Meter Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: REPLACE COMBINATION METER ASSEMBLY (See COMBINATION METER )

FRONT WIPER MOTOR

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra

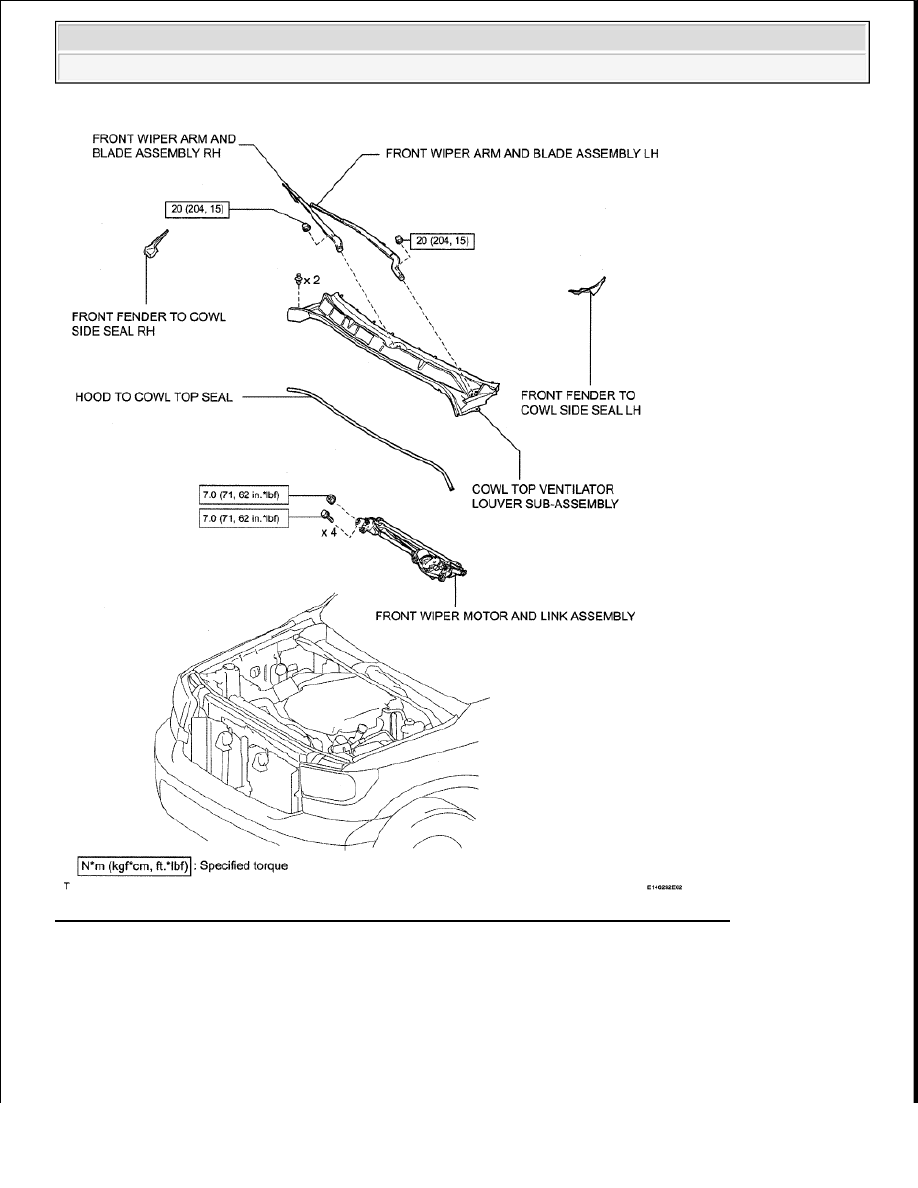

Fig. 7: Identifying Front Wiper Motor Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra

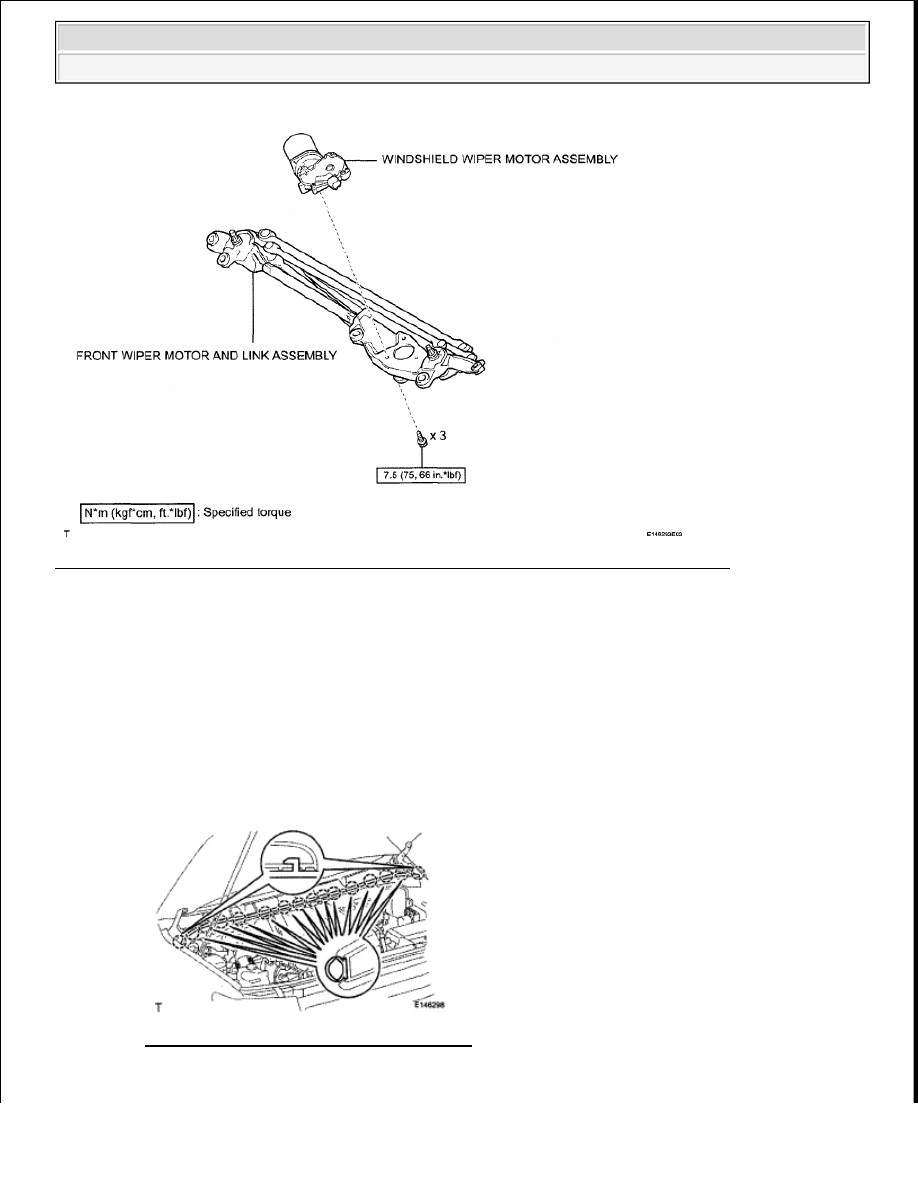

Fig. 8: Identifying Front Wiper Motor Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT WIPER ARM AND BLADE ASSEMBLY LH

a. Remove the nut, wiper arm and blade.

2. REMOVE FRONT WIPER ARM AND BLADE ASSEMBLY RH

a. Remove the nut, wiper arm and blade.

3. REMOVE HOOD TO COWL TOP SEAL

a. Using a clip remover, detach the 16 claws and remove the cowl top seal.

Fig. 9: Identifying Hood To Cowl Top Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra































4. REMOVE FRONT FENDER TO COWL SIDE SEAL LH

a. Using a clip remover, detach the claw and remove the cowl side seal.

5. REMOVE FRONT FENDER TO COWL SIDE SEAL RH

HINT:

Use the same procedures described for the LH side.

6. REMOVE COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY

a. Remove the 2 clips.

b. Detach the 8 claws and remove the ventilator louver.

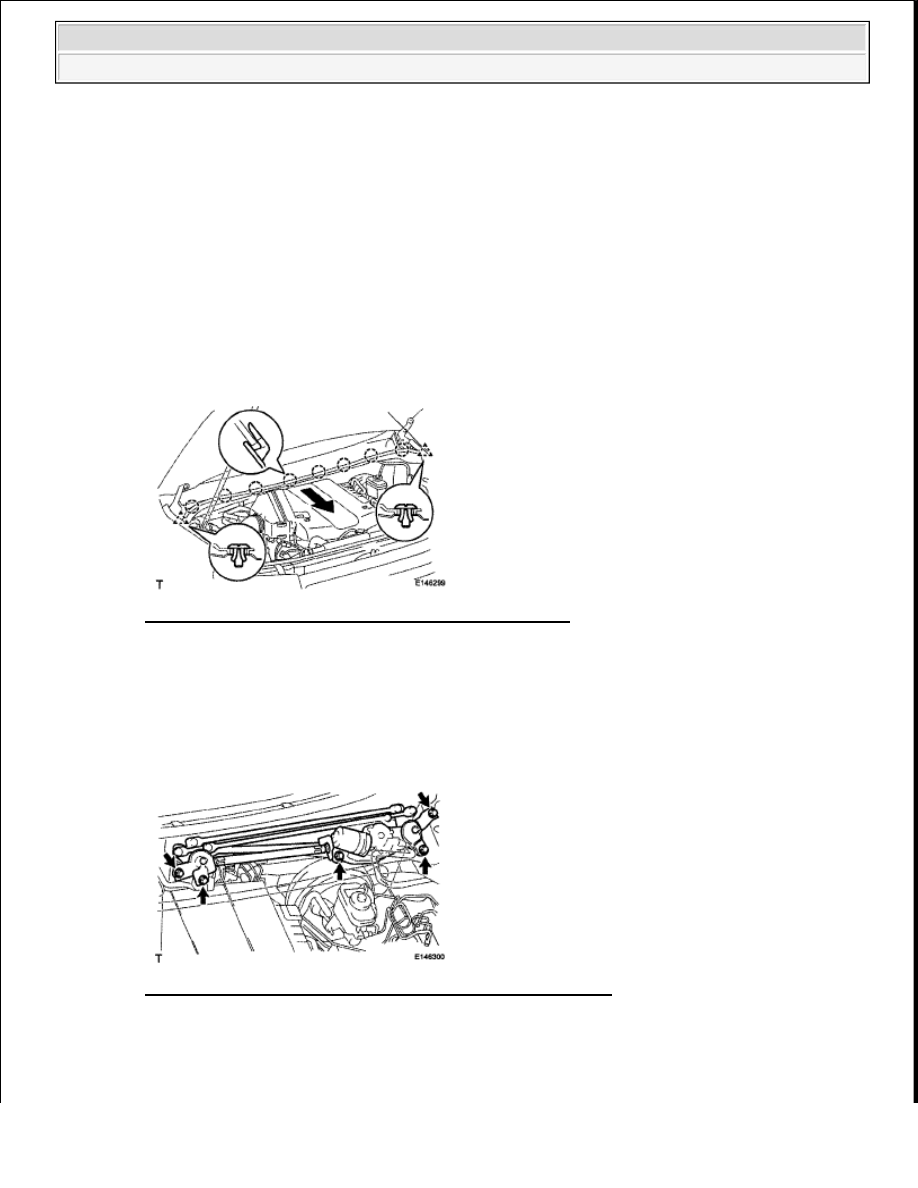

Fig. 10: Identifying Ventilator Louver Claws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE FRONT WIPER MOTOR AND LINK ASSEMBLY

a. Disconnect the connector.

b. Remove the nut.

c. Remove the 4 bolts and wiper motor and link assembly.

Fig. 11: Locating Bolts On Wiper Motor And Link Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE WINDSHIELD WIPER MOTOR ASSEMBLY

a. Using a screwdriver, disconnect the rod of the wiper link from the wiper motor as shown in the
