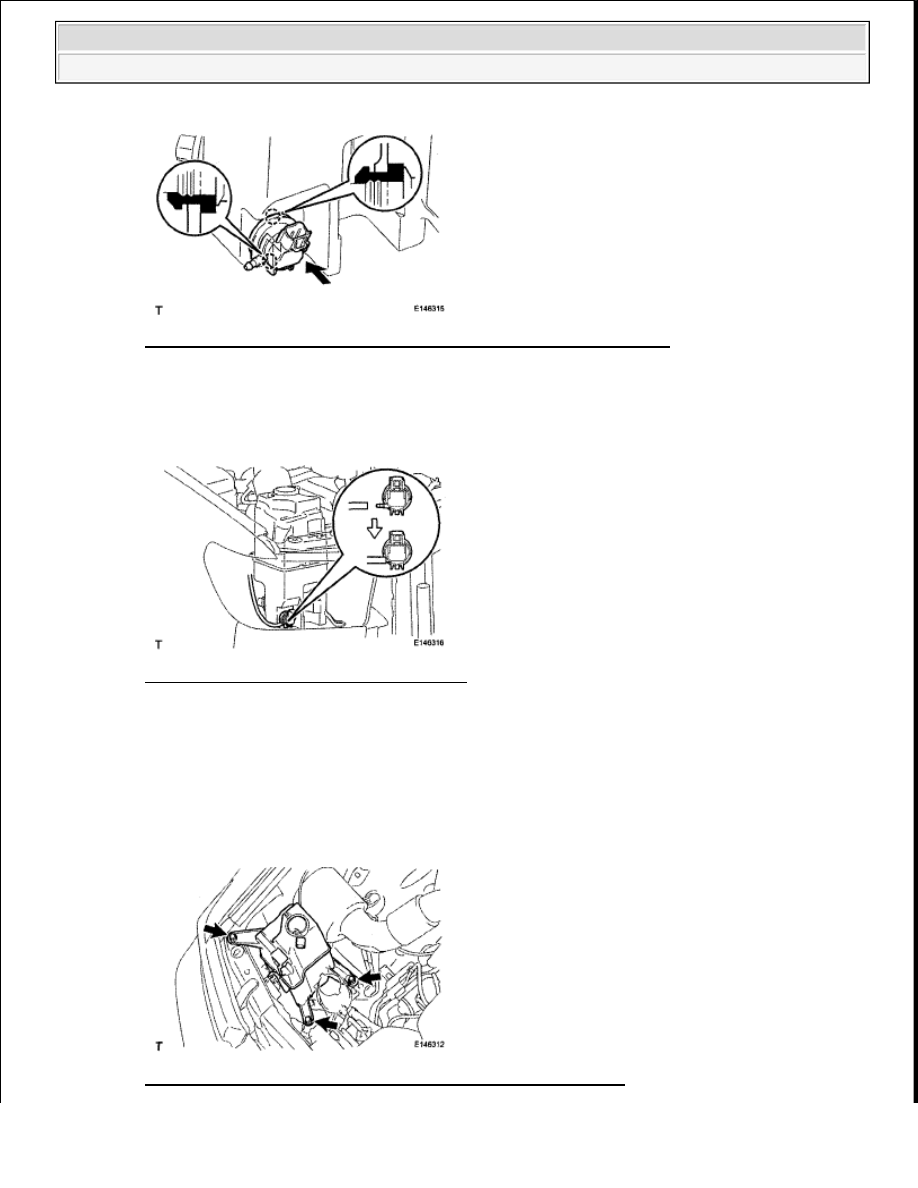

Fig. 43: Identifying Windshield Washer Motor And Pump Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. FILL UP WASHER JAR ASSEMBLY WITH WASHER FLUID

a. Connect the washer hose to the washer motor and pump, and fill the washer jar with washer fluid.

Fig. 44: Identifying Washer Jar Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL WINDSHIELD WASHER JAR ASSEMBLY

a. Connect the connector.

b. Install the windshield washer jar with the clip and 3 bolts.

Torque: 3.5 N*m (36 kgf*cm, 31 in.*lbf)

Fig. 45: Locating Windshield Washer Jar With Clip And Bolts



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

WASHER NOZZLE

ON-VEHICLE INSPECTION

1. REMOVE WASHER NOZZLE SUB-ASSEMBLY

a. With the engine running, check that the center stream of washer fluid sprays on the windshield

within the hatched areas shown in the illustration.

Standard:

Washer fluid hits the windshield in the areas shown in the illustration.

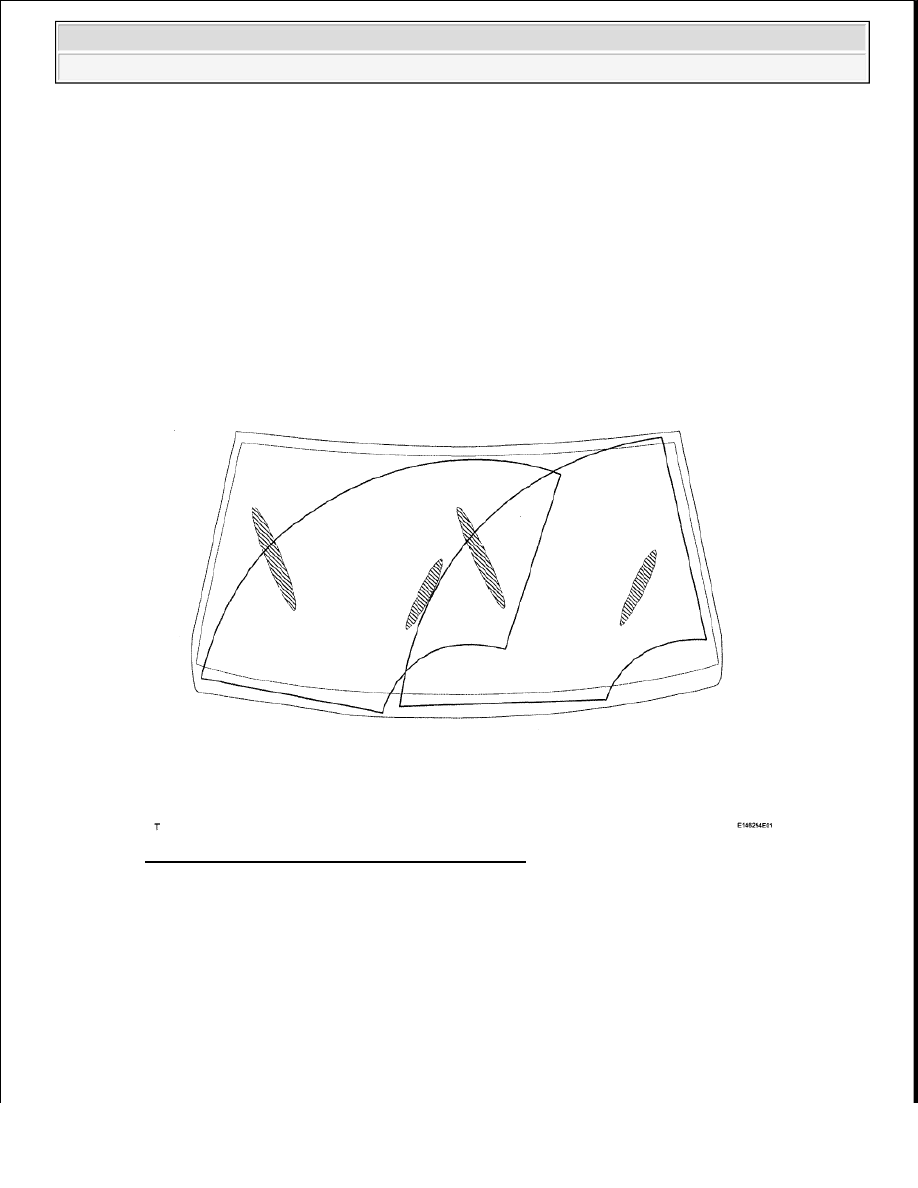

Fig. 46: Identifying Hatched Areas In Windshield
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the washer nozzle.

ADJUSTMENT

1. ADJUST WASHER NOZZLE SUB-ASSEMBLY

a. Using a screwdriver, detach the 2 claws and separate the washer nozzle.

NOTE:

Be careful not to damage the windshield.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra































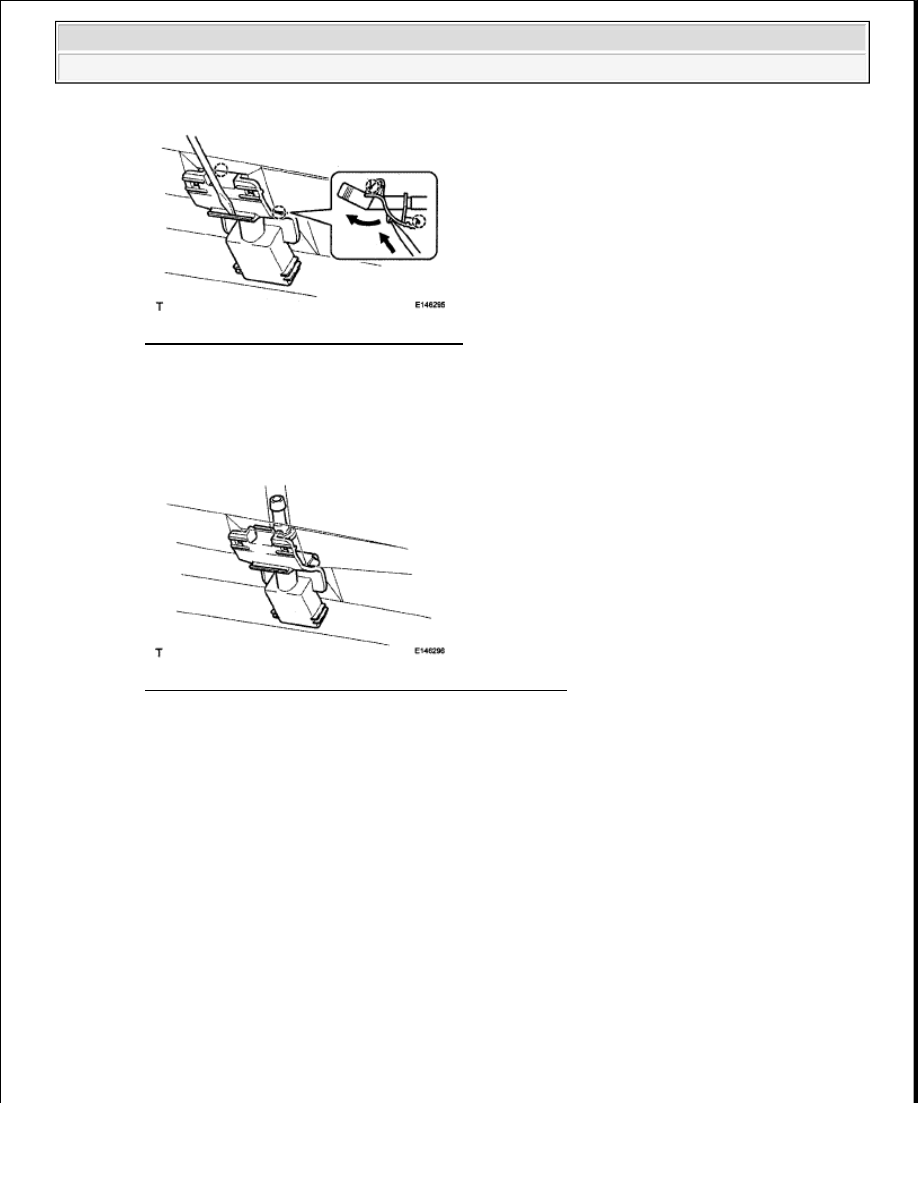

Fig. 47: Separating Washer Nozzle Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the washer nozzle from the washer hose.

Fig. 48: Identifying Washer Nozzle From Washer Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Select a washer nozzle so that the spray is within the standard contact areas. Replace the washer

nozzle with the selected one.

NOTE:

Washer nozzles cannot be reused.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Wiper & Washer - Tundra































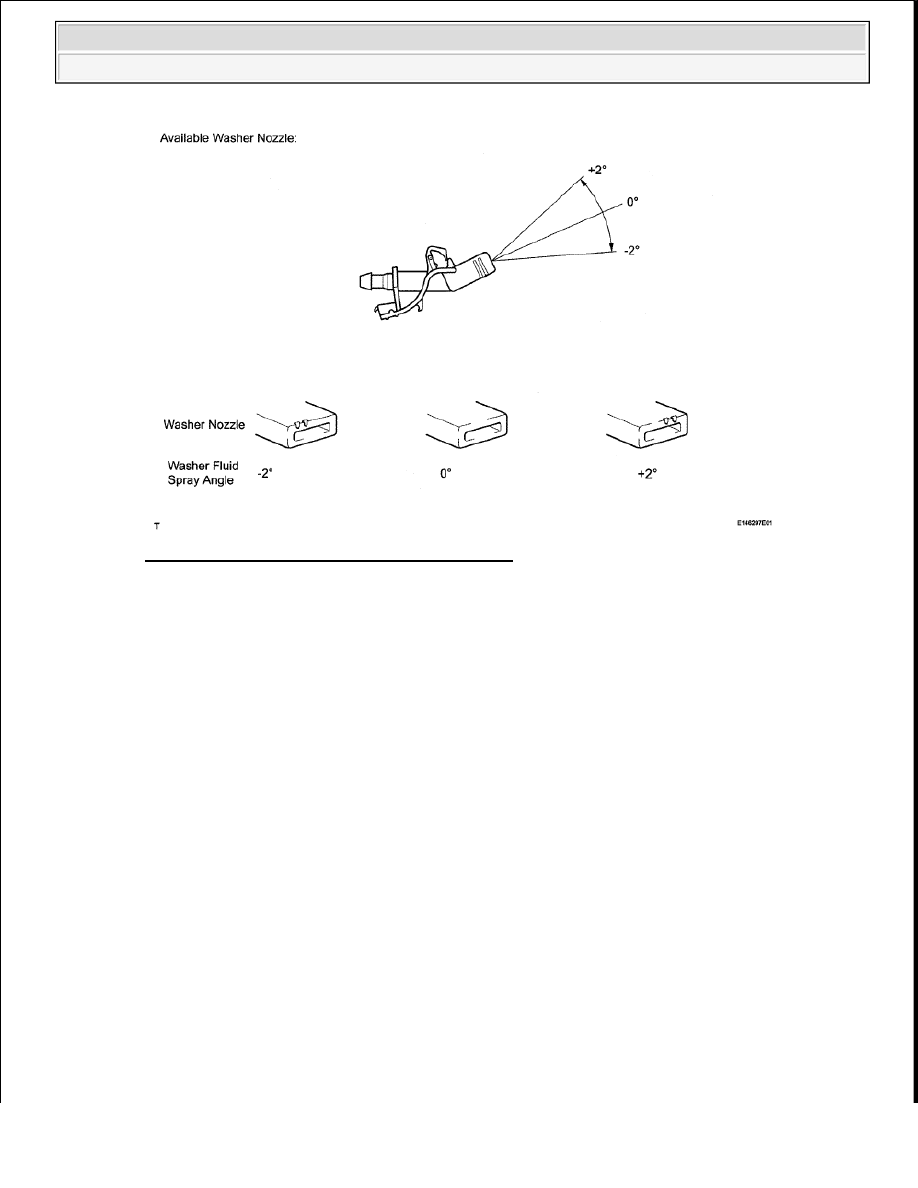

Fig. 49: Identifying Washer Nozzle Spray Angle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
