17. REMOVE VISOR HOLDER

a. for Regular Cab:

Remove the visor holder (see REMOVAL ).

b. for Double Cab, w/o Illumination:

Remove the visor holder (see REMOVAL ).

c. for CrewMax, w/o Illumination:

Remove the visor holder (see REMOVAL ).

18. REMOVE ASSIST GRIP SUB-ASSEMBLY

a. for Regular Cab, for Double Cab:

Remove the assist grip (see REMOVAL ).

b. for CrewMax:

Remove the assist grip (see REMOVAL ).

19. REMOVE ASSIST GRIP PLUG (See REMOVAL )

20. REMOVE ROOF HEADLINING ASSEMBLY

a. Partially remove the roof headlining.

HINT:

It is not necessary to completely remove the roof headlining. Slightly lower the front section of the
roof headlining so that the windshield glass can be removed in a later step.

For Regular Cab, refer to the following procedures (see REMOVAL ).

For Double Cab, refer to the following procedures (see REMOVAL ).

For CrewMax, refer to the following procedures (see REMOVAL ).

21. REMOVE REAR ROOF DRIP SIDE FINISH MOULDING LH (See REMOVAL )

22. REMOVE REAR ROOF DRIP SIDE FINISH MOULDING RH

HINT:

Use the same procedures described for the LH side.

23. REMOVE ROOF DRIP SIDE FINISH MOULDING LH (See REMOVAL )



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































24. REMOVE ROOF DRIP SIDE FINISH MOULDING RH

HINT:

Use the same procedures described for the LH side.

25. REMOVE ROOF DRIP SIDE FINISH MOULDING CLIP (See REMOVAL )

26. REMOVE OUTSIDE WINDSHIELD MOULDING

a. Using a knife, cut off the moulding as shown in the illustration.

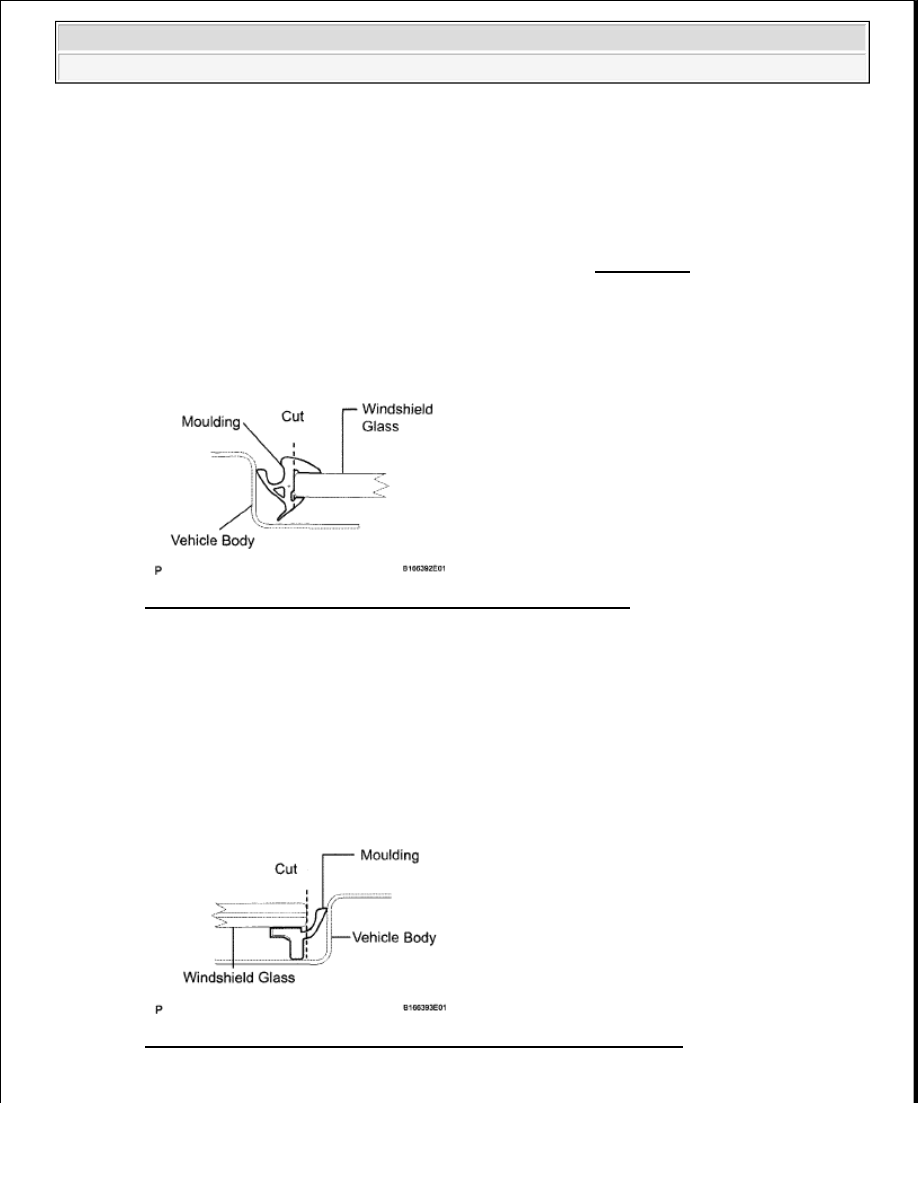

Fig. 97: Identifying Cut Area Of Outside Windshield Moulding
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the remaining moulding.

HINT:

Make a partial cut in the moulding. Then pull and remove it by hand.

27. REMOVE UPPER WINDSHIELD OUTSIDE MOULDING

a. Using a knife, cut off the moulding as shown in the illustration.

Fig. 98: Identifying Cut Area Of Upper Windshield Outside Moulding
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Be careful not to damage the vehicle body.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































b. Remove the remaining moulding.

HINT:

Make a partial cut in the moulding. Then pull and remove it by hand.

28. REMOVE WINDSHIELD GLASS

a. w/ Windshield Deicer:

Remove the clip and disconnect the connector.

b. Apply protective tape to the outer surface of the vehicle body to prevent scratches.

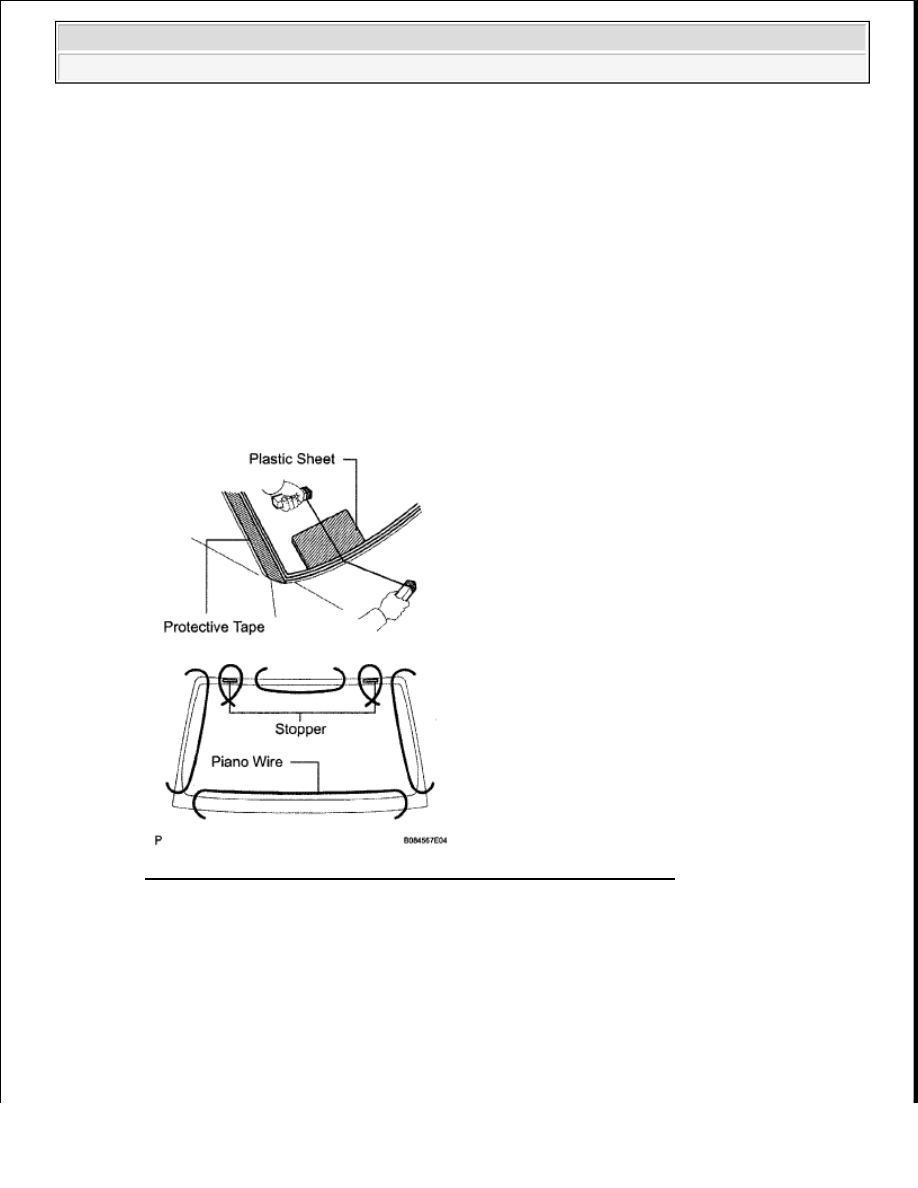

Fig. 99: Applying Protective Tape To Outer Surface Of Vehicle Body
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. From the interior, insert a piano wire between the vehicle body and glass as shown in the

illustration.

d. Tie objects that can serve as handles (for example, wooden blocks) to both wire ends.

NOTE:

Be careful not to damage the vehicle body.

NOTE:



When separating the glass from the vehicle, be careful not to
damage the vehicle's paint or interior/exterior ornaments.



To prevent the instrument panel from being scratched when



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































e. Place matchmarks over the glass and vehicle body on the locations indicated in the illustration.

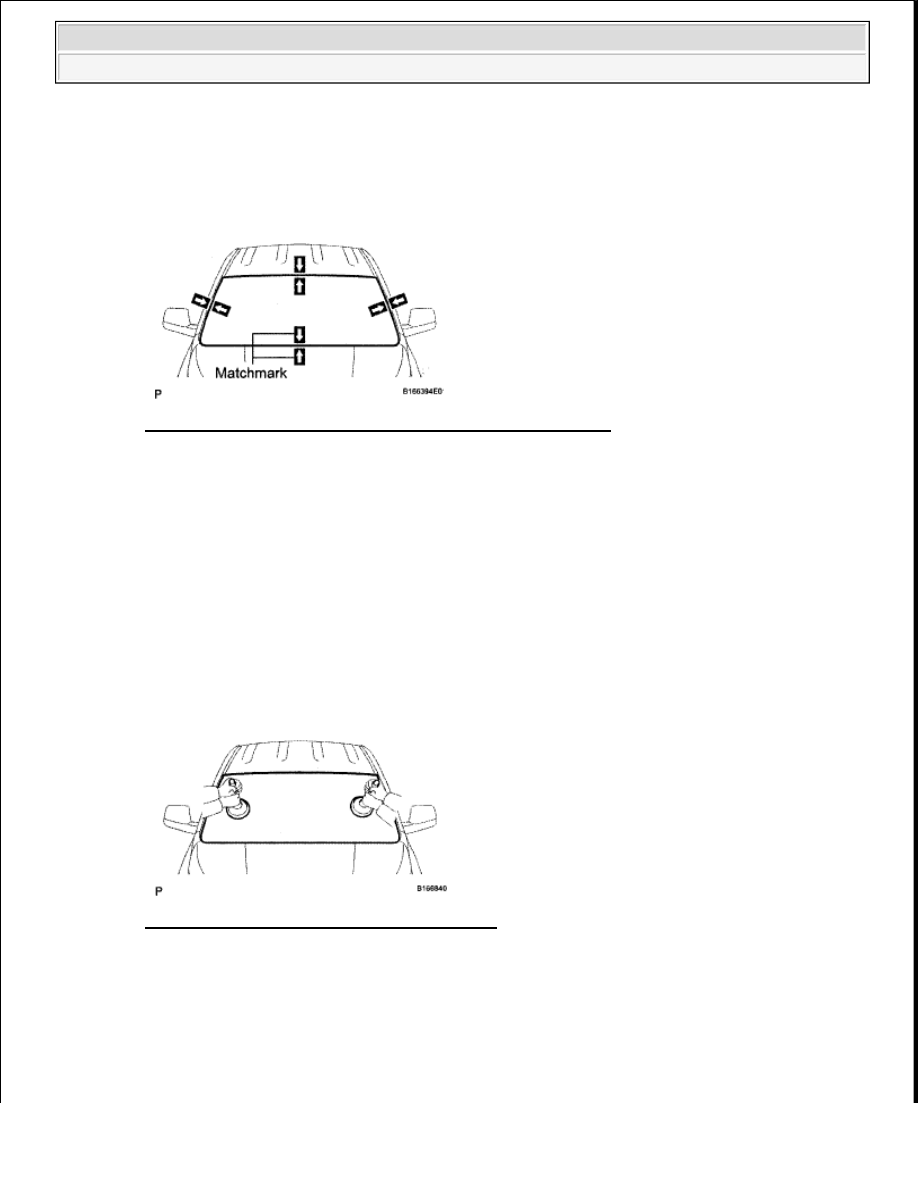

Fig. 100: Placing Matchmarks Over Glass And Vehicle Body
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Matchmarks do not need to be placed if not reusing the glass.

f. Cut through the adhesive by pulling the piano wire around the glass.

g. Disengage the stoppers.

h. Using suction cups, remove the glass.

Fig. 101: Removing Glass Using Suction Cups
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29. CLEAN WINDSHIELD GLASS

a. Using a scraper, remove the damaged stoppers, dams and adhesive sticking to the glass.

removing the glass, place a plastic sheet between the piano
wire and instrument panel.

NOTE:

Leave as much adhesive on the vehicle body as possible when
cutting through the adhesive.
