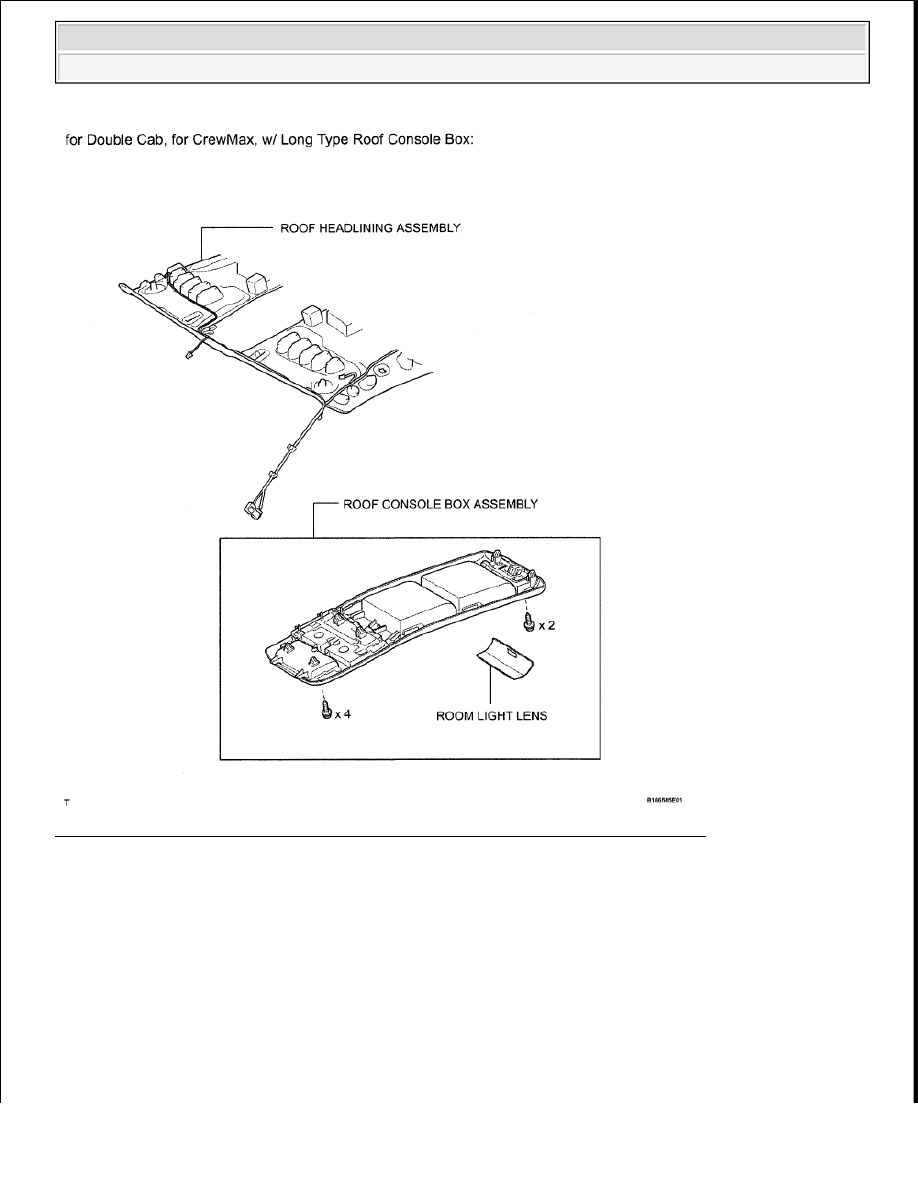

Fig. 94: Identifying Windshield Glass - W/Long Type Roof Console Box Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra

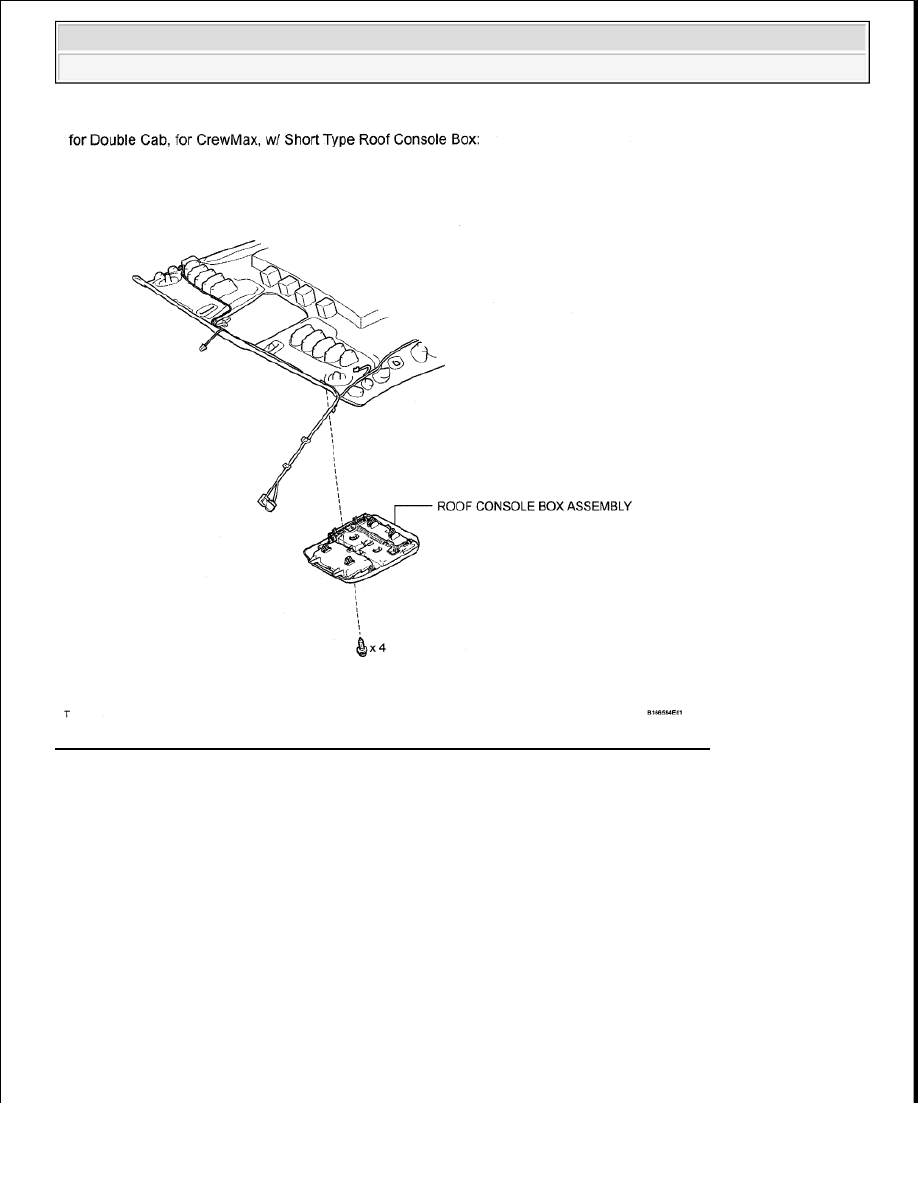

Fig. 95: Identifying Windshield Glass - W/Short Type Roof Console Box Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































Fig. 96: Identifying Windshield Glass Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT WIPER ARM AND BLADE ASSEMBLY LH (See REMOVAL )

2. REMOVE FRONT WIPER ARM AND BLADE ASSEMBLY RH (See REMOVAL )

3. REMOVE HOOD TO COWL TOP SEAL (See REMOVAL )

4. REMOVE FRONT FENDER TO COWL SIDE SEAL LH (See REMOVAL )

5. REMOVE FRONT FENDER TO COWL SIDE SEAL RH (See REMOVAL )

6. REMOVE COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY (See REMOVAL )

7. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP LH

a. Partially remove the front door opening trim weatherstrip LH so that the front pillar garnish LH can

be removed (see REMOVAL ).

8. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP RH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































HINT:

Use the same procedures described for the LH side.

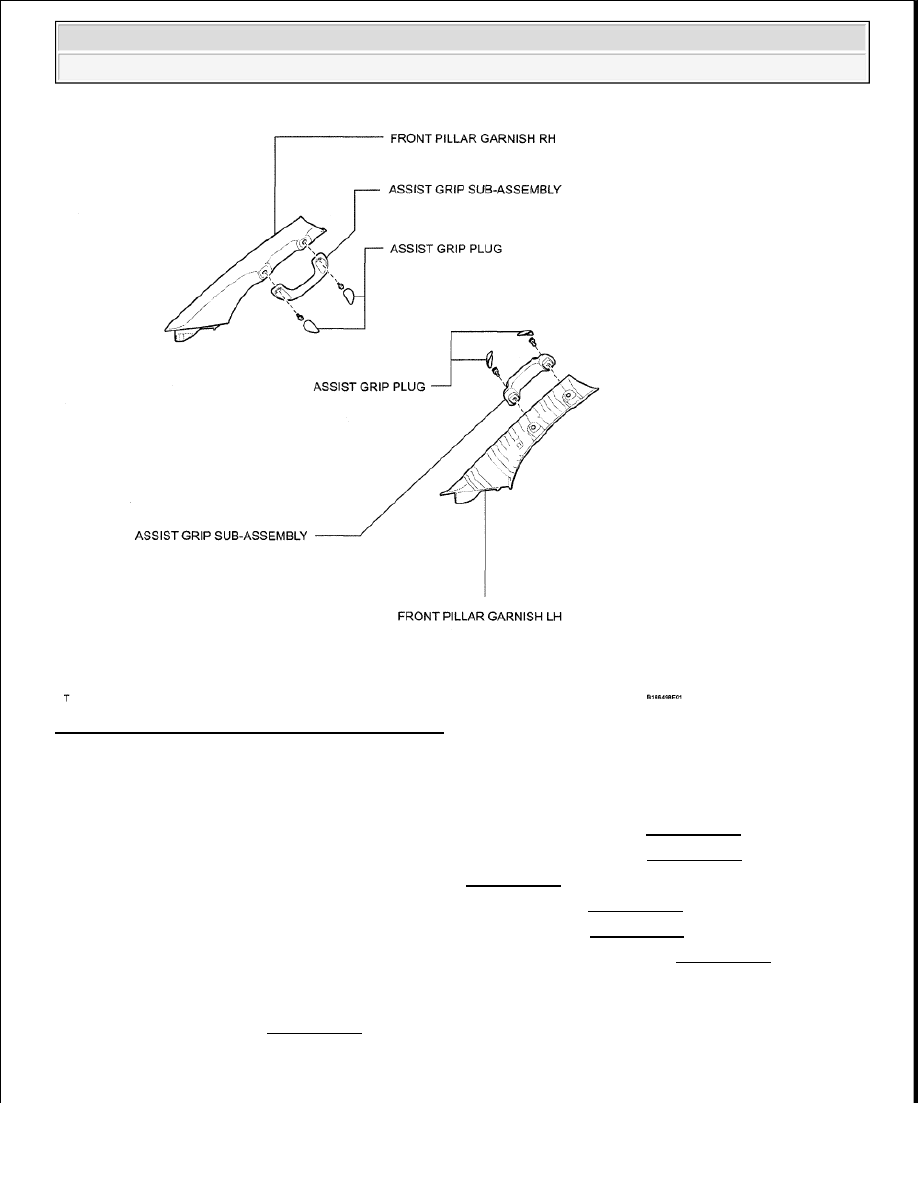

9. REMOVE FRONT PILLAR GARNISH LH (See REMOVAL )

10. REMOVE FRONT PILLAR GARNISH RH (See REMOVAL )

11. REMOVE INNER REAR VIEW MIRROR ASSEMBLY

a. w/ EC Mirror:

Remove the inner mirror (see REMOVAL ).

b. w/o EC Mirror:

Remove the inner mirror (see REMOVAL ).

12. REMOVE ROOF CONSOLE BOX ASSEMBLY

a. for Short Type:

Remove the roof console box (see REMOVAL ).

b. for Long Type:

Remove the roof console box (see REMOVAL ).

13. REMOVE VISOR BRACKET COVER LH (See REMOVAL )

14. REMOVE VISOR BRACKET COVER RH (See REMOVAL )

15. REMOVE VISOR ASSEMBLY LH

a. for Regular Cab:

Remove the visor (See REMOVAL ).

b. for Double Cab:

Remove the visor (see REMOVAL ).

c. for CrewMax:

Remove the visor (see REMOVAL ).

16. REMOVE VISOR ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.
