spring.

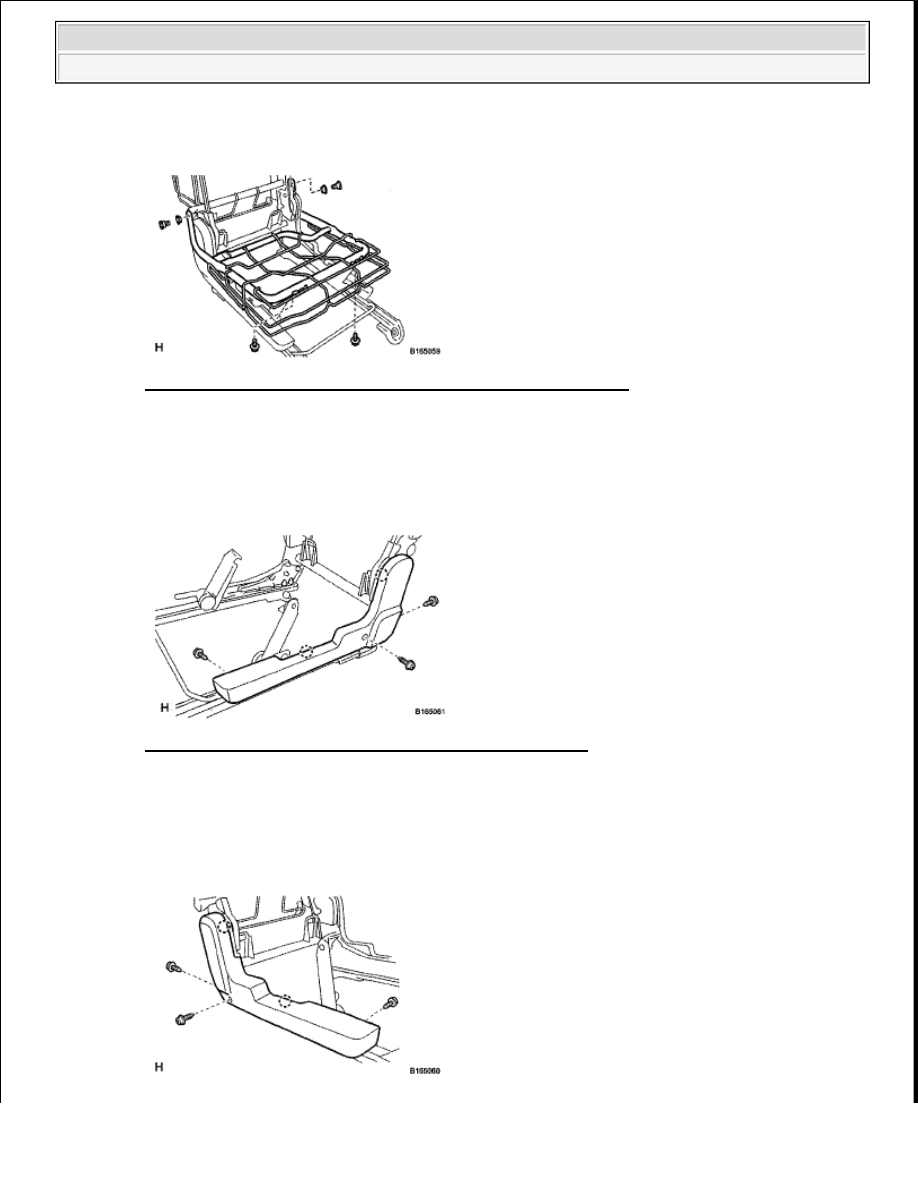

Fig. 489: Identifying Rear Seat Cushion Spring Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. REMOVE REAR SEAT CUSHION MOULDING LH

a. Remove the 3 screws.

b. Detach the 2 claws and remove the moulding.

Fig. 490: Identifying Rear Seat Cushion Moulding Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. REMOVE REAR SEAT CUSHION MOULDING RH

a. Remove the 3 screws.

b. Detach the 2 claws and remove the moulding.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 491: Identifying Rear Seat Cushion Moulding Screws And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. REMOVE RECLINING ADJUSTER INSIDE COVER LH

a. Remove the 2 screws.

b. Detach the claw and remove the cover.

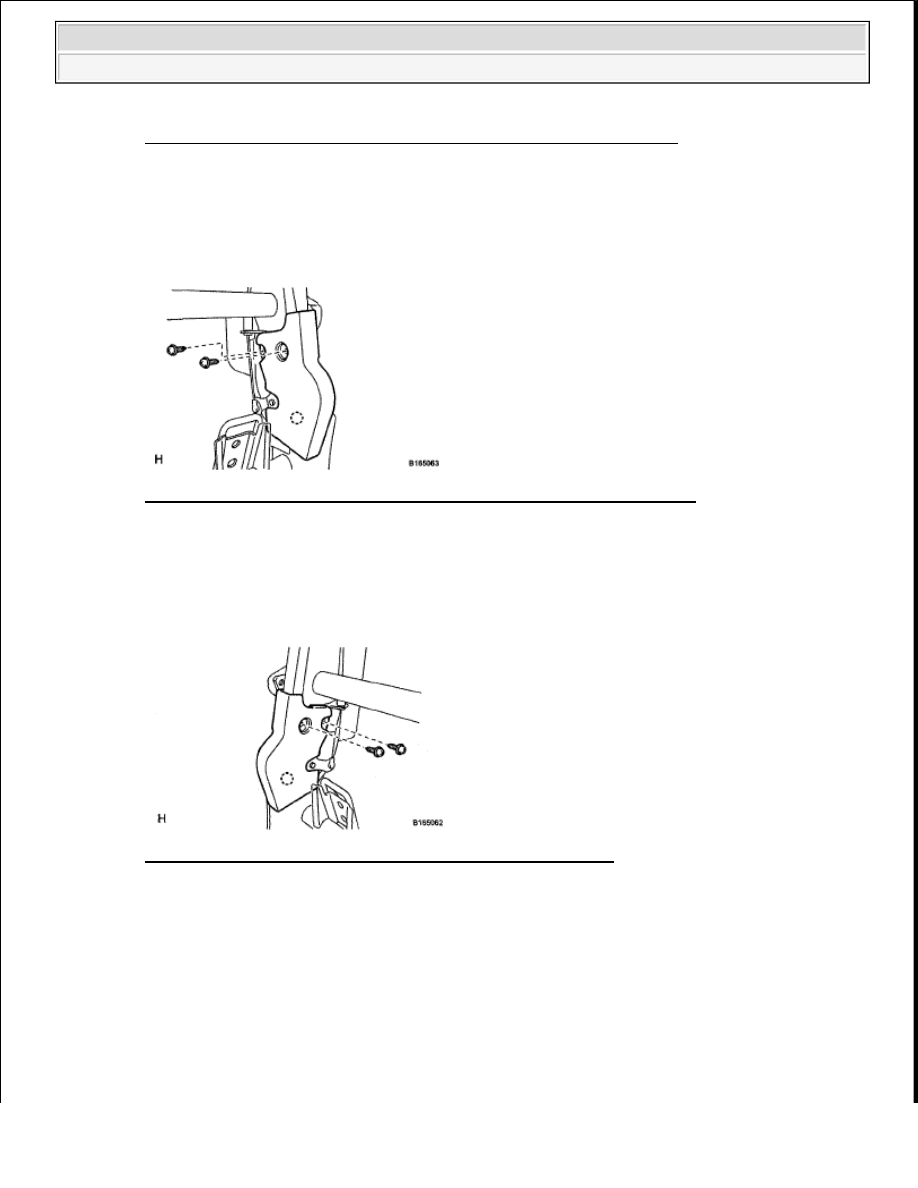

Fig. 492: Identifying Reclining Adjuster Inside Cover Screws And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. REMOVE RECLINING ADJUSTER INSIDE COVER RH

a. Remove the 2 screws.

b. Detach the claw and remove the cover.

Fig. 493: Identifying Reclining Adjuster Inside Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. REMOVE REAR SEATBACK FRAME SUB-ASSEMBLY RH

a. Using a T45 "TORX" socket, remove the 5 bolts and frame.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

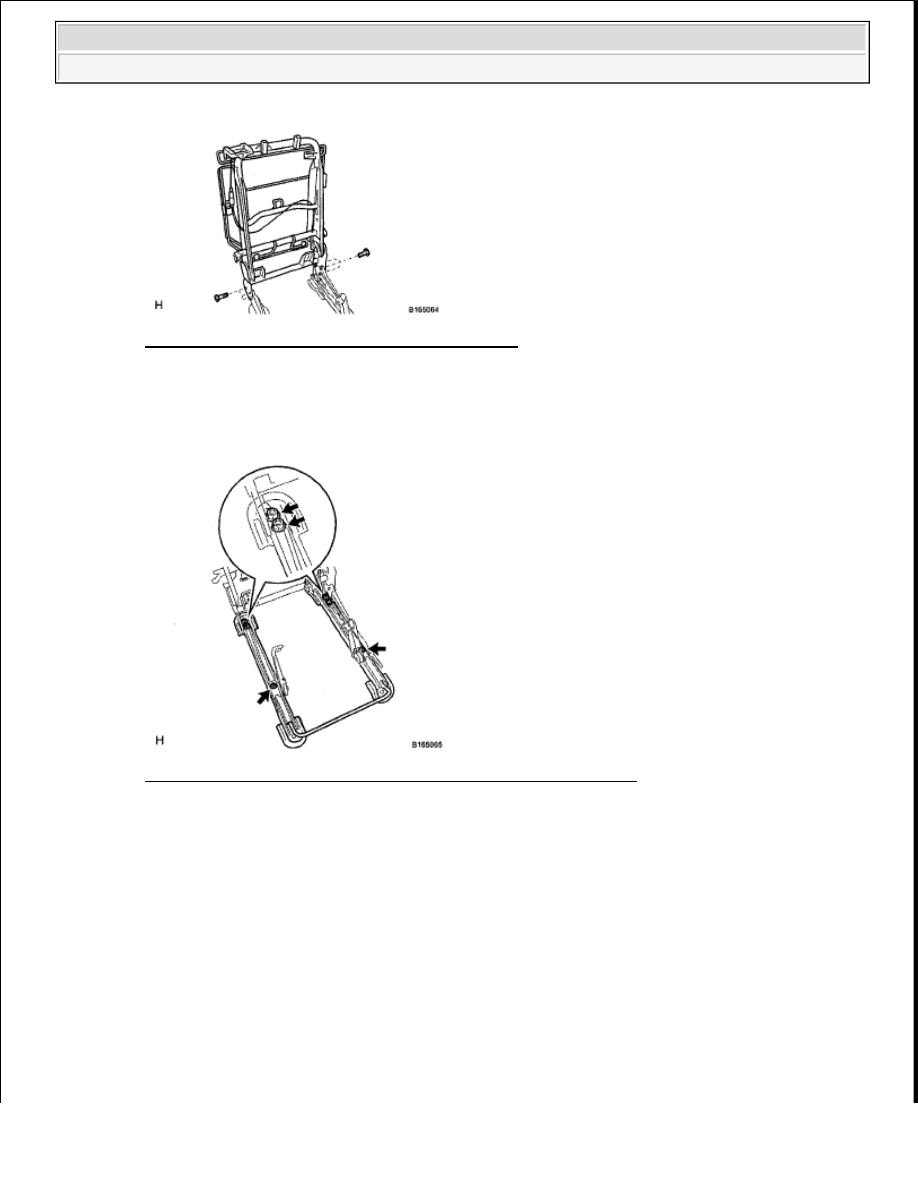

Fig. 494: Identifying Rear Seatback Frame Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. REMOVE REAR SEAT CUSHION SUPPORT ASSEMBLY

a. Remove the 6 nuts and cushion support.

Fig. 495: Identifying Rear Seat Cushion Support Assembly Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. REMOVE SEAT LOCK CONTROL CABLE SUB-ASSEMBLY RH

a. Disconnect the 2 cables and remove the control cable from the seatback frame.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

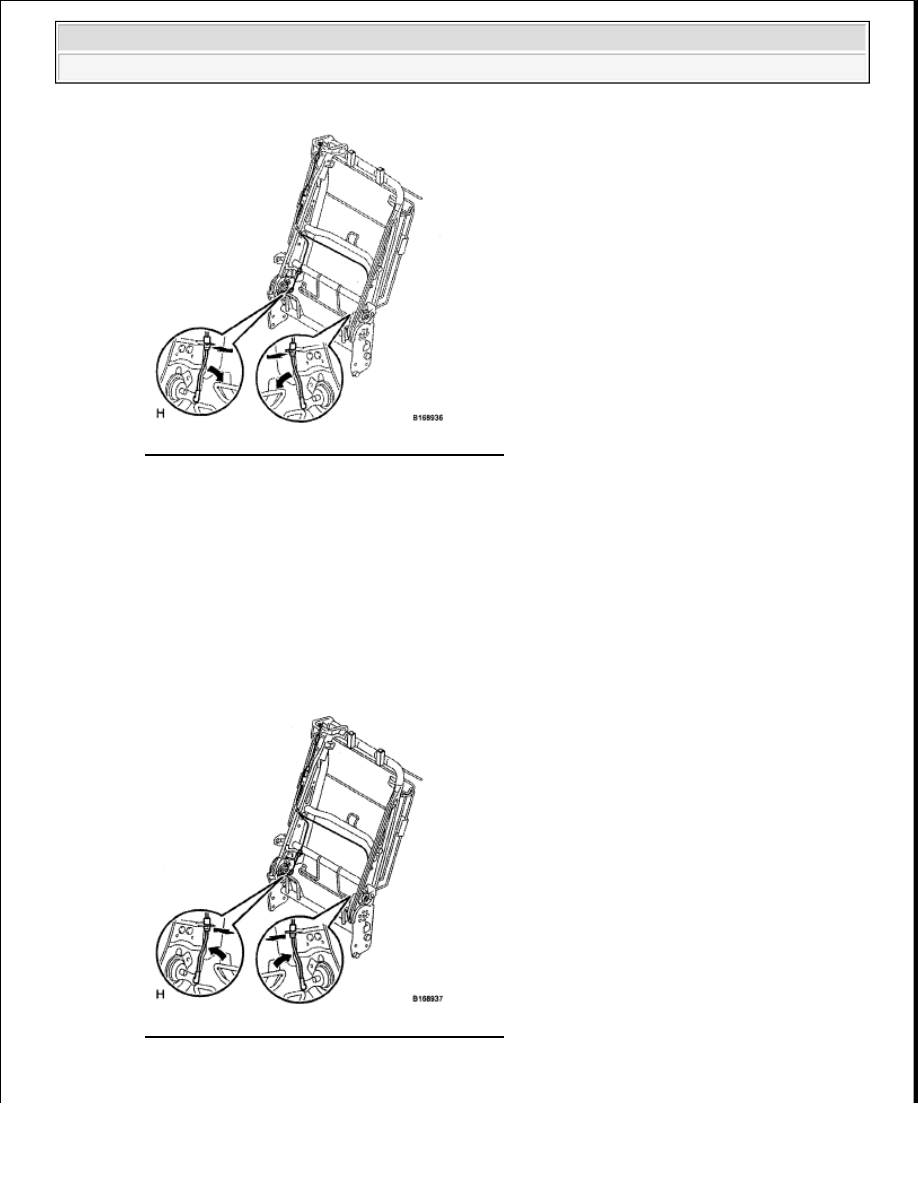

Fig. 496: Identifying Seat Lock Control Cables
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1. INSTALL SEAT LOCK CONTROL CABLE SUB-ASSEMBLY RH

a. Install the control cable to the seatback frame.

b. Connect the 2 cables.

Fig. 497: Identifying Seat Lock Control Cables
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

CAUTION: Wear protective gloves. Sharp areas on the seat cushion spring and

seatback frame may injure your hands.
