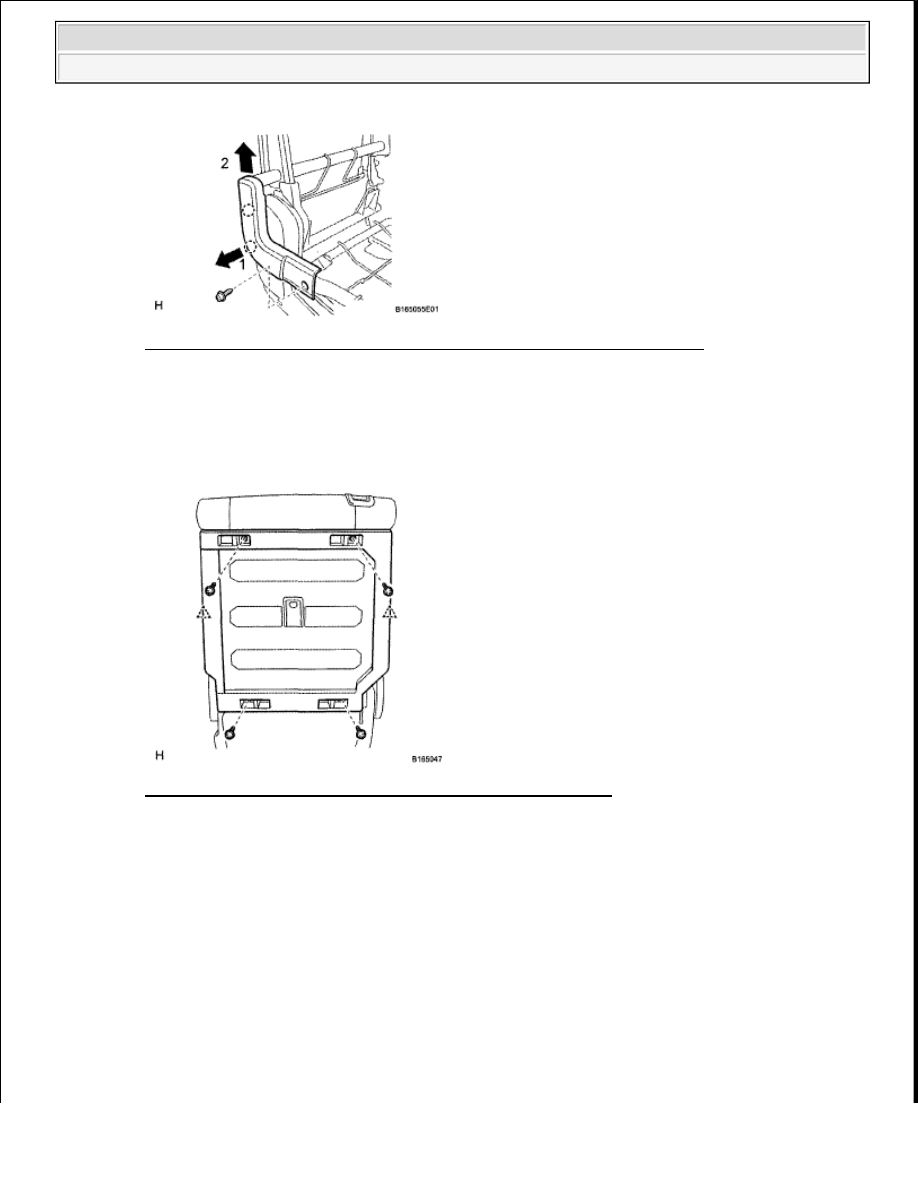

Fig. 480: Removing Rear Seat Cushion Moulding Claws In Sequence RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE REAR SEATBACK BOARD RH

a. Remove the 4 screws.

b. Detach the 2 clips and remove the seatback board.

Fig. 481: Identifying Rear Seatback Board Screws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE REAR SEATBACK COVER

a. Detach the 4 claws and remove the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 482: Identifying Rear Seatback Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE REAR SEAT HEADREST ASSEMBLY RH

8. REMOVE REAR SEAT HEADREST SUPPORT

a. Detach the 4 claws and remove the 2 supports.

Fig. 483: Identifying Rear Seat Headrest Support Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE REAR SEATBACK LOCK STRIKER COVER RH

a. Using a screwdriver, detach the 2 claws and remove the cover.

HINT:

Tape the screwdriver tip before use.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































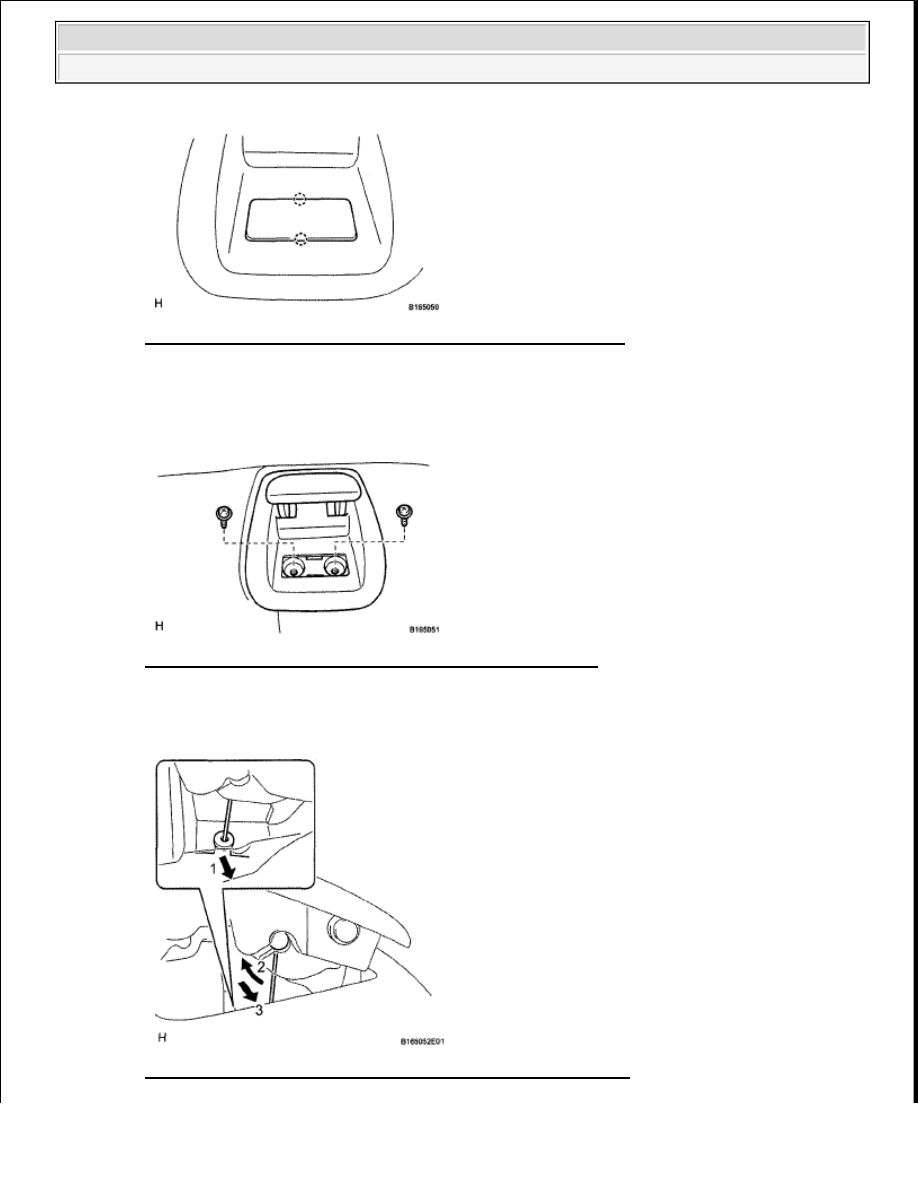

Fig. 484: Identifying Rear Seatback Lock Striker Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE REAR SEAT LOCK CONTROL LEVER SUB-ASSEMBLY RH

a. Remove the 2 screws.

Fig. 485: Identifying Rear Seat Lock Control Lever Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the cable in the order shown in the illustration and remove the lever.

Fig. 486: Removing Rear Seat Lock Control Lever In Sequence



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. REMOVE LOWER REAR SEATBACK COVER SUB-ASSEMBLY RH

a. Remove the hog rings and lower cover.

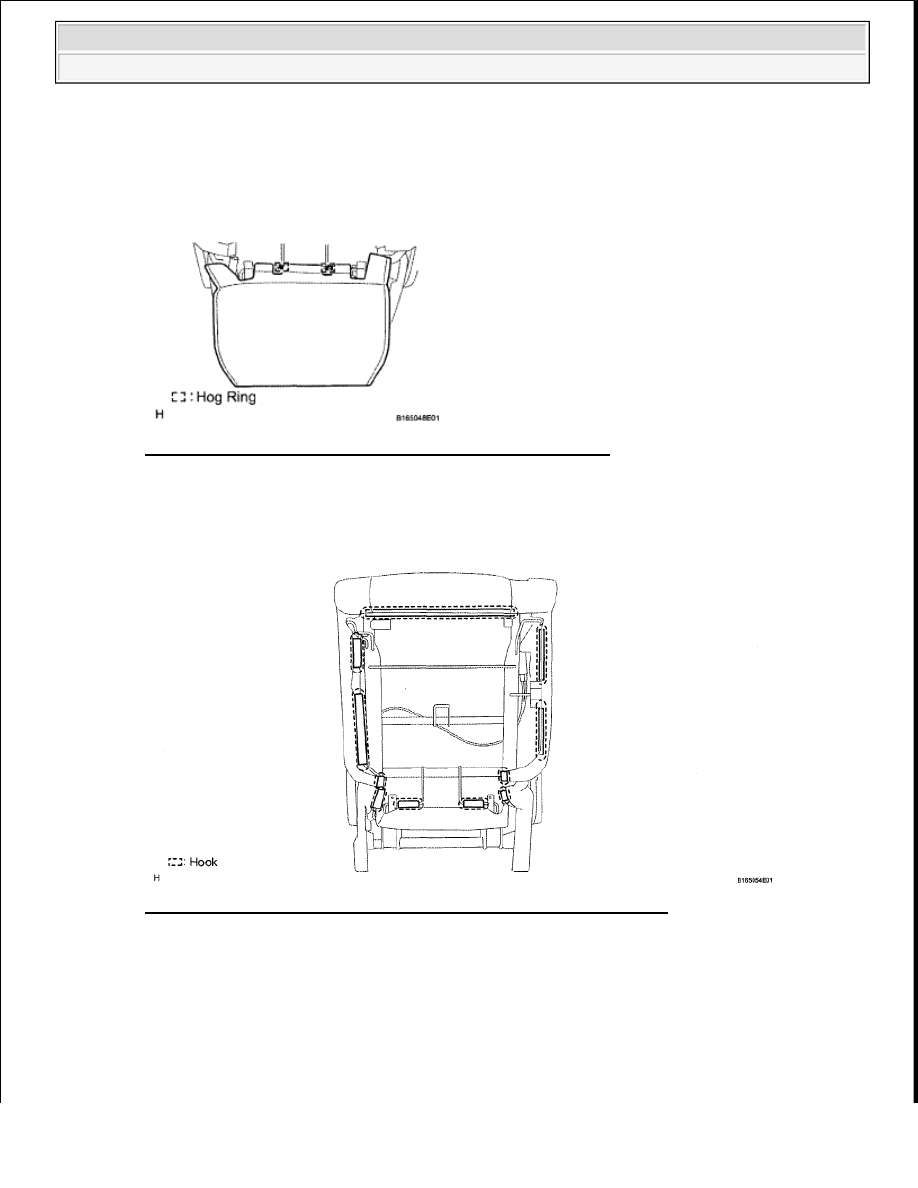

Fig. 487: Identifying Lower Rear Seatback Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE REAR SEATBACK COVER WITH PAD RH

a. Detach the hooks and remove the seatback cover (with pad).

Fig. 488: Identifying Lower Rear Seatback Cover Hooks (With Pad)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. REMOVE SEPARATE TYPE REAR SEATBACK COVER RH

a. Remove the hog rings and seatback cover from the seatback pad.

14. REMOVE REAR SEAT CUSHION SPRING ASSEMBLY RH

a. Remove the 2 bolts.

b. Using a T45 "TORX" socket, remove the 2 bolts and 2 bushes. Then remove the seat cushion
