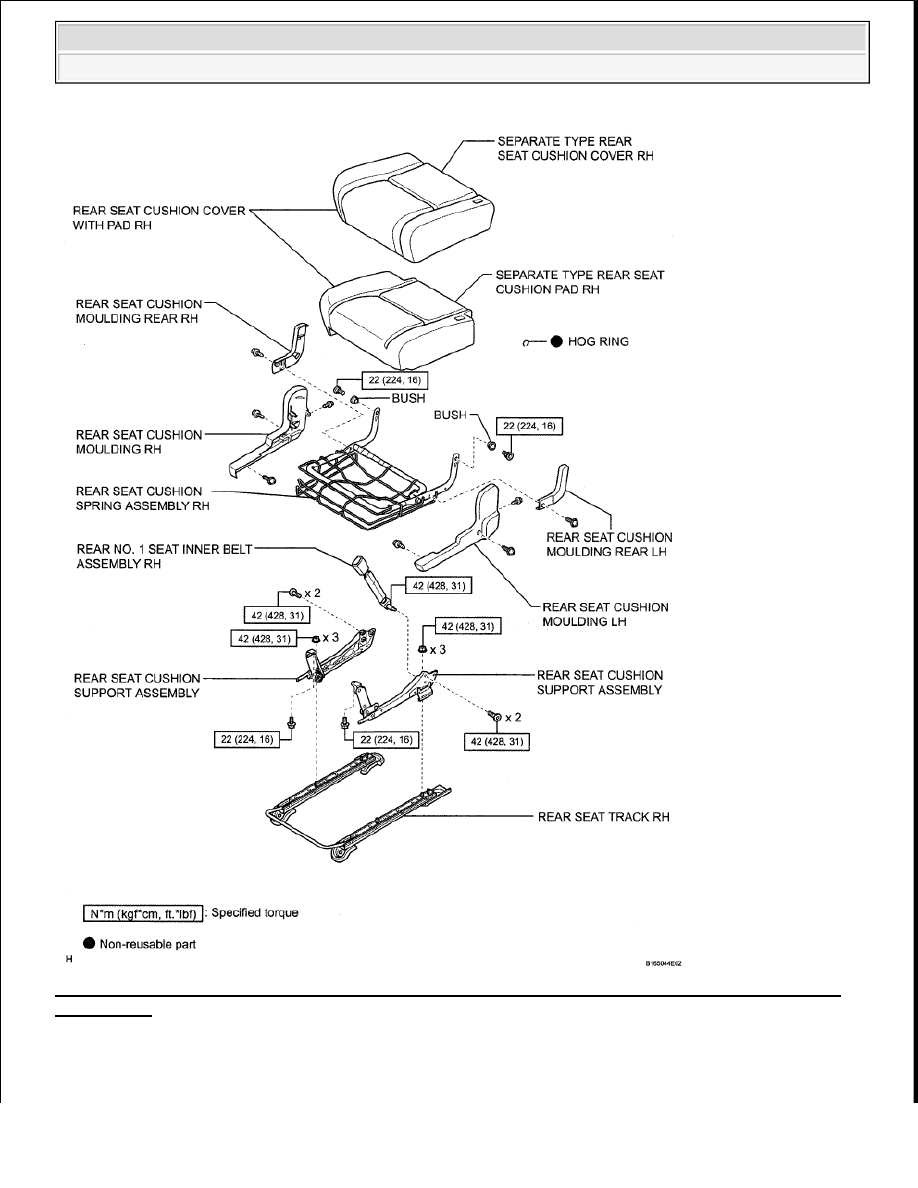

Fig. 474: Identifying Rear Seat Assembly Components With Torque Specifications - For Crewmax RH
Side (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

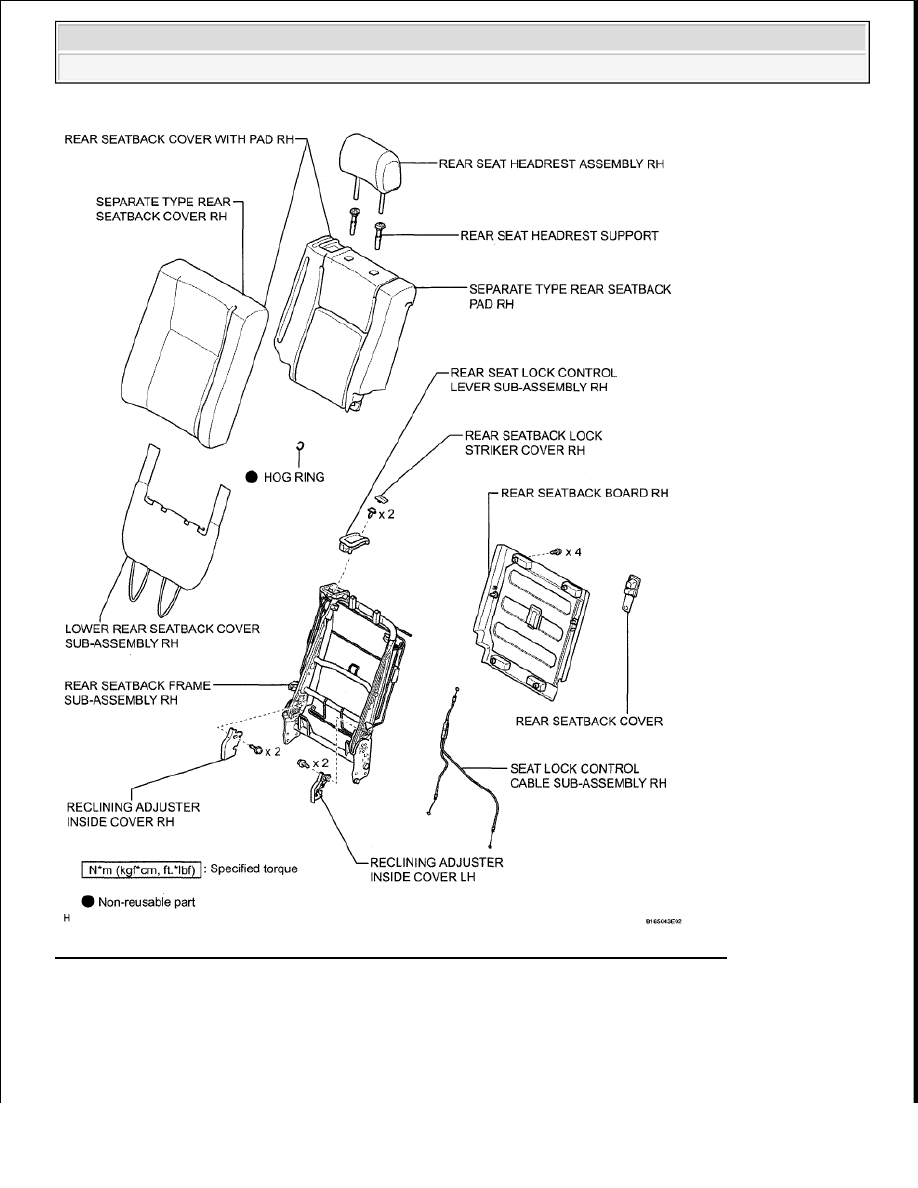

Fig. 475: Identifying Rear Seat Assembly Components - For Crewmax RH Side (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE REAR SEAT ASSEMBLY RH

a. Remove the 4 bolts and rear seat.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

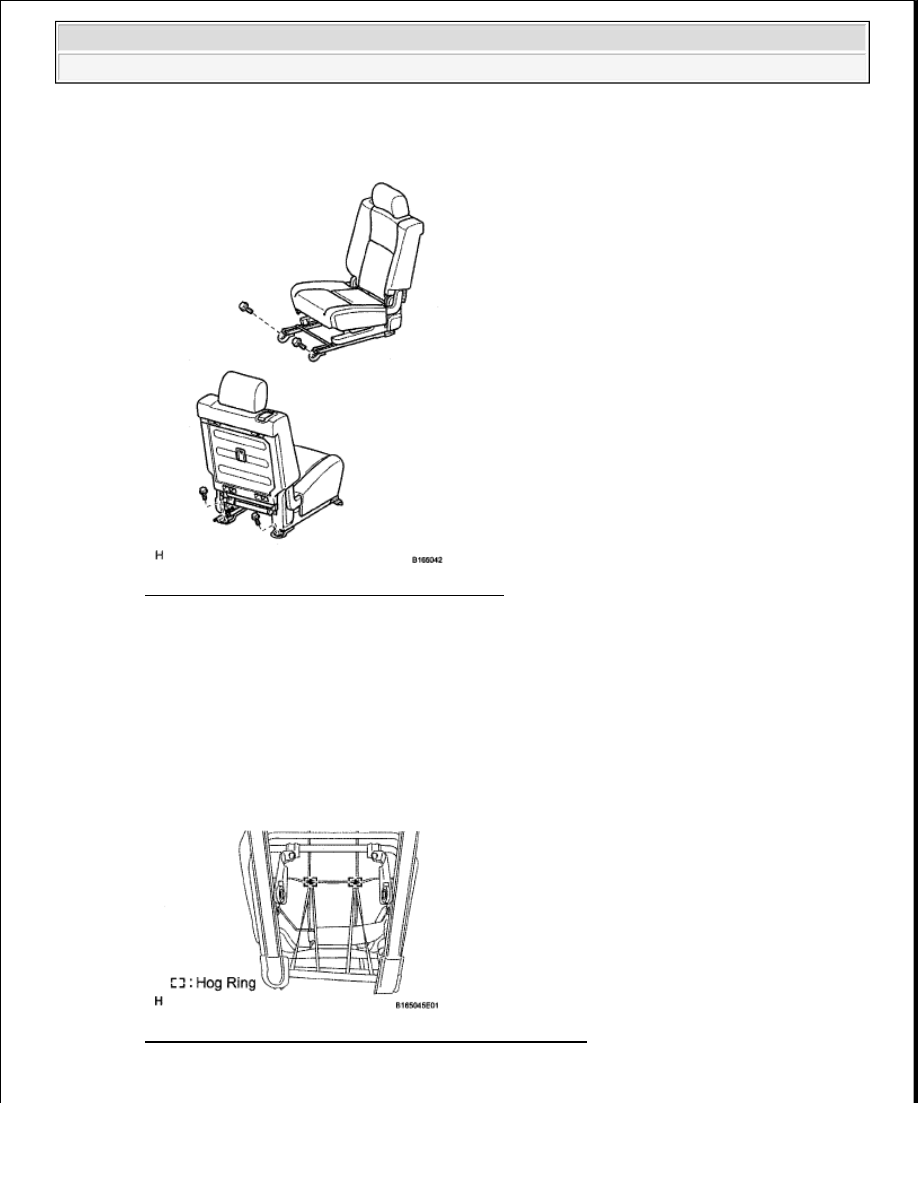

Fig. 476: Identifying Rear Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1. REMOVE REAR SEAT CUSHION COVER WITH PAD RH

a. Remove the hog rings and rubber bands of the seatback cover from the seat frame.

Fig. 477: Identifying Rear Seat Cushion Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Be careful not to damage the vehicle body.

CAUTION: Wear protective gloves. Sharp areas on the seat cushion spring and

seatback frame may injure your hands.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































b. Remove the bolt and seat belt.

c. Detach the hooks and remove the seat cushion cover (with pad).

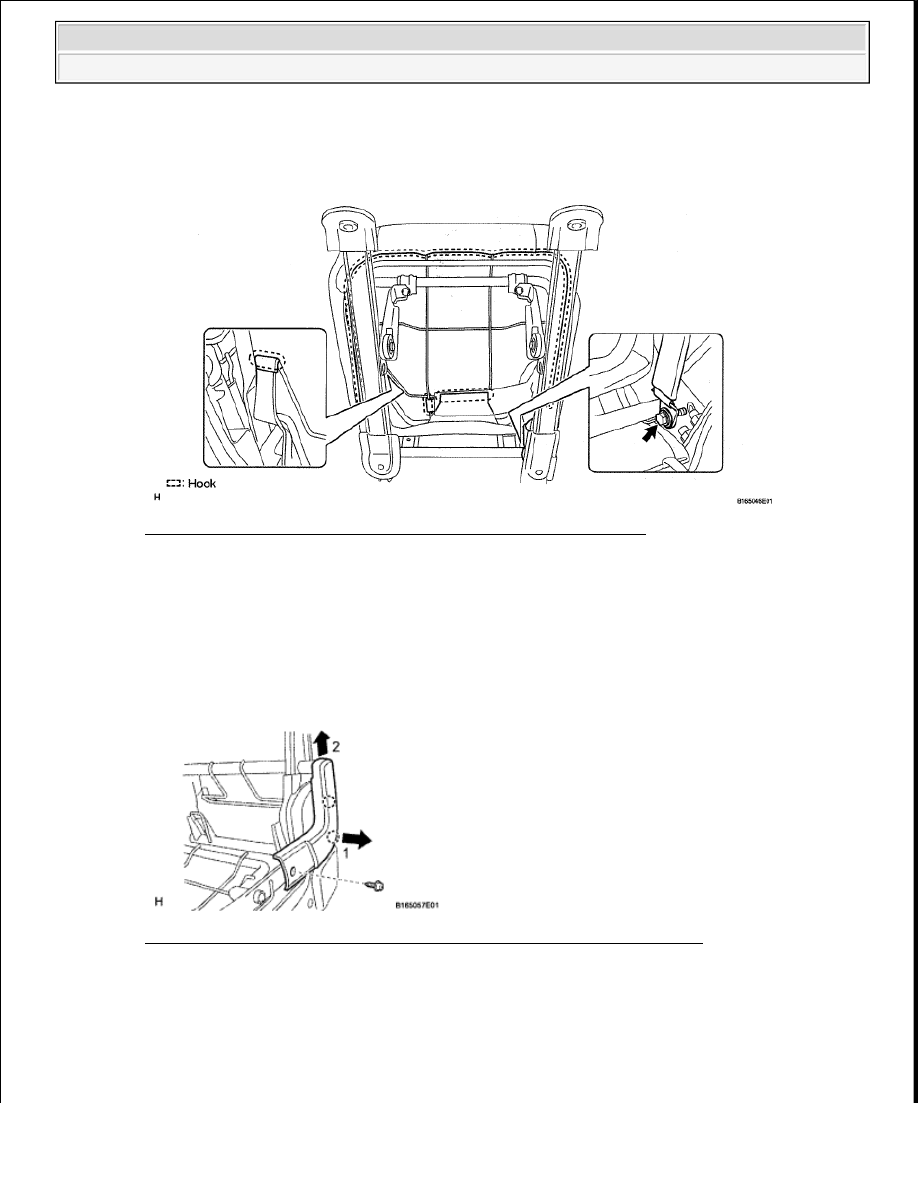

Fig. 478: Identifying Rear Seat Cushion Cover Hooks (With Pad)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE SEPARATE TYPE REAR SEAT CUSHION COVER RH

a. Remove the hog rings and seat cushion cover from the seat cushion pad.

3. REMOVE REAR SEAT CUSHION MOULDING REAR LH

a. Remove the screw.

b. Detach the 2 claws in the order shown in the illustration, and then remove the moulding.

Fig. 479: Removing Rear Seat Cushion Moulding Claws In Sequence LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE REAR SEAT CUSHION MOULDING REAR RH

a. Remove the screw.

b. Detach the 2 claws in the order shown in the illustration, and then remove the moulding.
