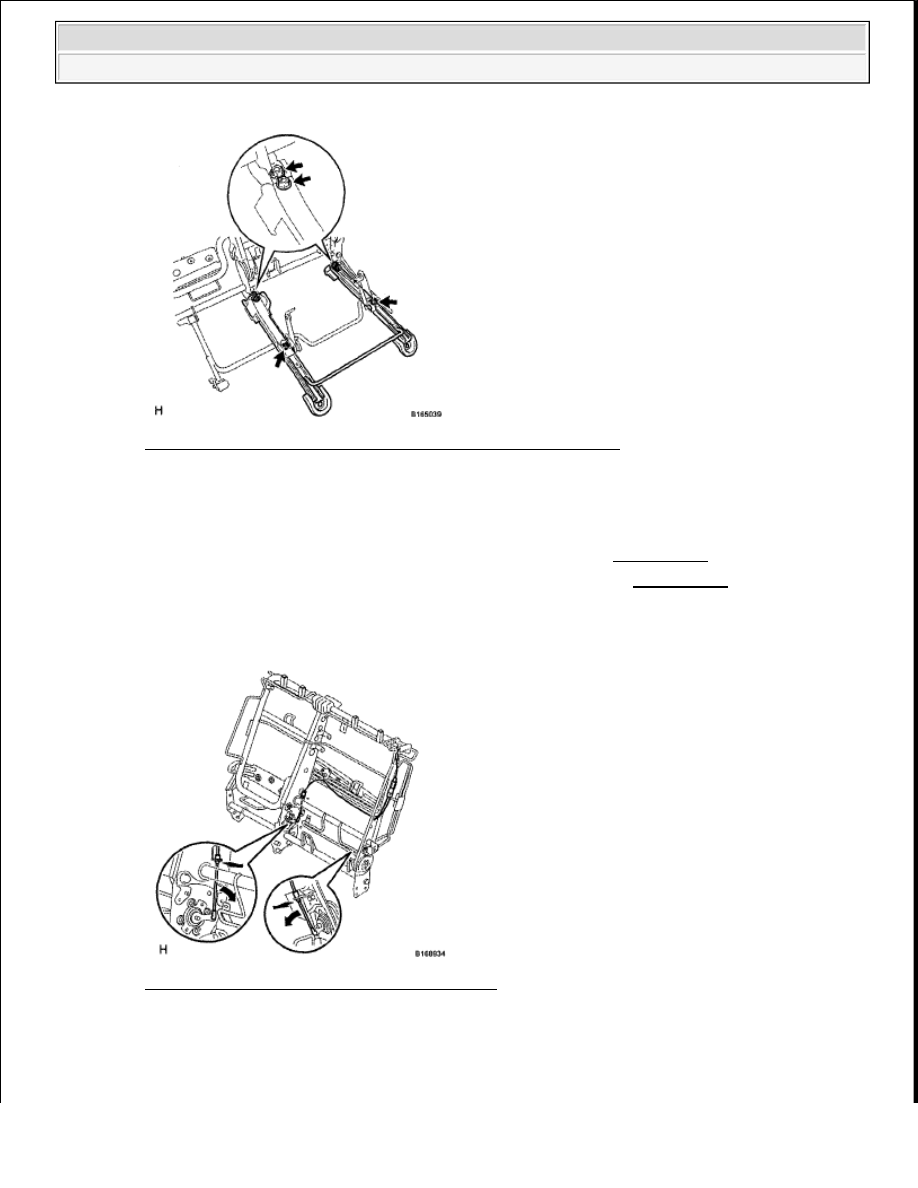

Fig. 444: Locating Rear Seat Cushion Support Assembly Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27. REMOVE INNER SEAT TRACK REINFORCEMENT LH

a. Remove the 2 bolts and reinforcement.

28. REMOVE REAR SEAT SHOULDER BELT HOLE COVER (See REMOVAL )

29. REMOVE CENTER REAR SEAT OUTER BELT ASSEMBLY (See REMOVAL )

30. REMOVE SEAT LOCK CONTROL CABLE SUB-ASSEMBLY LH

a. Disconnect the 2 cables and remove the control cable from the seatback frame.

Fig. 445: Identifying Seat Lock Control Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































1. INSTALL SEAT LOCK CONTROL CABLE SUB-ASSEMBLY LH

a. Install the control cable to the seatback frame.

b. Connect the 2 cables.

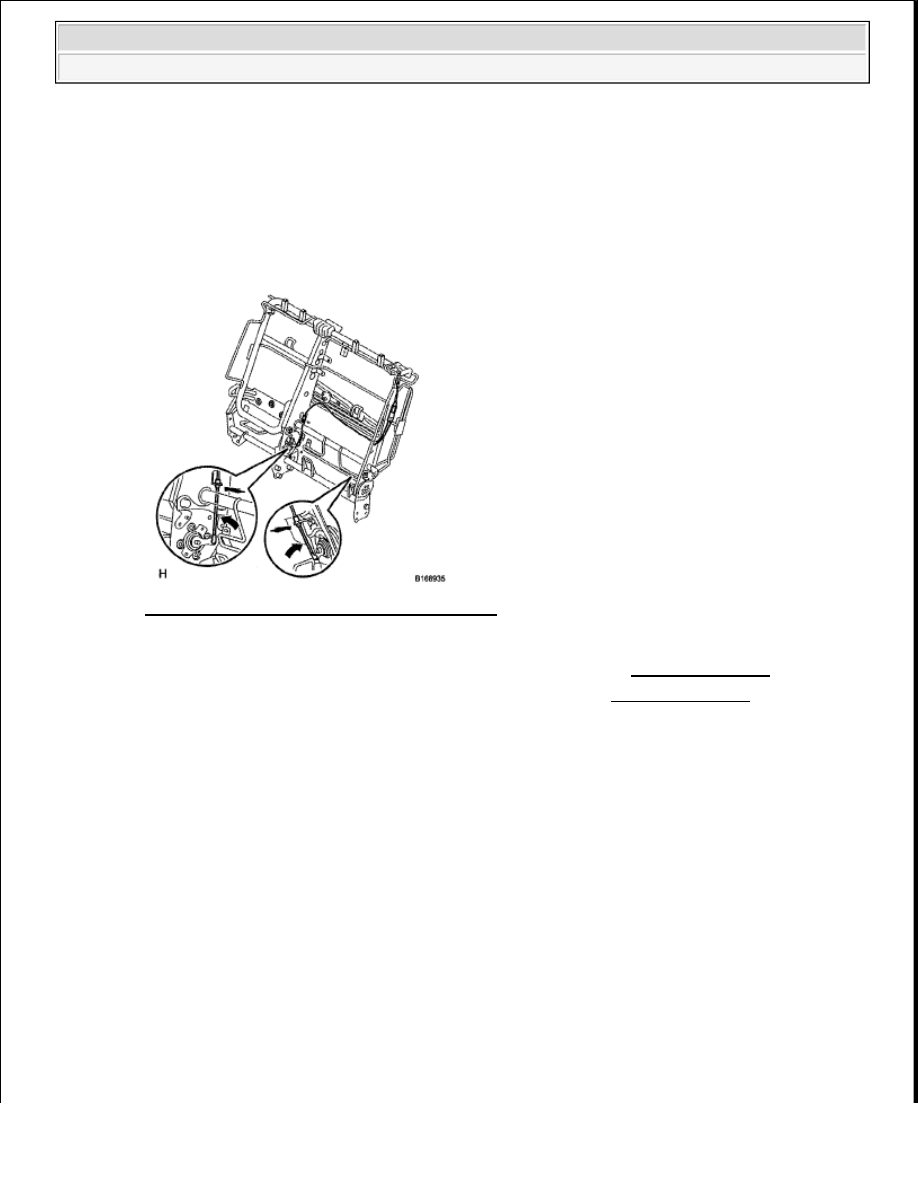

Fig. 446: Identifying Seat Lock Control Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL CENTER REAR SEAT OUTER BELT ASSEMBLY (See INSTALLATION )

3. INSTALL REAR SEAT SHOULDER BELT HOLE COVER (See INSTALLATION )

4. INSTALL INNER SEAT TRACK REINFORCEMENT LH

a. Install the reinforcement with the 2 bolts.

Torque: 22 N*m (224 kgf*cm, 16 ft.*lbf)

5. INSTALL REAR SEAT CUSHION SUPPORT ASSEMBLY

a. Install the cushion support with the 6 nuts.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

CAUTION: Wear protective gloves. Sharp areas on the seat cushion spring and

seatback frame may injure your hands.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































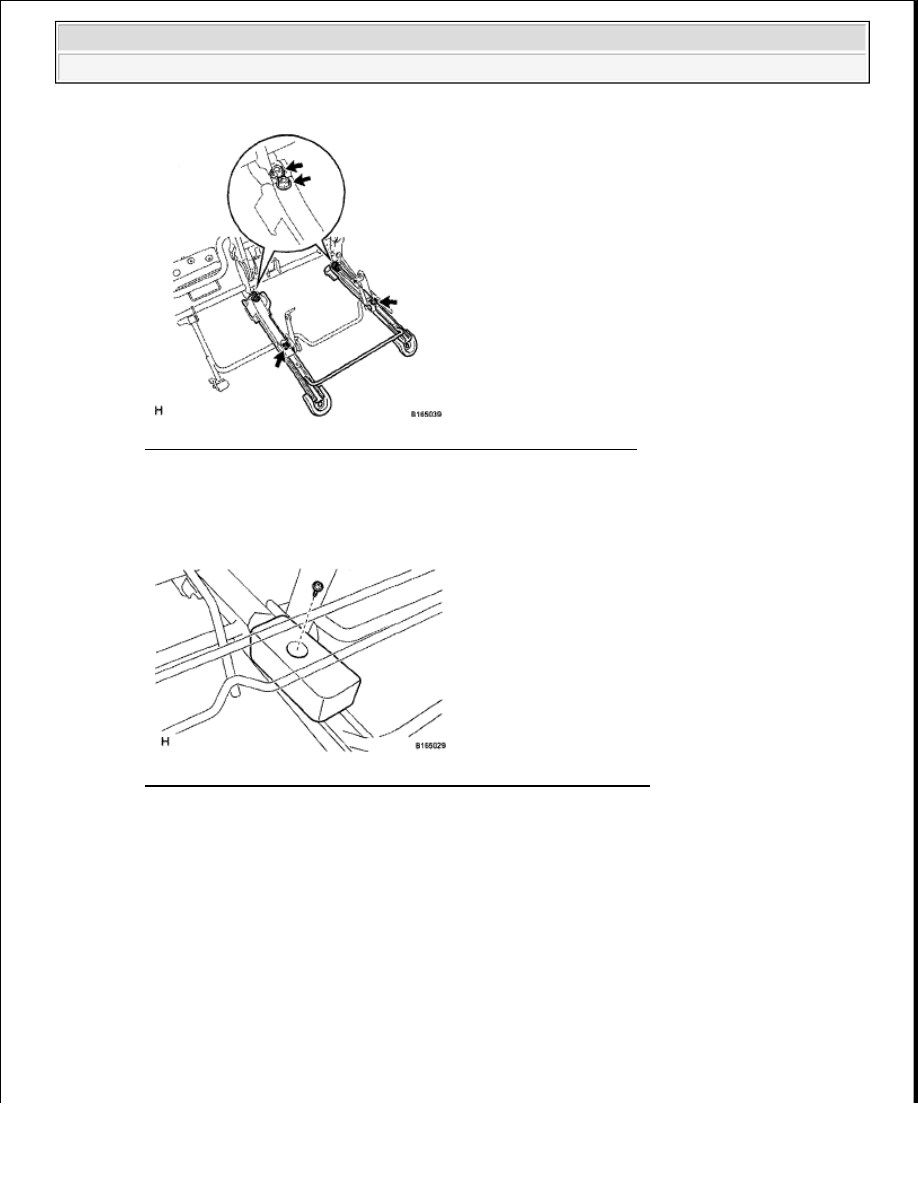

Fig. 447: Identifying Rear Seat Cushion Support Assembly Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL INNER REAR SEAT TRACK BRACKET COVER

a. Install the cover with the screw.

Fig. 448: Identifying Inner Rear Seat Track Bracket Cover Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL REAR SEATBACK FRAME SUB-ASSEMBLY LH

a. Install the seatback frame.

b. Using a T55 "TORX" socket, install the 2 bolts.

Torque: 55 N*m (561 kgf*cm, 41 ft.*lbf)

c. Using a T45 "TORX" socket, install the 3 bolts.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

d. Install the bolt.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Torque: 22 N*m (224 kgf*cm, 16 ft.*lbf)

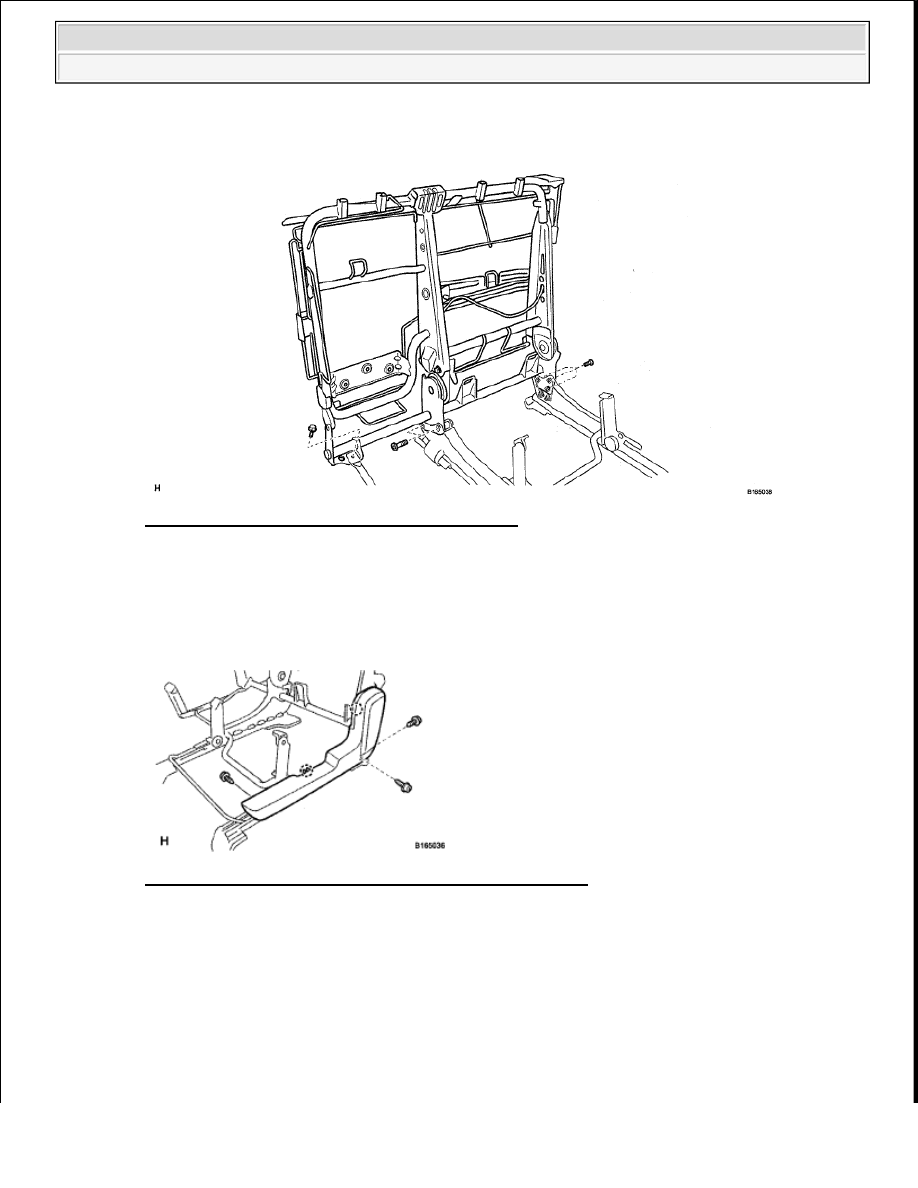

Fig. 449: Identifying Rear Seatback Frame Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL REAR SEAT CUSHION MOULDING LH

a. Attach the 2 claws to install the moulding.

b. Install the 3 screws.

Fig. 450: Identifying Rear Seat Cushion Moulding Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL RECLINING ADJUSTER INSIDE COVER LH

a. Attach the claw to install the cover.

b. Install the 2 screws.
