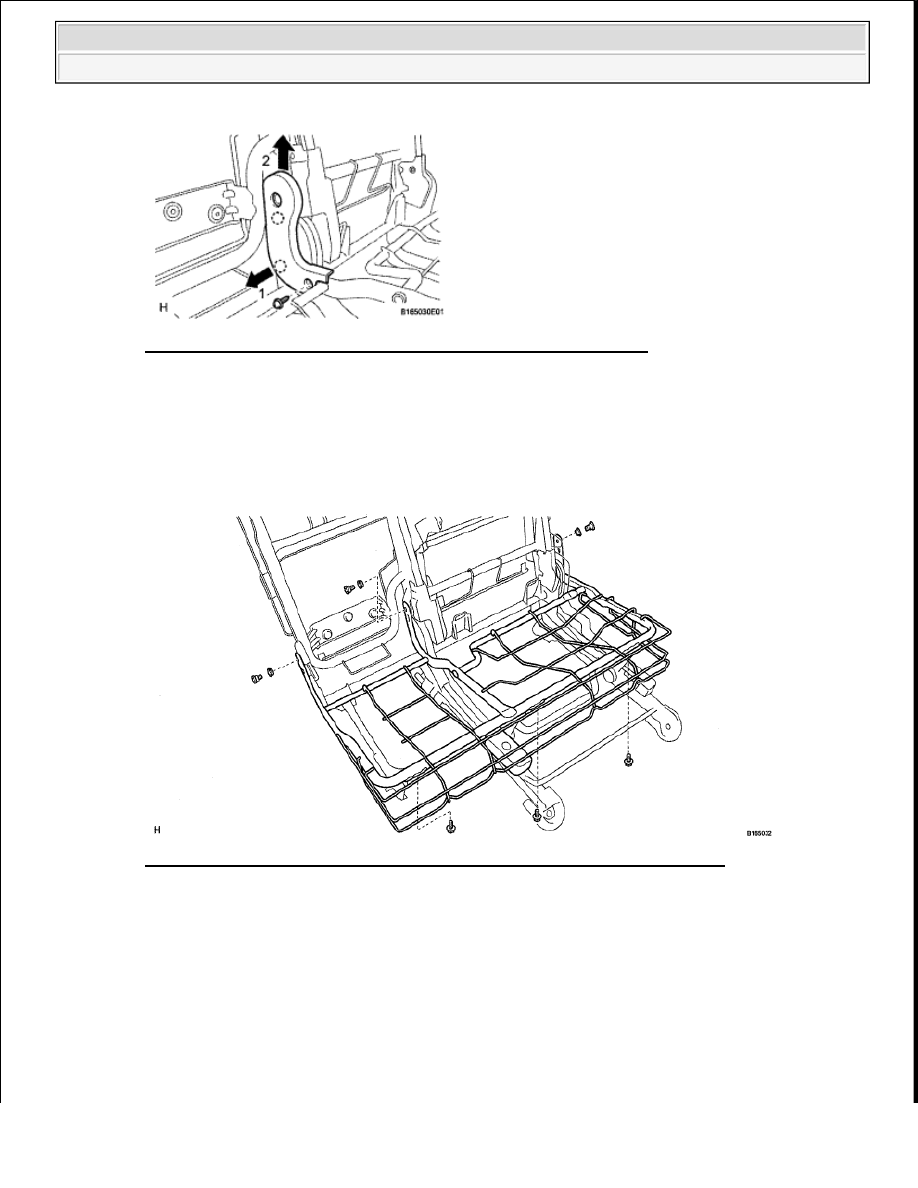

Fig. 435: Removing Center Upper Link Cover Claws In Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. REMOVE REAR SEAT CUSHION SPRING ASSEMBLY LH

a. Remove the 3 bolts.

b. Using a T45 "TORX" socket, remove the 3 bolts and 3 bushes. Then remove the seat cushion

spring.

Fig. 436: Identifying Rear Seat Cushion Spring Assembly Bolts And Bushes
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. REMOVE CENTER RECLINING ADJUSTER INSIDE COVER

a. Remove the 2 screws.

b. Detach the hook and claw, and then remove the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































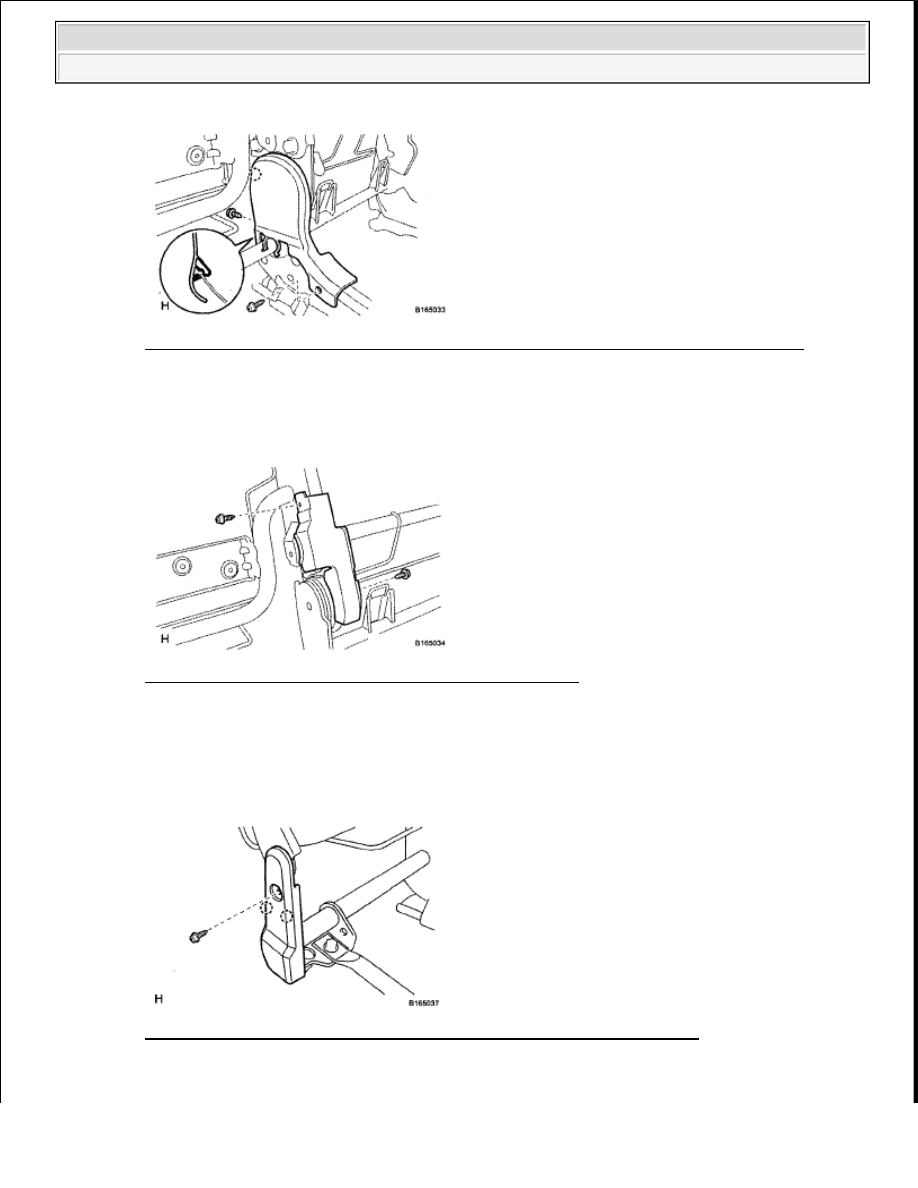

Fig. 437: Identifying Center Reclining Adjuster Inside Cover Screws, Hook And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. REMOVE REAR SEATBACK HINGE COVER

a. Remove the 2 screws and cover.

Fig. 438: Identifying Rear Seatback Hinge Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. REMOVE INNER REAR SEAT RECLINING COVER LH

a. Remove the screw.

b. Detach the 2 claws and remove the cover.

Fig. 439: Identifying Inner Rear Seat Reclining Cover Screw And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































22. REMOVE RECLINING ADJUSTER INSIDE COVER LH

a. Remove the 2 screws.

b. Detach the claw and remove the cover.

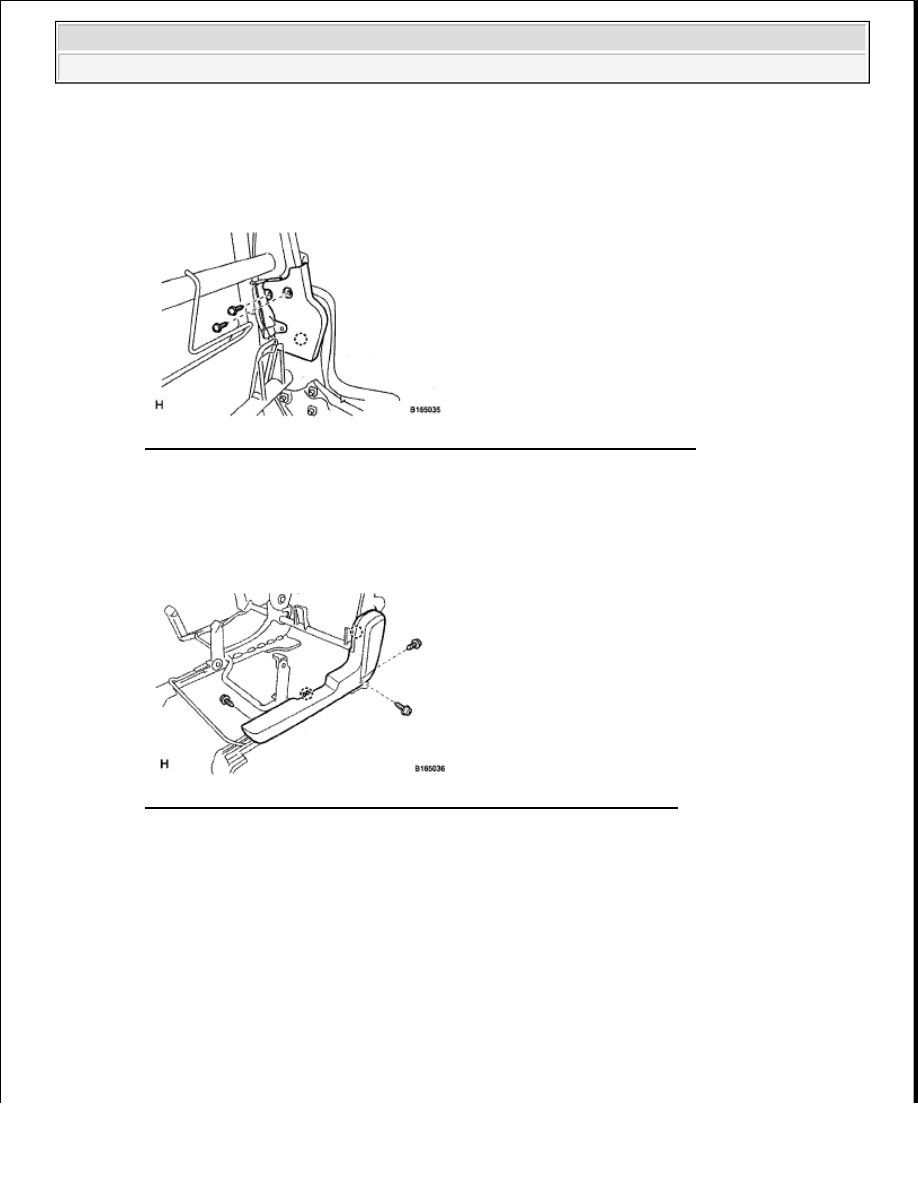

Fig. 440: Identifying Reclining Adjuster Inside Cover Screws And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23. REMOVE REAR SEAT CUSHION MOULDING LH

a. Remove the 3 screws.

b. Detach the 2 claws and remove the moulding.

Fig. 441: Identifying Rear Seat Cushion Moulding Screws And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24. REMOVE REAR SEATBACK FRAME SUB-ASSEMBLY LH

a. Using a T55 "TORX" socket, remove the 2 bolts.

b. Using a T45 "TORX" socket, remove the 3 bolts.

c. Remove the bolt and seatback frame.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































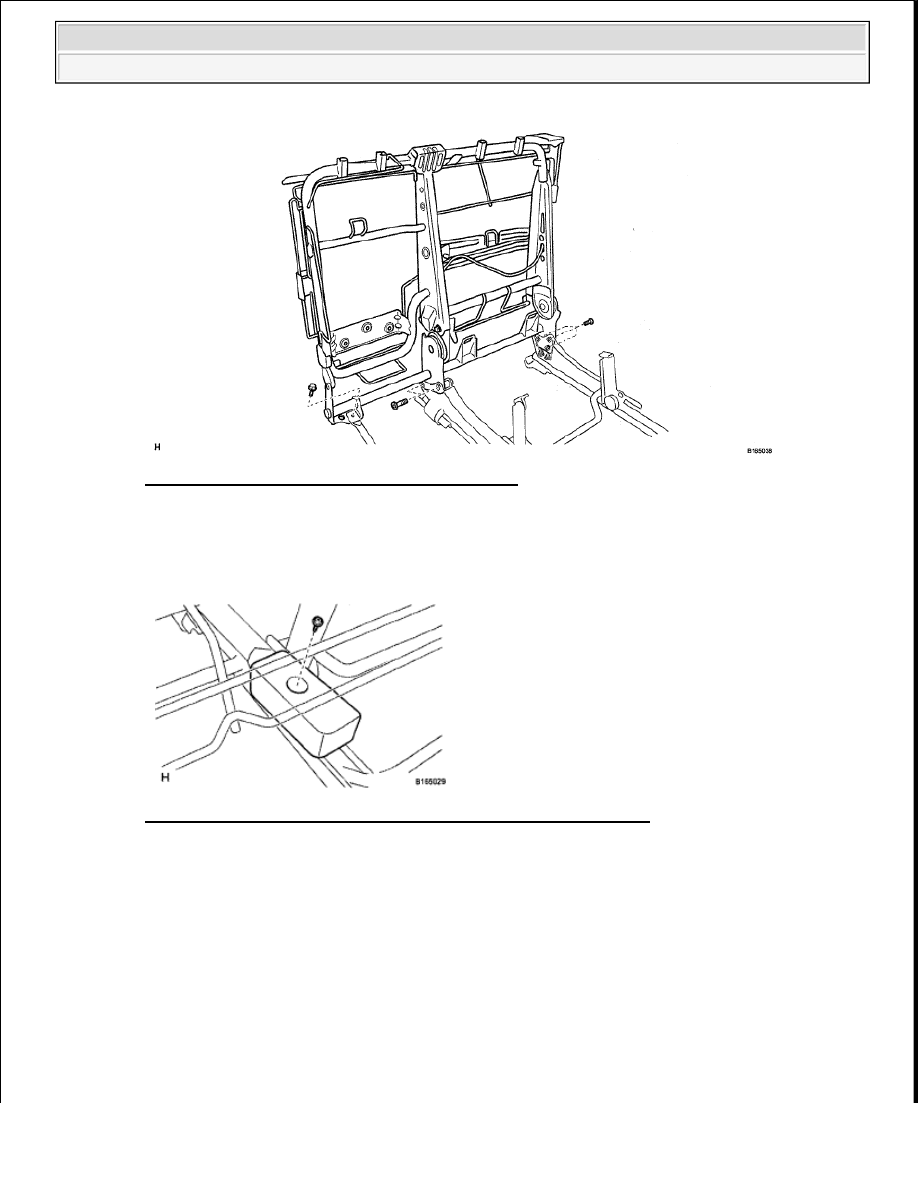

Fig. 442: Identifying Rear Seatback Frame Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. REMOVE INNER REAR SEAT TRACK BRACKET COVER

a. Remove the screw and cover.

Fig. 443: Identifying Inner Rear Seat Track Bracket Cover Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26. REMOVE REAR SEAT CUSHION SUPPORT ASSEMBLY

a. Remove the 6 nuts and cushion support.
