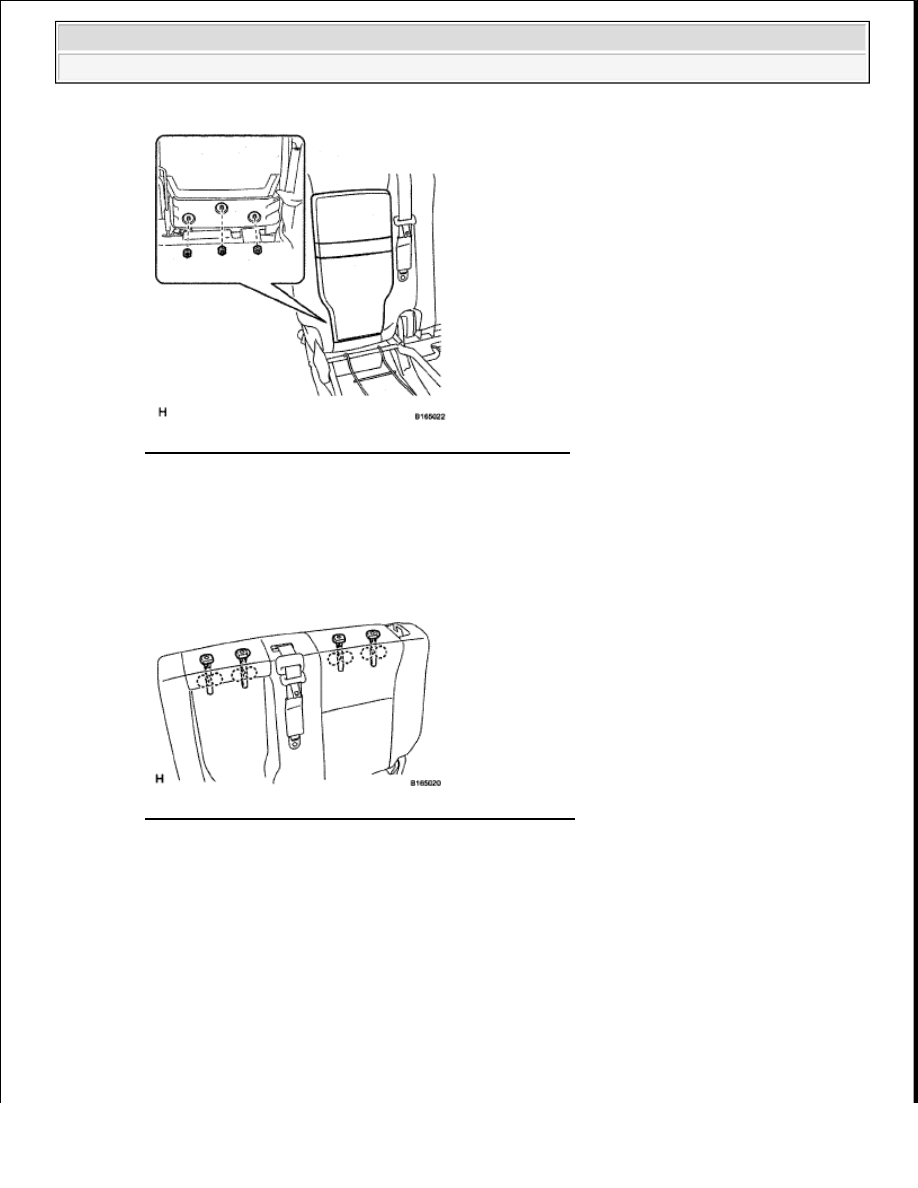

Fig. 426: Identifying Rear Seat Armrest Assembly Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE REAR SEAT HEADREST ASSEMBLY LH

10. REMOVE CENTER REAR SEAT HEADREST ASSEMBLY

11. REMOVE REAR SEAT HEADREST SUPPORT

a. Detach the 8 claws and remove the 4 supports.

Fig. 427: Identifying Rear Seat Headrest Support Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE REAR SEATBACK LOCK STRIKER COVER LH

a. Using a screwdriver, detach the 2 claws and remove the cover.

HINT:

Tape the screwdriver tip before use.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































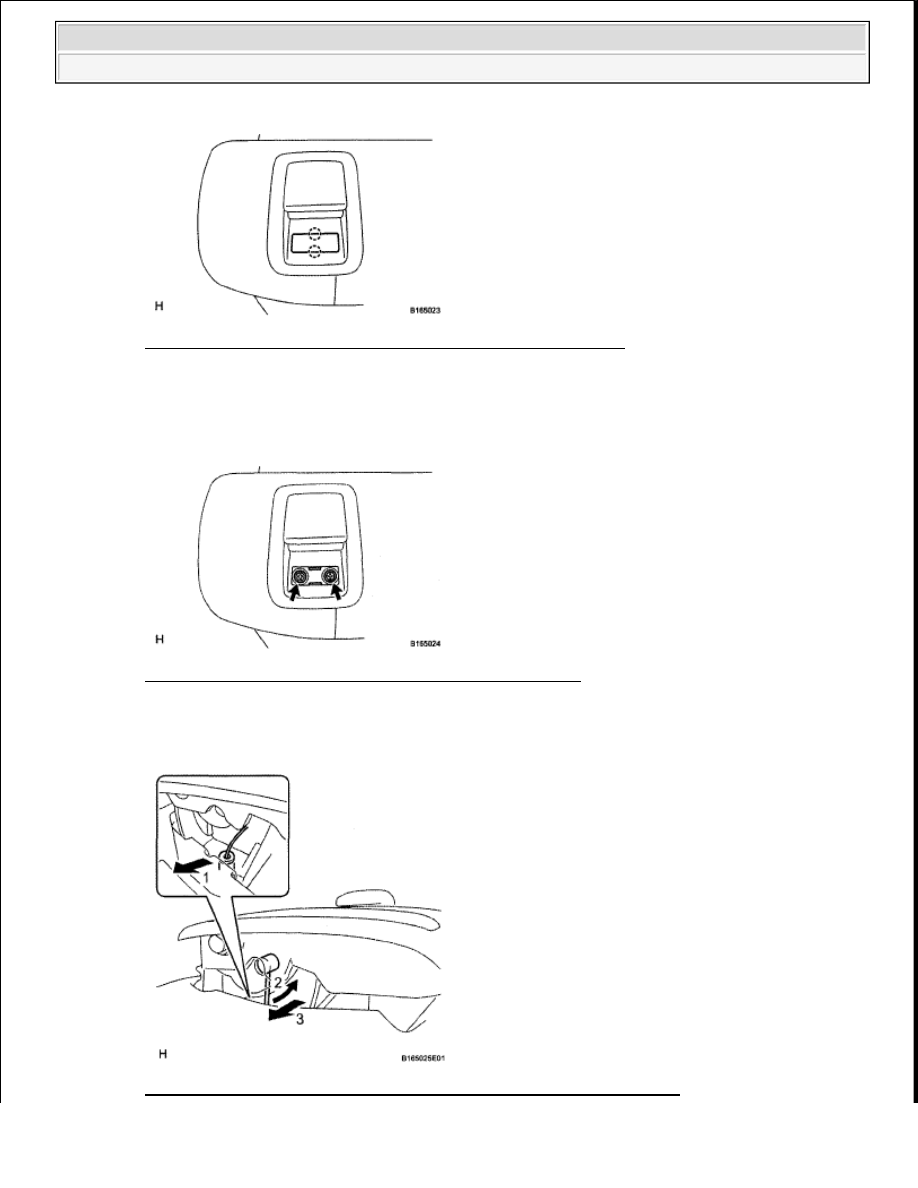

Fig. 428: Identifying Rear Seatback Lock Striker Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. REMOVE REAR SEAT LOCK CONTROL LEVER SUB-ASSEMBLY LH

a. Remove the 2 screws.

Fig. 429: Locating Rear Seat Lock Control Lever Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the cable in the order shown in the illustration, and remove the lever.

Fig. 430: Removing Rear Seat Lock Control Lever Cable In Sequence



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE LOWER REAR SEATBACK COVER SUB-ASSEMBLY LH

a. Remove the hog rings and lower cover.

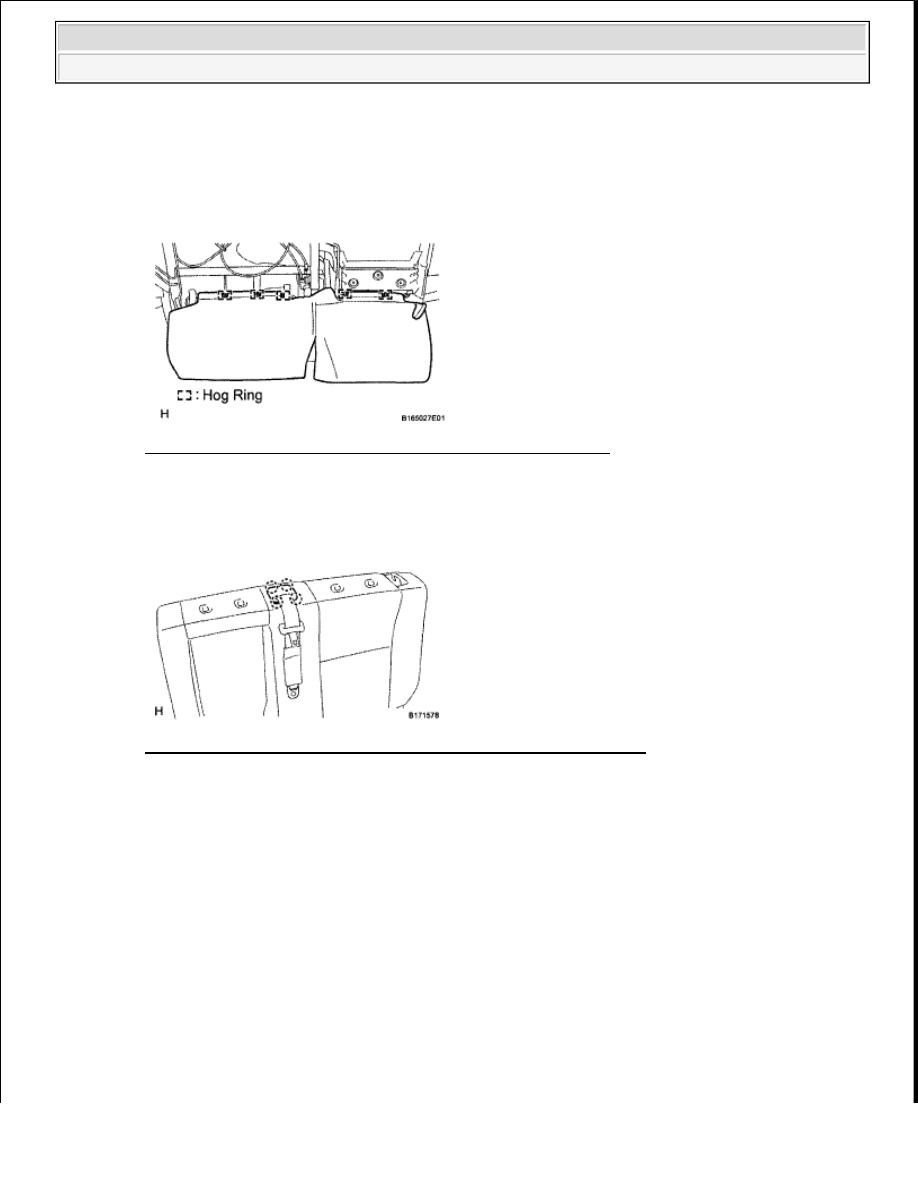

Fig. 431: Identifying Lower Rear Seatback Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. REMOVE REAR SEATBACK COVER WITH PAD LH

a. Detach the 4 claws and remove the bezel.

Fig. 432: Identifying Rear Seatback Cover With Pad Bezel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the hooks.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

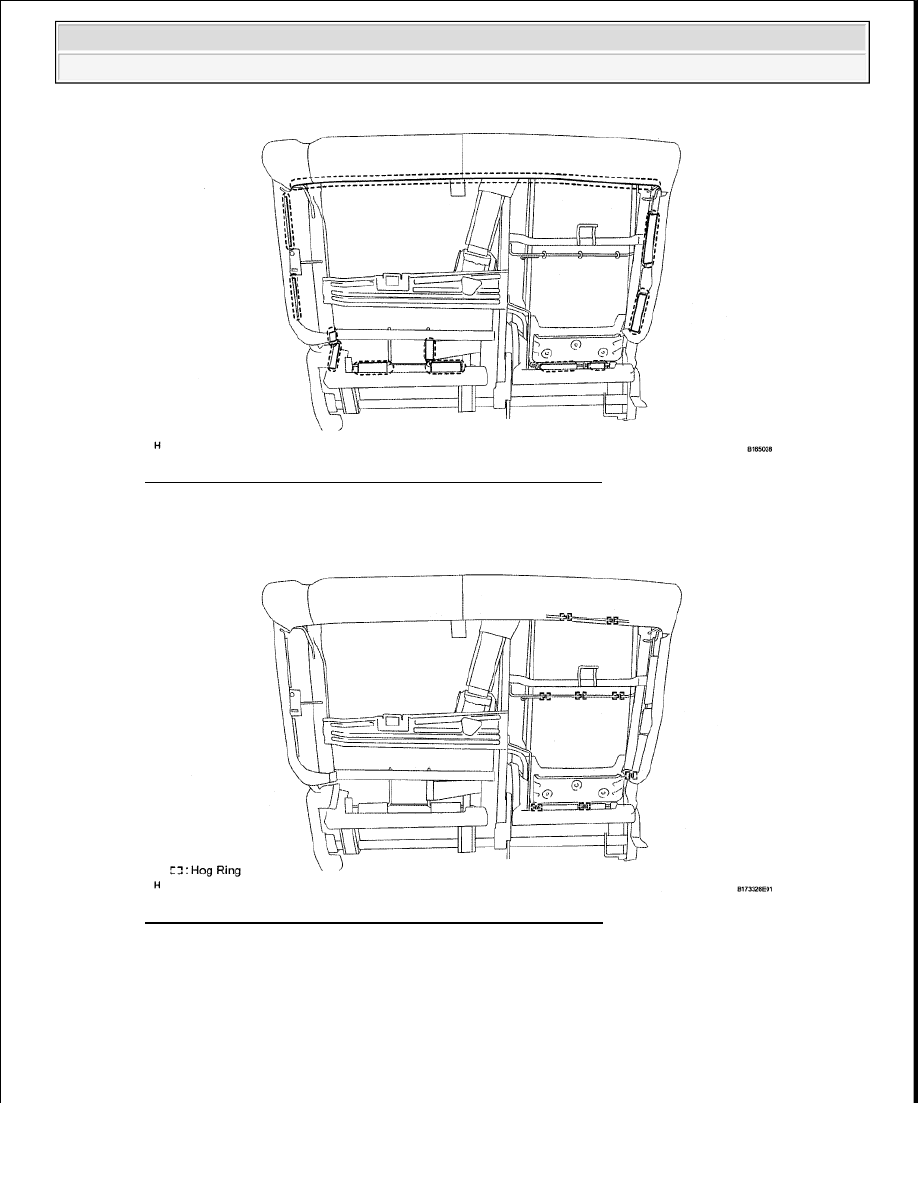

Fig. 433: Identifying Rear Seatback Cover With Pad Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the hog rings and the seatback cover (with pad).

Fig. 434: Identifying Seatback Cover Hog Rings (With Pad)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. REMOVE SEPARATE TYPE REAR SEATBACK COVER LH

a. Remove the hog rings and seatback cover from the seatback pad.

17. REMOVE CENTER UPPER LINK COVER

a. Remove the screw.

b. Detach the 2 claws in the order shown in the illustration, and then remove the cover.
