Toyota Tundra. Manual - part 628

Fig. 93: Identifying Front Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL OUTER FRONT SEAT TRACK COVER LH REAR

a. Attach the 2 claws to install the seat track cover.

Fig. 94: Identifying Seat Track Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL INNER FRONT SEAT TRACK COVER LH REAR

Attach the 2 claws to install the seat track cover.

Fig. 95: Identifying Seat Track Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































5. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

FRONT SEAT ASSEMBLY (FOR POWER SEAT)

COMPONENTS

Fig. 96: Identifying Front Seat Assembly Components With Torque Specification - For Power Seat (1 Of
3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

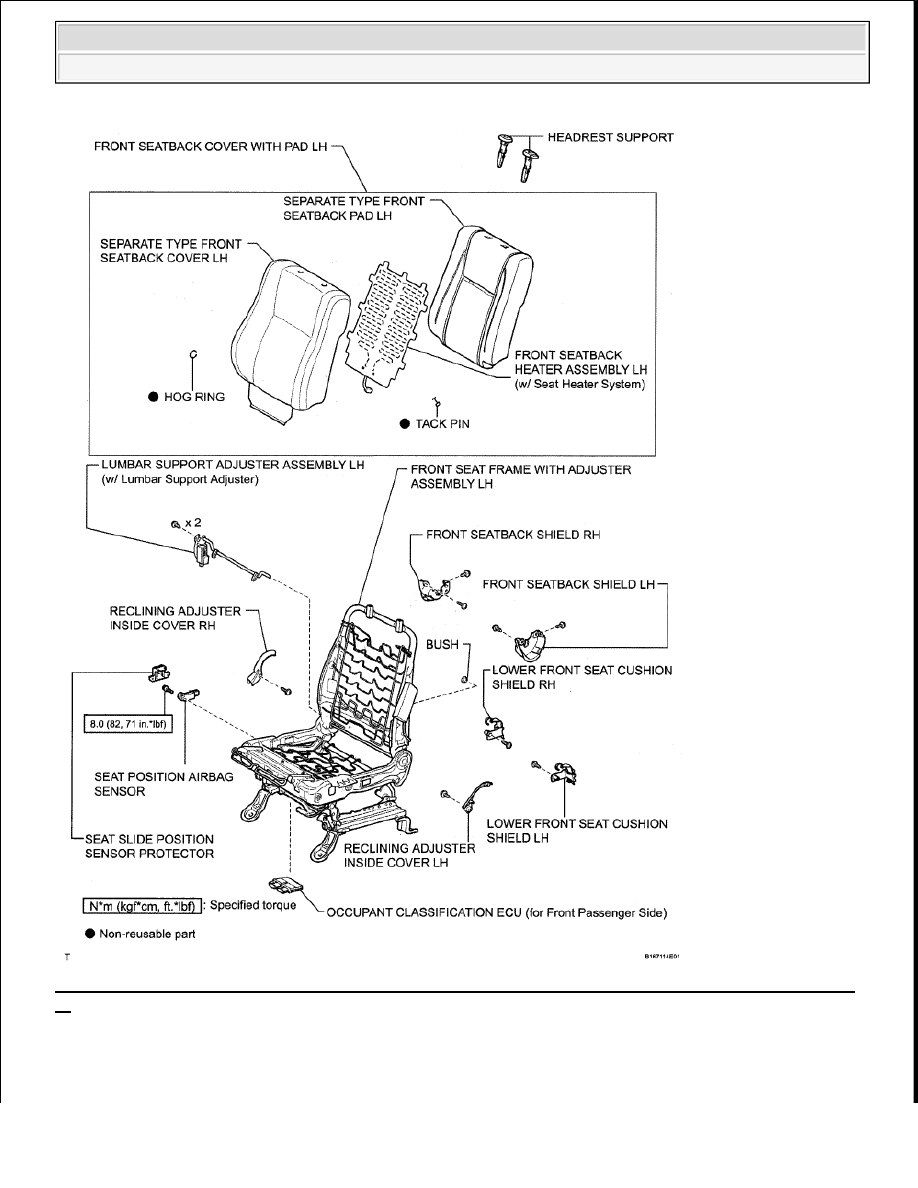

Fig. 97: Identifying Front Seat Assembly Components With Torque Specification - For Power Seat (2 Of
3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

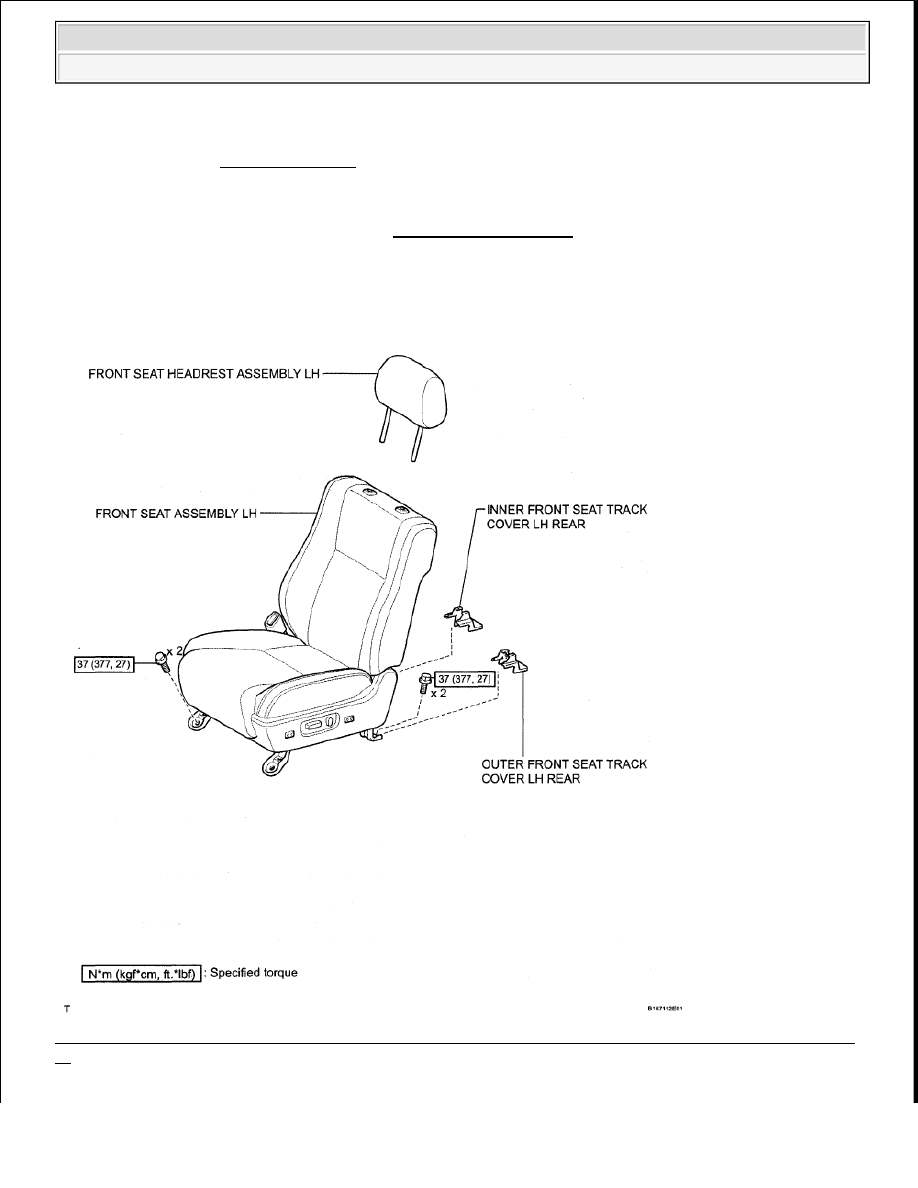

Fig. 98: Identifying Front Seat Assembly Components With Torque Specification - For Power Seat (3 Of
3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
