Toyota Tundra. Manual - part 627

d. Install the 2 clips.

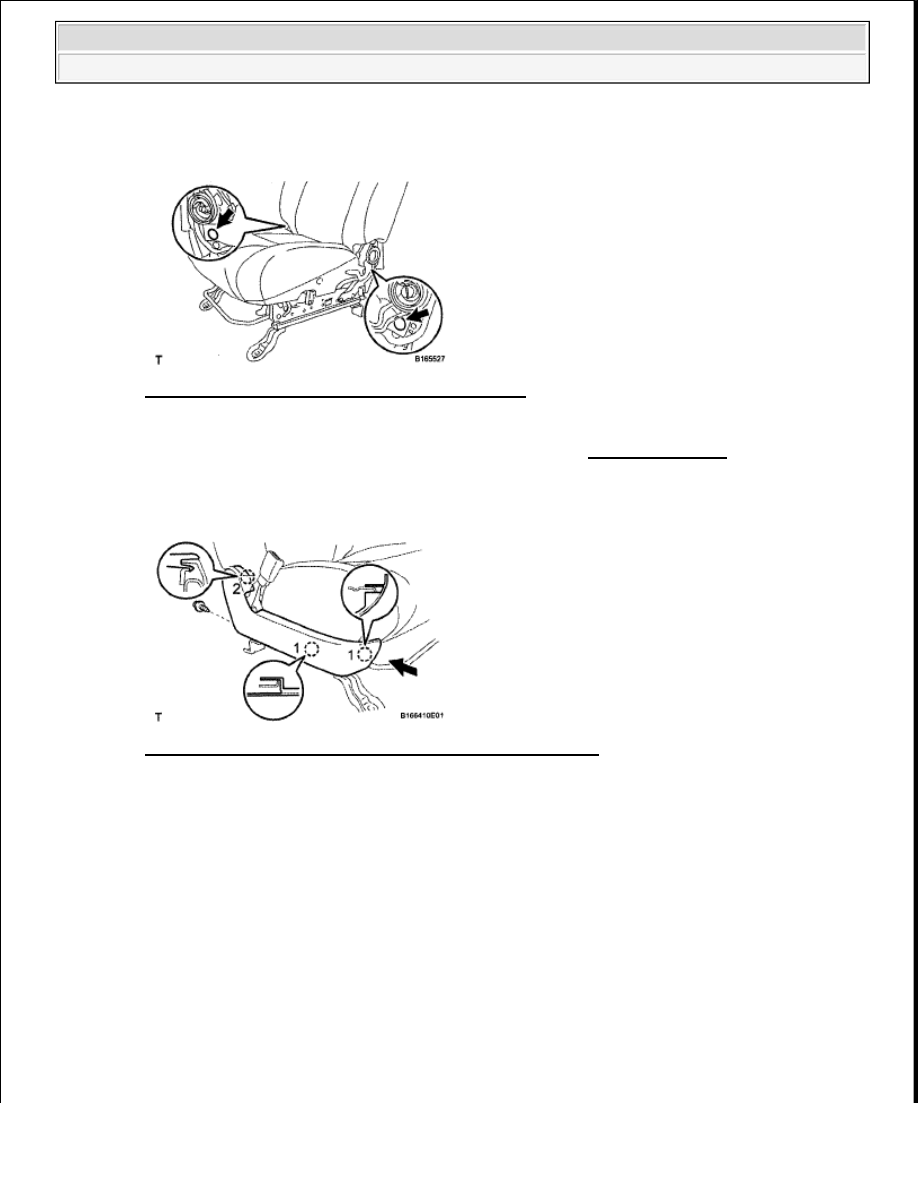

Fig. 84: Locating Front Seat Cushion Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. INSTALL FRONT SEAT INNER BELT ASSEMBLY LH (See INSTALLATION )

17. INSTALL INNER FRONT SEAT CUSHION SHIELD LH

a. Attach the 3 claws in the order shown in the illustration, and install the cushion shield.

Fig. 85: Identifying Inner Front Seat Cushion Shield Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the screw.

18. INSTALL FRONT POWER SEAT LUMBAR SWITCH (w/ Lumbar Support Adjuster)

a. Install the switch with the 2 screws.

19. INSTALL FRONT SEAT CUSHION SHIELD LH

a. w/ Lumbar Support Adjuster:

Connect the switch connector.

b. Attach the 3 claws in the order shown in the illustration, and install the cushion shield.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

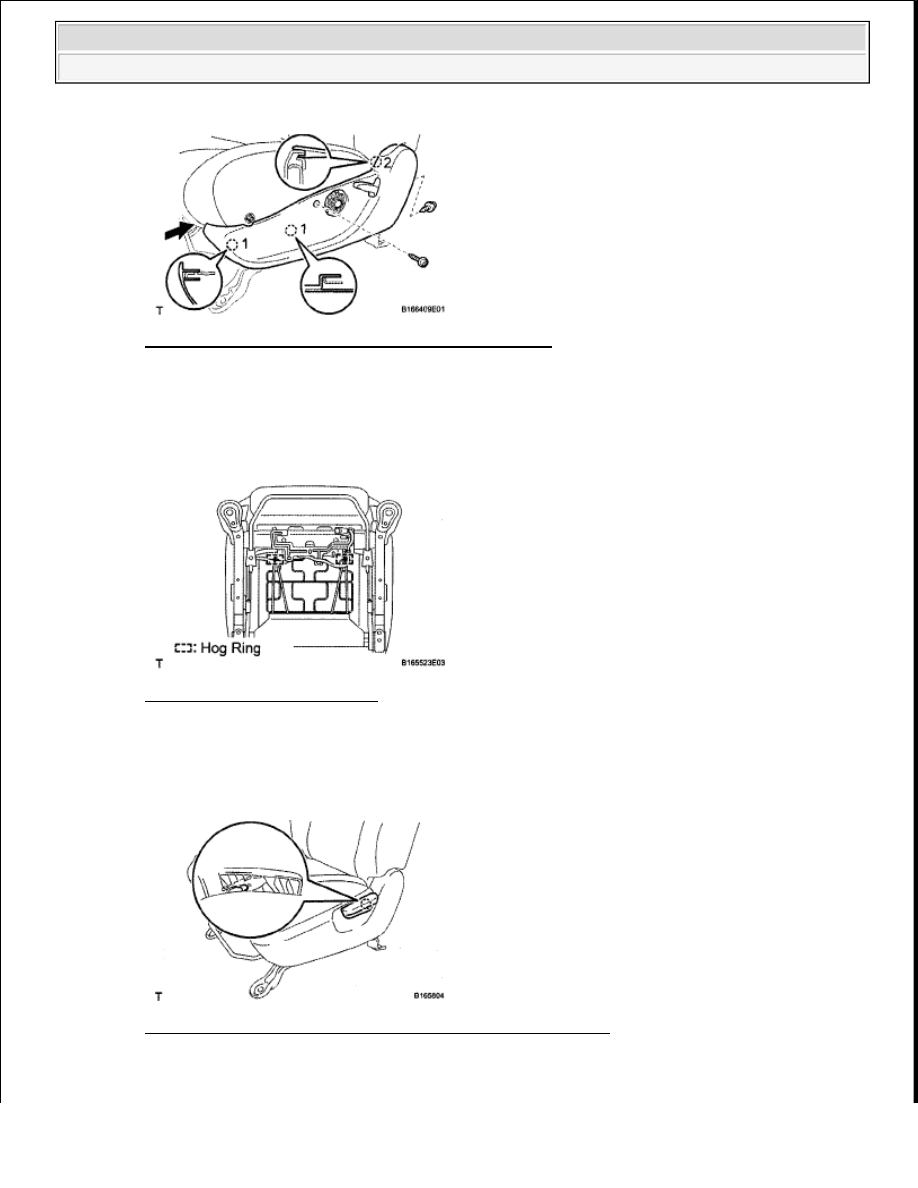

Fig. 86: Identifying Front Seat Cushion Shield Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the 2 screws.

d. Using hog ring pliers, install the rubber band of the seatback cover to the seat frame with new hog

rings.

Fig. 87: Identifying Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. INSTALL RECLINING ADJUSTER RELEASE HANDLE LH

a. Attach the claw to install the reclining adjuster release handle.

Fig. 88: Identifying Reclining Adjuster Release Handle Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. INSTALL VERTICAL SEAT ADJUSTER KNOB LH (for 8 Way Seat Type)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































a. Install the snap ring to the vertical seat adjuster knob.

b. Install the vertical seat adjuster knob to the front seat.

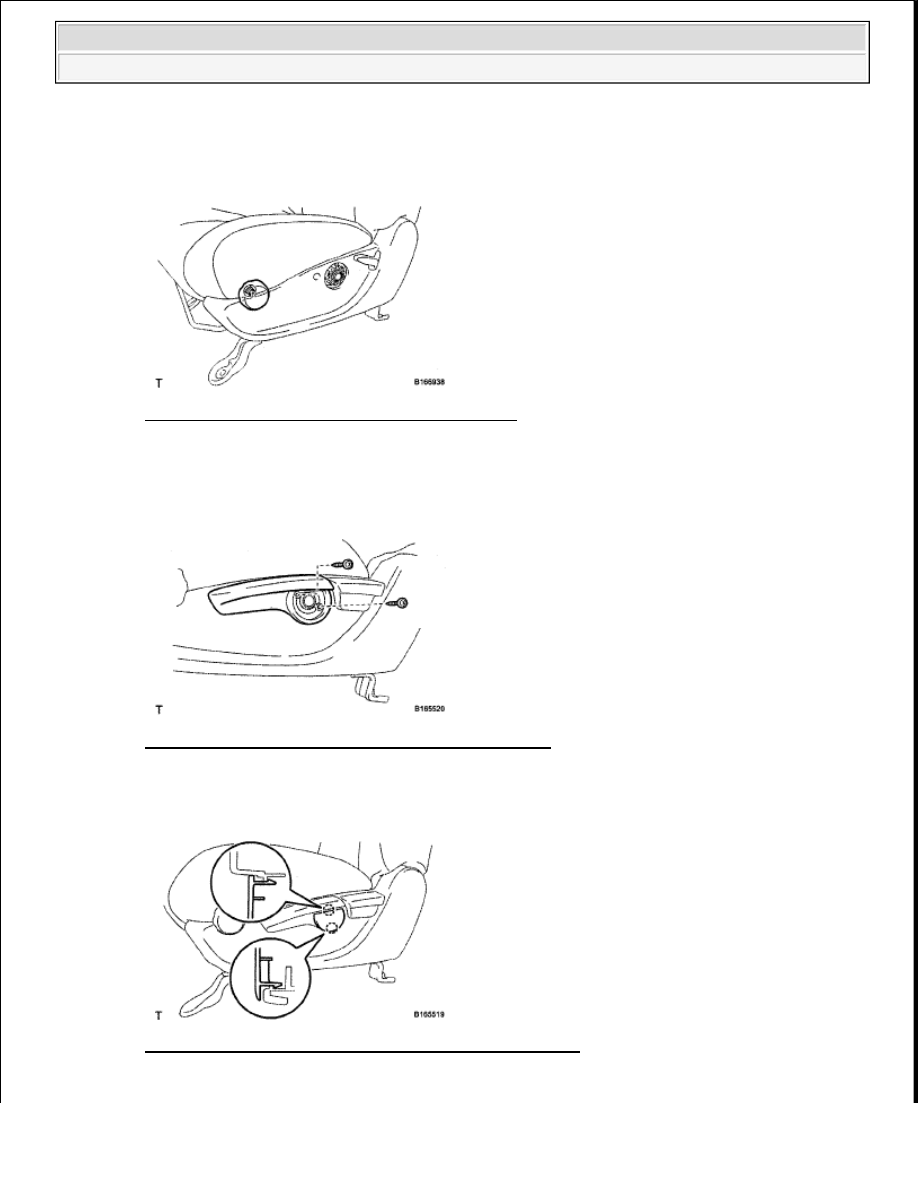

Fig. 89: Identifying Vertical Seat Adjuster Knob
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22. INSTALL VERTICAL ADJUSTING HANDLE LH (for 8 Way Seat Type)

a. Install the vertical adjusting handle with the 2 screws.

Fig. 90: Identifying Vertical Adjuster Handle Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 2 claws to install the vertical adjusting handle cap.

Fig. 91: Identifying Vertical Adjuster Handle Cap Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. INSTALL FRONT SEAT ASSEMBLY LH

a. Install the front seat.

b. Connect the seat wire connectors under the seat.

c. Operate the seat track adjusting handle to move the seat to the rearmost position.

d. Install the 2 bolts.

Torque: 37 N*m (377 kgf*cm, 27 ft.*lbf)

e. Operate the seat track adjusting handle to move the seat to the foremost position.

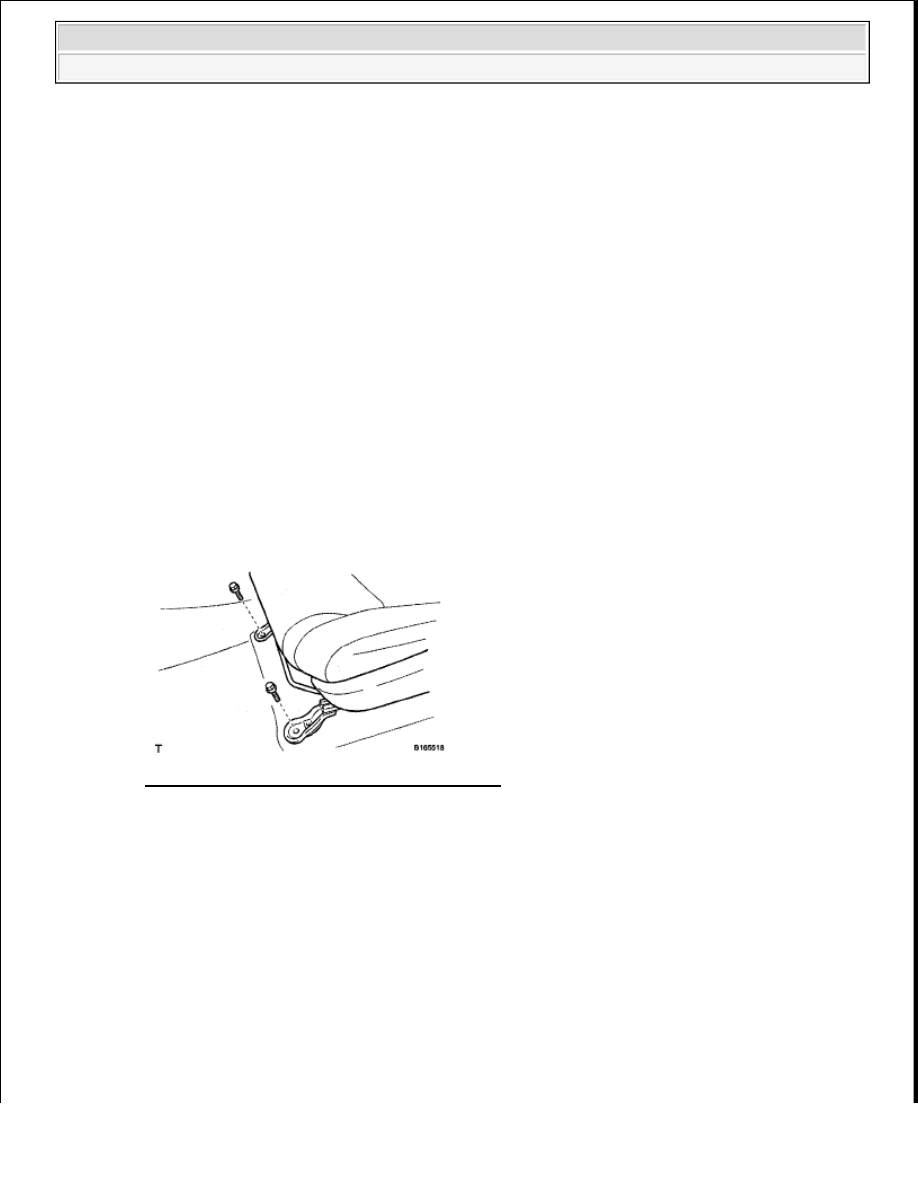

Fig. 92: Identifying Front Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Install the 2 bolts.

Torque: 37 N*m (377 kgf*cm, 27 ft.*lbf)

NOTE:

Be careful not to damage the vehicle body.
