b. Connect the seatback cover bracket to the seatback pad.

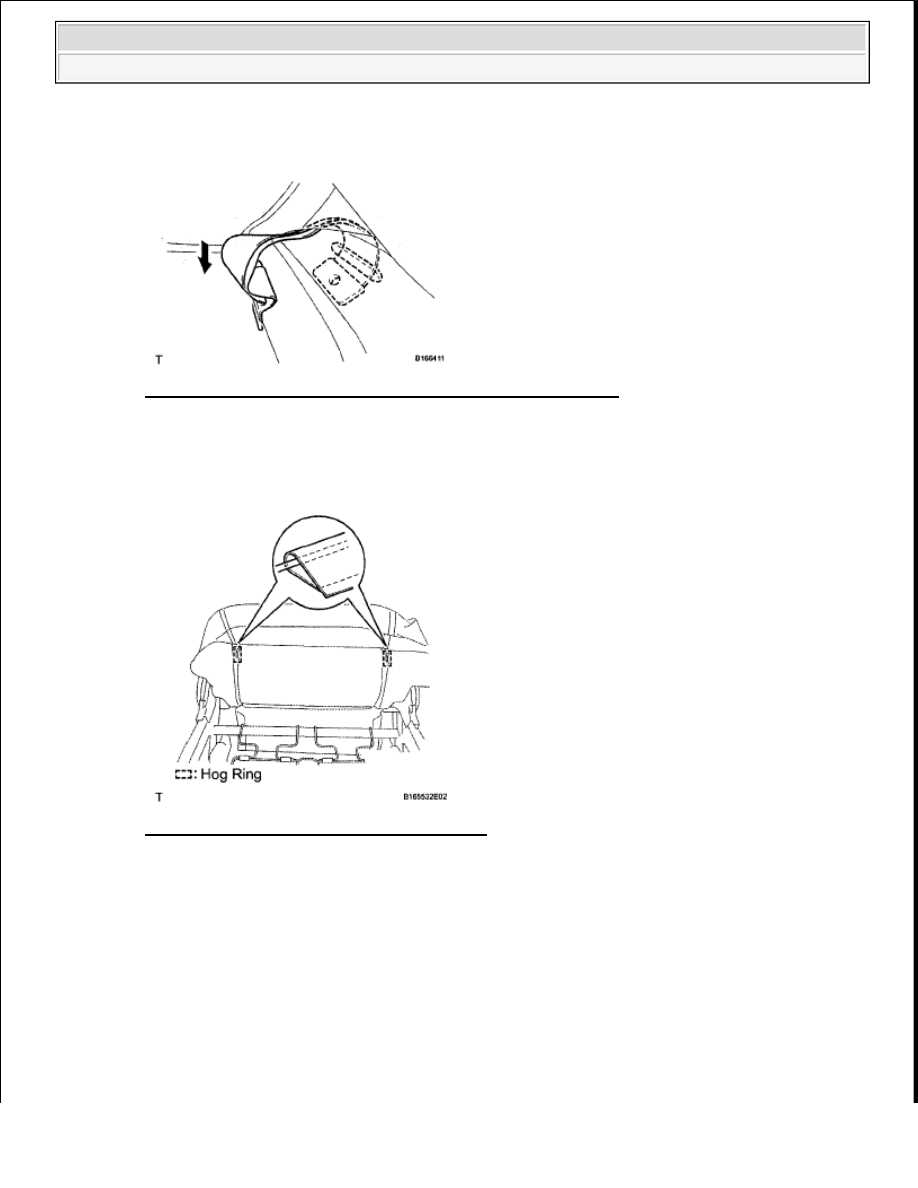

Fig. 75: Identifying Seatback Cover Bracket To Seatback Pad
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the seatback cover wires.

d. Using hog ring pliers, install new hog rings to the seatback pad.

Fig. 76: Identifying Seatback Pad Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSTALL FRONT SEATBACK COVER WITH PAD LH

a. Install the seatback cover with pad to the seatback frame.

b. Using hog ring pliers, install new hog rings to the seat frame.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































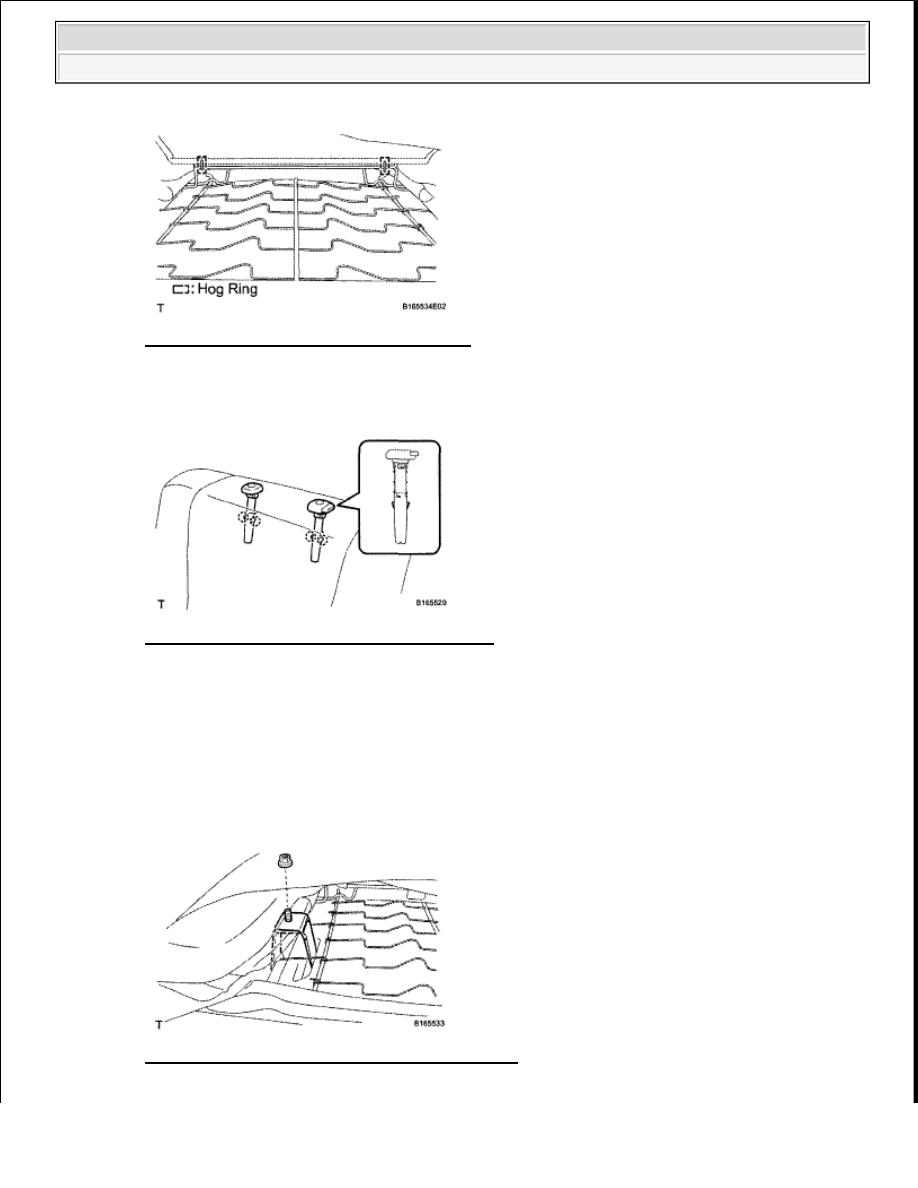

Fig. 77: Identifying Seat Frame Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the 4 claws to install the 2 headrest supports.

Fig. 78: Identifying Headrest Supports Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Connect the seatback cover bracket to the seat frame and install the nut.

Torque: 5.5 N*m (56 kgf*cm, 49 in.*lbf)

Fig. 79: Identifying Seatback Cover Bracket Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

CAUTION: After the seatback trim cover is assembled, make sure the side

airbag strap is not twisted.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































e. Install the seatback cover wires.

f. Using hog ring pliers, install new hog rings to the seat frame.

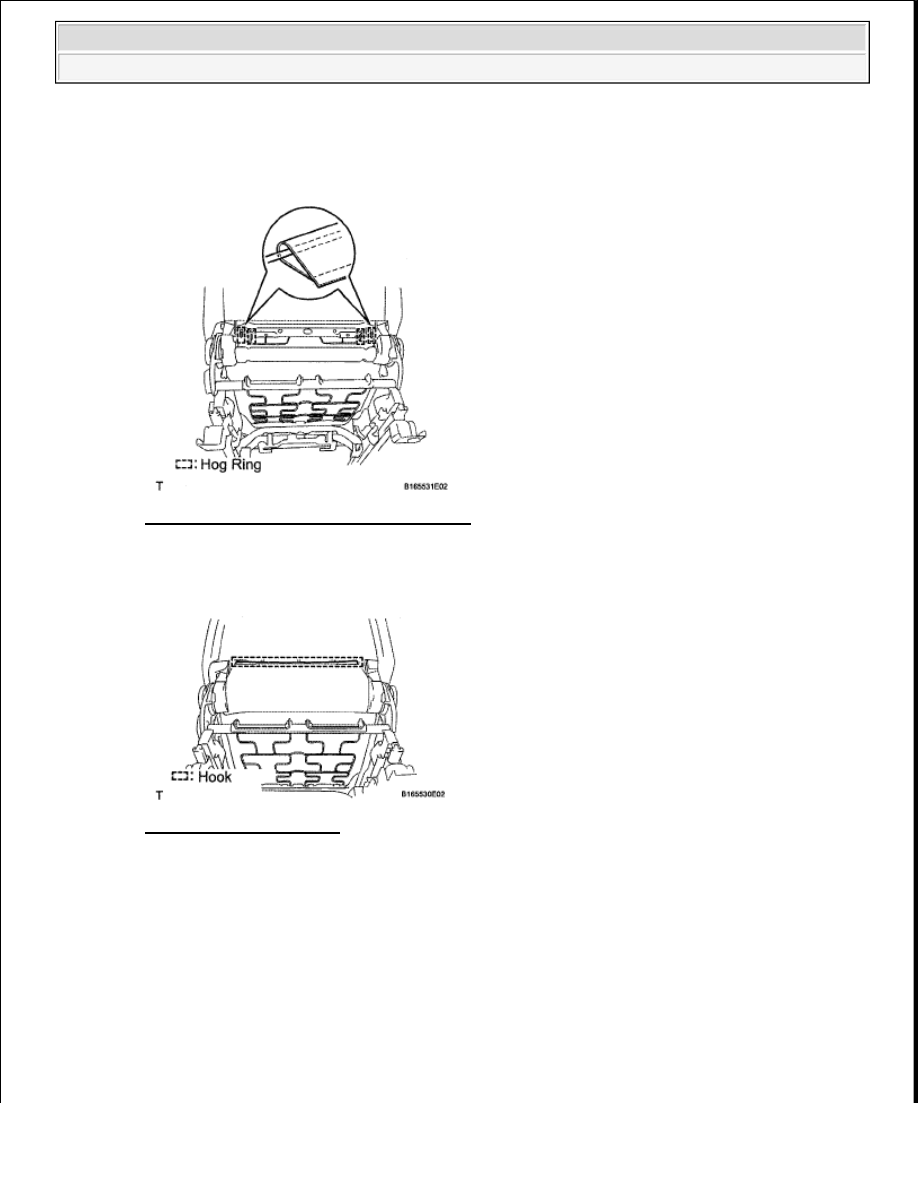

Fig. 80: Identifying Seat Frame Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Attach the hook.

Fig. 81: Identifying Hook
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. INSTALL FRONT SEAT HEADREST ASSEMBLY LH

14. INSTALL SEPARATE TYPE FRONT SEAT CUSHION COVER LH

a. Using hog ring pliers, install the seat cushion cover to the seat cushion pad with new hog rings.

NOTE:



Be careful not to damage the cover.



When installing the hog rings, avoid wrinkling the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































15. INSTALL FRONT SEAT CUSHION COVER WITH PAD LH

a. Attach the hooks to install the seat cushion cover with pad.

b. Using hog ring pliers, install new hog rings.

c. Bend the 2 seat frame claws downward.

Fig. 83: Identifying Hooks And Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

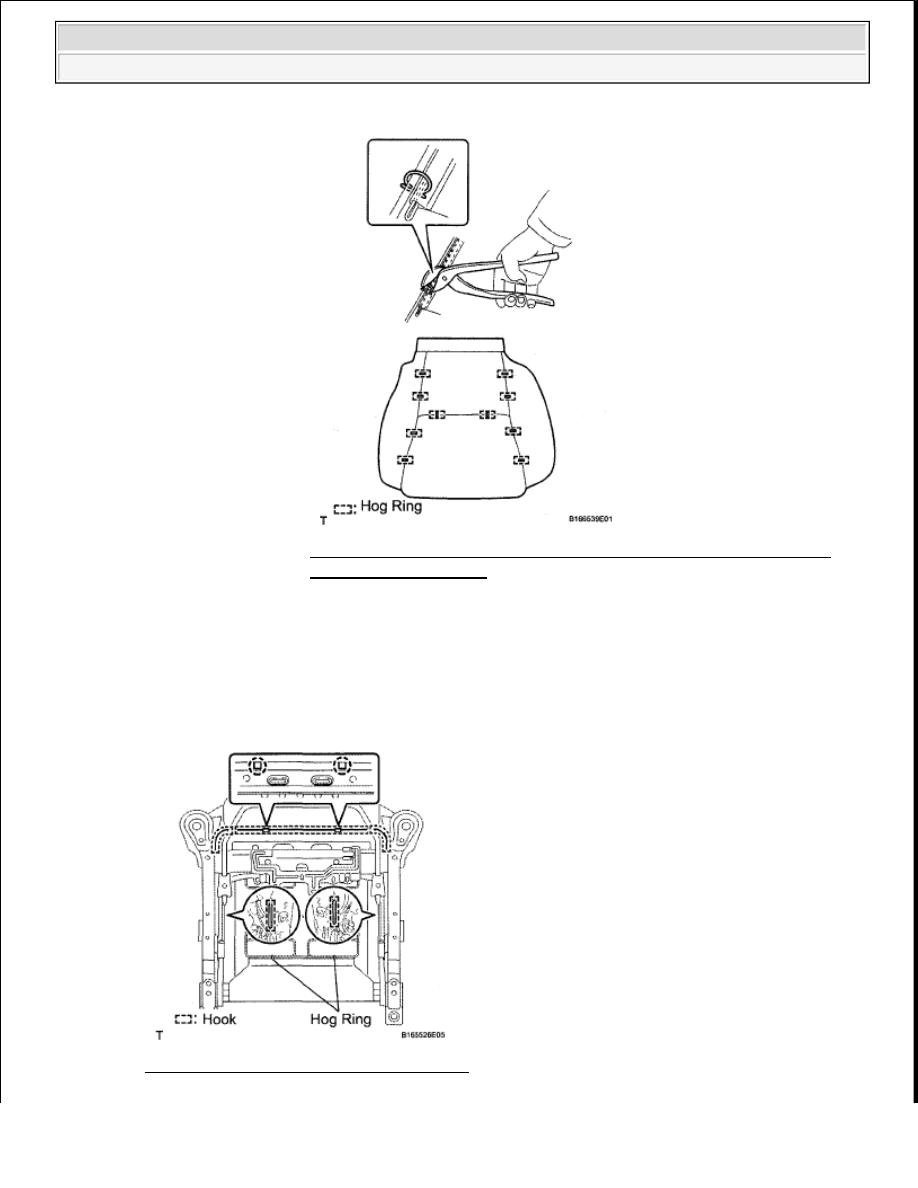

Fig. 82: Identifying Seat Cushion Cover To Seat Cushion Pad
With New Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
